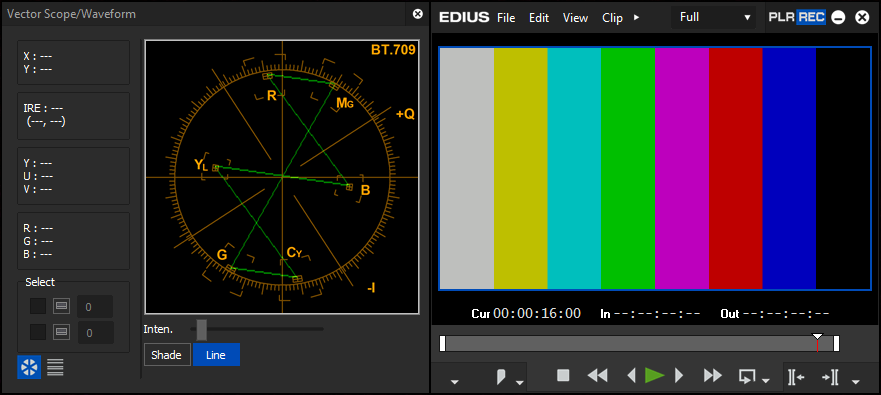

Vectorscope d'EDIUS

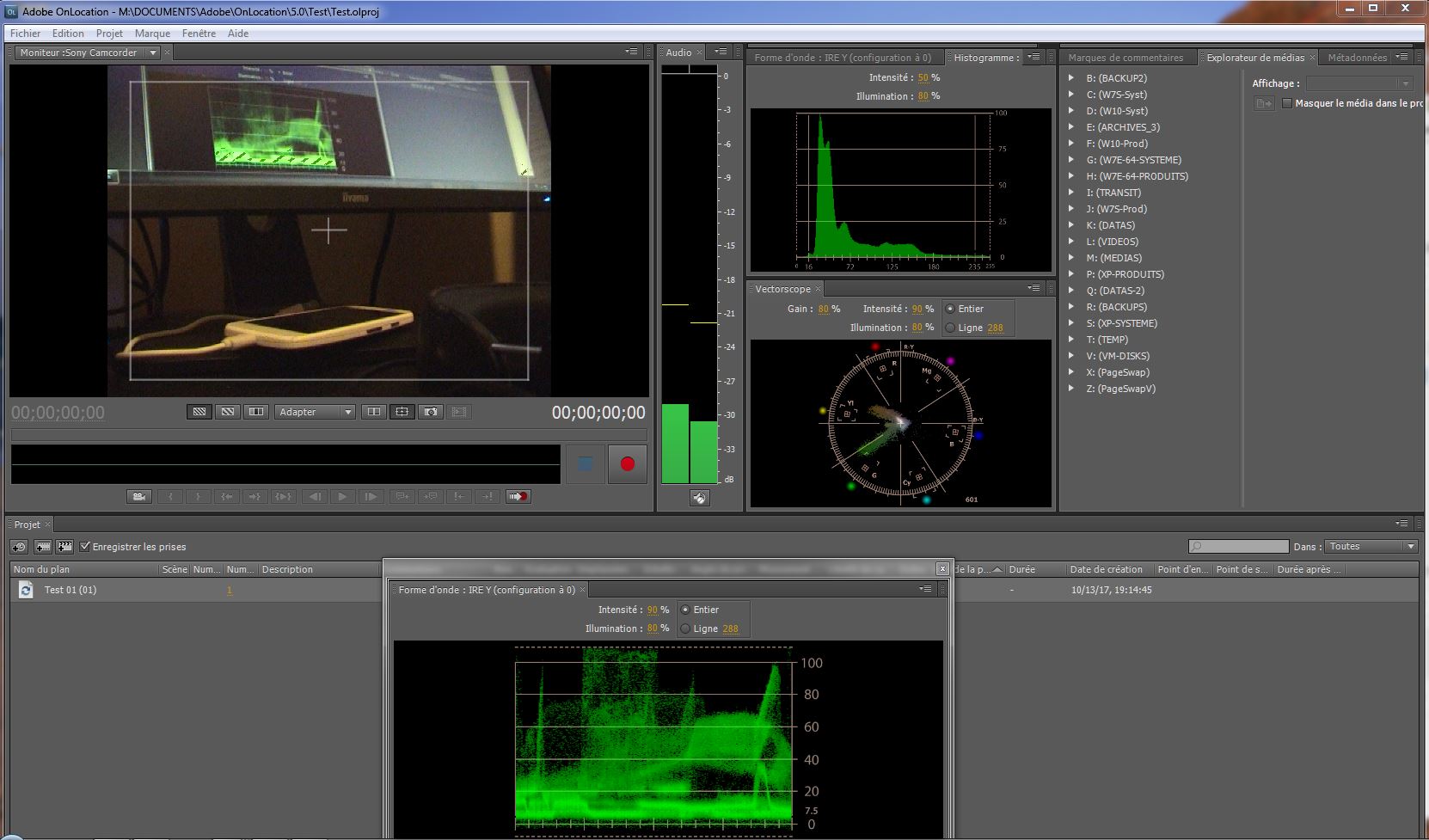

Cela existait dans les anciennes versions d'Adobe avec le logiciel OnLocation, qui affichait tous ces outils en direct avec un camescope DV.
Avec l'abandon du DV ce logiciel n'a pas té reconduit dans les version après CS5.

Olivier



Ca a pourtant un petit air de famille non ?



Pour le signal vidéo analogique, on en a plus grand chose à faire sur le NLE.

Comme je l'ai écrit dans le vieux billet sur Vegas, pour répondre à ta question initiale: ce n'est qu'un outil de vérification et de contrôle. Ce sont d'abord les yeux qui voient ce qu'il manque ou ce qui est trop prépondérant. Hors calibration d'une chaine, sur les NLE les scopes ca sert surtout à vérifier qu'on reste dans les limites acceptables pour éviter la perte de détail par écrétage et les saturations exagérées.

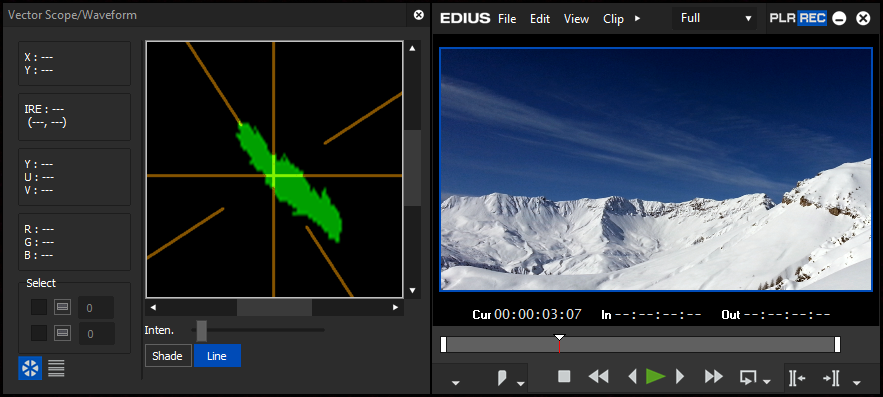

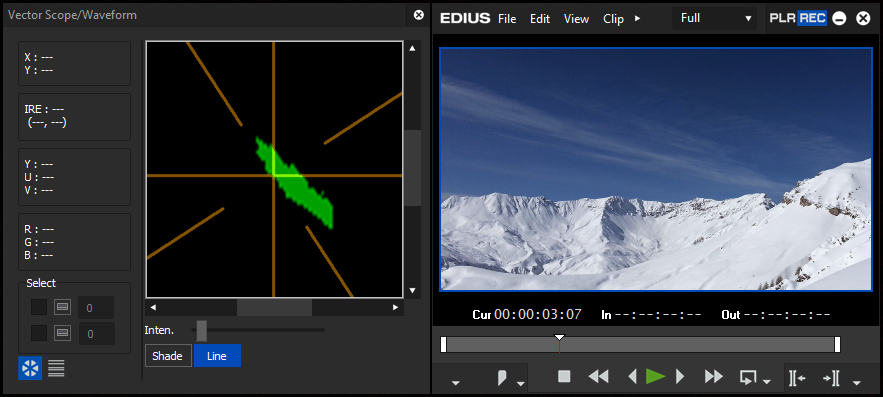

Pour illustrer le propos, voici le scope en mode zoom maximum sur la même image avant et après correction, au scope la différence est très très subtile alors que l'aspect sur le moniteur est plutôt bien perceptible:

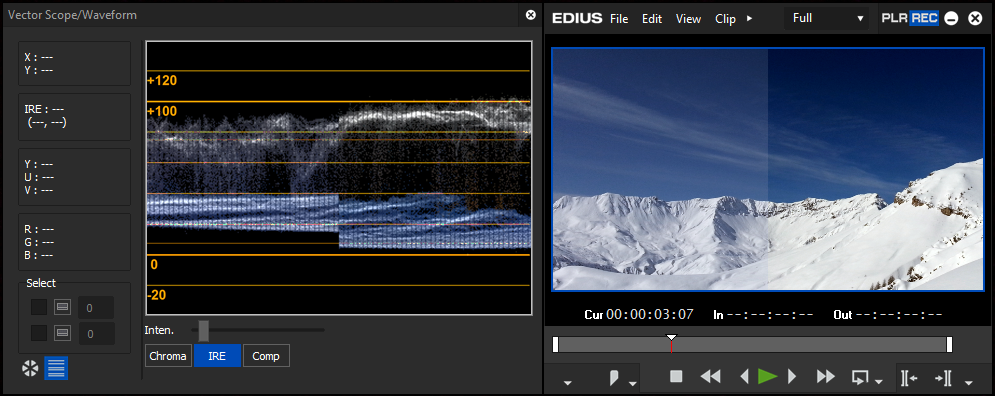

Bref, ne pas trop se prendre le choux avec ca mais ne pas oublier que ca peut vraiment aider à détecter des petites "boulettes" comme avec cette image qui dans l'absolu part un peu trop loin dans le blanc:

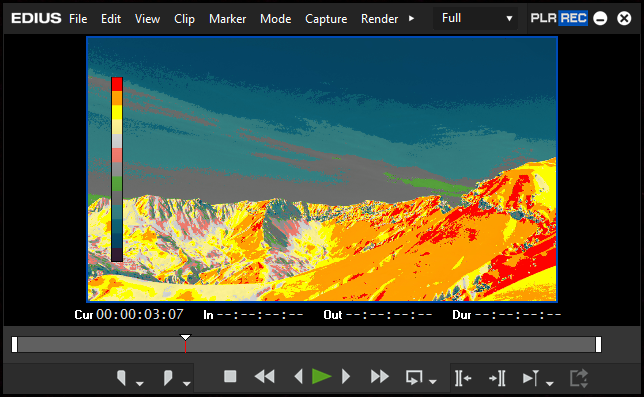

Cadeau bonux, le plugin False Color de Tomasz Huczek permet aussi de repérer facilement les zones où ca ne va pas trop bien:



Pour conclure c'est le trio qui est indispensable qu'en il est bien réglé : Moniteur - Oscillo - Vecto.
Après chacun fait comme il veut ou comme il peut, l'essentiel c'est que le film puisse être lu partout correctement.



Bonjour à tous,

Totalnewbie ton exemple est très parlant, puisque je me suis rendu compte, mais cela a été évoqué plus haut, que j'avais trop compressé la chrominance de quelques clips pour la simple raison que mon rouge seul était hors champ. C'était idiot, à la vue, l'image paraissait un poil terne ou "triste". J'ai rectifié et laissé vivre sa vie au rouge....et donc tout va bien. Je vais regarder ce plug-in...

Je n'en ai jamais appris autant ... comme quoi il faut pas hésiter à demander.... "SVP Comment ça marche ?"

A+ JB



Merci, c'est bien ce que je pensais .Vidéo 92 pour Vectorscope et moniteur..

En fait, si on est logique, la prise de la mire dès l'achat de la camera permet d'avoir une image de son équilibrage et le refaire chaque année ou plus peut donner une idée du vieillissement ou dérive de l'appareil... ?

Bon mais tout cela est peut être infime...



+1 "oui" la vision en "fausses couleurs" (moniteur et logiciel) *** m'est bien plus utile que le Vectorscope que je "contemple" souvent comme une poule avec un couteau
par contre j'utilise les autres "aides" pour vérifier/améliorer si nécessaire Bertrand
N.B.*** on en cause d'ailleurs rarement ici pourtant efficace !



Les "fausse couleurs" s'utilise souvent à la prise de vue...c'est plus démonstratif qu'un histogramme pour analyser les plages de luminances et exploiter la dynamique....bref c'est un outil d'exposition...donc rien avoir avec un vectorscope, outil de chrominance... (sujet actuel du post )



Woui tu n'as pas forcément tort .. mais je n'ai jamais su l'exploiter ! .;je suis presque parfait malgré de rarissimes insuffisances

Etant de nature particulièrement timide je m'autorisais juste à attirer l'attention sur cet excellent outil par trop souvent ignoré
pas certain que je ne fauterai plus



Je ne vois pas ce que rapporte l'histogramme de l'enregistrement du dispositif "barre de couleurs" offert par certains camescopes.
Voyant

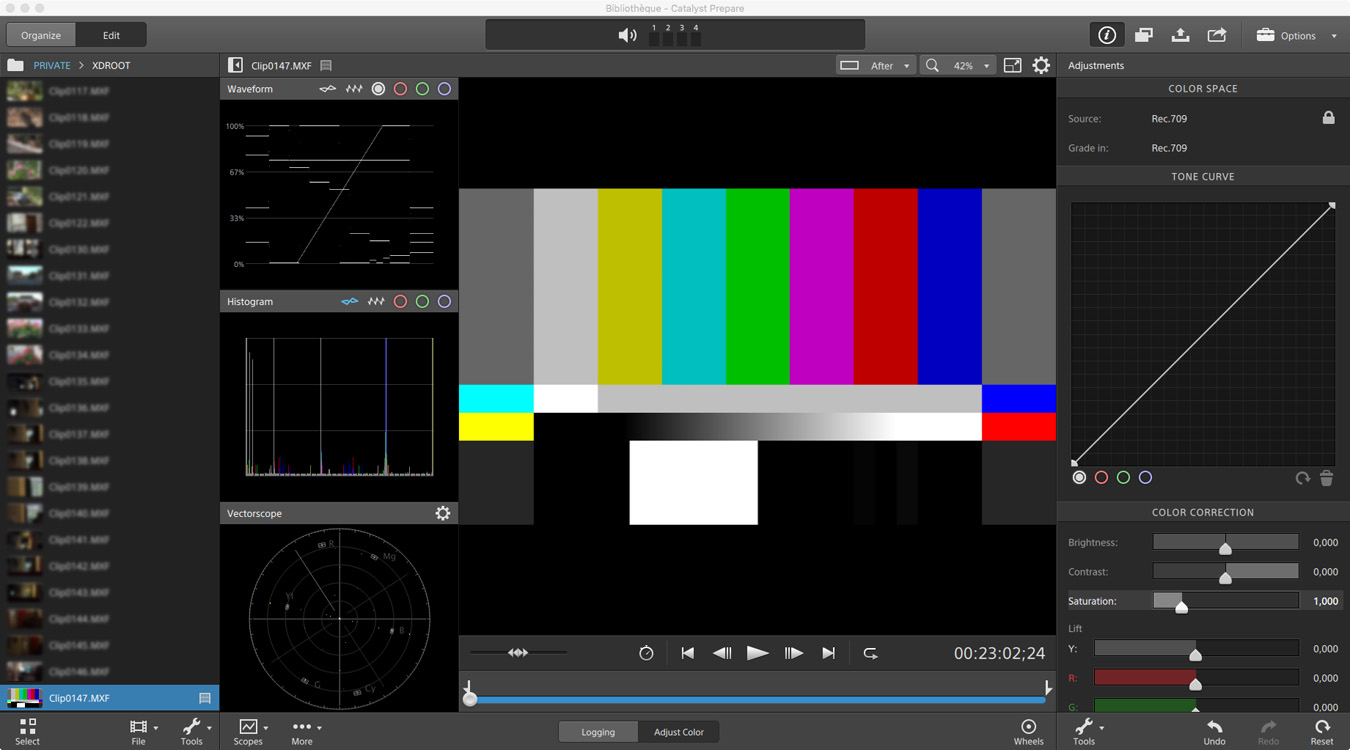

Je me suis proposé de reproduire ça avec d'une part mon X70 et, d'autre part "Catalyst" j'ai obtenu :

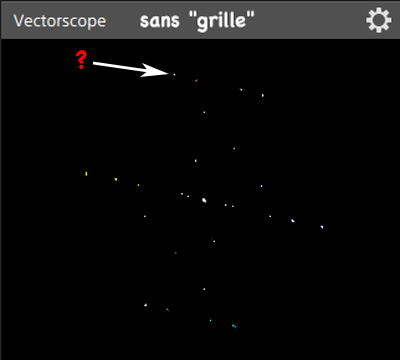

Pas de ligne sur le Vscope, mais, des points, un peu plus que ce qui définit le tracé ci-dessus que j'ai mis en évidence en relevant le Vscope et en le privant de sa grille:


On y voit une mini-tache bien centrée plus, et j'en compte 26, des "points" dont 6 sont pile-poil sur les trois couleurs fondamentales et trois autres sur leurs complémentaires, certains des 20 autres appartiennent aux lignes du modèle donné par TotalNewBie …
"Ça a bien un petit air de famille !"
Mais, j'en ai pris plusieurs en variant sur le camescope Gain ou exposition : rien ne change sur un quelconque diagramme ni sur l' image des barres … Je pourrais alors prendre n'importe quel clip avec n'importe quel réglage … …

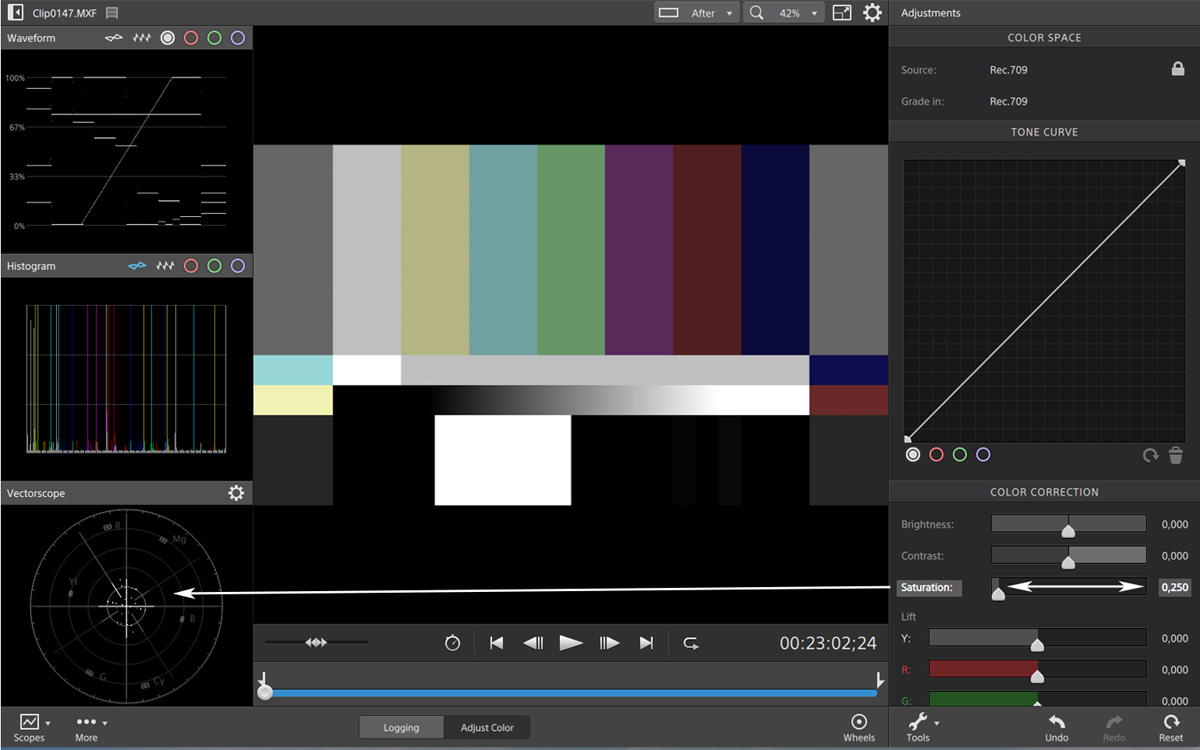

Sur Catalyst la manœuvre de la saturation modifie le résultat au Vscope sans en changer la topologie mais en la dilatant ou la contractant et en remarquent que cette seule manip ne change rien à l' oscillo :



Je reconnais l'outrecuidance d'avoir instillé cette petite disgression. L'idée était de montrer que le scope ne fait pas tout. Mea maxima culpa...

Pour le plugin, initialement développé pour Resolve, il a toute sa place en post quand on a pas un Flanders ou son équivalent.



Ai ouvert une autre discussion sur "mon" utilisation du VScope de Catalyst Prepare pour convertir un clip tourné avec Si-ony A6300 selon le PP8 SLog3



pour guy-jack, dans ton exemple de vectorscope avec les points, on voit que ton rouge est a cote de la plaque.



Explique STP:



" Misereàtur nostri omnìpotens Deus et, dimìssis peccàtis nostris "

Vous me ferez 3 Avé + 2 Pater comme pénitence

Saint Bertrand
