[Problème] Sony V6000 "mange" la bande...

Discussion dans 'Sony Digital 8' créé par pierred81, 12 Avril 2017.

Tags:
  1. pierred81

    So

    Points Repaire:
    2 250
    Recos reçues:
    3
    Messages:
    673
    Appréciations:
    +7 / 12 / -0
    Bonsoir;
    Voici mon petit soucis qui va rappeler des souvenir :
    La caméra fonctionnais bien puis d'un coup elle se bloque et la bande se déroule dans le lecteur.
    J'ai donc ouvert la porte de visite pour un meilleur visu et j'ai constaté que la poulie de droite tourne, la bande se vide dans le caméscope mais la poulie de gauche ne tourne pas...
    Si vous avez une idée du soucis je vous remercie de vos conseils...Avant d'attaquer au hasard!
    Ne me dites pas de recycler, je souhaite la garder ;-).
    A+ Pierre

  2. mafach

    Points Repaire:
    4 680
    Recos reçues:
    31
    Messages:
    1 700
    Appréciations:
    +14 / 87 / -1
    Bonjour,
    Il y a un engrenage monté sur un balancier. En fonction du sens de défilement de la bande, ce balancier va basculer vers l'un ou l'autre des axes de bobine pour les entrainer.
    Peut être que l'axe de ce balancier et grippé, et ne permet plus son basculement. Cet axe est démontable via l'arrière de la mécanique. Il faut complètement mettre en pièce le caméscope pour le démonter.
    Tu peux peut être après avoir démonté la porte du mécanisme, de faire bouger ce balancier via la partie visible du mécanisme. On voit les dents de l'engrenage dans une toute petite fenêtre juste sous la diode IR (rouge) qui se trouve entre les axes bobines. Avec un peu de chance, le basculement répété dans chaque sens pourrait dégripper le système.
    Il se peut également que ce soit juste l'axe bobine qui soit grippé. Je ne me rappelle plus si il est possible de le démonter facilement depuis la partie visible du mécanisme.
    Je tiens à t'avertir que si tu souhaites démonter le mécanisme du caméscope, le démontage de la V6000 est une vrai galère avec toutes ses cartes en sandwich et les très nombreuses connectiques à défaire pour désassembler le sandwich. J'ai cette expérience après quelques interventions sur ma V5000,il y a ... quelques années :)

  3. giroudf

    So So

    Points Repaire:
    13 500
    Recos reçues:
    247
    Messages:
    12 304
    Appréciations:
    +349 / 1 278 / -15
    une V6000 de presque 25 ans ? serait pas le moment d'envisager une petite mise a jour ?

  4. mafach

    Points Repaire:
    4 680
    Recos reçues:
    31
    Messages:
    1 700
    Appréciations:
    +14 / 87 / -1
    Si j'avais de la place, je crois que j'en chercherai une juste par nostalgie. J'ai adoré cette machine (ou plutôt sa cousine).:love:
    Quoi que ... peut être un peu moins le jour ou je lui ai remplacé tous les chimiques CMS. Il n'y en avait que 80 :mdr:

  5. bcauchy

    So So

    Points Repaire:
    14 100
    Recos reçues:
    257
    Messages:
    19 727
    Appréciations:
    +255 / 961 / -9
  6. pierred81

    So

    Points Repaire:
    2 250
    Recos reçues:
    3
    Messages:
    673
    Appréciations:
    +7 / 12 / -0
    Bonjour et merci pour votre aide;
    Mafach , je vais voir ce samedi si c'est bien le balancier qui est "coincé".:hello:
    Giroudf , je suis bien passé à autre modèle :Sony PD170p, Canon XHA1, 2 Sony DD et AX100 .Seule l'AX a "quittée" le foyer pour incompatibilité...
    les autres vu la valeur d'achat et les bons services rendus je les garde et m’amuse avec :laugh:
    Bcauchy: Merci pour le lien je connaissait et il y en d'autres mais aucun ne parlait de ce soucis.
    Pour infos il y a quelques année j'ai ouvert et changé plusieurs condensateurs qui avaient coulés.
    Je sait pas si je pourrais refaire ce démontage, avec l'âge mes mains tremblent...:weird:
    La bonne journée à tous.
    Pierre.

  7. homero

    So

    Points Repaire:
    16 000
    Recos reçues:
    492
    Messages:
    23 418
    Appréciations:
    +535 / 2 435 / -10
    • Amusant Amusant x 2
  8. jakovideo

    jakovideo Super Modérateur
    Modérateur So

    Points Repaire:
    15 150
    Recos reçues:
    226
    Messages:
    10 765
    Appréciations:
    +146 / 284 / -1
    Bonjour pierre,

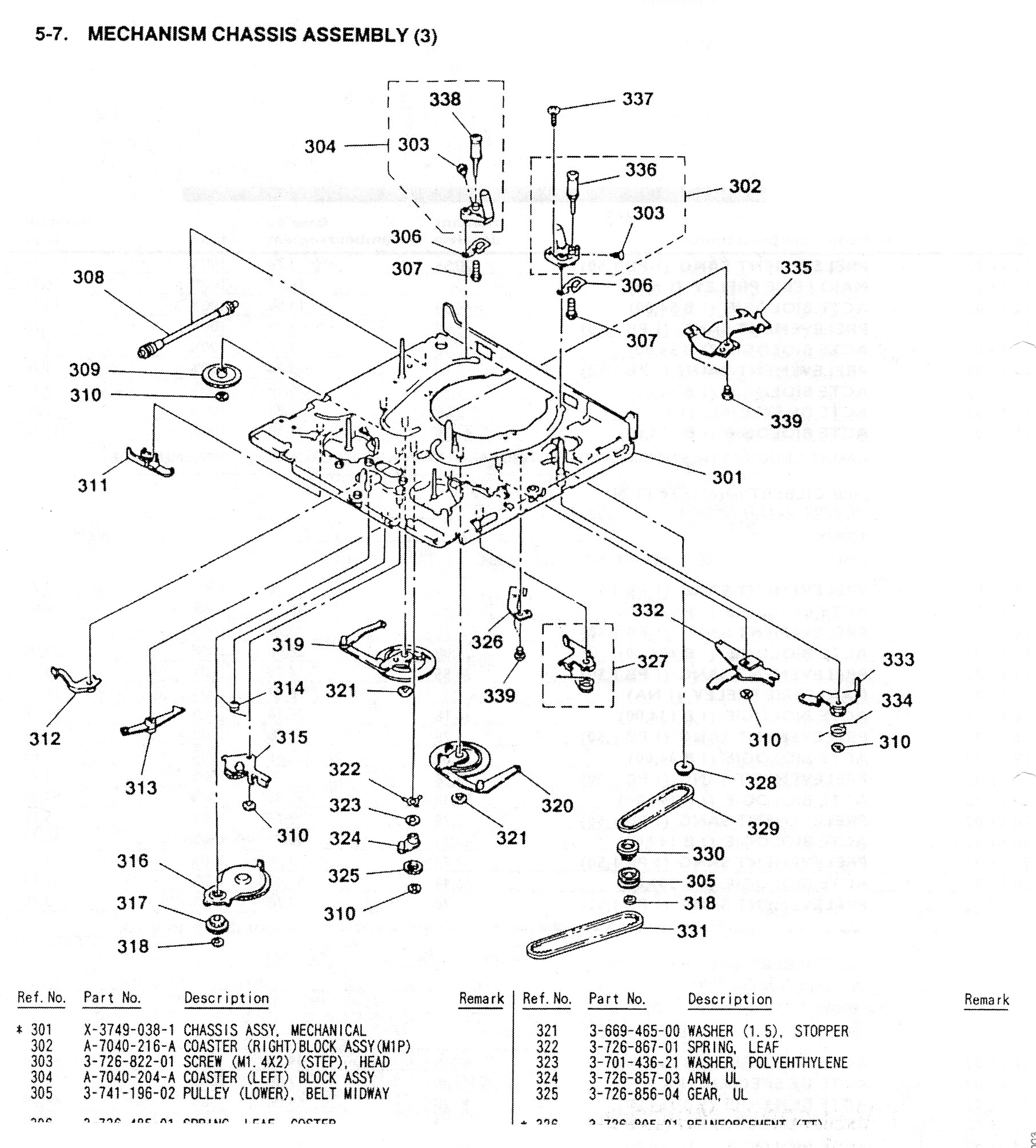

    Mafach , je vais voir ce samedi si c'est bien le balancier qui est "coincé". Ne cherche pas , c'est bien ça la panne décrite par Mafach .Le moteur de cabestan ( non visible sur cet éclaté ) fonctionne dans les 2 sens et entraine, par l'intermédiaire d'une courroie crantée la pièce 317 solidaire de la poulie folle 316 . Dans ton cas , la poulie n'est pas coincée mais grippée . Sa friction de déplacement est légèrement supérieure à la force du moteur et , de ce fait , la poulie 316 ne vient plus en contact avec les dents du porte bobine . C'est une panne très fréquente , notamment dans les scopes JVC . Si tu arrives à mettre 1 ou 2 gouttes d'huile dans l'axe de la poulie si possible sans tout démonter , tu as gagné . le dégrippage va s'effectuer tout seul en faisant des marches AV et AR successives.
    PS : Voir pièce jointe


    Fichiers attachés:

  9. pierred81

    So

    Points Repaire:
    2 250
    Recos reçues:
    3
    Messages:
    673
    Appréciations:
    +7 / 12 / -0
    Merci Jacques de ton aide;
    J'ai bien regardé la poulie 316 et elle est libre d'aller à droite et gauche sans effort.
    N'est-il pas possible que ce soit la courroie?
    La courroie n'est pas visible sans démontage et si c'est elle, est-elle encore commercialisée?
    A+ Pierre

  10. mafach

    Points Repaire:
    4 680
    Recos reçues:
    31
    Messages:
    1 700
    Appréciations:
    +14 / 87 / -1
    Oups!
    Avant de mettre en cause la caméra, as tu essayé avec une autre cassette? La bobine réceptrice dans le boîtier cassette peut également avoir trop de frottement suite à une déformation géométrique du boîtier.

  11. pierred81

    So

    Points Repaire:
    2 250
    Recos reçues:
    3
    Messages:
    673
    Appréciations:
    +7 / 12 / -0
    Affirmatif, j'ai essayé plusieurs cassettes, en plus ce matin elle a semblé fonctionner quant je positionne l'objectif vers le haut...? puis plus rien et en rechangeant la cassette, à la mise en route la bande s'est à nouveau déroulée dans le caméscope.
    D'ou mon impression que la poulie folle est bien folle: rien ne la dirige = courroie ou moteur défectueux...

  12. mafach

    Points Repaire:
    4 680
    Recos reçues:
    31
    Messages:
    1 700
    Appréciations:
    +14 / 87 / -1
    Comme la écrit jakovideo, la courroie est entrainée par le moteur de cabestan. Si ta bande se déroule dans le caméscope, c'est donc qu'elle est entrainée par le cabestan.Une panne moteur est donc à exclure.
    Est-ce que le rembobinage fonctionne? Dans l'affirmative, la courroie est également à exclure. Cette courroie est crantée, et très solide. Il me semble qu'on peut un tout petit peu la voir au niveau de l'engrenage proche du cabestan.
    Le fait que cela semblait fonctionner objectif vers le haut me fait encore penser à la poulie folle. Caméra dans cette position, par gravité elle se dirige vers la bobine réceptrice. Cette petite force supplémentaire aidant à vaincre les efforts de friction additionnels liés à la crasse, ou du lubrifiant figé.

  13. jakovideo

    jakovideo Super Modérateur
    Modérateur So

    Points Repaire:
    15 150
    Recos reçues:
    226
    Messages:
    10 765
    Appréciations:
    +146 / 284 / -1
    Bonsoir ,
    " N'est-il pas possible que ce soit la courroie? " . Tu peux le savoir rapidement : tu demande , juste après l'insertion d'une K7 , un retour arrière ( avec ou sans visualisation des images - ça n'a pas d'importance ) . Il arrive très souvent que la poulie folle accepte d'entrainer la bobine débitrice et pas la bobine réceptrice . Tu dis que tu la vois bouger dans les 2 sens OK mais tu ne peux être certain qu'elle engraine correctement car , dans cette méca ,je ne me souviens plus si on peut voir les dents :
    - de la poulie folle
    - des 2 porte bobine
    " Cette courroie est crantée, et très solide." . je confirme . Elle peut se détendre un peu mais de là à lacher .
    On trouve assez facilement toutes les pièces d'usure du matériel Sony mais souvent à l'étranger . Ma nappe de viseur de camera est venue de Moldavie ( 3 fois moins cher qu'en france )

  14. pierred81

    So

    Points Repaire:
    2 250
    Recos reçues:
    3
    Messages:
    673
    Appréciations:
    +7 / 12 / -0
    Pour le rem-bobinage c'est négatif, juste lecture le temps que la bande s'enroule sur le tambour et environnement.
    C'est bien l’émettrice qui tourne, pas la réceptrice.
    Je vais voir de découper une cassette pour mieux visualiser le fonctionnement de la poulie folle.
    C'est toujours aussi sympa ces vieilles mécanique, elles m'obligent a réfléchir...:laugh:
    Pour l'instant: Widnes Vikings Vs Warrington Wolves Live Stream :bravo:
    Bonne soirée. Pierre

  15. jakovideo

    jakovideo Super Modérateur
    Modérateur So

    Points Repaire:
    15 150
    Recos reçues:
    226
    Messages:
    10 765
    Appréciations:
    +146 / 284 / -1
    Bonjour ,
    " C'est bien l’émettrice qui tourne, pas la réceptrice." On en déduit que la courroie est en état
    " Je vais voir de découper une cassette pour mieux visualiser le fonctionnement de la poulie folle." Je possède une cassette VHS que j'ai découpée ( il y a 15 ans ) et , effectivement , ça m'a beaucoup aidé pour trouver des pannes dans ce type de matériel . Pour le 8 / Hi8 , je te conseille de faite une découpe ovale de façon à pouvoir placer un petit élastique entre les 2 porte bobine , sinon , ça risque de ne pas marcher
