[Problème] Projecteur Super8 Elmo ST-600D

Discussion dans 'Film argentique : projection et numerisation' créé par M.B., 20 Juillet 2020.

Tags:
  1. M.B.

    M.B.x

    Points Repaire:
    1 500
    Recos reçues:
    0
    Messages:
    200
    Appréciations:
    +0 / 0 / -0
    Bonjour,

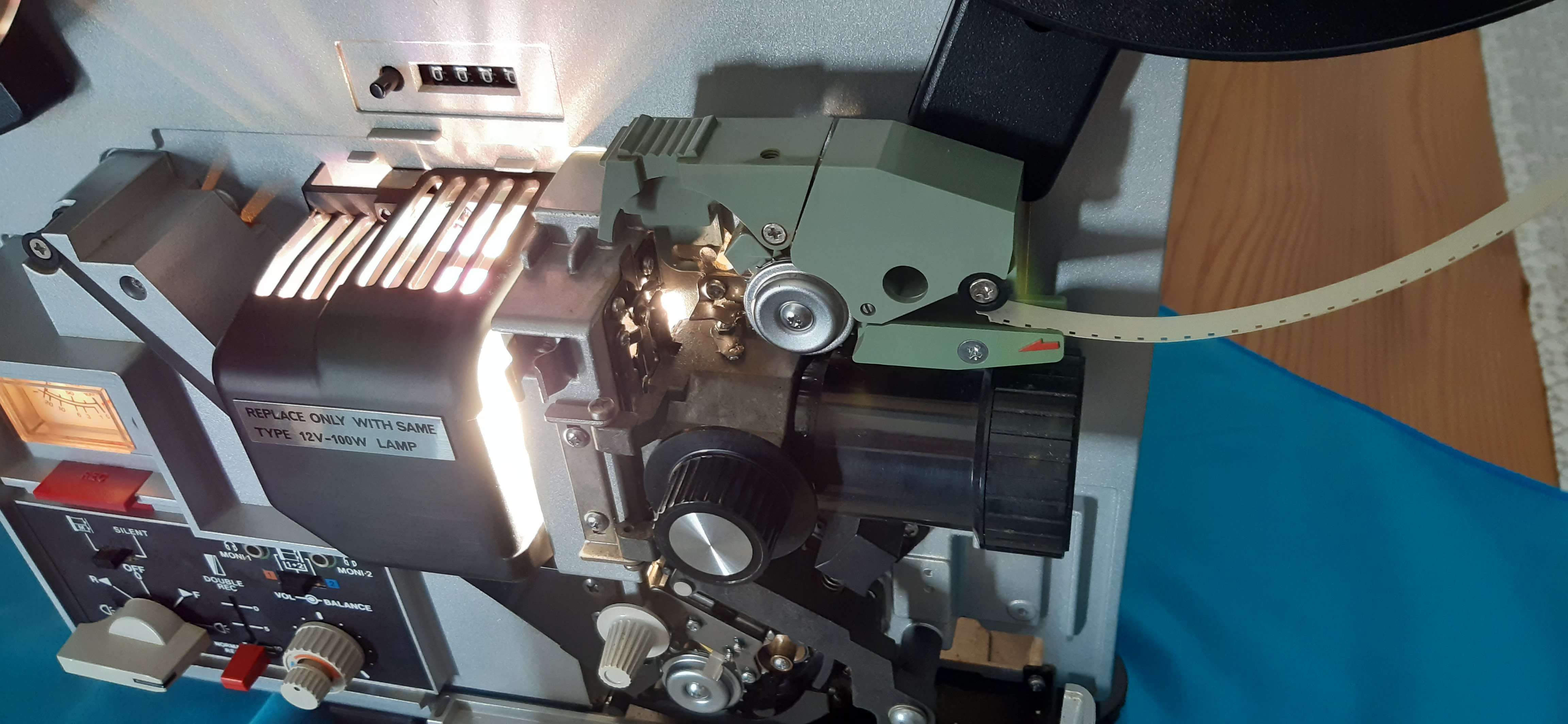

    J'ai récupérer ces jours ci, un projecteur Elmo ST-600D pour effectuer des numérisations de film S8.
    La lampe était HS, j'ai reçu une neuve ce matin.
    La lampe fonctionne mais toute la partie entrainement ne tourne pas ! (ni la mécanique d'entrainement ni les bobines)
    Je ne connais pas ces machines, alors je pose mes questions aux spécialistes :
    - y aurait-il des fusibles ? Je n'en ai trouvé aucun !
    - avez-vous une idées du problème ?
    Merci d'avance pour votre aide !
    20200720_153622.jpeg Cordialement
    Bernard

  2. scipfr

    Points Repaire:
    1 520
    Recos reçues:
    5
    Messages:
    229
    Appréciations:
    +7 / 11 / -0
    Bonjour Bernard,
    Il faudrait savoir si le moteur tourne. Cela doit s'entendre... Si c'est le cas, alors il y a de fortes chances que la courroie moteur soit HS. C'est facile à trouver et à changer. Si le moteur ne tourne pas, soit c'est un des deux fusibles qui sont sur la carte coté transfo, à l'arrière, soit c'est la carte de régulation qui a un problème. Pour tout cela; il faut démonter le capot de l'autre coté de la partie film et bobine, qui tient par deux vis. Est-tu sur qu'il s'agit d'un ST600, car tous ceux que j'ai réparés étaient noirs, mais je peux me tromper et confondre.

  3. M.B.

    M.B.x

    Points Repaire:
    1 500
    Recos reçues:
    0
    Messages:
    200
    Appréciations:
    +0 / 0 / -0
    Bonsoir et merci de t'intéresser a mon problème !
    Alors tout ce qui tourne, c'est le ventilateur de la lampe. Fait il parti du même axe que celui du moteur ?
    Je vais démonter le carter arrière et je t en dis plus !!
    Merci encore !
    Bernard

  4. scipfr

    Points Repaire:
    1 520
    Recos reçues:
    5
    Messages:
    229
    Appréciations:
    +7 / 11 / -0
    Le ventilateur est sur l'arbre moteur, donc il tourne. La courroie moteur doit être HS. A vérifier aussi l'état de la courroie bobine. Rien de bien grave finalement.

  5. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    180
    Messages:
    17 887
    Appréciations:
    +332 / 1 617 / -39
    Normalement les débiteurs devraient tourner ainsi que la griffe (ne dépendent pas de la courroie)

  6. M.B.

    M.B.x

    Points Repaire:
    1 500
    Recos reçues:
    0
    Messages:
    200
    Appréciations:
    +0 / 0 / -0

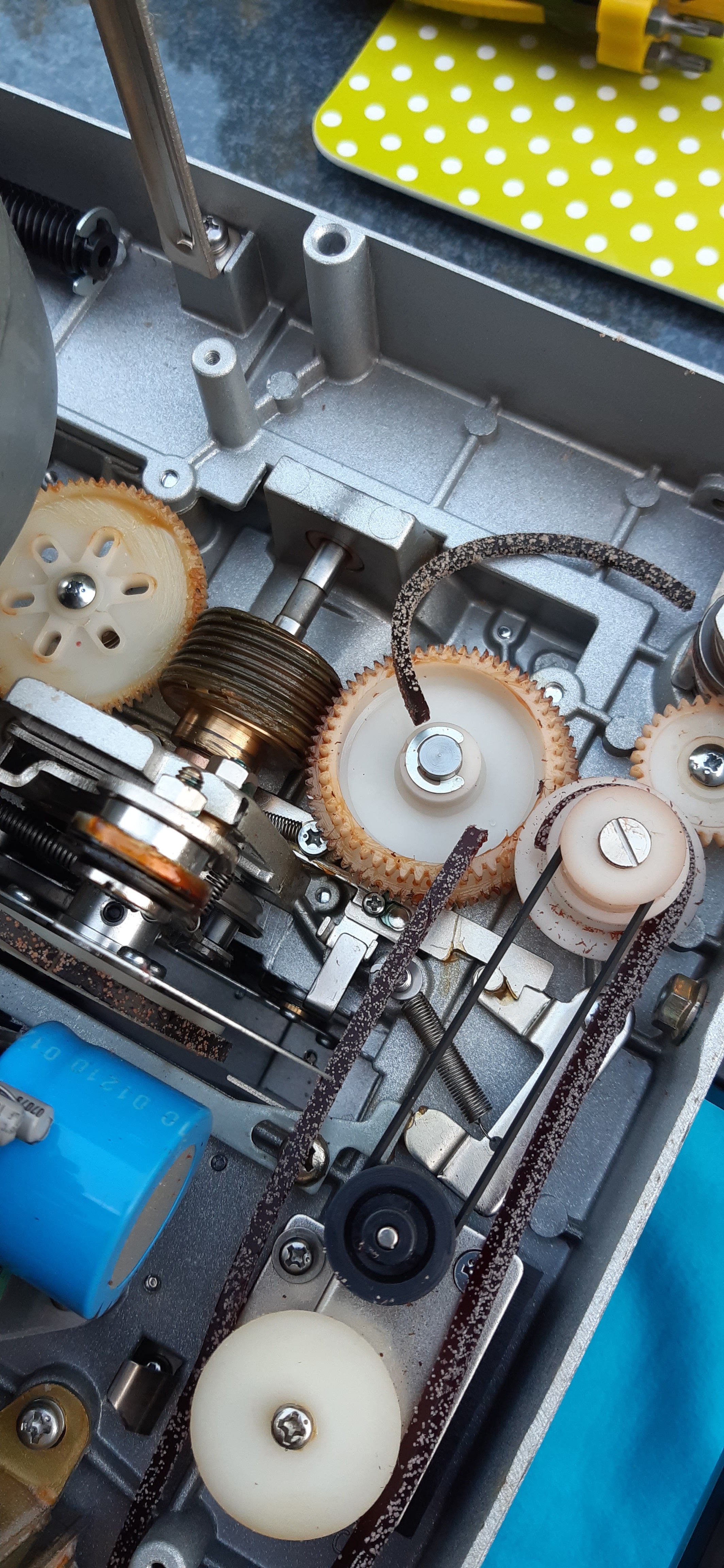

    Effectivement 2 courroie cassées ! Ça fait 20 ans qu'il n'a pas tourné !!!
    Bravo !

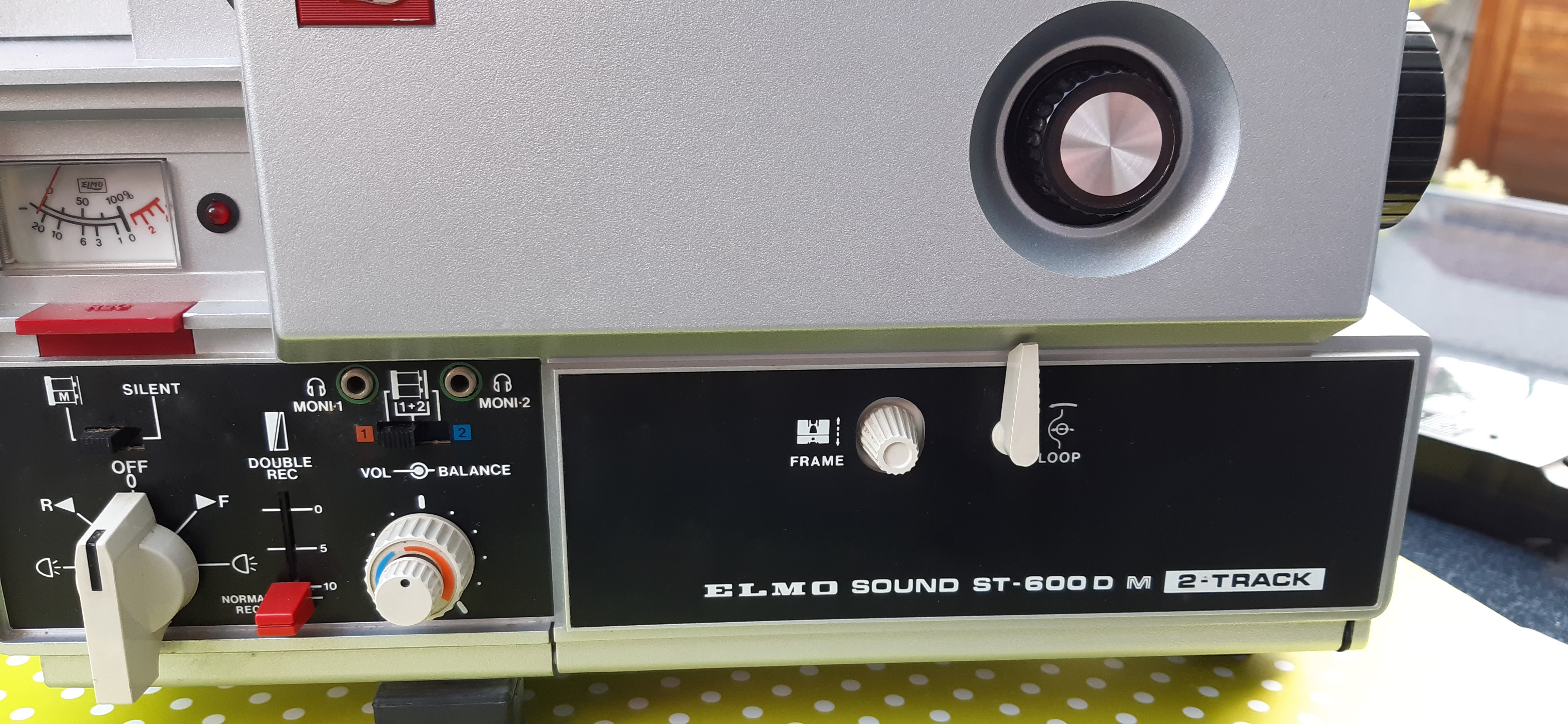

    Sinon la référence est bien St 600D
    Je vais commander les courroies et ça devrait tourner !
    Les fusibles sont nickel !
    Merci à vous tous !
    C'est super sympas de votre part !
    Bonne soirée à vous !
    Bernard



  7. scipfr

    Points Repaire:
    1 520
    Recos reçues:
    5
    Messages:
    229
    Appréciations:
    +7 / 11 / -0

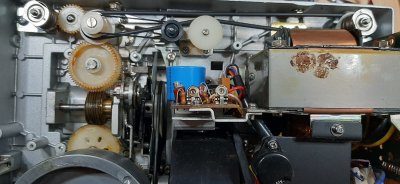

    Tous les mouvements, griffes, débiteurs, et bobines (grâce à une seconde courroie en aval) dépendent de la courroie moteur. Si elle est HS; rien ne s'anime à part le ventilo. Les courroies d'origine sont de section carrée. Celles que tu commanderas seront très probablement de section ronde. Mais cela ne change rien au bon fonctionnement du projecteur. La troisième petite courroie qui semble encore bonne, doit servir uniquement pour le compteur.

  8. M.B.

    M.B.x

    Points Repaire:
    1 500
    Recos reçues:
    0
    Messages:
    200
    Appréciations:
    +0 / 0 / -0
    Bonjour et merci scipfr pour toutes ces précisions !
    Bonne journée !
    Bernard

  9. Stumpy

    Points Repaire:
    3 850
    Recos reçues:
    3
    Messages:
    3 609
    Appréciations:
    +0 / 2 / -0
  10. Stumpy

    Points Repaire:
    3 850
    Recos reçues:
    3
    Messages:
    3 609
    Appréciations:
    +0 / 2 / -0

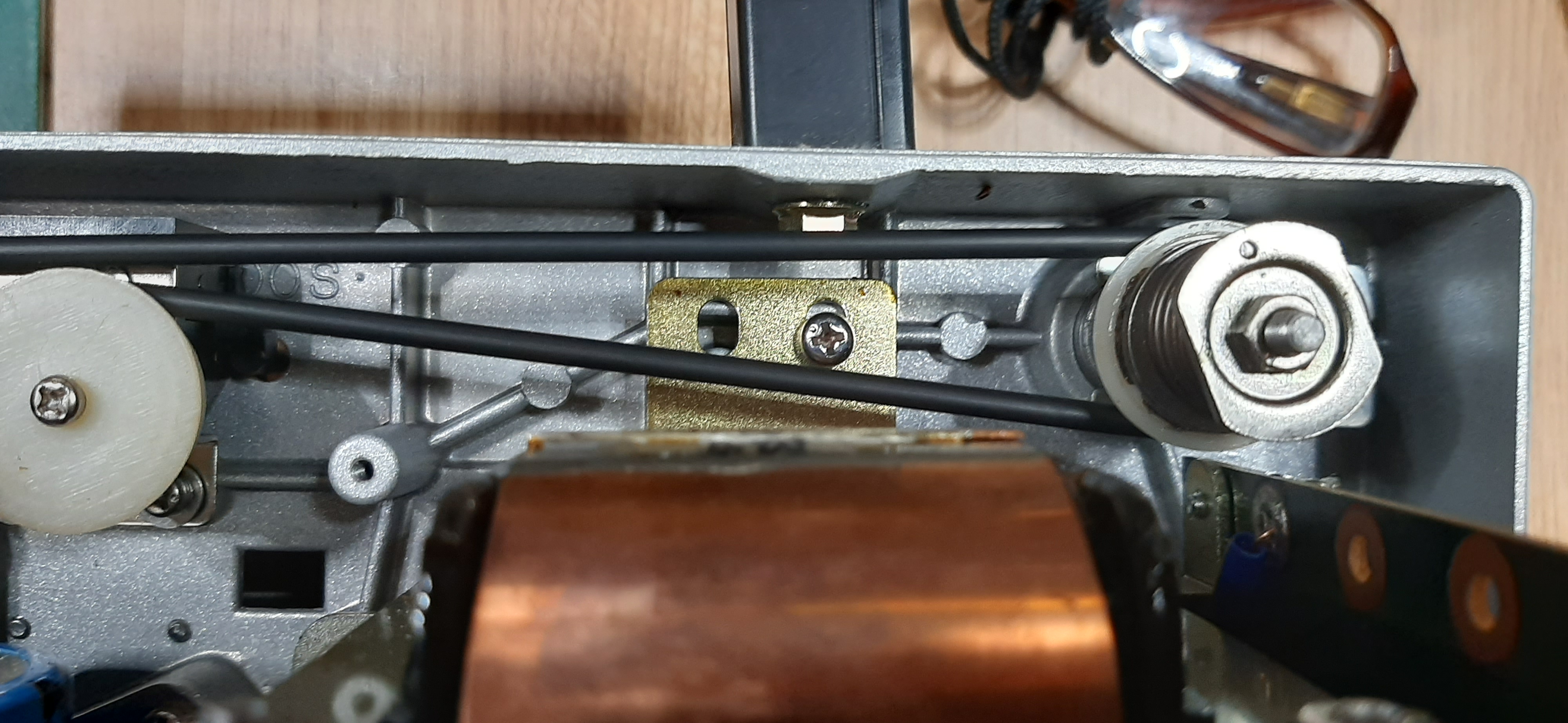

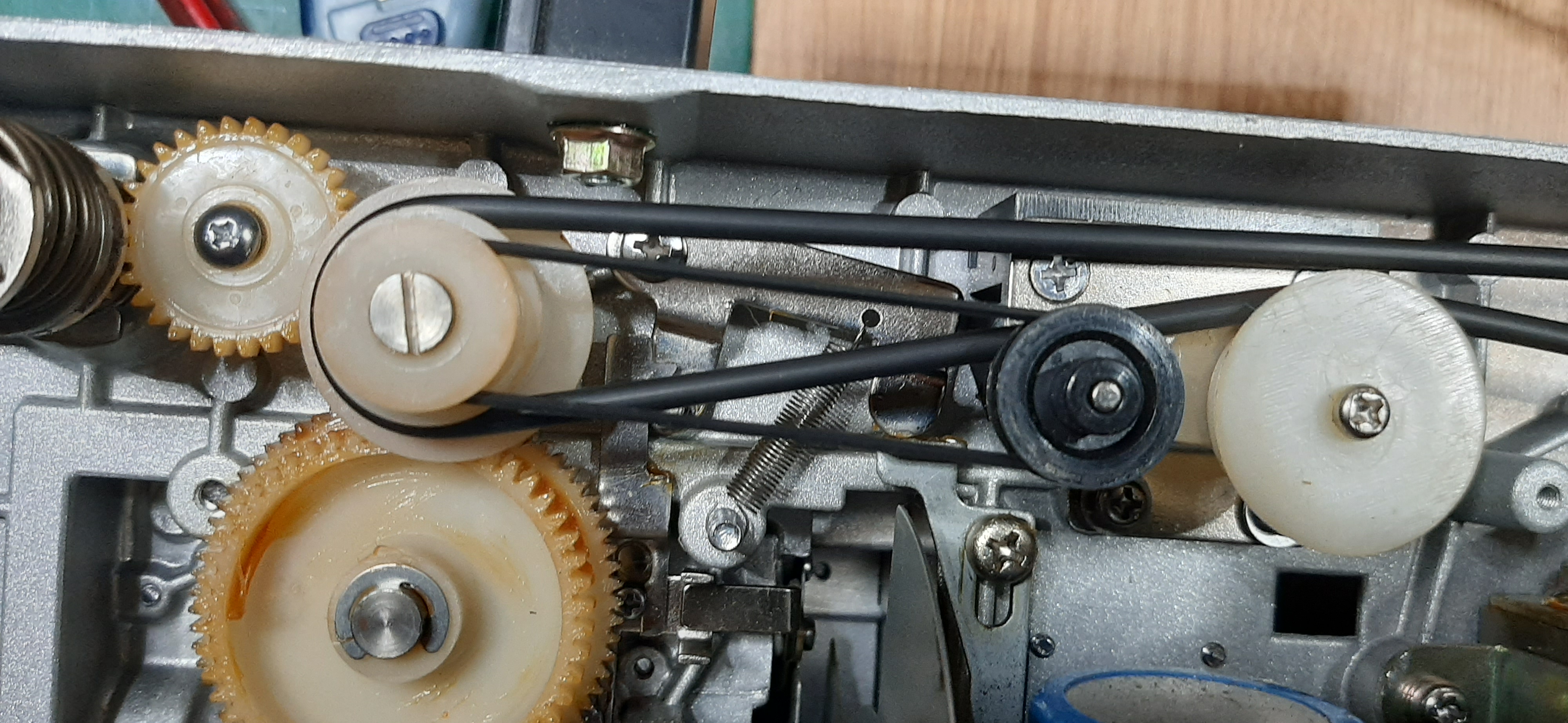

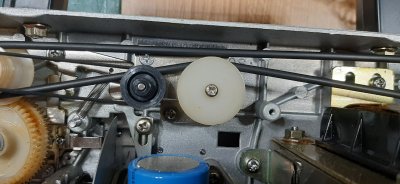

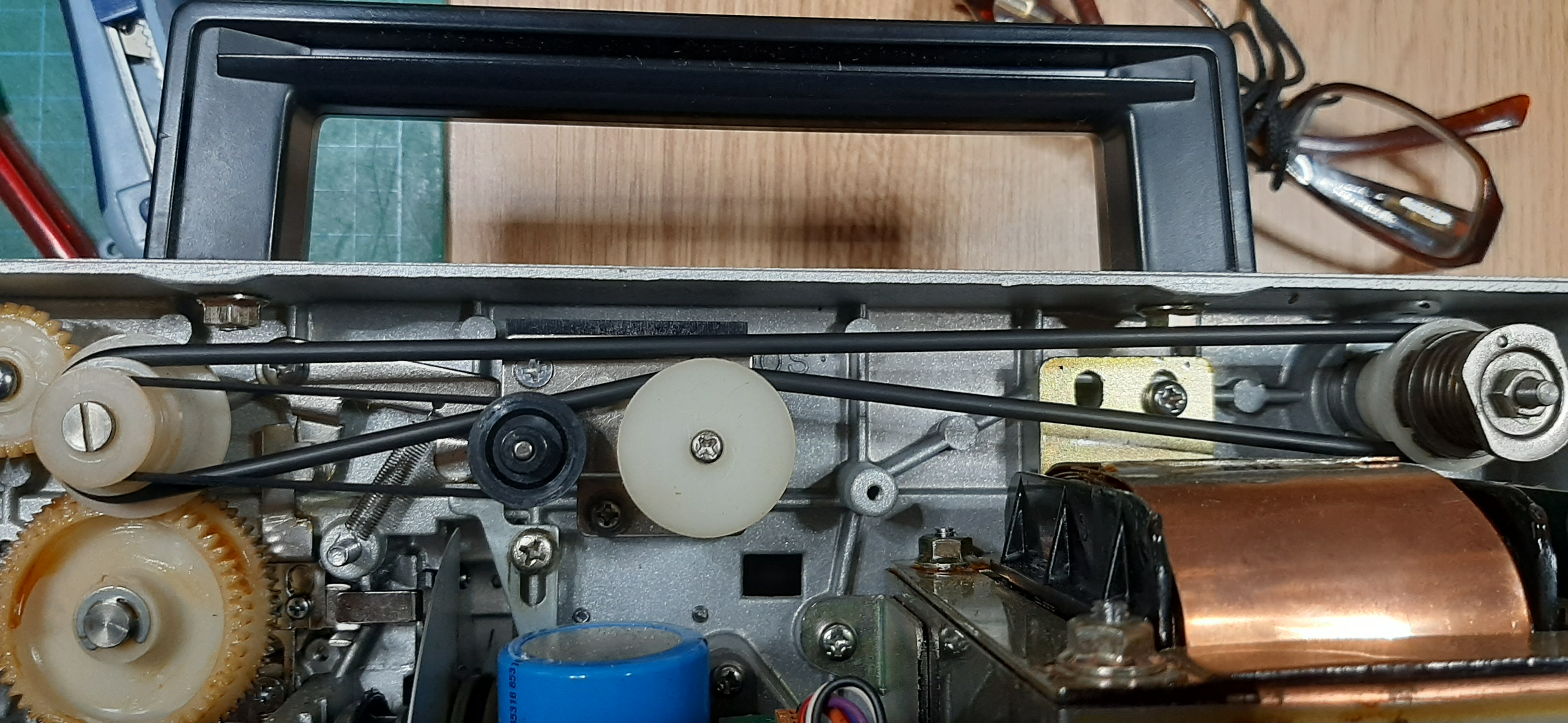

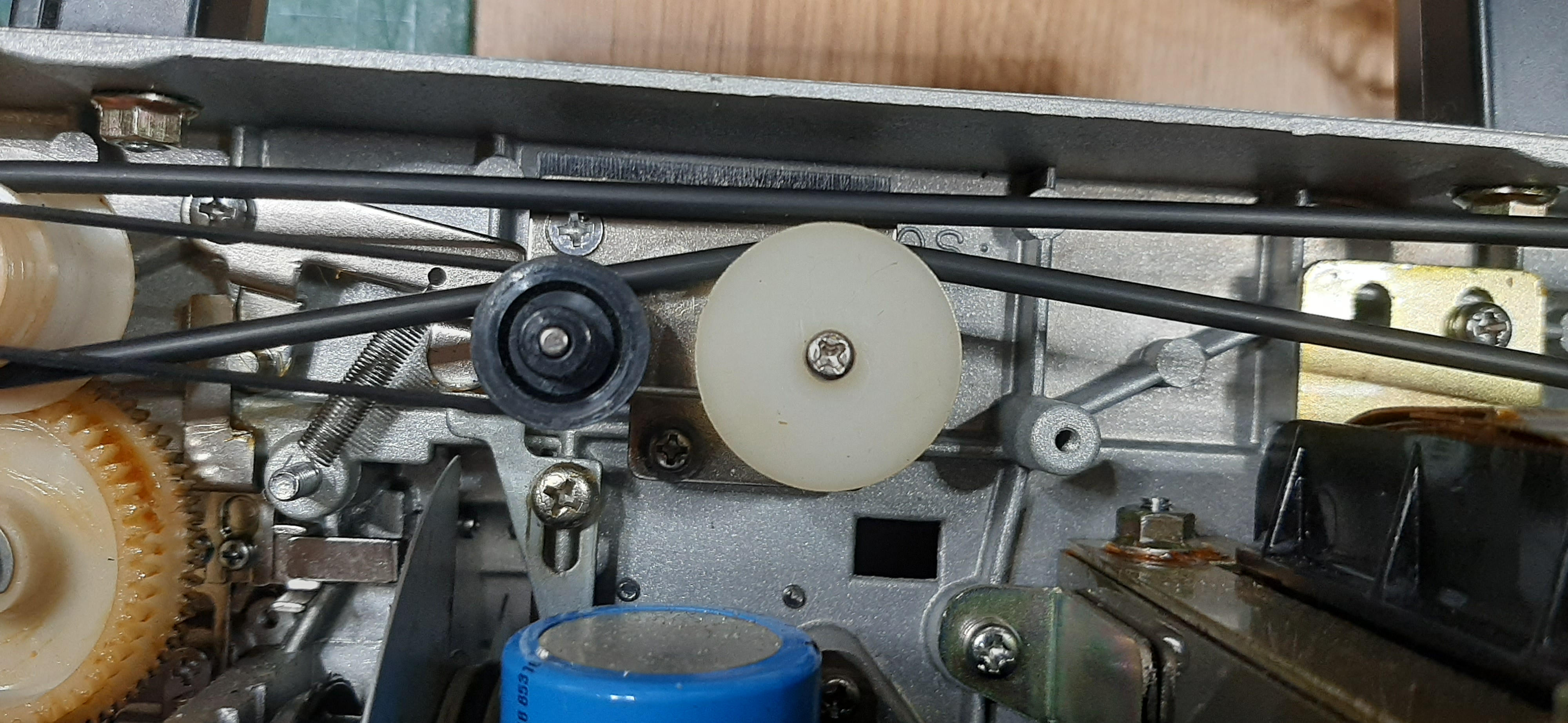

    Les photos des emplacements des courroies rondes Pour info elles n'ont jamais été carrées


    Fichiers attachés:

  11. scipfr

    Points Repaire:
    1 520
    Recos reçues:
    5
    Messages:
    229
    Appréciations:
    +7 / 11 / -0
    Bon je vous laisse.......

  12. M.B.

    M.B.x

    Points Repaire:
    1 500
    Recos reçues:
    0
    Messages:
    200
    Appréciations:
    +0 / 0 / -0
    Bonjour à tous,
    Je reviens vous dire qu'après remplacement des courroies, cela fonctionne parfaitement !
    Je tiens à vous remercier "tous" pour votre aide !
    J'aurais certainement d'autres questions concernant la copie (ou numérisations) des films Super 8.
    Je vais d'abord consulter les différentes discutions à ce sujet sur ce forum !
    Je reviendrais pour des questions si besoin.
    Merci encore
    Bernard

  13. M.B.

    M.B.x

    Points Repaire:
    1 500
    Recos reçues:
    0
    Messages:
    200
    Appréciations:
    +0 / 0 / -0
  14. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    180
    Messages:
    17 887
    Appréciations:
    +332 / 1 617 / -39
    Bonjour,

    J'ai déplacé ta demande dans ta discussion, plus à sa place ici que dans une discussion vieille de dix ans et traitant de la vitesse.

    Et en dix ans, les LED ont évoluées

  15. M.B.

    M.B.x

    Points Repaire:
    1 500
    Recos reçues:
    0
    Messages:
    200
    Appréciations:
    +0 / 0 / -0
    OK merci !
    Oui les LED ont bien sûr évoluées, c'est plutôt l’écartement des broches et la grosseur de la lampe qui faut trouver et qui doit s'adapter au support ! Le voltage et la puissance ne doit pas poser problème !
    Je vais attendre pour voir si quelqu'un à trouvé récemment un type de led qui convient !
    Merci et bon week-End
    Bernard
