Plus de son sur une sony pd100

Discussion in 'Sony' started by SLYMAN, Nov 22, 2007.

Tags:
  1. SLYMAN

    SLYMAN

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    67
    Appréciations:
    +0 / 0 / -0
    Bonjour,


    Je n'ai plus de son qui passe par le bloc XLR sur une PD100. Je l'ai donc changé par un neuf et c'est toujours pas bon. Le son passe par contre par la prise mini jack.
    Est ce quelqu'un a une piste ?

    Merci

    #1 SLYMAN, Nov 22, 2007
  2. Arthur le moine

    Arthur le moine
    Modérateur So

    Trophy Points:
    5,320
    Likes Received:
    7
    Messages:
    2,514
    Appréciations:
    +9 / 13 / -0
    Bonjour,

    As-tu la possibilité d'essayer avec plusieurs micros différents pour vérifier la modulation ? Ca pourrait venir du micro...

    Autre piste : un collègue réalisateur à eu un problème similaire avec un boitier de pd-100 la semaine dernière. Il semblerait que ce soit un problème de contacts sur la semelle intelligente (les petits contacts au cul du boitier xlr). Je vais passer voir le problème ce WE, un petit peu de bombe-contact en perpective... ;)

    ++

    #2 Arthur le moine, Nov 23, 2007
  3. homero

    homerox
    So

    Trophy Points:
    16,500
    Likes Received:
    821
    Messages:
    29,003
    Appréciations:
    +1,185 / 6,523 / -20
    Déjà, tu peux sonder sur la XLR et voir si le 48 V sort, alim fantôme ON. Ensuite si ça ne sort pas, sonder les lamelles de contact sur la caméra, je dois avoir quelque part sur un disque dur ce à quoi correspondent les contacts (il me semble que cela avait publié sur le Repaire) ... la dernière PD100 que j'ai vu en activité (avant-hier) aux mains d'une célèbre réalisatrice était dépourvue du bloc XLR, d'ici à ce que la panne soit fréquente ....

    #3 homero, Nov 23, 2007
  4. mafach

    mafachx
    So

    Trophy Points:
    6,300
    Likes Received:
    59
    Messages:
    2,058
    Appréciations:
    +53 / 284 / -1
    #4 mafach, Nov 23, 2007
  5. SLYMAN

    SLYMAN

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    67
    Appréciations:
    +0 / 0 / -0
    ...mon bloc est neuf, donc je me dis que lui fonctionne
    le micro fonctionne avec la mini jack
    je vais donc voir les contacts sur la cam...mais par contre comment je test ça ?

    #5 SLYMAN, Nov 26, 2007
  6. homero

    homerox
    So

    Trophy Points:
    16,500
    Likes Received:
    821
    Messages:
    29,003
    Appréciations:
    +1,185 / 6,523 / -20

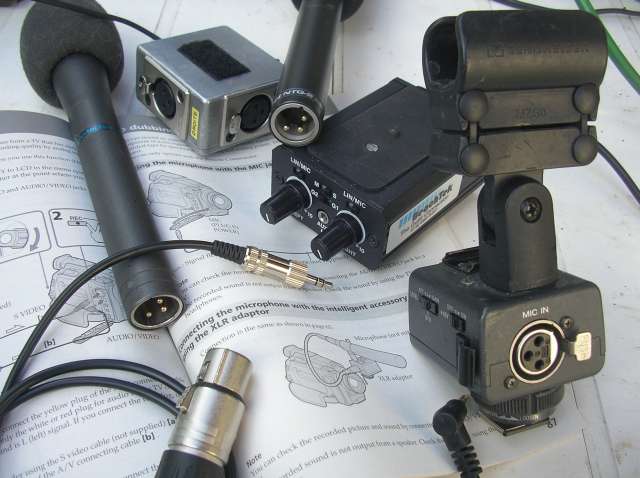

    Nous manquons d'éléments et les infos que vous donnez sont perturbatrices pour effectuer un diagnostic. De quel micro externe disposez-vous pour l'utiliser sur la prise jmini-jack ? Si vous disposez d'un micro XLR alimenté par pile et disposant dun câble désymétriseur XLR-jack , tout ce que l'on peut dire c'est que votre micro fonctionne sur la prise mi-jack. Rien à voir avec le bloc XLR.

    Avez vous fait le 1er test que je vous indiquais : le 48 V sort'il par la XLR du bloc ?
    N'introduisez rien dans votre prise mini-jack. Introduisez les pointes de contact d'un voltmètre réglé sur continu entre les bornes de la prise XLR sur le bloc monté sur la caméra avec les switches en position +48V, caméra ON. Si rien ne sort il y a fort à parier que le problème se situe en amont : 1) entre contacts caméra et ceux du bloc XLR, dont nettoyage 2) sur la caméra elle-même.
    Enlevez le bloc XLR et sondez alors les lamelles de contact de la griffe porte-accessoires en fonction des infos que vous a donné Mafach.
    Si aucune tension ne sort, le problème est interne à la caméra ... il faut ouvrir !


    Attached Files:

    #6 homero, Nov 26, 2007
    Last edited: Nov 27, 2007
  7. SLYMAN

    SLYMAN

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    67
    Appréciations:
    +0 / 0 / -0
    Bonjour,

    J'ai récuperé la cam ce week end et j ai pu tester.
    Donc pour la mini jack, c'est bien ce que tu décris "Homero".

    J'ai testé le bloc XLR et rien ne sort, j'ai testé le porte griffe et il y a du jus a partir de la 5 ème broche jusqu'à la dernière (en partant de la gauche).
    Est ce normal ou faut il du jus sur toutes les broches ? (j ai bien lu le post de "mafach", mais je ne comprend pas les termes utilisé dans le descriptif brochage)
    Si non dois je en déduire que j'ai reçu un bloc defectueux ?

    Merci à tous de vos éclaircissements.

    #7 SLYMAN, Dec 3, 2007
  8. mafach

    mafachx
    So

    Trophy Points:
    6,300
    Likes Received:
    59
    Messages:
    2,058
    Appréciations:
    +53 / 284 / -1
    Contacts griffe porte accessoire:
    1 => shoe gnd --> masse alim
    2 => shoe-mic-L --> entrée voie gauche micro
    3 => mic-gnd --> masse signal micro
    4 => shoe-mic-R --> entrée voie droite micro
    5 => shoe-ID2 --> identification du type d'accessoire (valeur de résistance dans l'accessoire)
    6 => shoe-ID1 --> identification du type d'accessoire (valeur de résistance dans l'accessoire)
    7 => lanc sign -->
    8 => shoe unreg --> tension d'alim de l'accessoire (de mémoire 8 volt)
    Pour faire simple, en mesurant entre les deux contacts extrèmes, tu devrais trouver environ 8V. En souhaitant que cela t'aide.
    mafach
