[Débutant] Pas d'image de mon VHS .

Discussion dans 'Transferts vidéo analogique vers numérique' créé par Nab97, 20 Septembre 2020.

  1. Nab97

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    196
    Appréciations:
    +1 / 1 / -0
    Bonjour tout le monde .

    J'ai un Intensity Shuttle de chez Black Magic. ,j'ai déjà réussi à faire reconnaître mon mini DV,(grâce à vos conseils) mais à présent j'aimerai numériser mes VHS;

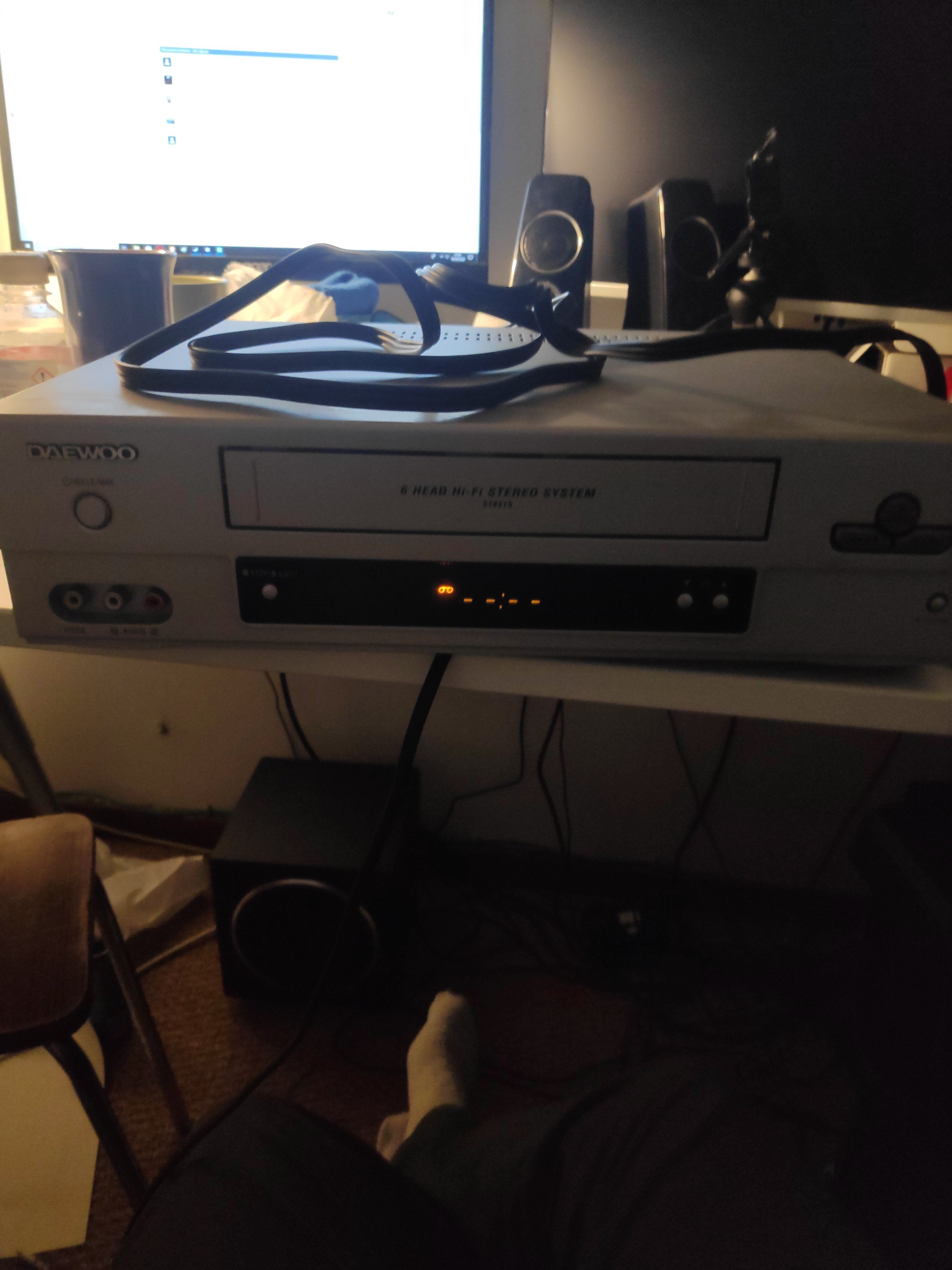

    Mon magnétoscope.

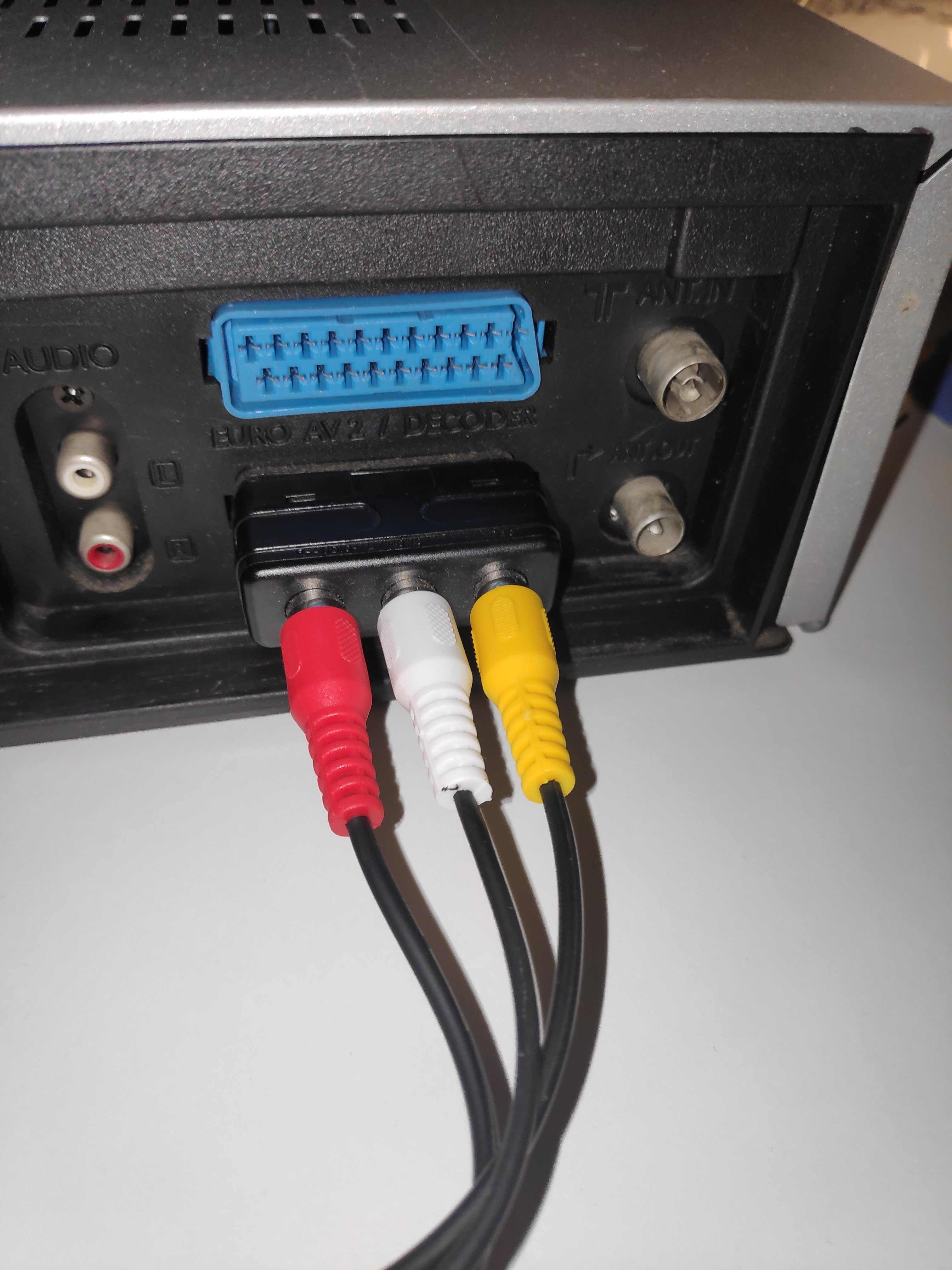

    J'ai commencer par branché ce dernier et par raccorder avec un cable RGB mâle /mâle le magnétoscope. IMG_20200919_210631.jpg

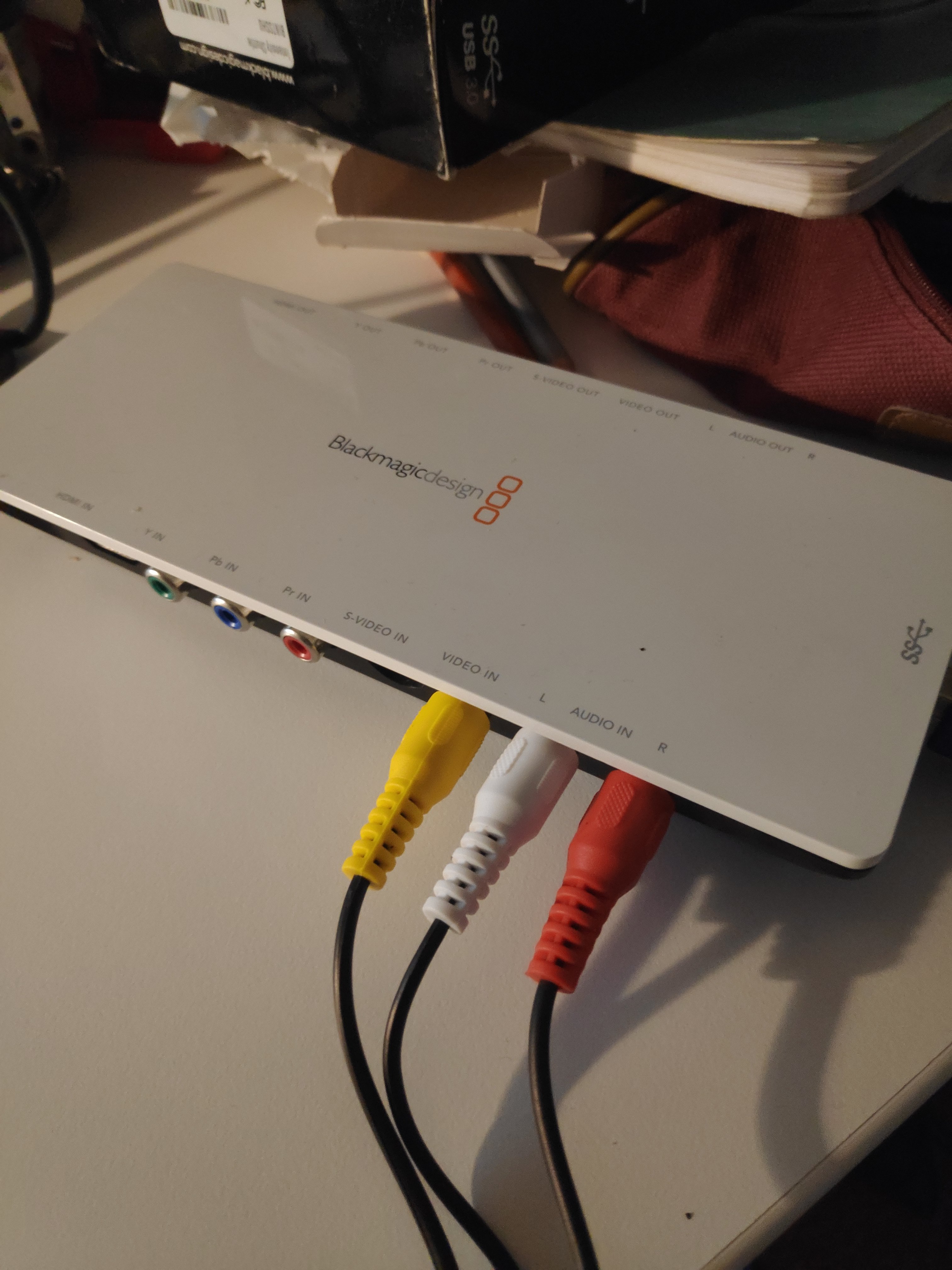

    IMG_20200919_210138 (1).jpg Au boitier Black Magic.

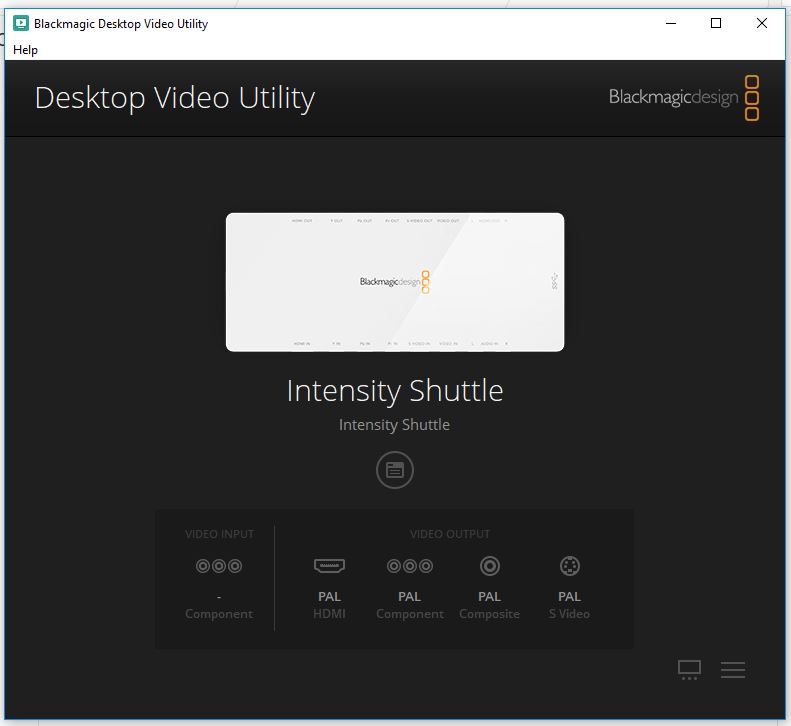

    Ensuite j'ai démarrer Blck magic desktop utility, et le branchement est bien reconnu.


    Le branchement étant reconnu je me lance Black Magic média express. Et là c'est l'écran noir . Je met en route mon VHS, mais rien ne marche je n'ai aucun signal . J'ai changer l'adaptateur péritel d'emplacement, me disant que je m'étais peut être trompé , mais rien n'y fait je n'ai pas de signale. Est ce le problème viens du branchement? Me suis-je trompé de matériel de branchement?

    Merci de vos retour.

  2. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    179
    Messages:
    18 032
    Appréciations:
    +343 / 1 675 / -46
    Peut-être que ton adaptateur peritel/rca n'est pas prévu pour une sortie mais une entrée.

  3. Nab97

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    196
    Appréciations:
    +1 / 1 / -0
    Alors j'avais prévu cette éventualité et j'avais branché les câbles sur l'entré en façade du magnétoscope et j'ai raccordé sur les sorti vidéo out et audio out du boitier mais je n'ai pas de signal

  4. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    179
    Messages:
    18 032
    Appréciations:
    +343 / 1 675 / -46
    Faut être logique, les prises en façade du VHS sont des entrées !

    Et sur un téléviseur, (VHS vers TV) tu as de l'image ou pas ?

  5. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    179
    Messages:
    18 032
    Appréciations:
    +343 / 1 675 / -46
    Il y a des inscriptions sur le bord de ton adaptateur péritel, que disent-elles ?

  6. Nab97

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    196
    Appréciations:
    +1 / 1 / -0
    C'est pas logique pour tout le monde je précise quand même que je suis débutant dans cette matière.
    Je n'ai pas de téléviseur pour vérifier si cela marche autrement.

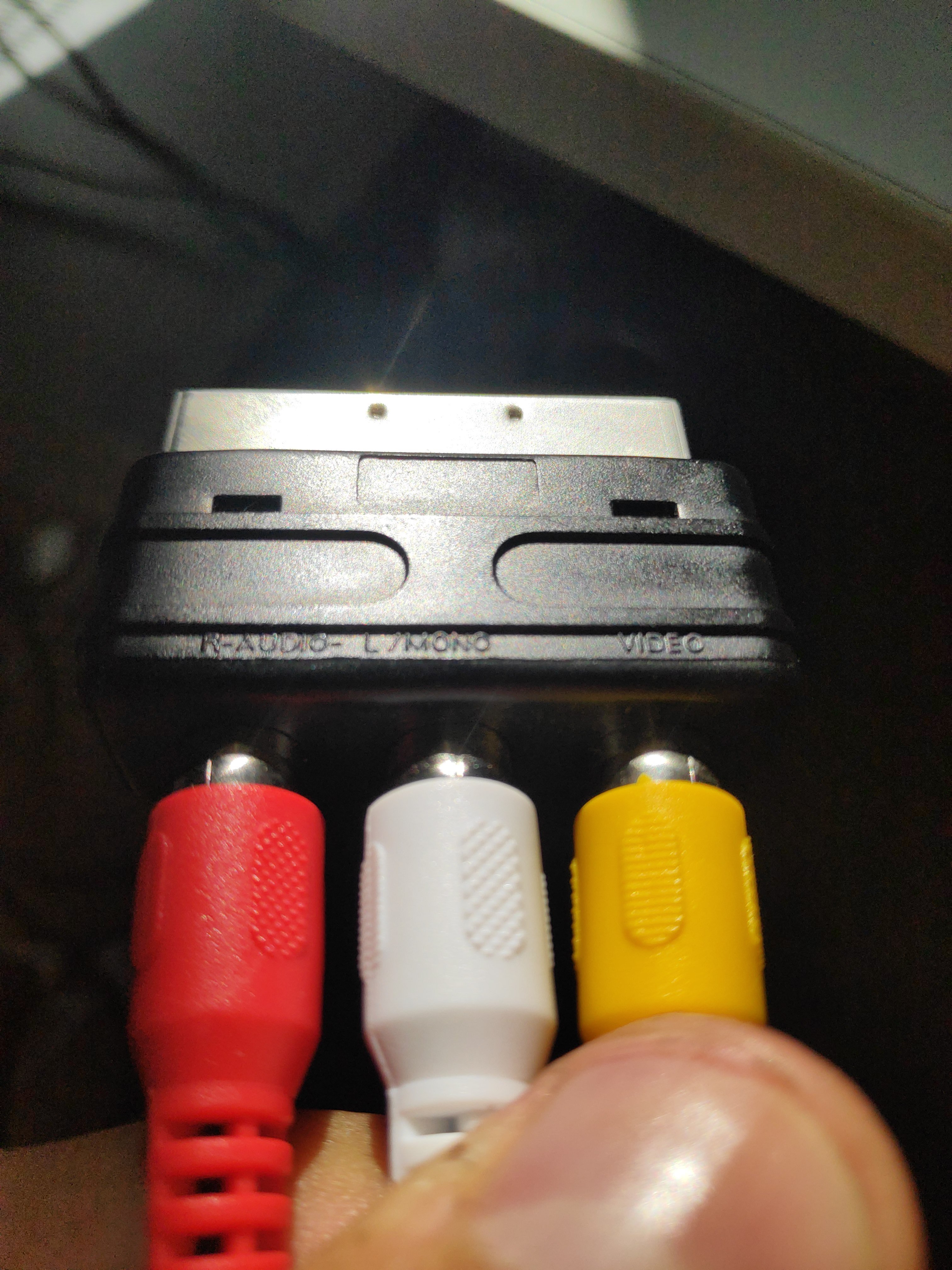

    Est-ce que l'on parle de ces inscription là?
    R-audio L/mono Video
    c'est tout.


    Fichiers attachés:

  7. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    179
    Messages:
    18 032
    Appréciations:
    +343 / 1 675 / -46
    OUi, je parlais de ces inscriptions, mais elles n'apporte rien.

    On peut avoir une photo des pinoches de l'adaptateur s'il n'est pas complet ?

    Même débutant, tu dois savoir faire la différence entre entrée et sortie !

  8. JLH 37

    JLH 37 Super Modérateur
    Modérateur So

    Points Repaire:
    24 400
    Recos reçues:
    484
    Messages:
    10 581
    Appréciations:
    +266 / 890 / -9
    :laugh::laugh::laugh:

    Non mais !!!

    Le professeur saint kro ne plaisante pas et nous conseillons à notre ami de bien réviser ses fondamentaux...;-)

    Bon, je plaisante bien sûr.

  9. Nab97

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    196
    Appréciations:
    +1 / 1 / -0

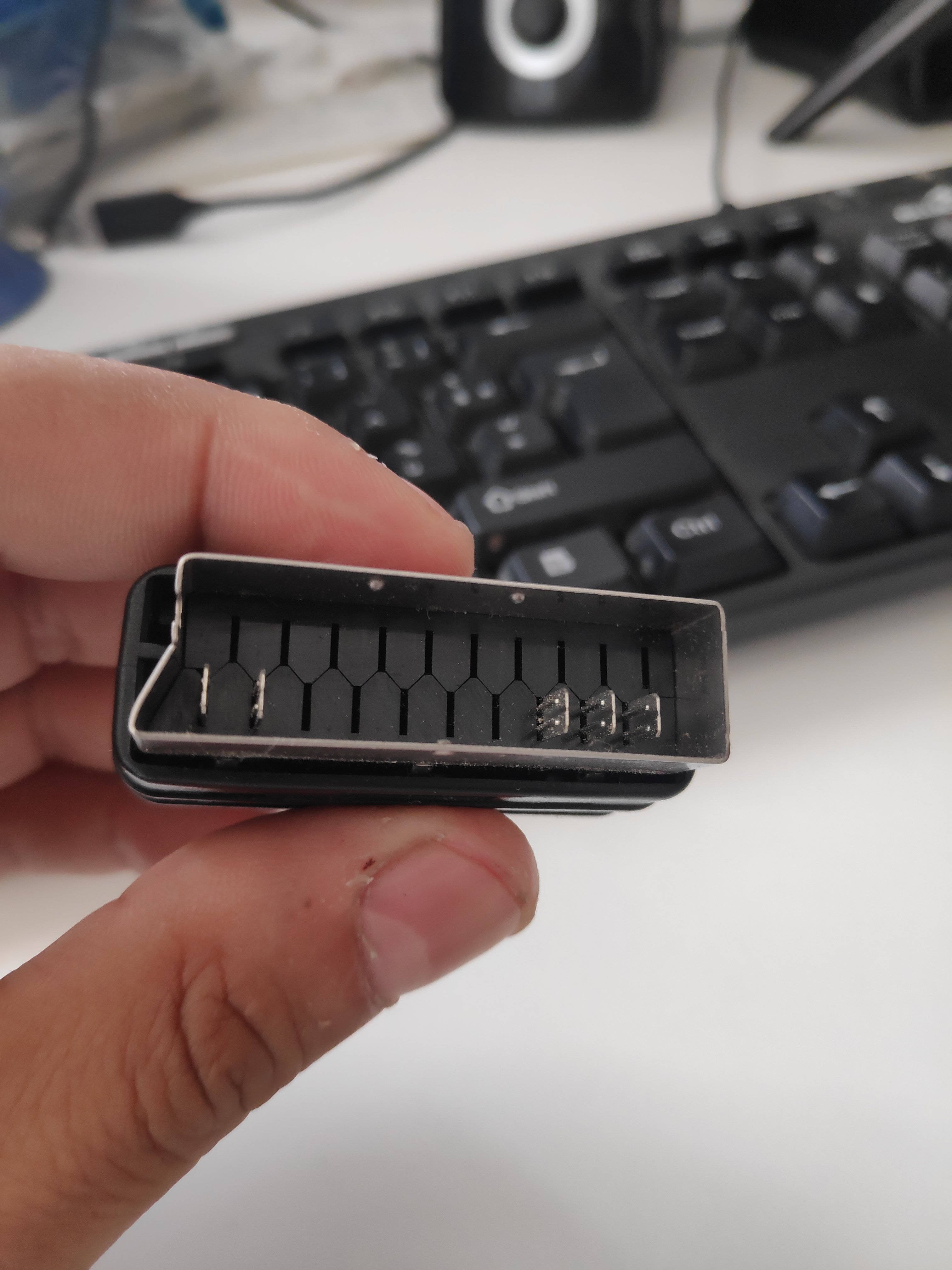

    IMG_20200920_162308.jpg Voici l'adaptateur de face


    Fichiers attachés:

  10. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    179
    Messages:
    18 032
    Appréciations:
    +343 / 1 675 / -46
  11. Nab97

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    196
    Appréciations:
    +1 / 1 / -0
    Modération :
    Inutile de citer le post précédent. Merci de relire les règles et de tenir compte des remarques


    Certes mais j'ai cru que mon problème était autre. J'avais lu ce thread déjà

  12. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    179
    Messages:
    18 032
    Appréciations:
    +343 / 1 675 / -46
    Pour penser que le problème est autre, il faut être certain des autres composants.
    Le premier composant à mettre en doute est bel et bien l'adaptateur péritel.
    D'autant plus facile que ton modèle n'a pas toutes les broches.

    Soit tu es un peu bricoleur, et il suffit de déboiter le connecteur et de déplacer les pin, soit tu achètes le modèle bi-directionnel

  13. Nab97

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    196
    Appréciations:
    +1 / 1 / -0
    Modération :
    Inutile de citer le post précédent. Merci de relire les règles et de tenir compte des remarques


    Je vais opter pour reprendre un autre adaptateur, peut etre aije ça dans mes archives où alors j'en rachète un

  14. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    179
    Messages:
    18 032
    Appréciations:
    +343 / 1 675 / -46

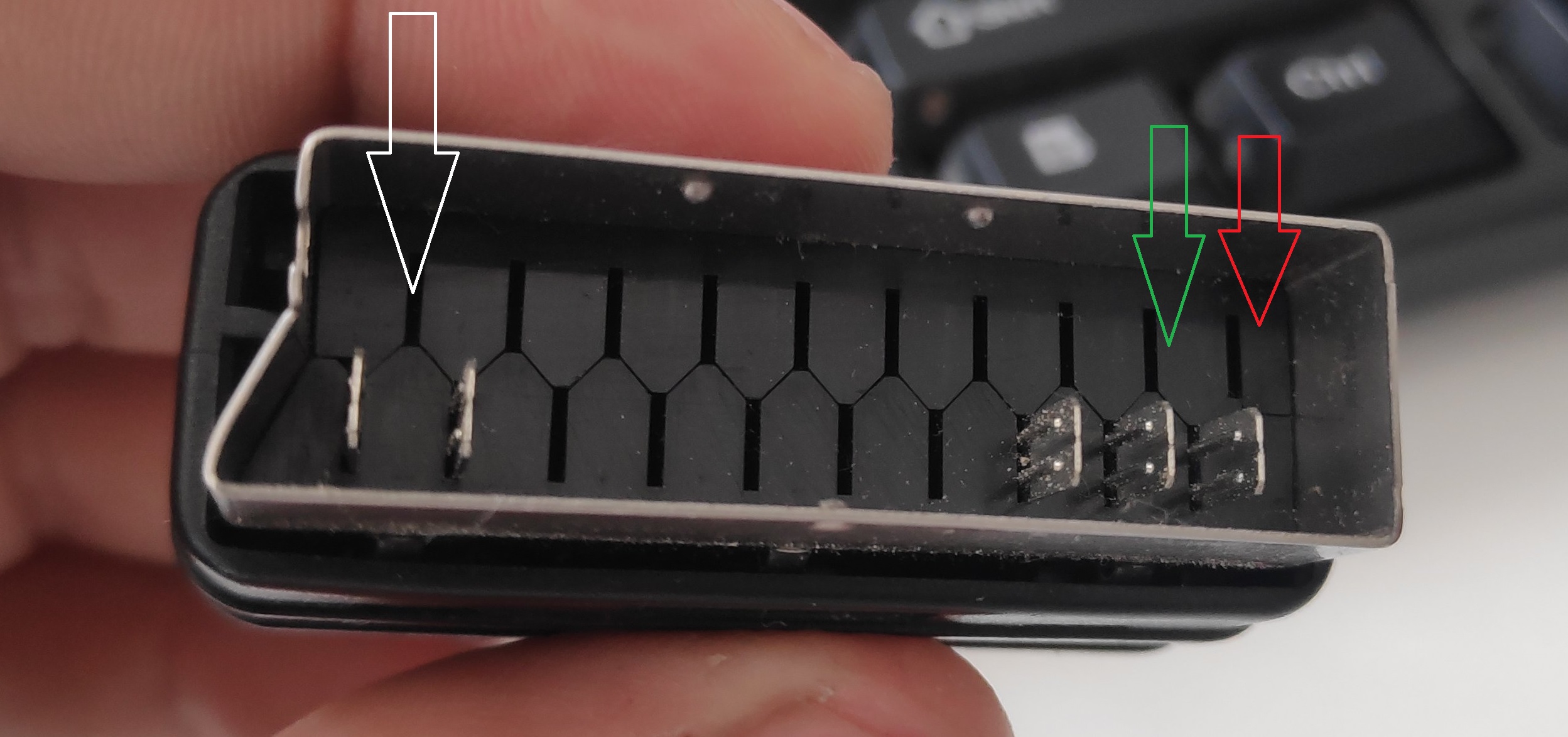

    Les broches doivent être dans l'autre rangée

    Repaire peritel out.jpg

    • Je recommande ! Je recommande ! x 1
    • J'aime J'aime x 1
  15. Nab97

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    196
    Appréciations:
    +1 / 1 / -0
    Je vous tiens au courant sur l'évolution des choses
