Discussion dans 'Archives moteurs' créé par yann22, 20 Février 2004.

Tags:
  1. duch64

    Appréciations:
    +0 / 0 / -0

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    107
    Au poil, merci Saint Kro !

  2. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So
    Appréciations:
    +703 / 4 012 / -85

    Points Repaire:
    16 450
    Recos reçues:
    292
    Messages:
    23 731

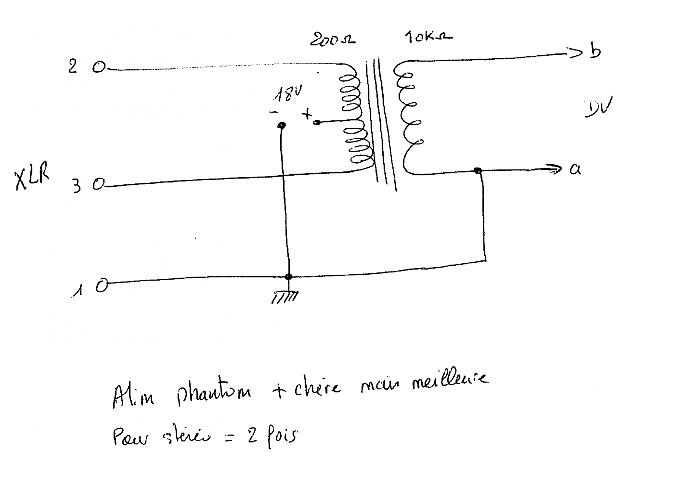

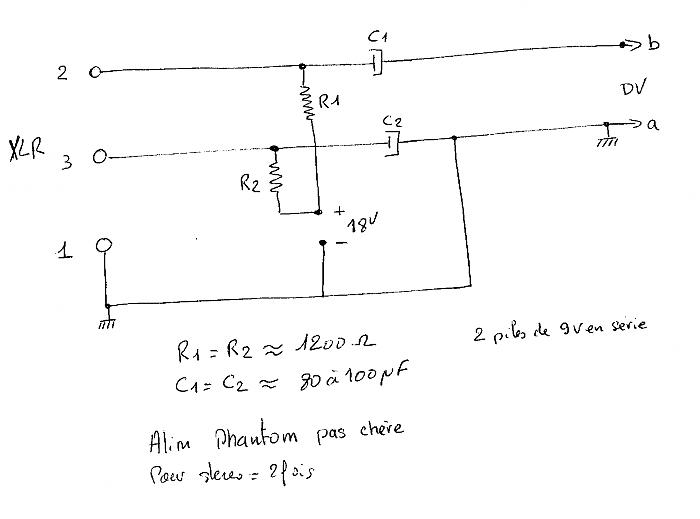

    Voici les deux images qui ne sont plus valides au début du fil


    A+


    Fichiers attachés:

  3. duch64

    Appréciations:
    +0 / 0 / -0

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    107
    Question peut etre con : est ce que les transfo neutrik sont d'assez bonne qualité pour permettre de brancher l'alim sur le point milieu ? Ca ne risque pas de creer un leger offset DC ?

    Dans le cas d'un branchement classique avec une paire de resistance il faut quelle valeur ? Sur la plupart des schemas où j'ai vu des entrées sur transfo avec alim fantome ils utilisaient une paire de 6k8 à 0.01 %.

    Derniere question peut etre tout aussi con : ça marche aussi avec un transfo 1:1 ce montage là ?

  4. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So
    Appréciations:
    +703 / 4 012 / -85

    Points Repaire:
    16 450
    Recos reçues:
    292
    Messages:
    23 731
    Les transfos Neutrik respectent la symétrie entre les bobines, donc aucun problème d'offset de ce coté là.

    Les résistances de 6k8 c'est lorsque tu as une source de 48V pour des micros standards.
    Je ne sais plus pour quel micro j'avais préconisé du 18V et des 1k2. Je vais rechercher ...

    Il faut impérativement que les deux résistances soient le plus identiques possible pour éviter l'offset.
    Le principe du circuit fantome fonctionne aussi bien avec un rapport de 1:1

    A+

  5. duch64

    Appréciations:
    +0 / 0 / -0

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    107
    J'ai dis une legere connerie, c'etait des resistance à 0.1 % et pas à 0.01 % que je voyais sur les schemas.

    Si ça marche aussi avec ce montage là autant l'utiliser ça me fera deux resistance en moins à acheter. Pour le K6 le 18V doit suffir vu que la doc indique 12-48V en alimentation.

    Ca a un interet de relier le pin 1 du transfo à la masse du signal ?

    [​IMG]

  6. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So
    Appréciations:
    +703 / 4 012 / -85

    Points Repaire:
    16 450
    Recos reçues:
    292
    Messages:
    23 731
    Relier la pin 1 du transfo à la masse permet d'éviter que la carcasse du transfo ne récupère des parasites.

    Si tu veux alimenter 2 micros avec la meme alim, il faut découpler les points d'alim pour éviter la diaphonie d'un mic sur l'autre.

    Pense à insérer en série entre le + et la pin 7 du transfo une résistance de protection pour limiter le courant en cas de court circuit sur ton cable, sinon le transfo risque au pire de griller, au mieux de se magnétiser.

    A+

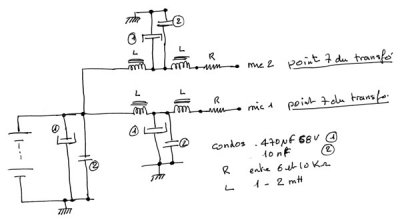

    petit crobar pour le découplage


    Fichiers attachés:

  7. duch64

    Appréciations:
    +0 / 0 / -0

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    107
    Pour la resistance de protection je dois la mettre entre le point chaud et le pin 7 ou entre le + de mon alim et le pin 7 ? Il faut une valeur particuliere ou c'est libre ?

    Par contre j'ai un peu de mal à capter le schema pour le decouplage là. C'est toujours dans le cas d'un branchement de l'alim sur le point milieu du primaire ? [​IMG]

  8. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So
    Appréciations:
    +703 / 4 012 / -85

    Points Repaire:
    16 450
    Recos reçues:
    292
    Messages:
    23 731
    Oui, entre le + de l'alim et la pin 7, en fonction de la conso du micro, entre 5 et 10K.

    Le schéma, est valable aussi bien pour alim à transfo que pour alim à résistances.
    La fleche marquée mic 1 doit etre reliée à la pin 7 du transfo au travers de la résistance de protection.

    Il te faut deux modules (partie droite) un pour chaque transfo.

    A+


    Je vais refaire ce soir un crobar plus clair :D

  9. duch64

    Appréciations:
    +0 / 0 / -0

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    107
    Saint Kro, si tu trouves le temps de refaire le schema un de ces quatre je suis toujours preneur ! :D

    Au pire je ne ferais que de simples versions un canal, c'est pas completement crucial de pouvoir utiliser deux micros.

  10. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So
    Appréciations:
    +703 / 4 012 / -85

    Points Repaire:
    16 450
    Recos reçues:
    292
    Messages:
    23 731
    Oups, j'avais zappé,

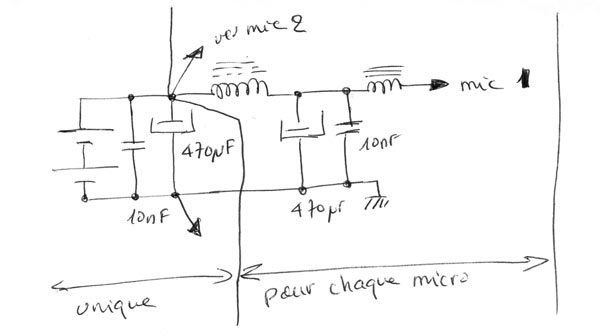

    Le voici, j'espère qu'il est plus clair :D

    A+


    Fichiers attachés:

  11. duch64

    Appréciations:
    +0 / 0 / -0

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    107
    Ha oui là c'est absolument nickel, merci beaucoup ! En fait je prenais tes inductances sur le premier schema pour le primaire des transfos, donc ça me laissait plutot perplexe.

  12. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So
    Appréciations:
    +703 / 4 012 / -85

    Points Repaire:
    16 450
    Recos reçues:
    292
    Messages:
    23 731
    Effectivement, ca devait perturber ;)

    A+

  13. duch64

    Appréciations:
    +0 / 0 / -0

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    107
    Bon je devrais passer commande des composants dans la semaine, histoire de ne pas faire de betise est ce que c'est bien :

    - condo polarisé 470 µF / 63 V
    - condo non polarisé 10 nF

    Pour les inductances la valeur se determine par rapport à quoi ? Je pense que je vais prendre du 1.5 mH comme ça tout le monde est content ...

    Merci encore pour le coup de main en tout cas !

  14. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So
    Appréciations:
    +703 / 4 012 / -85

    Points Repaire:
    16 450
    Recos reçues:
    292
    Messages:
    23 731
    Ok pour les condos.
    Pour les inductances la valeur n'est pas critique, plus tu montes plus tu bloques la modulation.


    A+
