Deux caissons "maison" >>>>> Photos

Bonjour à tous,

J'ai commencé mon premier caisson en 1992, à l'époque c'était pour faire des images embarquées sur des catamarans de sport.
J'ai trés longtemps coincé sur la partie joint et étanchéité mais j'ai toujours appliqué une règle simple: Aucun perçage au travers de la coque.
Pas même pour un fil noyé dans de la résine. Il m'a fallu 5 ans pour enfin trouver une solution convenable. Il faut dire que je voulais pouvoir vérifier visuellement et bien sur avant toute immersion que le joint s'applique parfaitement. Depuis il à beaucoup voyagé, il a entre autre filmé à 40 mètres de profondeur à Cuba, mais aussi du surf et du kitesurf. Jamais aucun PB. Il est construit en matériaux composites, les commandes raportées (via lanc) sont ON/OFF, REC/PAUSE et possibilité de ZOOM IN/OUT mais pour ma part j'estime cela inutile. Il convient pour la plupart des camescopes (à l'origine un TRV705e + gros accu + grand angle), bon c'est sur que pour un Sony DCR-IP1.... Mais cela fonctionnerai!

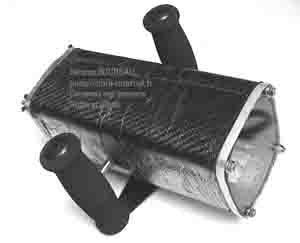

Deuxième caisson: Janvier 2002, même principe en carbone époxy mais avec d'origine des poignées (type plongée) et un format beaucoup plus petit car il a été conçu d'origine pour un TRV 20e + accu NP-FM70 + grand angle. Poids 1kg.
Je cite Tagazou: "c'est simple mais robuste car sur un bateau de plongée ou il y a 30 canards maladroits il faut du costaud"
Ah, j'oubliais, pour la visée j'ai longtemps cherché un écran LCD et finalement je me satisfais trés bien du jugé et pour les plans plus précis je colle mon oeil ou masque à la face arrière pour utiliser le viseur. (sans parler du gain de place et du pb de consommation électrique)

Pour info, ces deux "merveilles" sont à vendre, l'un à 150 € et l'autre à 1200€ AVEC LE CAMESCOPE DV SONY TRV20E.

Je recherche quelqu'un avec qui développer une commande via un micro-processeur en utilisant le protocole lanc, je suis nul en programmation mais par contre je maitrise pas mal bon nombre de matériaux composites, le travail des métaux et l'électronique de commande. Tout ceci pour accéder aux menus.... ce qui ouvre la porte à tout (mise au point, photo, réglages avancés....).

Autre projet en cours: Equiper le rider (kitesurf, catamaran, jet-ski...) d'un micro émetteur dont la reception serai assurée dans le caison et donc enregistré pas le scop...Hé Hé.
Le temps me manque pour avancer, vivement l'hiver que je navigue moins!

Je suis en mesure construire des caissons pour tous les camescopes utilisants le protocole lanc ou non , je ne vous cacherai pas que si je pouvais gagner quelques sous par ce biais....


@+

Jérôme



Ou sont les photos ???



Photos des caissons

Salut,

Bonne question, n'ayant pas de site perso et étant limité en taille en voici déja une mais pour les autres, comment faire?

Merci

Jé



Autre photo >>>>

Finalement le rendu est correct!

Voici donc une photo du premier caisson, elle date un peu, il est maintenant équipé de poignées et d'un support de lests pour l'équilibrage en plongée.

@+

Jé



Why not ?

Salut Djé,
je serais intéressé par ton caisson et j'ai déjà les composants pour la télécommande. Y'a plus qu'à...
Tu trouveras mes coordonnées sur ta messagerie privée.
@+
12R



Excelllllllent!

Merci pour la rep' et bravo pour le site,

Je vais rentrer en contact avec Agans, pour la connectique j'ai un peu peur des tarifs mais c'est vrai qu'il y a aussi des soluces toutes faite (ça a moins de charme )

Merci


Jé



A l'intention de 12R

Bonsoir,

J'ai du manger le mail, vous est-il possible de le renvoyer?


Jé



Pauvre Djé

Quel nul celui-la!

Prochain coup je prendrai du recul!

Jé lui-même



télé LANC

Salut
pour la téléc LANC y a un typequa l'air de
faire ça bien au
http://telecommande.lanc.free.fr
sinon le LANC nécessite un fils : comment
fait tu pour le faire entrer dans ton
caisson (le 1er)? car tu disais n'y faire
aucun trou.
A+l



salut Le Djé

moi aussi jai déja tenté l'expérience de me filmé en catamaran en pliene compétition jai eu des bon résulta avec presque rien
je texplique commen jai procédé

sa prend un petit camescope
une boite du genre boite a lunch mais qui se referme avec des bon clips est qui est étanche
un morceau de plexi glace tres claire
un peu de silicon
et du foam

le principe de la boite est ke je puisse facillement louvrir pour appuyé sur les boutons de mon camescope
jai instalé le plexi ou allais etre l'ojectif et jai stabilisé le camescope dans le foam pour quil sois solide mais facilement détachable

jai eu des bon résulta sans que sa me coute un bras et après avec la biere et les amis on na bien rigolé

parcontre CÉTAIS AMATEUR héhé et non pour du montage je voulais simplement te partagé une expérience que javais bien aimé faire vidéo et catamaran



des idées à prendre

Bonjour à tous,
J’ai un peu suivi votre discussion et je pense avoir mieux .
Jetez un coup d’œil au site
www.ifrance.com/dv-in-france
qui est un site des codes pour débrider mais qui héberge ma réalisation qui date de 5 ans
depuis je l’ai encore amélioré mais les commandes par aimants extérieurs et ILS à l’intérieur est top puisque pas de trous supplémentaires pour passage de fil.
J’ai encore des idées pour simplifier ma réalisation qui demande quand même du travail d’usinage .
Avec simplement des morceaux de tuyaux PVC du Plexiglas et de la colle pour aquarium ; en faisant travailler votre imagination vous devez trouver des solutions pour du –30m facilement.



caisson etanche

bonjour à tous,
c'est mon premier message sur ce forum et je ne sais pas trop qui va le recevoir ...
voila, je souhaite me construire un caisson étanche pour appareil photo, j'ai de nombreuses questions à poser mais je vais commencer par une seul pour le moment : ou est ce que je peux acheter des "boutons étanche" ou "connecteur" du meme type de ceux que l'on trouve sur les caissons Ikelite ou équivalent.

merci à vous

regis
