Dépannage Sony Hi8 EV-S9000E

Discussion dans 'Astuces, bidouilles et bricolages' créé par Video 92, 23 Août 2019.

Tags:
  1. Video 92

    So So

    Points Repaire:
    5 050
    Recos reçues:
    45
    Messages:
    3 547
    Appréciations:
    +123 / 458 / -4
    Bonjour,

    Ayant besoin de repiquer des archives, un ami a un EV-S9000E, lors de la lecture d'une cassette, la machine s'est arrêtée, visiblement plus d'alimentation, inter à poussoir inactif.
    Donc impossibilité de ressortir la cassette. J'ai simplement ouvert le capot supérieur et on ne voit pas grand chose, même après retrait de a plaque inox.
    La commande de mise sous tension se faisant par bouton poussoir et connaissant Sony je pense que l'électronique de commande doit être relativement complexe. De plus je n'ai pas le schéma de la machine.
    Je suis preneur de solution pour avoir le schéma ainsi que des pistes, pour au minimum ressortir la cassette.
    Merci.

  2. ogt

    ogt
    Conseiller Technique So

    Points Repaire:
    17 200
    Recos reçues:
    508
    Messages:
    21 364
    Appréciations:
    +565 / 1 101 / -30
  3. Video 92

    So So

    Points Repaire:
    5 050
    Recos reçues:
    45
    Messages:
    3 547
    Appréciations:
    +123 / 458 / -4
    Merci Olivier, j'ai téléchargé cette notice, il me reste à décortiquer le schéma pour trouver la panne. Il y a du monde à bord, si quelqu'un a une idée je suis preneur.

  4. ogt

    ogt
    Conseiller Technique So

    Points Repaire:
    17 200
    Recos reçues:
    508
    Messages:
    21 364
    Appréciations:
    +565 / 1 101 / -30
    Déjà, il y a un fusible F001sur le primaire 2A 250V : vérifier s'il n'est pas claqué.

    Olivier

  5. Video 92

    So So

    Points Repaire:
    5 050
    Recos reçues:
    45
    Messages:
    3 547
    Appréciations:
    +123 / 458 / -4
    Vérifié et pas claqué. Première chose qui a été testé. Merci.

  6. ogt

    ogt
    Conseiller Technique So

    Points Repaire:
    17 200
    Recos reçues:
    508
    Messages:
    21 364
    Appréciations:
    +565 / 1 101 / -30
    Ensuite, il faut voir avec un voltmètre les différente tensions d'alimentation indiquées sur le schéma, pour voir/identifier le circuit défaillant.

    Olivier

  7. Video 92

    So So

    Points Repaire:
    5 050
    Recos reçues:
    45
    Messages:
    3 547
    Appréciations:
    +123 / 458 / -4
    Merci Olivier, mais là je n'ai pas de souci pour le contrôle car j'ai une formation d'électronicien.
    Je recherche quelqu'un qui avait eu ce genre de panne, cela permettrait de mieux cerner le problème.
    Il faut faire pas mal de démontage pour accéder aux différents points de test.

  8. ogt

    ogt
    Conseiller Technique So

    Points Repaire:
    17 200
    Recos reçues:
    508
    Messages:
    21 364
    Appréciations:
    +565 / 1 101 / -30
    Donc, avec un peu de patience, tu vas trouver le circuit défaillant, mais c'est vrai que ce genre d'appareil nécessite beaucoup de démontages, et parfois d'enlever des nappes de connexion, ce qui ne permet plus de faire des mesures.
    Les concepteurs ne pensent jamais au dépannage !

    Olivier

  9. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    159
    Messages:
    16 646
    Appréciations:
    +261 / 1 323 / -29
    Si, mais sur des bancs de tests :hum:

  10. Video 92

    So So

    Points Repaire:
    5 050
    Recos reçues:
    45
    Messages:
    3 547
    Appréciations:
    +123 / 458 / -4
    Pour les bancs de test en sortie de la chaine de fabrication des cartes, mais pas au SAV, du moins pour le matériel grand public.
    Ce qu'il faut c'est sortir la cassette et là ce n'est pas gagné!
    On va s'armer de patience!!!

  11. ogt

    ogt
    Conseiller Technique So

    Points Repaire:
    17 200
    Recos reçues:
    508
    Messages:
    21 364
    Appréciations:
    +565 / 1 101 / -30

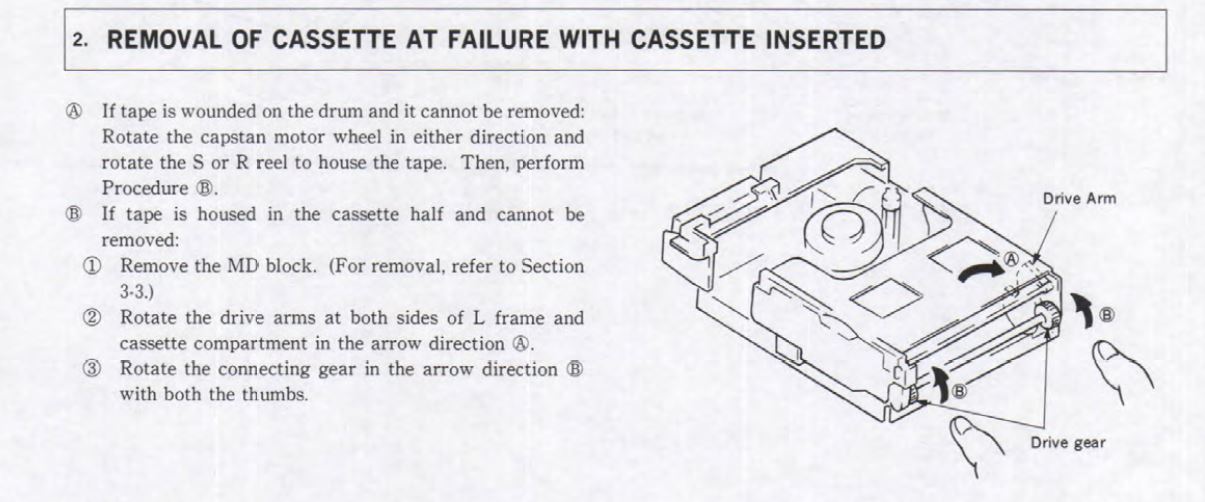

    Il me semble qu'il y a la méthode tout au début du manuel de service.

    Olivier


    Fichiers attachés:

  12. ogt

    ogt
    Conseiller Technique So

    Points Repaire:
    17 200
    Recos reçues:
    508
    Messages:
    21 364
    Appréciations:
    +565 / 1 101 / -30
    Ca c'est pour le montage, l'intégration et les réglages usine, pas pour le dépannage.

    Je ne connais aucun des SAV que j'ai pratiqué qui possède les bancs de tests des différents appareils qu'ils réparent.

    Ca devient d'ailleurs pareil pour la réparation automobile : les petits garagistes ne possèdent pas les "valises" d'analyse des pannes et donc sont obligés de sous-traiter aux concessionnaires.

    Olivier

  13. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    159
    Messages:
    16 646
    Appréciations:
    +261 / 1 323 / -29
    Faut pas généraliser en ne pensant que grand public....
    Je n'ai pas parlé de la station SAV du coin, mais SAV constructeur puisque tu fais référence aux concepteurs.

  14. Video 92

    So So

    Points Repaire:
    5 050
    Recos reçues:
    45
    Messages:
    3 547
    Appréciations:
    +123 / 458 / -4
    Oui j'ai vu pour la cassette, mais il faut faire du démontage et je vais m'y atteler.

  15. Video 92

    So So

    Points Repaire:
    5 050
    Recos reçues:
    45
    Messages:
    3 547
    Appréciations:
    +123 / 458 / -4
    En effet, en pro pour les extand card on a des mesures à faire qui tiennent comptent de cette carte d'extension, mais rien en grand public.
    Pour ma part, je recherche en premier les personnes qui ont eu sur le matériel des pannes identiques pour éviter de tout démonter en pure perte de temps.
