Dépannage Sony EV-S1000 B

Discussion dans 'Astuces, bidouilles et bricolages' créé par Franzderkanz, 13 Novembre 2023.

Tags:
  1. Franzderkanz

    Points Repaire:
    100
    Recos reçues:
    0
    Messages:
    6
    Appréciations:
    +0 / 0 / -0
    Bonjour,
    J"avais ranger mon scope dans l'armoire il y a 1 an, je viens de le ressortir pour numériser mes K7 Hi8
    Le souci que j'ai c'est qu' il ne prend plus la K7.(il fonctionnait bien avant de le ranger)
    Quand on présente la K7 il devrait l'avaler et ensuite mettre la bande en place
    Le chariot ne bouge pas mais les guides avancent comme s'il avait pris l'info qu'il y a une K7 présente.
    Les guides avancent et reculent et restent à mi-parcours puis l'appareil se met en veille, je rallume et même scénario ...
    Quelqu'un a-t-il une idée du problème ? je n'ai pas encore démonté la mécanique pour voir ce qui s'y passe car je n'ai pas trop l'habitude de ce type de scope, aussi bien les VHS je les maitrise mais là je suis prudent !

    Merci d'avance pour votre aide

  2. breaux

    Points Repaire:
    4 180
    Recos reçues:
    22
    Messages:
    2 859
    Appréciations:
    +44 / 90 / -38
    • J'aime J'aime x 1
  3. Franzderkanz

    Points Repaire:
    100
    Recos reçues:
    0
    Messages:
    6
    Appréciations:
    +0 / 0 / -0
    Bonjour,

    On parle du nettoyage du switch mode ...il se situe où ?

  4. mafach

    Points Repaire:
    4 680
    Recos reçues:
    44
    Messages:
    1 966
    Appréciations:
    +42 / 202 / -1
    Bonjour,
    Avant d'aller chercher le switch mode, qui n'est pas à ma connaissance une pièce fragile sur cette mécanique (mais quand même un cas recensés par un repairnaute disparu) je t'invite à regarder:

    probleme cassette avec sony evs 1000 b | Astuces, bidouilles et bricolages

    Texte recopié du post #3 de ce fil:

    Pour le chargement de cassette, regardez le pignon plastique au bout de l'axe (partie avant du système de chargement de mémoire). Chez moi, il était fêlé. Après nettoyage et collage, c'était reparti.

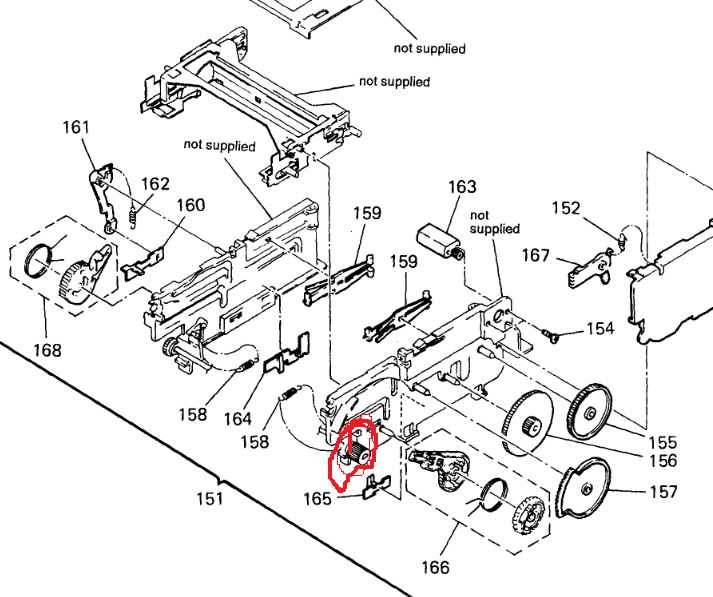

    J'ajoute la vue éclatée pour aider à la localisation du pignon.



    Le mode switch est lui visible sur la partie dessous de la mécanique. Il faut de mémoire démonter un petit circuit imprimé pour le voir une fois le mécanisme démonté du scope.

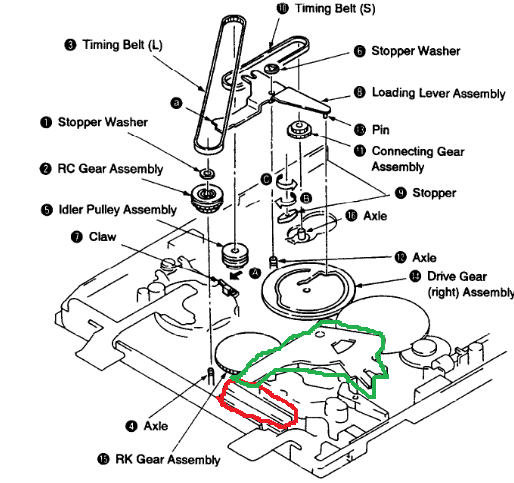

    C'est la pièce en rouge ci-dessous (un switch linéaire) actionné par le levier vert.

    • Je recommande ! Je recommande ! x 1
    • Merci Merci x 1
  5. breaux

    Points Repaire:
    4 180
    Recos reçues:
    22
    Messages:
    2 859
    Appréciations:
    +44 / 90 / -38
    Soyons sérieux, pensez-vous que notre ami va prendre le risque de procéder à un tel démontage, sachant que le remontage n'est pas sans surprise ?
    Même moi, je ne m'y risquerais pas.
    Dans ce post j'aurai aimé lire "je l'ai fait, c'est d'un niveau facile, pas facile, compliqué, conseils de démontage/remontage ...

    Si dernièrement j'ai réussi à remplacer l'antenne du boîtier émetteur Sony UTX-B2, c'est parce qu'avant j'avais visionné un tutoriel pour vérifier si le démontage était à ma portée, puis j'ai vérifié si l'antenne était disponible en pièce de rechange.

    Revenons à notre ami, il a tous les mini tournevis, et il a réussi à extraire la pièce défectueuse.
    Elle est disponible sur le marché, malgré que ce magnétoscope Hi8mm n'est plus commercialisé depuis une vingtaine d'années déjà ?

    Ce que je peux conseiller à notre ami, si c'est pour numériser ses cassettes Hi8 mm, le mieux n'est-il pas d'acheter d'occasion un caméscope Hi8 mm ? On en trouve encore facilement sur un célèbre site.

    #5 breaux, 16 Novembre 2023
    Dernière édition: 16 Novembre 2023
  6. mafach

    Points Repaire:
    4 680
    Recos reçues:
    44
    Messages:
    1 966
    Appréciations:
    +42 / 202 / -1
    Depuis quand répondre à une question posée ne serait pas sérieux?

    J'ai raté un épisode?

    Dans le lien que tu as mis au post #2 datant de 2019, ''notre amis amateur'' à évoquée sa capacité à ouvrir cette machine.

    Quand bien même ce ne serait pas le cas, il aura probablement moins de regrets à tenter de faire quelque chose avant de se résoudre à mettre son appareil au recyclage.
    Sans parler de la valeur ajoutée de l'apprentissage à chaque fois que que l'on expérimente.

    Pour finir, l'accès au mécanisme cassette est particulièrement aisé sur cette machine, et l'accès au mode switch également, et il se trouve que je sais de quoi je parle.

    Bonne journée, la mienne sera bonne si ce soir je trouve un appareil inconnu à ouvrir, et peut être à réparer.

    • J'aime J'aime x 2
  7. breaux

    Points Repaire:
    4 180
    Recos reçues:
    22
    Messages:
    2 859
    Appréciations:
    +44 / 90 / -38
    Un magnétoscope est une mécanique complexe, comportant de nombreuses pièces minuscules en plastique fragiles qui cassent facilement si on ne sait pas comment les manipuler.

    Je ne remets pas en question les compétences de notre ami, et c'est tant mieux s'il parvient à se dépanner, mais lorsqu'on n'est pas du métier, il est normal de savoir si on est capable ou non.

    On suppose que si notre ami se lance dans cette aventure, il est conscient à l'avance que cette pièce non seulement résoudra son problème, mais qu'elle est également disponible.

    Dans le cas contraire, un magnétoscope Hi8mm en panne, trouvera toujours preneur sur le marché d'occasion.
    Il est préférable de le vendre lors d'un vide-grenier, par exemple, plutôt que de le jeter simplement parce qu'on n'a pas réussi à le réparer, et/ou le remonter.

    En attendant, nous lui souhaitons bonne chance.

  8. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    248
    Messages:
    21 919
    Appréciations:
    +579 / 3 257 / -74
    Si la question est posée, c'est qu'il se sent capable d'ouvrir la bête, sinon, il aurait demandé un adresse d'un SAV.

    Tu ne représentes pas la référence, ce n'est pas parce que toi tu n'oses pas qu'il faut suivre ton exemple.

  9. breaux

    Points Repaire:
    4 180
    Recos reçues:
    22
    Messages:
    2 859
    Appréciations:
    +44 / 90 / -38
    Je suis désolé saint kro, mais au moins j'ai la franchise de dire que je ne suis pas un surdoué comme tous les repairenautes, et je sais qu'une fois démonté, je serai incapable de le remonter.

  10. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    248
    Messages:
    21 919
    Appréciations:
    +579 / 3 257 / -74
    Connaitre ses limites, c'est très bien, mais, ce n'est pas parce que toi tu ne t'en sens pas capable, qu'il faut généraliser à tous les membres.

  11. Franzderkanz

    Points Repaire:
    100
    Recos reçues:
    0
    Messages:
    6
    Appréciations:
    +0 / 0 / -0
    Bonjour à tous,

    Merci pour vos conseils et à Mafach pour la vue éclatée de la mécanique .
    ça va me permettre dans un premier temps de repérer ce fameux switch et ainsi que l'arbre de transmission ou un pignon pourrait-être défectueux. Une fois localiser il faudra dans un 2ème temps faire le bon diagnostique, chose pas évidente car il faut démonter pour constater.
    Je vous rassure quand même pour ceux qui craignent qui je n'y arrive pas, ils ont raison.à moitié !
    Car aussi bien il y a 3 mois je me serai lancé tête baisser dans ce type de réparation car j'ai l'habitude de réparer des magnétoscopes toutes marques confondu (mécaniques plus grandes...certes).
    Mais j'ai chopé une maladie à un œil et ça me réduit le chant de vision et ça me pénalise dans la réparation de cette petite mécanique, c'est d'ailleurs le principale frein à la réussite de l'opération puisque le premier frein était une vue éclatée de l'ensemble afin d'avoir une idée de qui m'attendait.
    Mais je me suis installé une grande loupe rétroéclairée pour m'aider à mieux voir. Je tiens quand même à le réparer car il est en excellent état au niveau aspect intérieure et extérieure.
    Je vais me lancé dans cette délicate opération avec beaucoup de motivation et je vous dirai ce qu'il en sera.
    En tout cas , encore un grand merci !
    Bonne journée ou soirée

  12. mafach

    Points Repaire:
    4 680
    Recos reçues:
    44
    Messages:
    1 966
    Appréciations:
    +42 / 202 / -1
    @ Breaux, un petit hors sujet

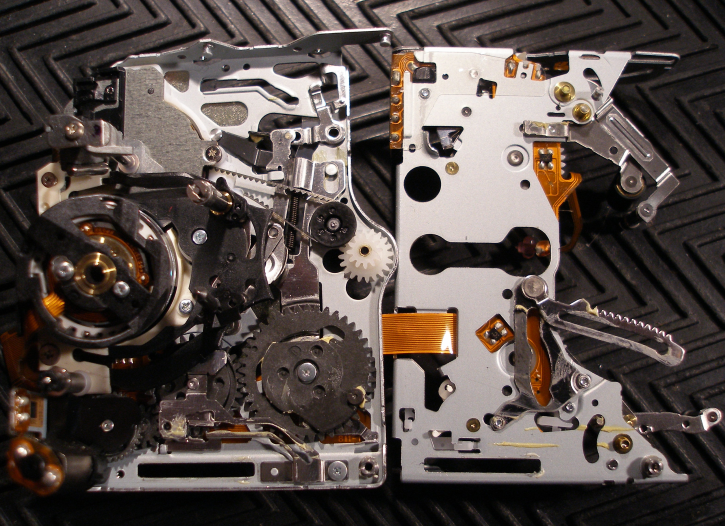

    Le mécanisme HDV sur la photo ci-dessous, c'était pour une intervention sur le mode switch (roue dentée grise au milieu bas), autrement plus compliqué que celui de l'EVS-1000, tant par la miniaturisation, que par le nombre de pièces à démonter pour arriver à l'organe défaillant.
    Le caméscope est depuis toujours fonctionnel.


    Je n'ai jamais eu de formation sur le sujet et ce n'est pas mon métier non plus.

    Si je suis capable de le faire, c'est grâce à l'observation, la lecture de doc, la mesure, et depuis quelques années des visonnages de tutos sur le net qui font gagner beaucoup de temps.

    Mais pas que, c'est aussi parce que j'ai toujours refusé de jeter quoi que ce soit sans le démonter avant pour tenter de le réparer, ou à minima, pour essayer de comprendre soit le fonctionnement, soit la façon dont ça a été conçu.

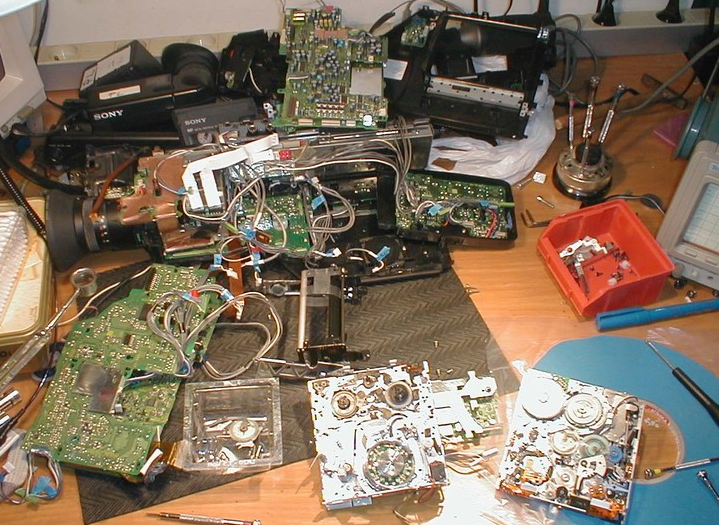

    Pour le fun, ci-dessous un autre exemple dont j'ai gardé une trace, intervention dans les années 90 sur le mécanisme (même type que celui de l'EVS-1000) d'une Sony V5000. Je l'ai utilisée encore longtemps après.

    Un autre cas, une photo datée de 2009, recherche de panne sur une plage de galet bretonne sur un D8 dont le mode IR était activé en permanence bien que non enclenché et ce à un moment où je souhaitais faire des prises de vues sous-marines dans un caisson étanche. Cause identifiée et corrigée sur place.

    Je n'arrive pas tout le temps à tout réparer, mais je suis satisfait du taux de réussite que j'estime à plus de 80%, et encourage quiconque à tenter quelque chose lorsqu'il n'y a plus rien à perdre ;-)

    • Je recommande ! Je recommande ! x 2
  13. homero

    So

    Points Repaire:
    16 500
    Recos reçues:
    737
    Messages:
    28 077
    Appréciations:
    +1 070 / 5 488 / -20
    J'ai largement profité des compétences de l'ami Mafach... un autre sur-doué du fer à souder :
