Zoom Fujinon XA16x8A-XB4 (B4 2/3") bloqué

Discussion dans 'Objectifs - optiques' créé par yateri, 29 Janvier 2026, à 22:54.

Tags:
  1. yateri

    Points Repaire:
    1 450
    Recos reçues:
    0
    Messages:
    672
    Appréciations:
    +0 / 0 / -0
    Bonsoir,

    Lors de l'achat récent d'une caméra ENG d'occasion, j'ai récupéré dans le lot un bel objectif FUJINON XA16x8A-XB4.




    Il a la particularité d'avoir un auto-focus qui a l'air de bien fonctionner, bien que je n'arrive pas à faire le point à un peu moins de 70cm à fond de zoom (on entend le moteur essayer d'aller plus loin mais ça donne l'impression que la lentille est en butée).

    Côté iris rien à signaler non plus, ça tourne vite et bien sans blocage.

    Par contre, le zoom... La bague est relativement dure à tourner. On y arrive à la main, mais ce n'est pas du tout aussi fluide que sur mes autres objectifs. Il n'y a pas de point dur, c'est toute la course qui est dure.
    Conséquence, le servo de zoom n'arrive pas à la faire tourner.
    J'ai déposé la poignée latérale et à vide le pignon tourne bien, j'en conclue que le couple nécessaire pour faire tourner la bague dépasse les capacités du moteur.

    Cosmétiquement, l'objectif a l'air quasi neuf. Je veux dire par là que rien ne permet de penser qu'il serait tombé.

    Je ne vois pas de "vis pression" ou de "frein" (comme sur la bague de back focus par exemple) qui pourrait expliquer cette friction excessive.

    Je me tourne vers vous et particulièrement les vieux briscards qui avaient l'habitude de ces caméras pour avoir votre avis et si, à mon niveau, quelque chose est à tenter pour soit préciser le diagnostique, soit régler le problème.

    Merci !
    Yat'

    #1 yateri, 29 Janvier 2026, à 22:54
    Dernière édition: 30 Janvier 2026, à 14:02
  2. bcauchy

    So

    Points Repaire:
    16 000
    Recos reçues:
    386
    Messages:
    26 689
    Appréciations:
    +832 / 2 851 / -66

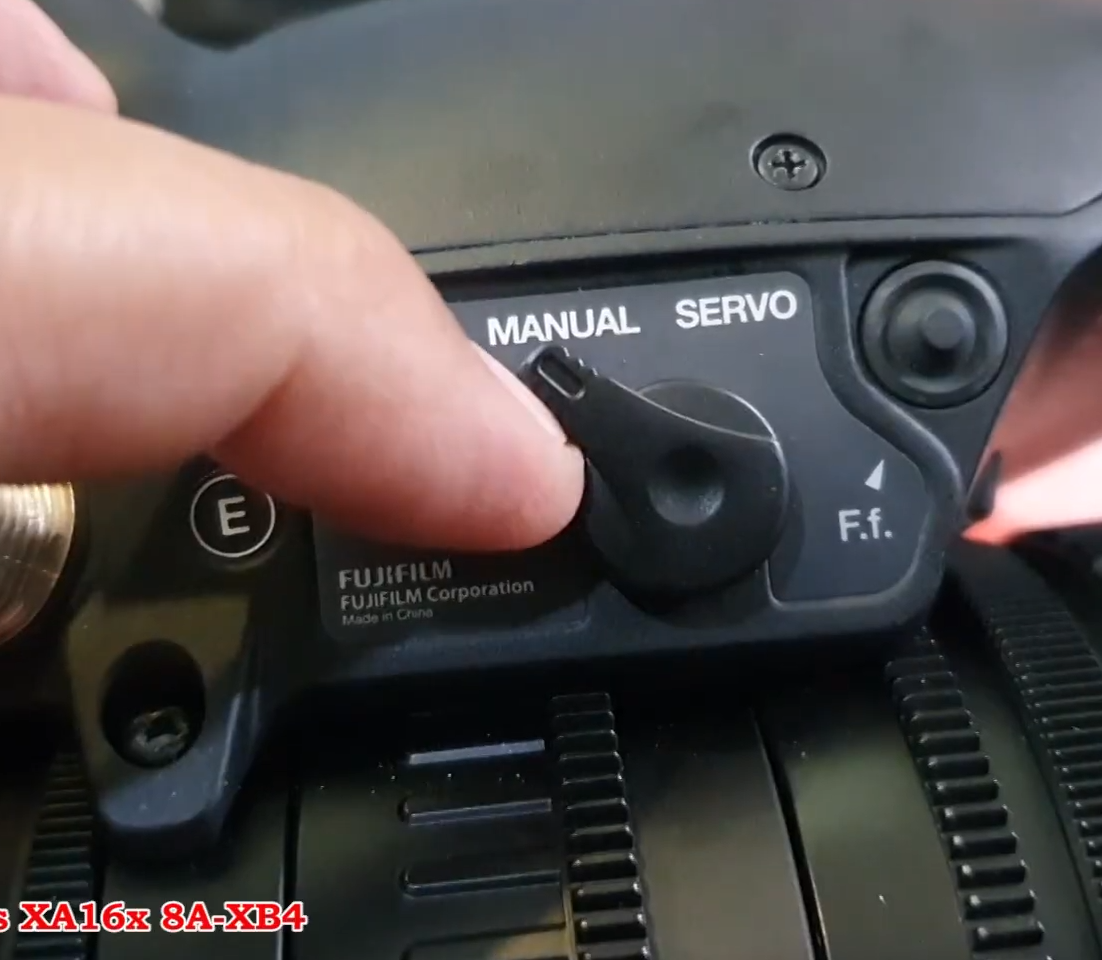

    A regarder sur le coté droit du zoom en dessous (ou gauche vu de face ) si le "curseur" servo zoom existe, si oui le glisser en mode manuel

  3. yateri

    Points Repaire:
    1 450
    Recos reçues:
    0
    Messages:
    672
    Appréciations:
    +0 / 0 / -0
    Oui, je n'ai pas précisé mais évidement lors de mes manips le servo zoom est débrayé.
    D'ailleurs c'est la même chose poignée déposée (donc plus de contact entre les pignons et l'objectif).
    Merci.

  4. Hugues Faure

    Points Repaire:
    1 320
    Recos reçues:
    12
    Messages:
    13
    Appréciations:
    +4 / 4 / -0
    Bonjour,

    J’ai du mal à relier toutes les informations de votre message :

    -L’objectif mis en illustration ne correspond pas a un FUJINON ZA22x7.6BRM-M6 est-ce normal ?

    -il ne me semble pas que les BRM-M6 soient autofocus mais simplement controlable en filaire par des commande déportée

    Ce qui suit n’est valable que pour un BRM-M6.

    La problématique de point doit pouvoir se diviser en deux parties :

    - Avez-vous réglé le back focus ? (Longue focale- MAP, courte focale back focus, longues focales MAP)

    - -si le servomoteur (drive unit) a été enlever il nécessite une procedure electronique en sav our être recalibré, ce qui expliquerai que le moteur force.


    Dans ce cas je vous déconseille d’utiliser la poignée sou peine de briser des pignons


    Votre objectif semble nécessiter une maintenance complète dans un SAV agrée au vu de la problématique de zoom.


    Hug

  5. yateri

    Points Repaire:
    1 450
    Recos reçues:
    0
    Messages:
    672
    Appréciations:
    +0 / 0 / -0
    Oula je n'avais visiblement plus les idées très claires hier soir !

    My bad, j'étais en train de faire un inventaire de mes optiques et j'ai inversé deux lignes. J'ai corrigé le titre et mon post initial.

    Il s'agit en réalité de l'optique XA16x8A-XB4...

    C'est un obectif relativement compact, la bague de focus peut coulisser sur quelques millimètres pour basculer du mode autofocus à manuel mais il y a aussi un sélecteur près de la monture "Focus manual/auto". Et il n'y a pas de bague de backfocus/macro (juste un sélecteur).

    Pour ce qui est de la mise au point inférieure à 70/80cm, c'est bien la valeur minimale inscrite sur la bague, je suppose donc que c'est "classique". Après il faut probablement passer en mode macro.

    Bref, il n'y a pas de problème côté mise au point. Ma question concerne essentiellement la bague de focale qui est coulisse mal au point que le servomoteur n'arrive pas à la faire tourner.


    Merci néanmoins pour les précisions sur le BRM-M6, je n'aurais jamais su qu'il aurait fallu le renvoyer en sav après avoir déposé le boitier servo, c'est quelque chose que je fais parfois pour nettoyer l'ensemble. Je m'abstiendrai sur celui-ci. Il semble effectivement avoir un servo de focus (non débrayable et il y a une prise 3 broches en dessus en plus des autres) mais pas d'auto-focus, c'est sûr.

  6. bcauchy

    So

    Points Repaire:
    16 000
    Recos reçues:
    386
    Messages:
    26 689
    Appréciations:
    +832 / 2 851 / -66
