[Problème] Xlh1-a et écran lcd

Bonjour à tous,

Je viens tout juste de m'acheter un écran lcd pour ma canon xlh1-a, après de nombreuses recherches et d'essais infructueux je n'arrive pas à voir les images de la caméra à travers l'écran. Les branchements ne sont pas ma tasse de thé, et si quelqu'un avait la solution je lui en serait éternellement reconnaissant.

Pour info l'écran est le suivant : ▷ Moniteur LCD 7 pouces HDMI IDV écran vidéo externe 7 pouces 1080p en vente sur Digistore



sur le côté droit et à l'arrière de ta caméra tu dois avoir une BNC vidéo out, tu te branche dessus et tu rentres sur une entrée vidéo de ton moniteur. C'est tout !

je suis sidéré que tu ais une caméra aussi perfectionnée et que tu ne saches pas sortir un signal vidéo !

ROLLAND

J'ai oublié ! c"est derrière un cache en plastique qu'il faut enlever, à côté de la batterie !



Tu as raison !
et mes excuses pour la moquerie !

ce moniteur n'a pas l'air d'avoir d'entrée composite, sur ma XLH1 au "cul" sous les XLR il y à une sortie composante, peut être que la solution passe par là avec des adaptateurs ....

ROLLAND



de toute façon, toutes les sorties monitoring sont analogiques, sauf la version HLH1-S qui a du SDI !

Je pense que ce moniteur n'est pas un bon choix !

ROLLAND



Tu as raison de te moquer rolland , bon pour être franc j'ai réussi à avoir un retour mais l'image est en noir et blanc (je suis passé par le cable de moniteur externe). Sur le cable A/V -> VGA il ya deux prises vidéos jaune (composite) et une blanche pour le son plus deux autres cables (je ferais des photos ce soir, je n'ai pas le temps ce matin).
J'ai essayé faire les branchements avec le cable en composante comme tu as dit rolland, mais cela ne fonctionne pas. Bref pour l'instant j'ai qu'un retour en noir et blanc.



Voici la photo du cable AV/VGA, les autres cables sont des hdmi.



Une question, comment se fait-il que j'arrive à obtenir un retour en noir et blanc et non en couleur?

Merci à Rolland et jakovideo pour votre aide.



bonjour,

au "cul" de la XLH1 il y une prise Sub D et la caméra est livré avec un câble composante qui se branche là !
la xlh1 possède aussi une sortie Svidéo située au dessus de la BNC sortie Vidéo !

Sur la mienne en tous cas qui est le modèle SDI

ROLLAND



En principe oui mais je voudrais connaitre le branchement qu'il à fait !

Sur "ma" XLH1 il y a sur le côté une BNC au dessus d'une RCA jaune.
cette dernière est une prise AV in/out, il y a entre la BNC et la RCA un inverseur pour travailler sur l'une ou l'autre.

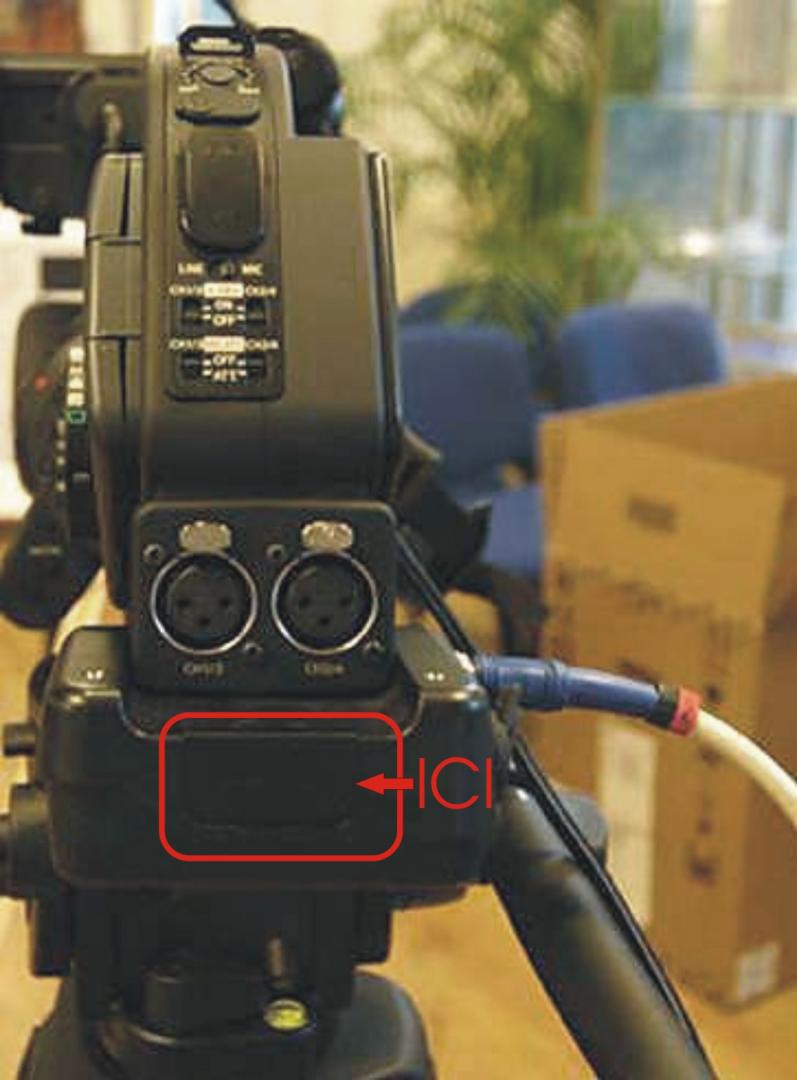

Et au "cul " voir photo il y a une sortie composante.

il y a en plus une prise YC à côté de la BNC la caméra est livrée avec l'adaptateur YC vers RCA ainsi que la prise composante avec un câble de 1m environ.

Si avec tout ça on sort pas une image couleur, je bouffe ma caméra

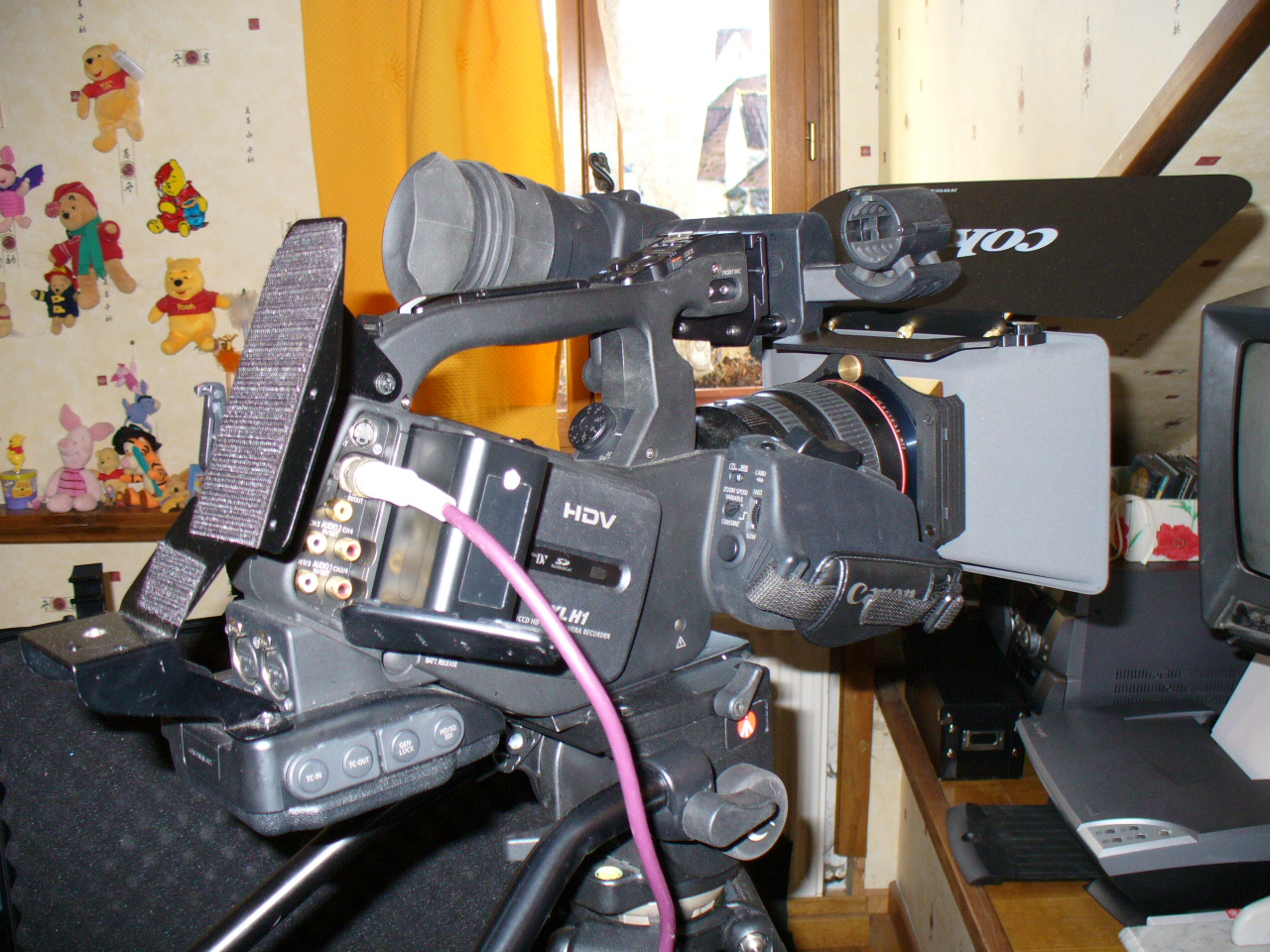

Ci joint une photo de ma caméra avec la sortie monitoring branchée. On voit bien toutes les prises dont je parle !!!

ROLLAND



Bonjour,
Quelle est en fait la marque de ton moniteur ?
J'ai également une XLH1a, un petit moniteur 7 pouces SWIT et ça marche super nickel !
J'utilise aussi bien la prise BNC que la composite. (sur la XLH1a il n'y a pas d'inverseur)
A mon humble avis il ne sert à rien d'insister sur la sortie composantes, qui d'ailleurs n'est pas faite pour ça, puisque ce moniteur n'a aucune entrée composantes.
Le plus simple serait d'utiliser la connexion BNC....comme sur la photo de Rolland, et peut-être aussi aller faire un petit tour du côté des réglages de sortie de la caméra (menu config signal).
Cordialement
Apatura



ecran LCD

Bonjour Apatura
J'ai l'intention d'acheter un écran 7 pouces pour ma XL H1A et j'avais d'abord pensé à celui de Matvidéo mais vu les problèmes qu'il semble avoir...Pourrais-tu me donner le type de celui que tu utilises et l'endroit où l'on peut se le procurer?
Merci
