Voigtlander Dynalux 8 sound

Je possède un projecteur Voigtlander Dynalux 8 sound 18 et 24 i/sec
Selon les renseignements il était aussi sur le marché comme Rollei P 8400 S.

Comment puis-je le faire tourner à 16.66 i/sec
A la première vue, je ne vois pas dans ce projecteur une résistance pour diminuer la vitesse.



roger lauwens

s'il est sonore, probablement il y a une carte de régulation de vitesse. et dans ce cas un potentiometre de réglage. sauf si le moteur est un asynchrone alternatif. dans ce cas, le réglage de vitesse demande un bricolage mécanique.
peux tu regarder la plaque minéralogique du moteur pour nous donner ce qui est indiqué dessus?
nous mettre quelques photos du projecteur ouvert?
@
Jean Claude



Ce projecteur a été aussi commercialisé sous l'appelletion de Rollei 8400 S.






S'il se présente bien comme sur le document ci-dessus, tu trouveras sa notice ici :

super 8 database, rollei p 8400 s



Mr jcgrini,

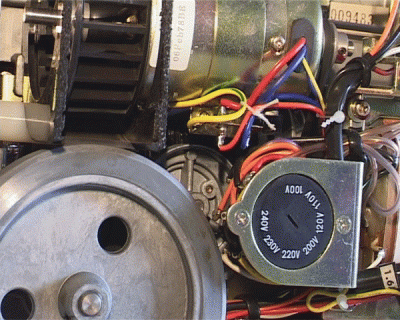

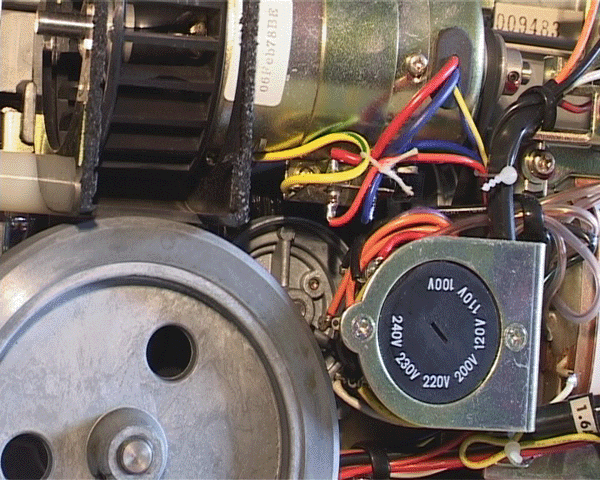

Le texte suivant figure sur le moteur MLX- 25G1
06F eb 78 BE
Le photos vous parviendront dans le courant de la semaine prochaine

Merci pour votre aide

Roger Lauwens



Mr mcr
Le rollei P 8400 S est identique au Voigtlander Dynalux 8 sound
Merci pour la brochure

Grand merci,

Roger Lauwens



salut
les infos du moteur n'apportent pas le type de moteur. il n'y est pas inscrit la tension? et le courant?

@+
Jean Claude



Jcgrini

Aucune inscription sur le moteur. Désolé

Le manuel de réparation est en vente en Angleterre.
Auriez - vous une idée si ces renseignements se trouvent dans ce genre de manuel.
Merci pout votre aide



je ne sais pas.

vois le bouton 18/24is, est ce un bouton qui agie sur une roue ou un commutateur avec des fils?

quelques photos de l'interrieur seraient les bienvenue.
@+



Si ton projecteur est bien celui qui figure ci-dessous, je suis à peu près certain qu'il est équipé d'une carte de régulation de vitesse...




Cependant, pour qu'il n'y ait aucun doute il serait préférable, comme te l'a déjà demandé jcgrini, que tu nous communiques des photos de l'intérieur.

.



Mille excuses pour la réponse tardive

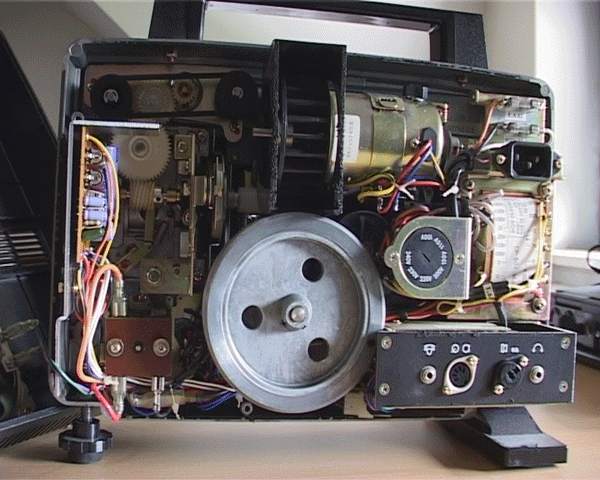

jrgrini : en annexe les fotos. J'espère quelles vous donnent la solution
mcr : mon projecteur est identique au votre

Merci pour l'aide



salut
c'est dur sans l'avoir en main.

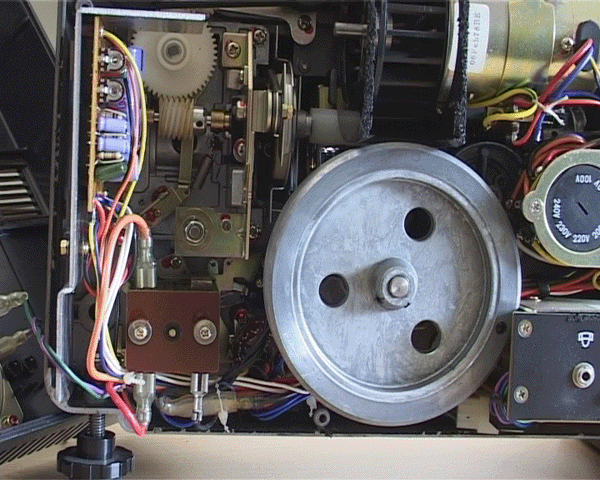

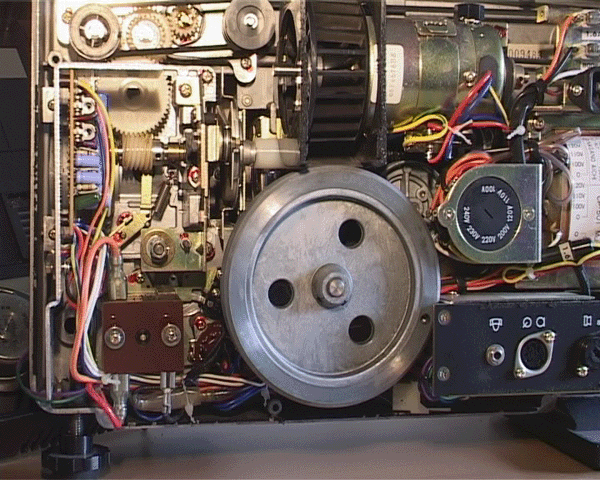

mais à mon avis sur la photo 002 et 007 en haut à gauche on voit bien les 2 potentiometres de réglages de vitesse. un pour 18 et un pour 24.
avant de les toucher:
ou tu les mesures, ou tu fais un repère avec un feutre.
@+



jcgrini

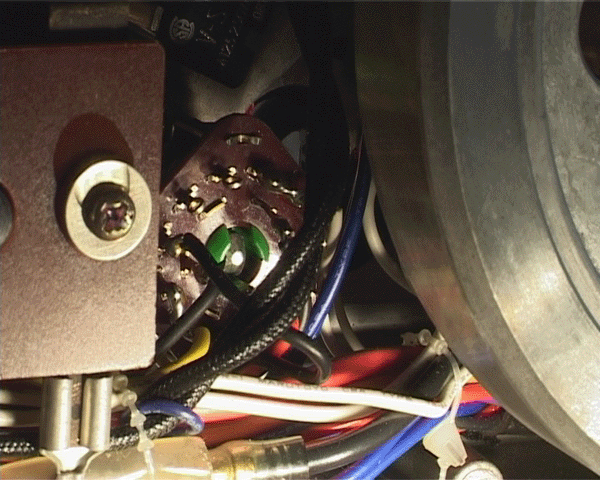

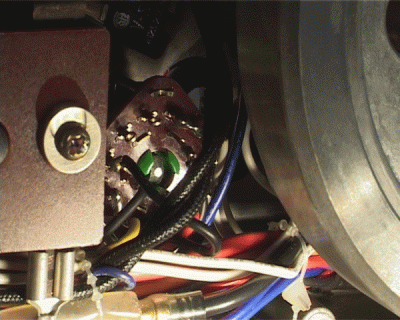

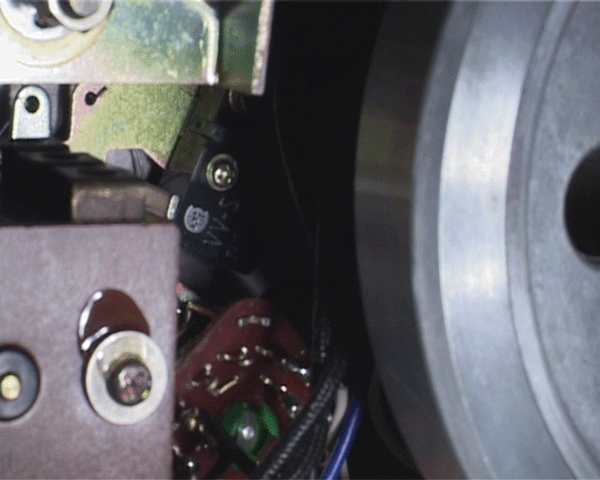

le bouton 18/24 i/s agit sur une roue ( commutateur ? ) avec des fils électriques
Il est à moitié caché derrière la grande roue.

Merci pour votre aide



le commutateur 18/24 commute certain fil des ces 2 mini potentiometres ajustables que l'on voit en haut à gauche justement.
tu peux suivre les fils (couleurs) pour confirmer mon intuition.
@+



Cher Mr jcgrini,

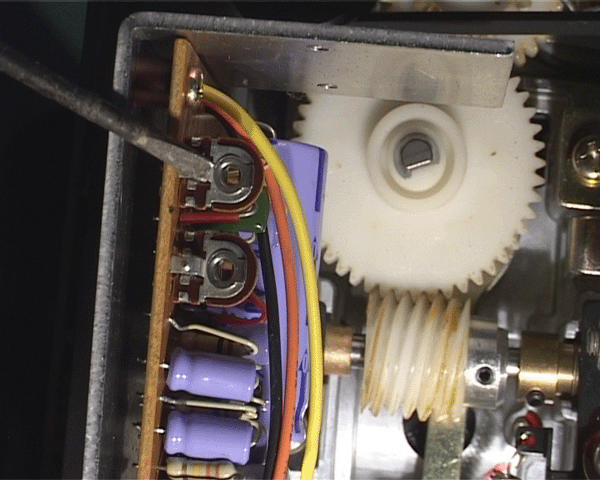

Je presume que j'ai trouvé les 2 potentiomètres ajustables.
Grand merci pour votre aide



c'est fort probable. mais n'ayant pas ce projecteur sous les yeux . .
je conseille de bien repérer la position actuelle. et tester le réglage projecteur en marche.
comme ça tu repèreras celui qui agit en 18 et celui en 24.
@+
