[CommentFaire?] V 6000 en panne

Discussion dans 'Sony Digital 8' créé par pierred81, 7 Juillet 2019.

  1. pierred81

    So

    Points Repaire:
    2 250
    Recos reçues:
    3
    Messages:
    674
    Appréciations:
    +7 / 12 / -0
    Bonjour à toutes et tous.

    J'ai ressorti ma V 6000 comme d'habitude (tout les 3 mois environ) et elle refuse de fonctionner!
    Pas de soucis, encore des Condensateurs défectueux je me dit, donc direction l'atelier et j'ouvre.
    Premier constat :
    - 3 Condensateurs de l'alimentation ont coulés.
    - 2 Condensateurs sur seconde carte ont coulés.
    Pas grave, je vais m’amuser, je suis à la retraite :laugh:.

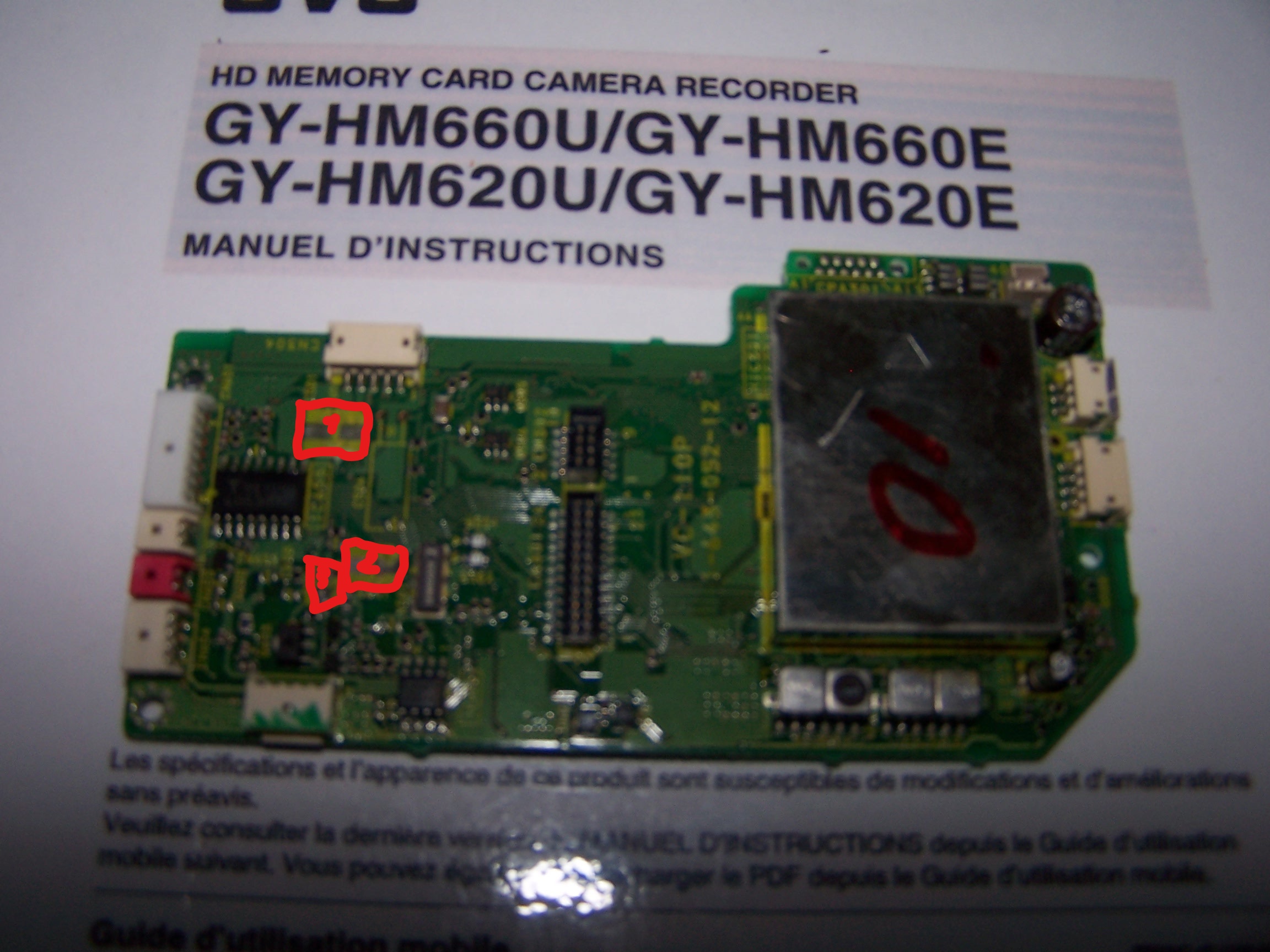

    Mais voici pas que dans le carter je trouve deux autre condensateurs de surface, donc je cherche leurs emplacement d'origine et second constat il en manque 3 sur le circuit VC 110p de la lentille.

    Donc voici mon problème, je ne connait pas les caractéristique ni l'emplacement de ces condensateurs.
    J'ai retrouvé des schémas d' elektrotanya.com mais pas ce circuit.
    Si vous avez ça dans vos cartons ou un lien...Merci.

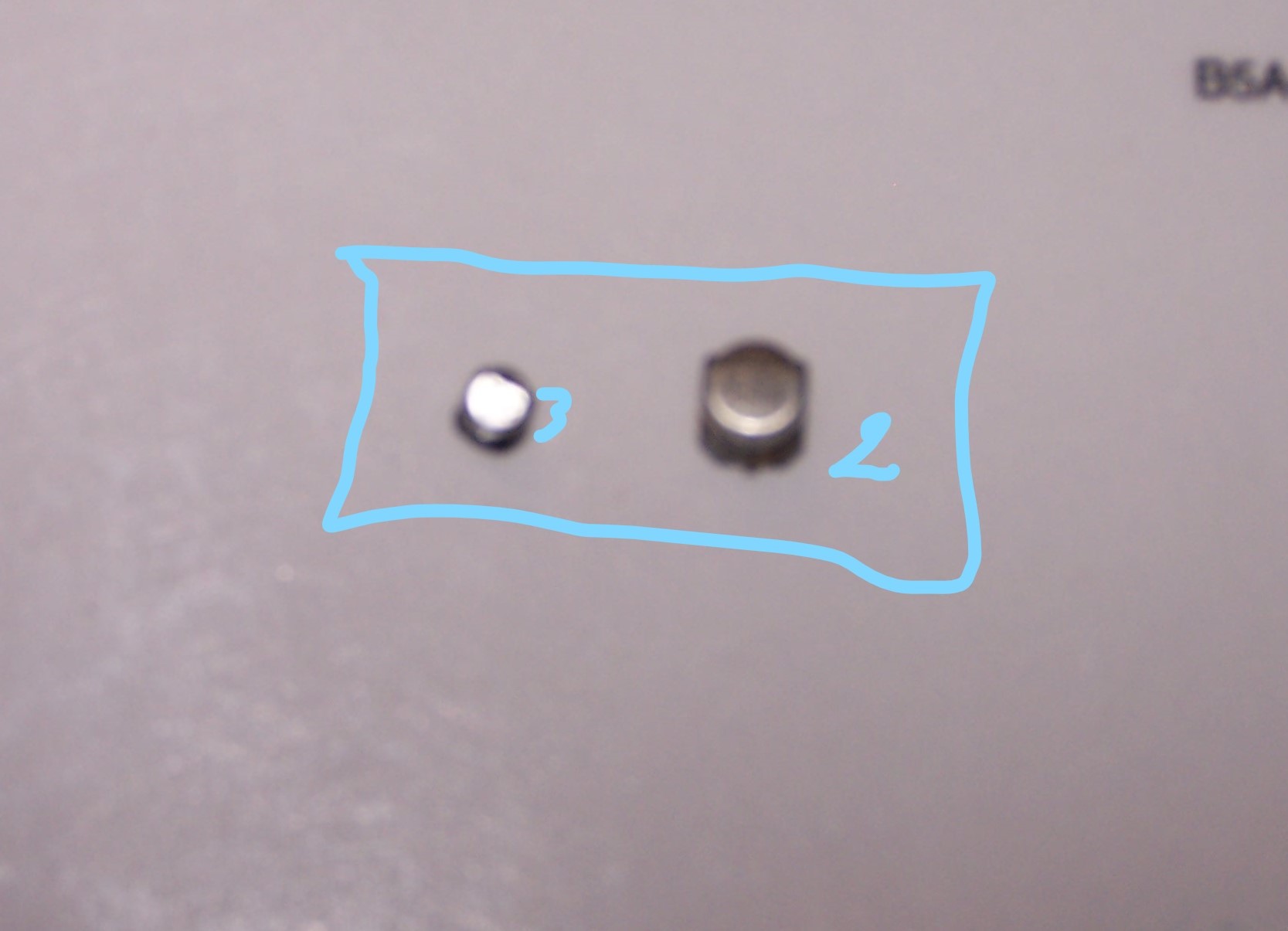

    Je joint les photos du circuit et des mini condensateurs retrouvés.


    Fichiers attachés:

  2. ogt

    ogt
    Conseiller Technique So

    Points Repaire:
    17 200
    Recos reçues:
    509
    Messages:
    21 559
    Appréciations:
    +572 / 1 131 / -30
    Attention, souvent sur les cartes il y a des emplacement pour composants, mais ceux-ci ne sont pas montés d'origine.
    Cela correspond à des modifs techniques passées ou futures.
    Mais effectivement, s'il y a des condensateurs qui se baladent dans le carter, c'est plus grave, et ceux-là il faut bien les remplacer.

    Olivier

  3. pierred81

    So

    Points Repaire:
    2 250
    Recos reçues:
    3
    Messages:
    674
    Appréciations:
    +7 / 12 / -0
    Bonsoir Olivier,
    Il y a effectivement des emplacements libre mais sur les trois positions notées les traces de soudures et oxydations sont bien présentes.
    Pour ce qui est des condensateurs électrolytique qui ont "coulés" j'ai bien les références et positions sur les cartes mais ceux que je trouve au fond du carter: mystère pour moi...

  4. jakovideo

    jakovideo Super Modérateur
    Modérateur So

    Points Repaire:
    15 150
    Recos reçues:
    226
    Messages:
    10 769
    Appréciations:
    +146 / 284 / -1
    Bonsoir Pierre, tu peux savoir ou étaient implantés ces condos car, en plus des 2 soudures, tu as toujours un petit point de colle, sur le CI, entre les 2 contacts soudés. Le problème est qu'il faut avoir une vue complète de toutes les cartes de la camera, sous un fort grossissement. Toutefois et sans vouloir te décourager , tu risque fort d'avoir beaucoup de boulot avec échec à la fin, même si tu as le temps à la retraite car les cameras V5000 , V 6000 et le modèle de poing CCD-V900 sont toutes les trois les plus difficiles à réparer ( je possédais un V900 à une époque et j'ai lu ça dans une revue spécialisée) . Et puis, si tu as trouvé qqs condos " fuitards" , cela peut vouloir dire qu'il y en a plein d'autres à changer. Cela fait maintenant au moins 15 ans que les techniciens de la FNAC ne veulent plus prendre en charge ce type de camera, la raison essentielle étant que certains CI possèdent plus de 2 couches et l'électrolyte des condos ( très corrosif ) peut avoir bouffé une ou plusieurs pistes internes. Il faut donc remplacer la carte qui, évidemment, n'est plus en stock depuis longtemps. Enfin , tu es prévenu !!!

    • Merci Merci x 1
    • J'aime J'aime x 1
  5. pierred81

    So

    Points Repaire:
    2 250
    Recos reçues:
    3
    Messages:
    674
    Appréciations:
    +7 / 12 / -0
    Bonsoir Jacques,
    Essayerait-tu de me décourager :mdr: Merci de tes conseils mais c'est trop tard j'ai commandé un lot de condensateurs.
    Mais il me manque celui dont j'ai trouvé les traces et la position des deux de la carte VC 110p de la lentille. Je désespère pas de trouver un schémas ou une autre V6000 à ouvrir pour les ref...
    je sais bien que c'est un dépannage difficile pour ne pas dire impossible mais c'est comme ma Canon XHA1, je peut pas m'en séparer. Ensuite cela me permet de me tenir "en forme" et faire bouger mes neurones.

    Pour l'instant je fait le manœuvre maçon chez mon fils donc la caméra est ouverte sur mon établi et va attendre que je trouve une solution.
    Pour tout ressouder c'est mon fils qui va le faire, il a de bon yeux et il ne tremble pas ;-).

    Merci pour tous les conseils et aide.:hello:

  6. jakovideo

    jakovideo Super Modérateur
    Modérateur So

    Points Repaire:
    15 150
    Recos reçues:
    226
    Messages:
    10 769
    Appréciations:
    +146 / 284 / -1
    Bjr ,
    " Essayerait-tu de me décourager " . Non Pierre , j'ai bien compris que tu étais comme moi cad curieux . Curieux de voir comment sont foutus les boyaux des machines, de tenter de les réparer et d'entretenir tes neurones mais, perso , c'était plutôt pour éviter le "coup de bambou " des SAV officiels . Je n'ai jamais donné un de mes camescopes à réparer sauf lorsque c'était encore sous garantie. J'avais un CCD- V900, comme déja dit, dans les années 90 et il s'est mis, d'un jour sur l'autre, à me produire des barres blanches horizontales superposées à la video. Quand j'ai expliqué le phénomène à un copain travaillant à la FNAC ( spécialiste cameras ), il m'a dit ceci : la direction a décidée de ne plus les prendre en charge car le client apporte une camera qui, certes, est en panne mais donne encore une image. Vu le nombre de condos à changer ( temps à passer ), vu la fragilité des micro-connecteurs, on va lui rendre une machine qui ne fonctionne plus du tout et il va râler. Et c'est ensuite que j'ai lu dans le magazine "Camera video " que le V900 faisait partie des cameras les plus difficiles à réparer. Donc pas étonnant, en temps qu"amateur ( même éclairé ) que je ne sois pas parvenu à le remettre sur pied. Du coup , j'ai acheté ma première camera numérique un TRV 900 en 2002 et elle, fonctionne encore même si je ne m'en sers plus. Moi qui ait dépanné, pendant 25 ans des magnétoscopes et des TV pour des amis, je considère la réparation d'une camera 100 x plus difficile . Amitiés

    • J'aime J'aime x 1
  7. pierred81

    So

    Points Repaire:
    2 250
    Recos reçues:
    3
    Messages:
    674
    Appréciations:
    +7 / 12 / -0
    ooo Reçu des condensateurs trop gros physiquement :sad: pourtant sur la description ils étaient du bon diamètre...mais plus disponibles et ils ont expédies des "équivalents"...
    Je cherche un autre fournisseur, si vous en connaissez :jap: Merci.

  8. homero

    So

    Points Repaire:
    16 000
    Recos reçues:
    492
    Messages:
    23 427
    Appréciations:
    +536 / 2 440 / -10
    RS anciennement Radiospares ?

  9. ogt

    ogt
    Conseiller Technique So

    Points Repaire:
    17 200
    Recos reçues:
    509
    Messages:
    21 559
    Appréciations:
    +572 / 1 131 / -30
    Ce n'est pas ce qui manque !
    par exemple
    Conrad : Composants passifs | Conrad.fr
    Radio Spare : Passifs | gamme inégalée, livraison rapide - RS Components
    Electronique Diffusion : Elecdif.com, Electronique, Alarmes, Modélisme, Outillage et Son
    Gotronic : Composants électroniques et robotiques | GoTronic
    E44 : Bienvenue sur le site de E44 électronique
    ....
    Actuellement je me sert chez Conrad, qui a un grand catalogue de composants.

    Olivier

  10. pierred81

    So

    Points Repaire:
    2 250
    Recos reçues:
    3
    Messages:
    674
    Appréciations:
    +7 / 12 / -0
    Bonsoir et merci pour les liens.

    Conrad; composants non disponibles
    Electronique diffusion: non disponibles
    Gotronic, non disponible
    E44: diamètre extérieur trop grand = 10
    Farnell: diamètre extérieur trop grand = 10

    Radio-spares je connaissais comme fournisseurs Pro. Je vais voir si ils livrent les particuliers, j'ai toujours leur catalogue et vais le consulter.

  11. ogt

    ogt
    Conseiller Technique So

    Points Repaire:
    17 200
    Recos reçues:
    509
    Messages:
    21 559
    Appréciations:
    +572 / 1 131 / -30
    • Je recommande ! Je recommande ! x 1
    • Merci Merci x 1
  12. pierred81

    So

    Points Repaire:
    2 250
    Recos reçues:
    3
    Messages:
    674
    Appréciations:
    +7 / 12 / -0
    :sad: Je voulais faire l'inventaire de tous les condensateurs que je pouvais remplacer pour ne pas "bricoler" et misère! derrière deux condensateurs "coulés" cachaient un plus gros soucis les pistes cuivre sont partiellement disparue, rongées :o je vais pas me lancer dans ce nouveau problème.
    Je vais remiser la V6000 et voir si un jour le courage me reprend ou je la garder pour pièces.
    Merci à tous de vos conseils.

    PS: Jacques, Je perd pas espoir de la remonter.;-) Quant il fera plus frais...
