Upgrade config ... DVR

et pour le montage :




pour les ssd M2

1 de 500 go pour windows et les programmes
1 de 4 to pour tes projets DVR

n'importe quel ssd M2 nvme 2280 (key M) pcie 3.0 x4
par exemple
Amazon.fr



Très bien, donc ensuite je pourrai selon les cas ajouter 1 ou 2 M2.
Mais qule rapport avec ce que tu écris plus
haut : c’est peut être du aux Ssd/hdd. ?



Tu m’a encore devancé. j’ai déjà un M2 Nvme.
qui est mon disque système. Donc je pourrais en avoir 3 ?



oui, mais le plus important c'est d'avoir les ssd M2 sur la carte pcie x8

soit tu bascules ton disque système ssd M2 sur la carte pcie x8
et tu rajoutes un autre ssd M2 sur la carte pour les projets DVR

soit tu prends 2 autres ssd M2 pour la carte pcie x8 (1 ssd M.2 pour windows + 1 ssd M.2 pour les projets DVR)
et tu transformes ton samsung 960 en disque de stockage
dans ce cas la, il ne bouge pas car il doit déjà être branché dans le slot M2_1 de la carte mère

le rapport c'est qu'avec ce montage, en plus du GPU
tu as ton disque système et ton disque de projets DVR qui sera aussi directement géré par le CPU

pour imager, la carte pcie x8 + les 2 ssd M2 (géré par le CPU) c'est un peu comme si tu te servais de tes 2 bras pour prendre des trucs
plutôt que de demander a quelqu'un d'autre (le chipset) de te les passer et de les prendre avec 1 seul bras a travers une trappe
il y a moins de risques et ce sera plus efficace et plus rapide

au vu des résultats de tes tests, c'est le premier boost a faire sur ta config actuelle

regarde dans ton bios pour prendre la carte adapté



Ok. Je fais ça demain après-midi. Merci infiniment pour ta patience.
JB



il a pas un slot M.2 libre sur la carte mère ?



Bonjour a toi,
Si, je m’en suis souvenu hier soir. Et je vais l’utiliser. Mais en l’utilisant je supprime un des accès a un SATA.
je vais donc suivre la procédure de Jazzyjez, pour au moins rajouter ces deux M2.
Merci.
Bonne journée.
JB



Si mais tous les slots M.2 de la carte mère sont gérés par le chipset

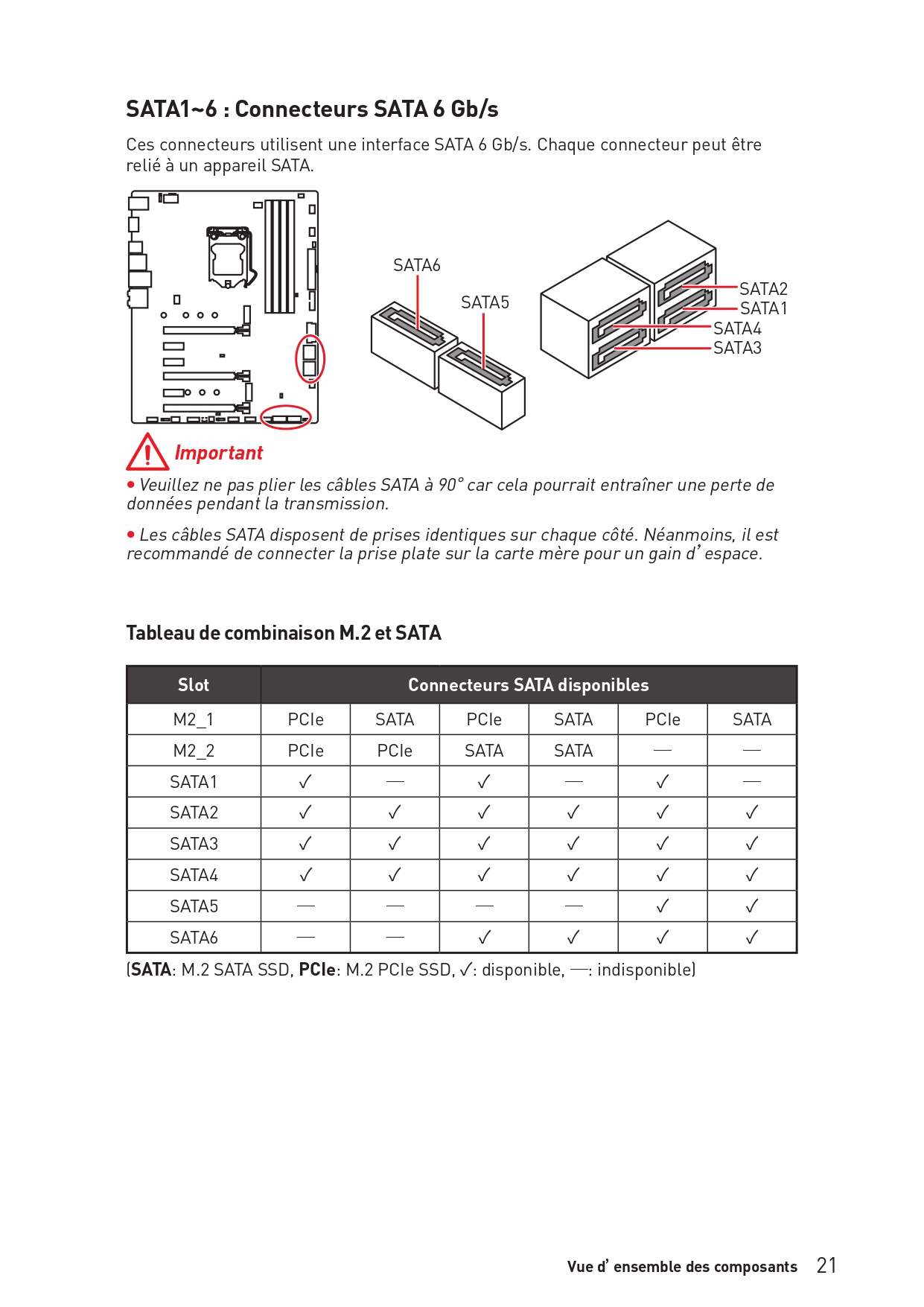

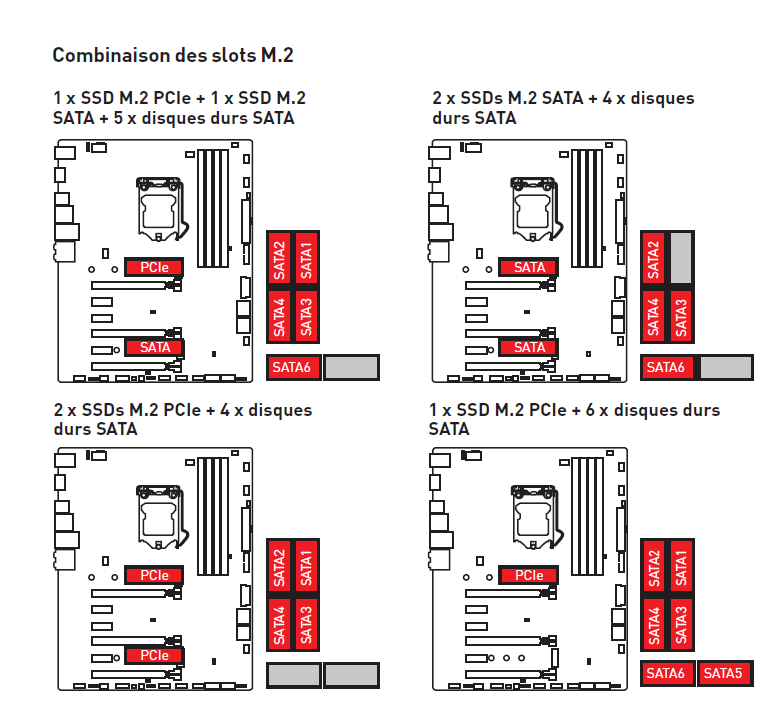

exact...il y a des limitations en fonction du nombre et du type de hdd/ssd connectés
vu les disques que tu as indiqué dans ton 1er message, tu te situes dans l'avant dernière colonne



Bonjour à toi,
J’ai regardé comment cloner mon disque C avec Acronis et ça va le faire.
J’ai par ailleurs découvert en regardant les M2 Nvme qu’il existait plusieurs générations de M2 NVME 2280.
Faut-il nécessairement pour la bifurcation des 3x4 ou tous font-ils le job ?
Par ailleurs je vais aussi et en premier lieu utiliser l’emplacement disponible. Dois-je utiliser le même type que celui qui est dans le 1er emplacement ?
A+



J’y suis…
Peg 0 Max link speed …..Gen3
Peg 1 idem………………..Auto
En validant Peg 1 …carre gris
Et
Auto en jaune (donc validé)
Gen1
Gen2
Gen3
Rien d’autre



oui ils existent plusieurs générations de M2
pcie 3.0 / pcie 4.0 / pcie 5.0

ta config cpu/carte mere fonctionne en pcie 3.0 maximum

donc soit tu prends des ssd m2 pcie 3.0 x4, le max de ta config
soit des 4.0 ou 5.0 mais ils seront bridés en 3.0

comme ecrit plus haut, tu peux prendre n'importe quel ssd M.2 tant qu'il est NVME Pcie 3.0 minimum
c'est ton budget et la dispo sur les sites qui aidera ton choix

c'est la carte mère qui fait la bifurcation (si elle a la fonction intégré)
si c'est pas le cas, il faut prendre une carte pcie x8 avec controleur intégré pour les M.2, qui elle fera la bifurcation

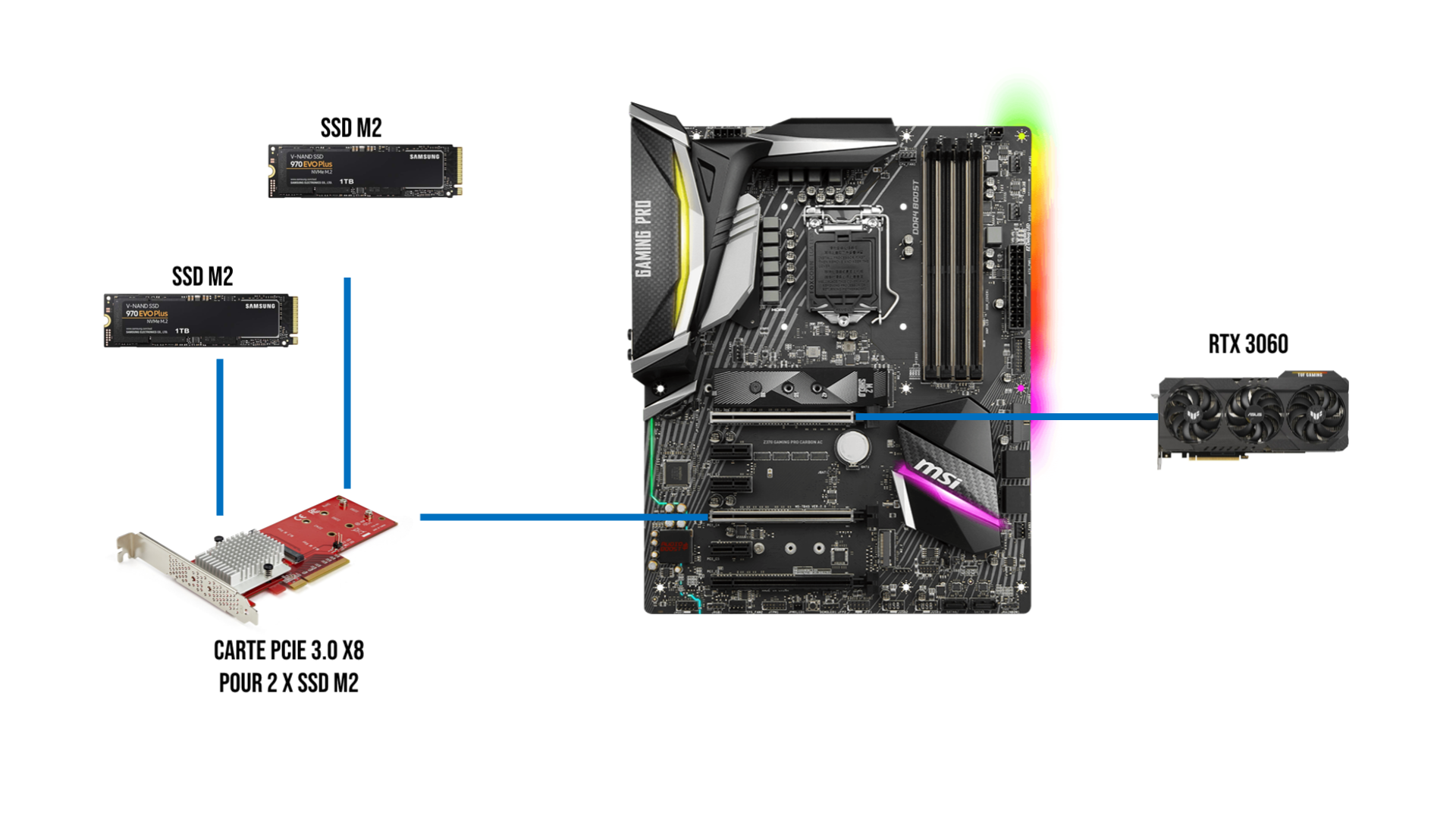

regarde le schéma que j'ai posté plus haut pour le branchement

il faut brancher la carte pcie pour les M.2 sur le grand slot "argenté" qui est libre
le 1er slot "argenté" situé en haut, tu ne le verras pas car il y a déjà la RTX 3060 branché dessus



il semble donc que ta carte mère ne peut pas opérer la bifurcation

il te faut donc une carte avec contrôleur intégré qui va se charger de la bifurcation

Amazon.fr

prends celle en occasion (PEX8M2E2 a 97.28 €)
et investis la différence dans les ssd M.2

vu la flambée des prix et la pénurie qui commence

déplace ton disque système M.2 samsung 960 dans le 1er port SSD M.2 de la carte controleur pcie x8

et achètes juste un ssd M.2 de 2 to (ou 4 to) pour les projets DVR
que tu connectes dans le 2eme port M.2 de la carte contrôleur pcie x8

Amazon.fr (M.2 pcie 4.0 x4 - 2 TB)
ou
Amazon.fr (M.2 pcie 3.0 x4 - 4 TB)



et pour finir

une fois que tu as branché la carte contrôleur des ssd sur le port PCI_E4 de la carte mère

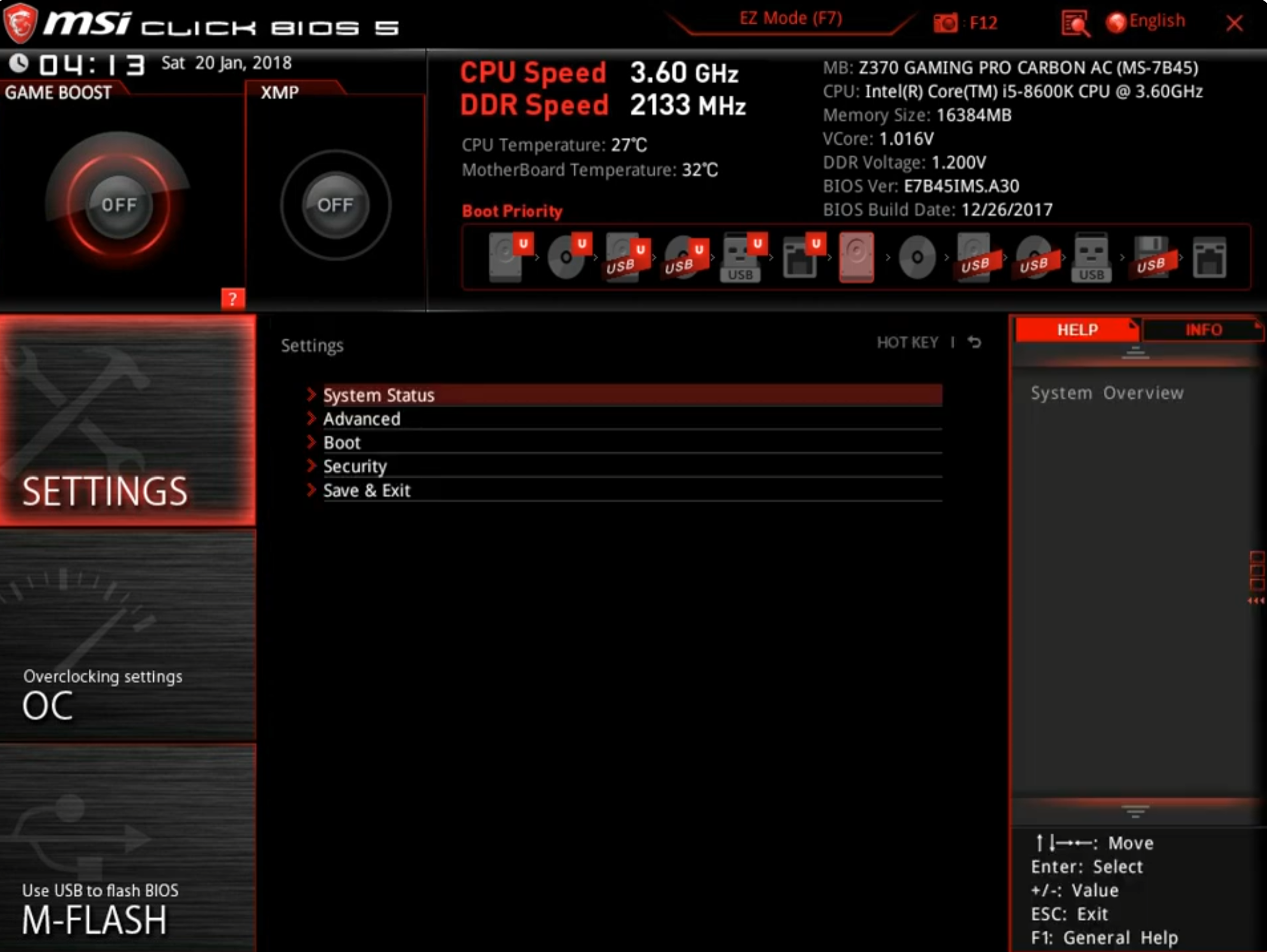

il faut que tu accèdes au bios

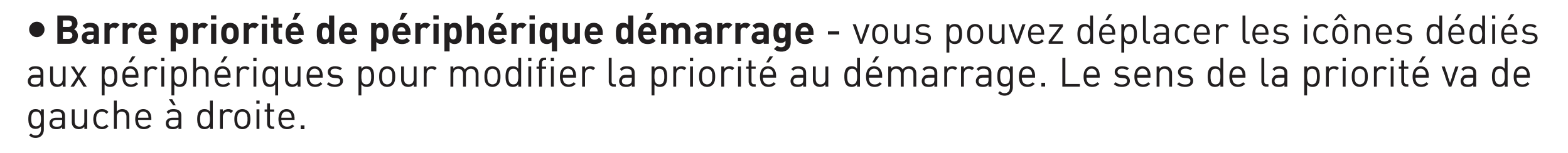

et dans l'espace "Boot Priority" en haut a droite
ou y'a les icones de disques durs
tu trouves ton disque système et tu le déplaces tout a gauche



puis tu fais F10 pour sauvegarder

le pc va redémarrer sur ton disque système

vu les stats d'utilisation de ton cpu/gpu, il ne devrait normalement plus y avoir de ralentissements



maj :

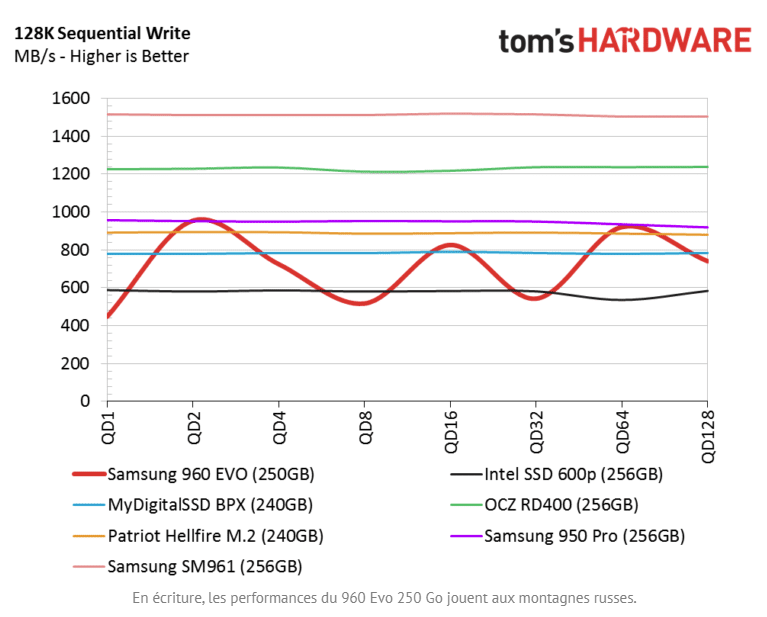

les performances de la version 250Go de ton ssd M.2 samsung 960 EVO ne sont vraiment pas top

Test : SSD Samsung 960 EVO, du meilleur au pire selon la capacité



il serait préférable de le remplacer par un autre pour ton système windows
Amazon.fr



Bonjour a tous

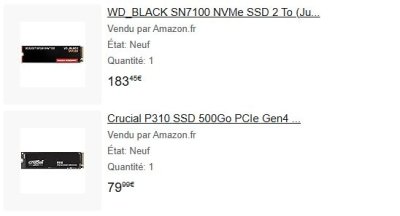

Voici ce que j’ai commandé.
Merci.
La suite en MP pour ne pas encombrer.
A+
JB
