Une Tête Pan/Tilt maison

Discussion dans 'Fabrications maison' créé par Gilles 87, 12 Mai 2010.

Tags:
  1. Gilles 87

    Points Repaire:
    1 520
    Recos reçues:
    5
    Messages:
    442
    Appréciations:
    +0 / 0 / -0
    Bonjour

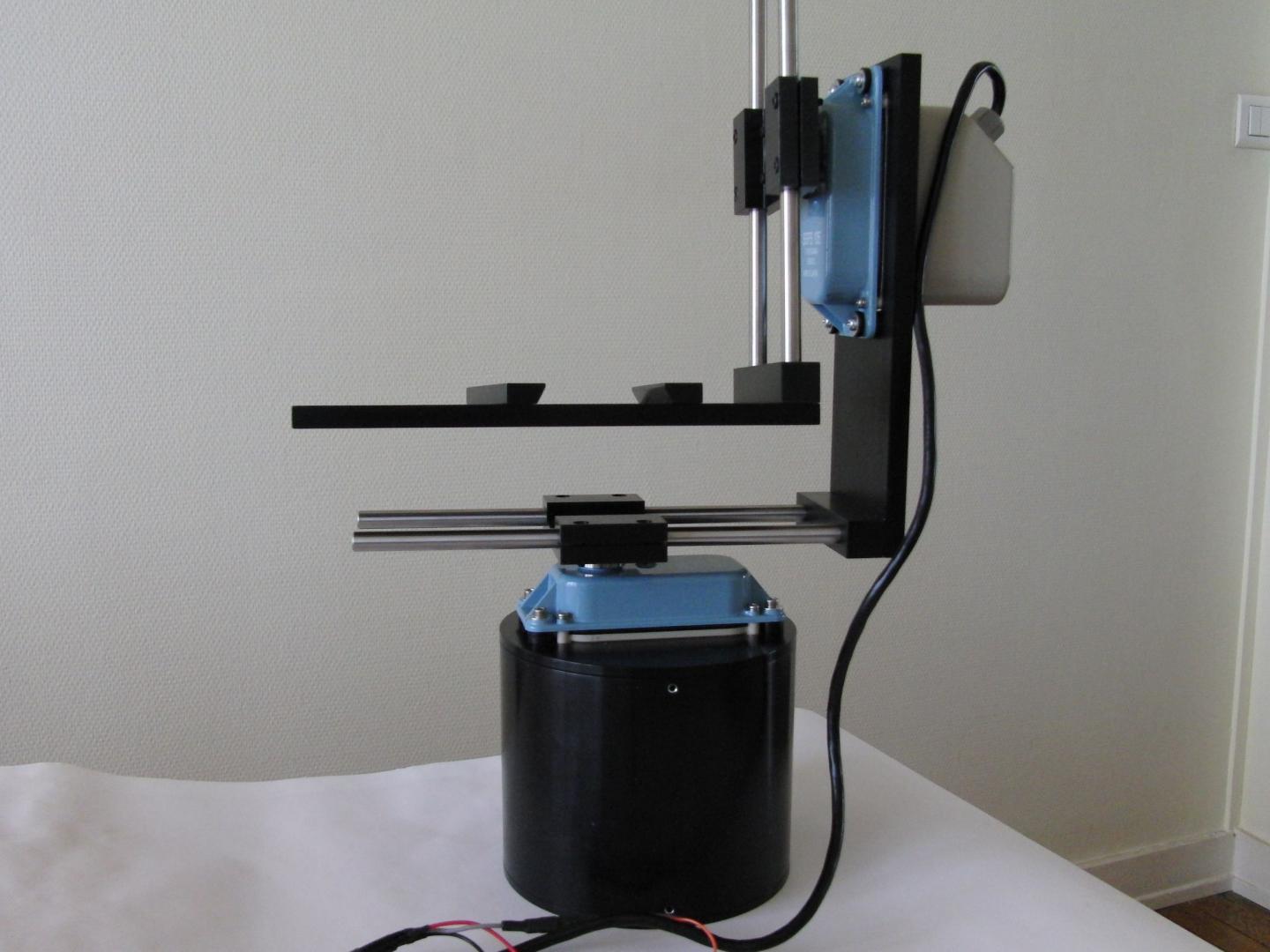

    ci joint une photo de tête pan/tilt en cours de réalisation, bientôt l'ajout d'un axe roll.


    Fichiers attachés:

  2. ROLLAND

    So

    Points Repaire:
    8 830
    Recos reçues:
    105
    Messages:
    2 032
    Appréciations:
    +0 / 49 / -0
    Jolie !!!! :good:

    Affaire à suivre de près !

    ROLLAND:jap:

  3. Snivel

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    882
    Appréciations:
    +0 / 1 / -0
    ça envoie ! :)

    Pièces usinées sur mesure ou bien dans le marché ?
    notamment les fixations sur les servos.

    Je suis en train d'en faire une aussi. (avec roll)

  4. Gilles 87

    Points Repaire:
    1 520
    Recos reçues:
    5
    Messages:
    442
    Appréciations:
    +0 / 0 / -0
    J'ai tout fait sur mesure avec mes petites mains, sauf les servos. Le roll est en cours mais pour bien faire tout doit à la fin passer par un "contact slipring" électrique au moins sur l'axe pan, c'est pénible à fabriquer mais faisable. Pour info elle se monte sur un bol 100 ou 150 mm.

    A+

  5. Snivel

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    882
    Appréciations:
    +0 / 1 / -0
    Encore Félicitation alors...
    J'aimerais bien avoir l'équipement ! :)
    Du coup, j'essaie de faire ça avec du profil alu

  6. laurentsau

    Points Repaire:
    1 200
    Recos reçues:
    2
    Messages:
    156
    Appréciations:
    +0 / 0 / -0
    c'est vraiment super joliment fabriqué

    c'est du metale ?

  7. Gilles 87

    Points Repaire:
    1 520
    Recos reçues:
    5
    Messages:
    442
    Appréciations:
    +0 / 0 / -0
    Oui c'est du métal, Snivel pour l'équipement je travaille dans l'atelier d'un ami avec mon métal et mes outils mais pas mes machines. C'est à mon avis la plus simple des solution avant d'investir, mais j'y pense, une bonne petite CNC acheté en Angleterre.

    Par contre on doit pouvoir trouver des coulisses toutes faites mais à réusiner. Pour le profilé c'est également une bonne solution mais l'approche est différente.

    A+

  8. Gilles 87

    Points Repaire:
    1 520
    Recos reçues:
    5
    Messages:
    442
    Appréciations:
    +0 / 0 / -0
    Tête 3 axes en devenir

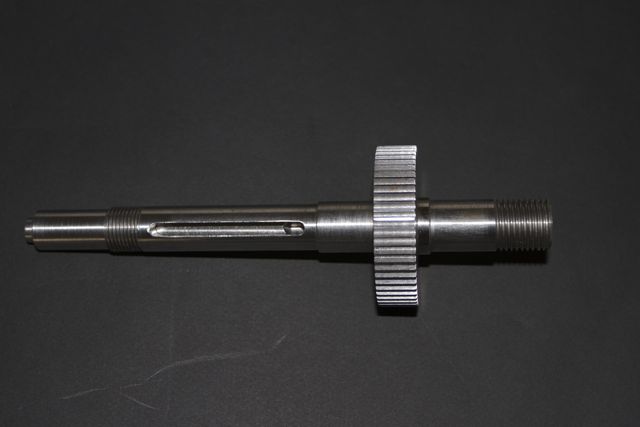

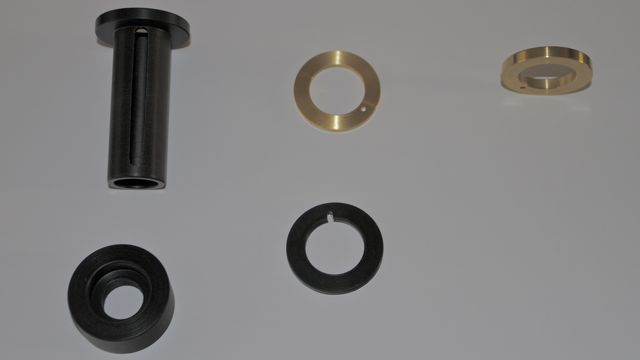

    Quelques images du futur axe PAN, avec son collecteur tournant (slipring) 10 contacts, avant traitement, dorure des contacts, traitement et câblage de l'arbre.
    Le collecteur étant en cours de réalisation, il n'est pas sur les images.


    Fichiers attachés:

  9. Gilles 87

    Points Repaire:
    1 520
    Recos reçues:
    5
    Messages:
    442
    Appréciations:
    +0 / 0 / -0
    Merci Arthur

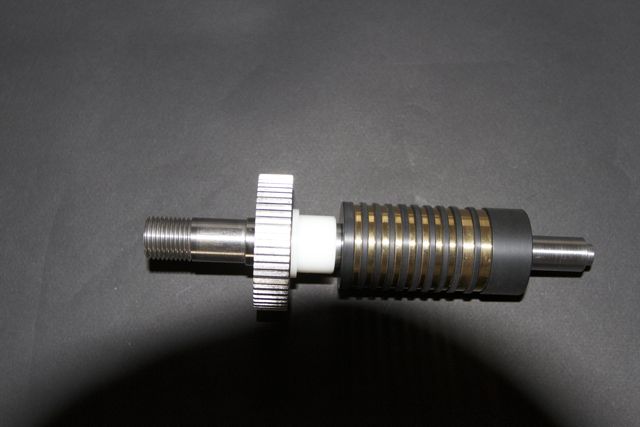

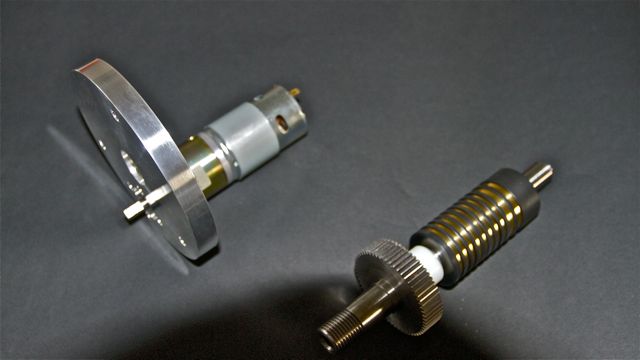

    Quelques images du futur contacteur tournant axe principal (Pan) écalté, l'arbre est monobloc, l'isolant en Acétal, les contacts en CuBe. l'ensemble n'est toujours pas poli, ni traité.

    Je ne vous cache pas qu'il y a quelques petites astuces de fabrication, mais qui cherche, trouve. en fait le secret c'est la finition de surface proche du "polissage optique" remarquez que le travail reste à faire.

    Les balais sont en cours de fabrication par photodécoupe en France (pas par moi, c'est un autre métier).

    L'électronique permet de piloter l'ensemble en vitesse ou en position, par signaux PWM ou numériques.

    La suite plus tard.

    A+

    Gilles


    Fichiers attachés:

  10. villabonni

    Points Repaire:
    1 200
    Recos reçues:
    3
    Messages:
    292
    Appréciations:
    +0 / 4 / -0
    Bravo

    Très jolie travail, la suite en image, vite :bravo:

    Christophe
