[Problème] Uher 4000 IC ne lit pas et n'enregistre pas

Quand je dis "avec quoi en source" je veux dire qu'est-ce que tu injectes comme signal dans le magnéto : un micro, une radio, un générateur....
Sur quelle prise et quelles pin de la prise.


Si tu entres un micro, c'est de l'asymétrique masse en 2 et signal en 3

Sur l'entrée Radio/Phono soit entre 1 et 2, soit entre 3 et 2
La pin 2 c'est la masse.



Un multimètre ne mesure qu'une valeur de niveau de tension ou d'intensité, sans distinction entre de l'audio, du bruit ou une alimentation.

En audio, faut un générateur de signal audible, et une écoute (casque haute impédance ou enceinte amplifiée)

On sort le multimètre et/ou l'oscillo lorsqu'on localise l'étage où le son ne passe plus.

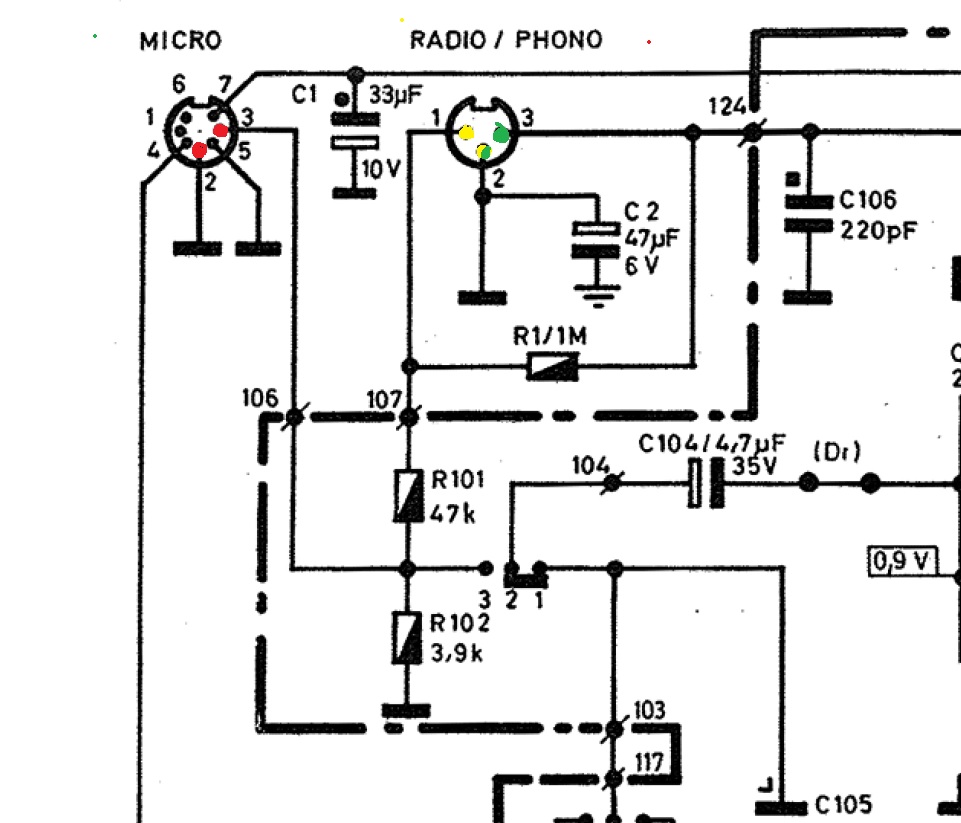

Impossible de te répondre, car il y a peut-être des modifications qui ont été faites, mais sur les 4000/4200/4400, l'entrée micro est asymétrique.
Point chaud en 3
Point froid/masse en 2
sur les 1000 l'entrée micro est symétrique.
Point chaud en 3
Point froid en 1
masse en 2

Sauf bidouillage, un micro qui fonctionne sur le 1000 ne fonctionnera pas sur les 4X00 et inversement.

Il faut remonter la chaine soit depuis l'entrée vers la sortie soit de la sortie vers l'entrée.



On ne peut pas brancher le même micro avec le même cable sur une entrée symétrique et une entrée asymétrique.
Sauf bidouillage non documenté ici.

Si tu ne dis pas tout, on ne peut pas suivre.



J'ai relus l'autre discussion.

Micro symétrique mais cablé en asymétrique.
Mauvais fonctionnement sur l'Uher 1000, puisqu'il n'utilise qu'un demi enroulement du transfo.
Désolé, je pensais que tu l'avais cablé en symétrique.



J'ai bossé avec un Uher 1000 , je n'utilisais pas les micros de la marque, plutôt à l'époque des dynamiques Beyer M66, Sennheiser MD21, AKG .... jamais eu de problème, suffisait d'avoir les adaptateurs Cannon XLR > DIN bien câblés.



C'était inutile de reproduire ce que fait la bande magnérique.

Il faut injecter le signal sur le circuit et écouter si le signal sort.
Pour ça, il faut ouvrir et travailler au niveau du circuit imprimé et des composants.

N'importe quel micro dynamique ou électret alimenté convient.

Je crois que la série 1000 n'était pas proposée avec un micro de marque.
