[Problème] Uher 4000 IC ne lit pas et n'enregistre pas

Discussion dans 'Matériel de prise de son et de mixage' créé par slp-diaph, 4 Novembre 2024.

Tags:
  1. slp-diaph

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    46
    Appréciations:
    +0 / 1 / -0
    Bonjour,
    J'ai récupéré un Uher 4000 IC qui ne lit pas et n'enregistre pas, les têtes sont propre et j'ai un micro Uher M517 : pensez vous que cela puisse être un problème de condensateurs ?
    Merci

  2. mafach

    Points Repaire:
    4 680
    Recos reçues:
    49
    Messages:
    2 005
    Appréciations:
    +49 / 224 / -1
    Bonjour,

    Il faudrait préciser davantage les conditions d'essai.
    Si par exemple l'écoute se fait avec le HP intégré et que ce soit l'ampli de ''puissance'' qui est HS, ça ne veut pas dire que le magnéto n'enregistre pas, ni qu'il ne lit pas.

  3. slp-diaph

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    46
    Appréciations:
    +0 / 1 / -0
    L'écoute se fait par le HP intégré ; mais de toute façon le Vu-mètre est inactif aussi bien en lecture qu'en enregistrement.
    En lecture, je peux penser que le potentiomètre est en cause : car lorsque je le manipule avec énergie, il émet des crachotements sur l'HP.

    #3 slp-diaph, 4 Novembre 2024
    Dernière édition: 4 Novembre 2024
  4. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    273
    Messages:
    23 061
    Appréciations:
    +655 / 3 683 / -80
    Il faut déjà voir si en direct tu as du son ou pas.
    Si tu entends des crachotements, c'est déjà que le HP n'est pas HS:D

    Le micro, c'est celui de l'Uher 1000 ?

  5. slp-diaph

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    46
    Appréciations:
    +0 / 1 / -0
    Oui c'est le même ( M517 ).
    Pour brancher en direct , il me faut un cordon : j'ai pas ! :rolleyes:

  6. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    273
    Messages:
    23 061
    Appréciations:
    +655 / 3 683 / -80
    La prise de ton micro est cablée pour l'Uher 1000 qui est symétrique, or le 4000 est en asymétrique.

    Quand je dis de controler en direct, c'est en mode enregistrement et voir ou plutôt écouter la sortie.

  7. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    273
    Messages:
    23 061
    Appréciations:
    +655 / 3 683 / -80
    Un cordon de test se fabrique sur mesure.

    Tu prends un cable RCA/RCA, jack/RCA ou autre, tu coupes une prise et tu soudes deux trombones, pas l'instrument de musique mais l'attache-feuillets, :D et une fois déplié, tu peux l'enficher dans les pinoches de la DIN.

    • Merci Merci x 1
  8. slp-diaph

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    46
    Appréciations:
    +0 / 1 / -0
    :mdr: :bravo:
    Je vais faire ça !

  9. slp-diaph

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    46
    Appréciations:
    +0 / 1 / -0
    Bonjour,
    Bon ben, je n'ai pas encore testé en mode enregistrement en direct, mais en mode lecture branché sur un ampli, il ne se passe rien... Aucun son.

  10. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    273
    Messages:
    23 061
    Appréciations:
    +655 / 3 683 / -80
    Tu as pris la sortie modulation sur la DIN radio/phono entre les pin 3 et 2 ?

    Les circuits d'amplification étant communs à la lecture et à l'enregistrement, le test du direct lèverait le doute sur la partie électronique.
    En lecture, ce peut être un souci de tête.

    Ne pas oublier que c'est une usine à gaz au niveau des inverseurs lecture/enregistrement et que le moindre faux contact peut rendre l'appareil muet.

  11. slp-diaph

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    46
    Appréciations:
    +0 / 1 / -0
    Après test du direct et vérification des contacts, rien ne se passe : je pense que l'ampli est HS... mais je ne sais pas où il se trouve et si je peux réparer.
    Puis-je tenter quelque chose ?

  12. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    273
    Messages:
    23 061
    Appréciations:
    +655 / 3 683 / -80
    Tu as testé avec quoi en source et à quels points d'injections et quels points de mesure/écoute ?

    As-tu le schéma de ton 4000 IC ?

  13. giroudf

    So

    Points Repaire:
    15 400
    Recos reçues:
    510
    Messages:
    19 092
    Appréciations:
    +816 / 3 522 / -35
  14. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    273
    Messages:
    23 061
    Appréciations:
    +655 / 3 683 / -80

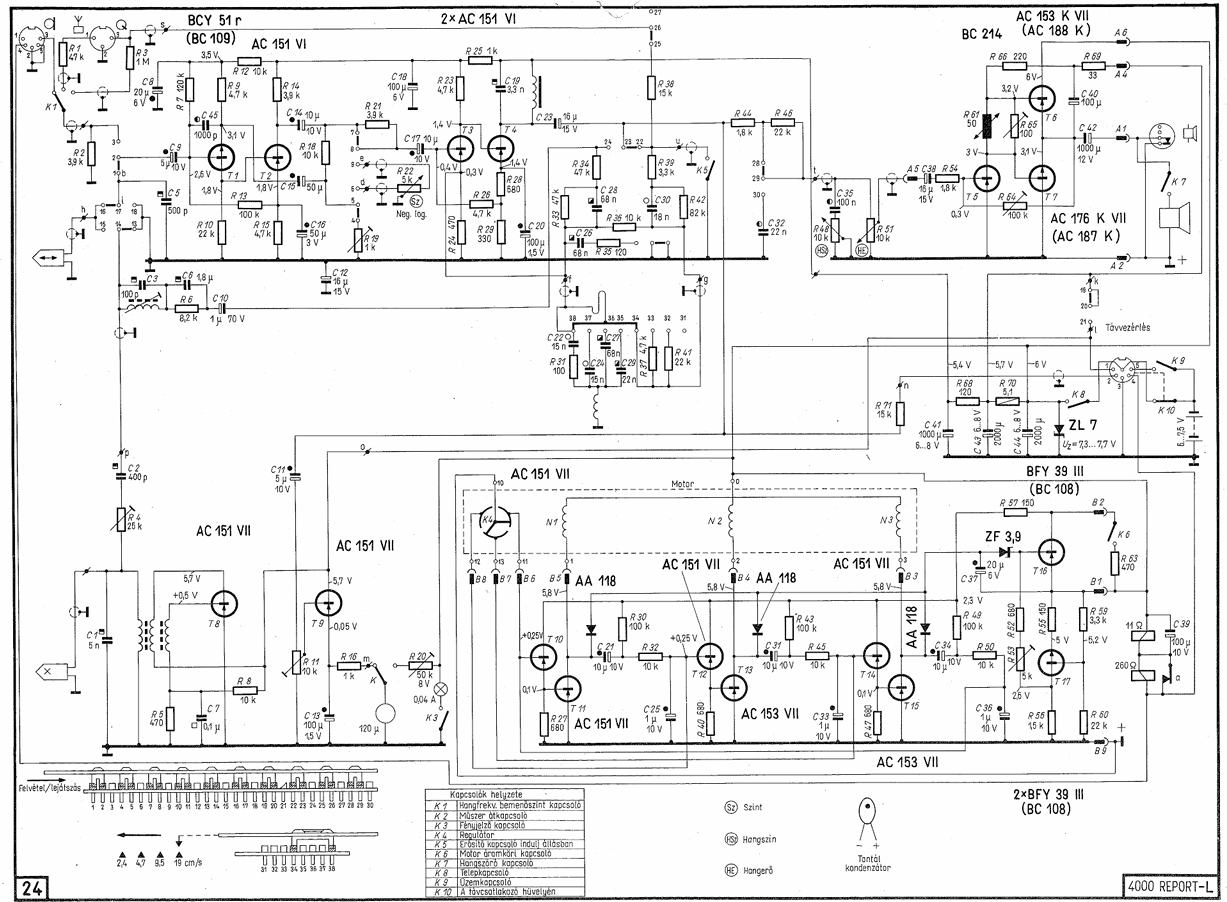

    Non, ça c'est le 4000-L pas le 4000-IC

  15. slp-diaph

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    46
    Appréciations:
    +0 / 1 / -0
    J'ai testé en source sélecteur sur tape et en écoute, j'ai essayé de la même façon avec le 1000, ça passe nickel.
    J'ai un shéma du 4000 IC en pdf : je te joins le lien car le fichier est trop lourd pour le mettre en PJ.
    https://www.cryptomuseum.com/covert/rec/uher/report/files/uher_4000_4200_4400_service_full.pdf
    En électronique je ni connais pas grand-chose : je sais juste faire des soudures sur un circuit, changer un chimique si on me dit où...:rolleyes:. J'ai un multimètre comme outil de mesure : point barre !
