[Problème] TV qui s'éteint toute seule

J’ai en « face de moi » un vrai passionné. J’ai remis le nez dans ma carte ce soir, je ne suis pas un fin connaisseur mais quand j’ai un truc en tête j’aime bien allé jusqu’au bout (puis j’adore tester mais de façon réfléchit). J’ai un fluke 117c avec fonction capacimètre. J’ai testé 5 condo ce soir 4 ok et 1 bizarre. Je fais 3 mesures à chaque fois pour savoir si j’ai bien la même tout le temps.
J’ai besoin d’un avis. J’ai un condo, en l’occurrence le C933, qui m’affiche à plusieurs reprises 453yF pour 470yF! J’ai peut être trouvé une piste non? Ou est ce dans la marge d’erreur?

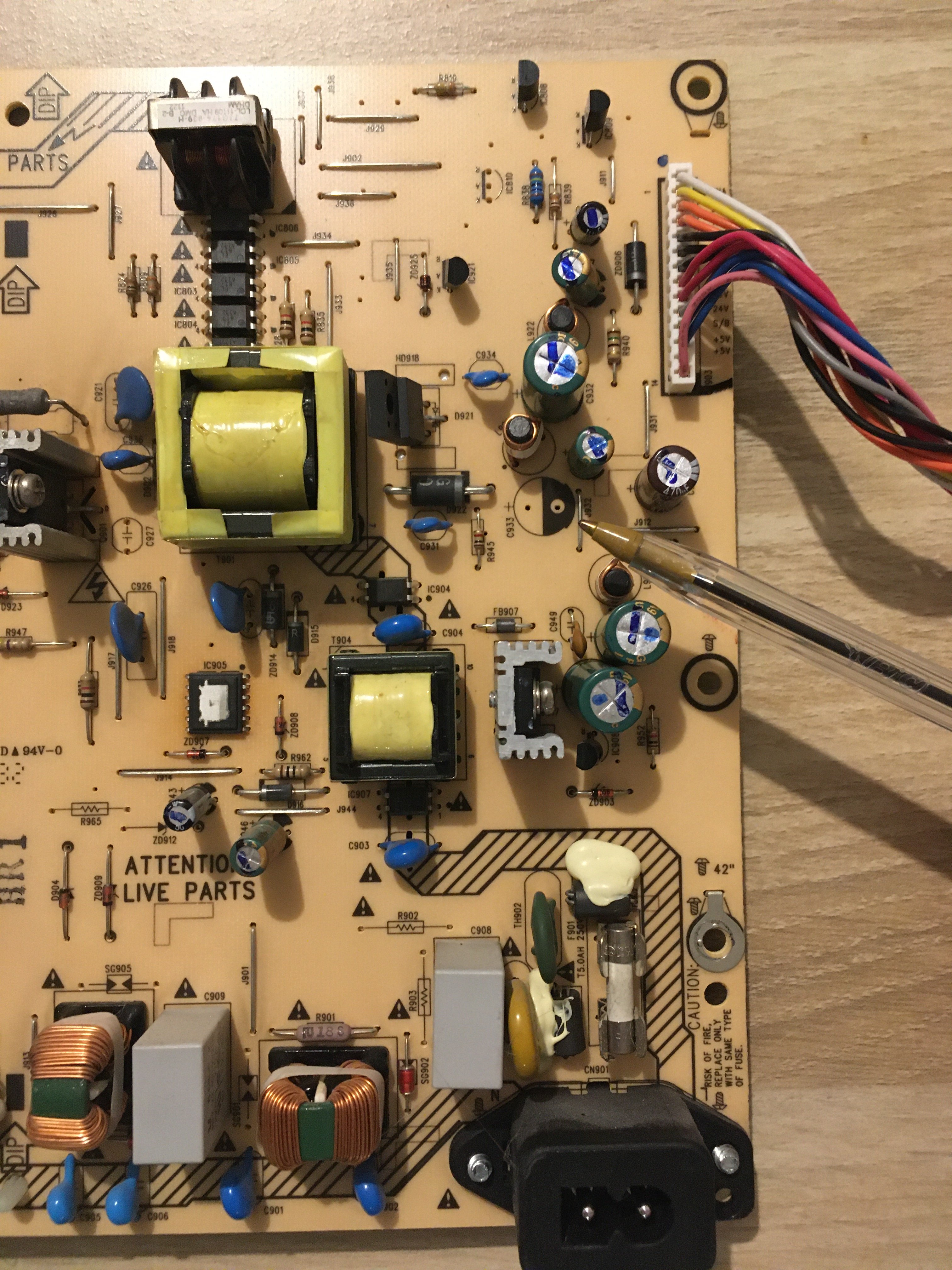

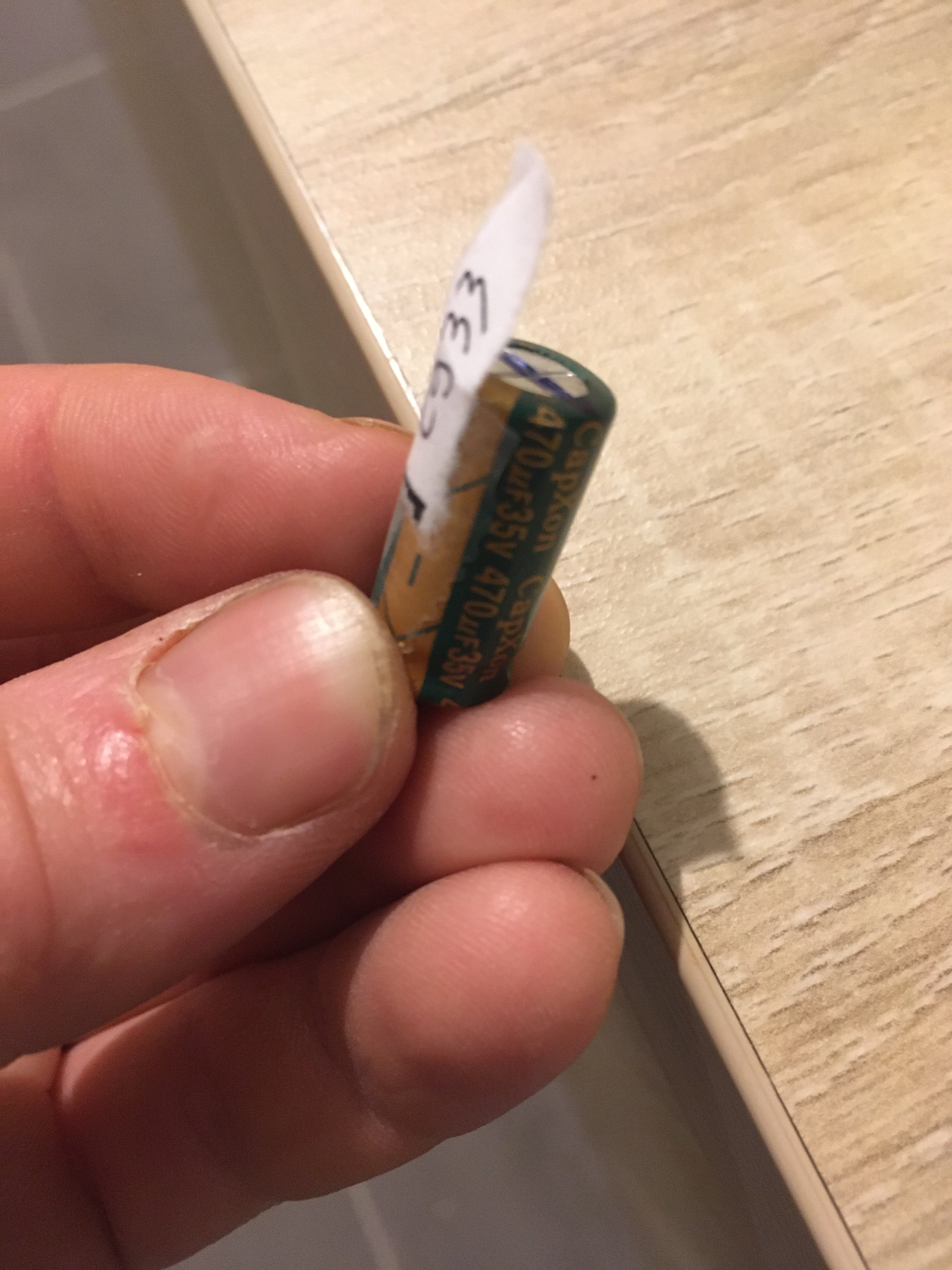

Je ne sais pas si ça peut aider mais voici 2 photos du fameux c933.



Ah dommage j’avais bon espoir :/. Oui j’ai bien vu qu’il y avait un sens .
Le Fluke c’est celui de mon beau frère qui à travaillé comment agent de qualité sur des groupes indus, il a du s’équiper à ce moment là.
Vu que ça a l’air de bien se dessouder et ressouder, je vais continuer mes petites recherches alors (notamment prêt des éléments chauffants).
J’ai regarder vite fait pour une carte, il y en a vendre sur le net pour une 100aine d’euros, 80 la moins cher il me semble. Je me suis dit que ça serait éventuellement la dernière piste ou alors l’achat d’une tv connectée moyenne gamme (autour de 400e).



Bon tout les condo verticaux ont été testés et RAS.



Ah ce n’est pas faux! Mais là je ne sais pas faire.
Pour info je viens de passer la mâtiné à tout tester, résistances, condensateurs, diodes et rien d’anormal à priori... Ma patience va être mise à rude épreuve je crois.



Bon je viens de regarder une petite vidéo explicative, donc j’ai tester. Je vous donne mon retour. Je ne sais pas si c’est la bonne méthode.

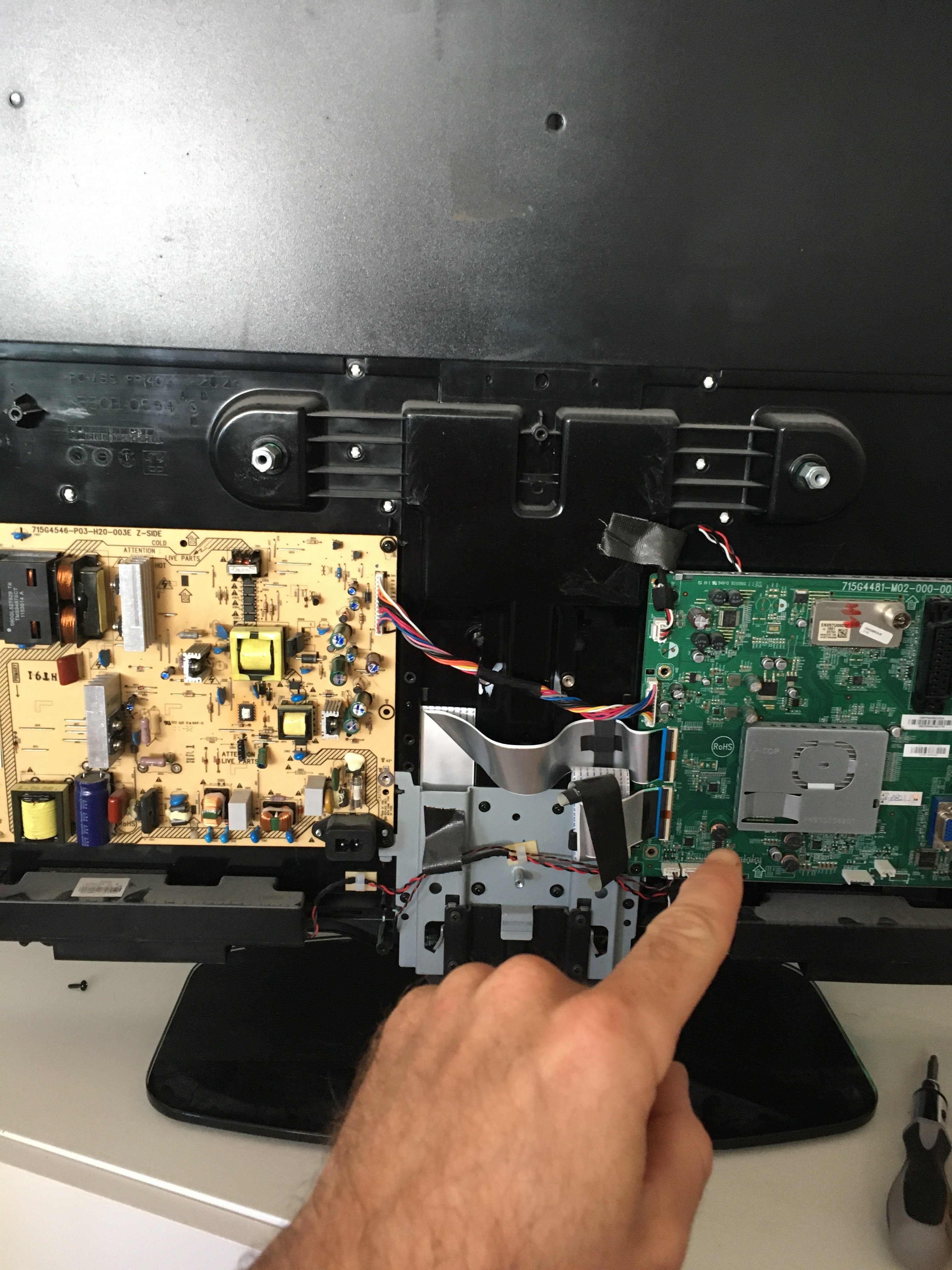

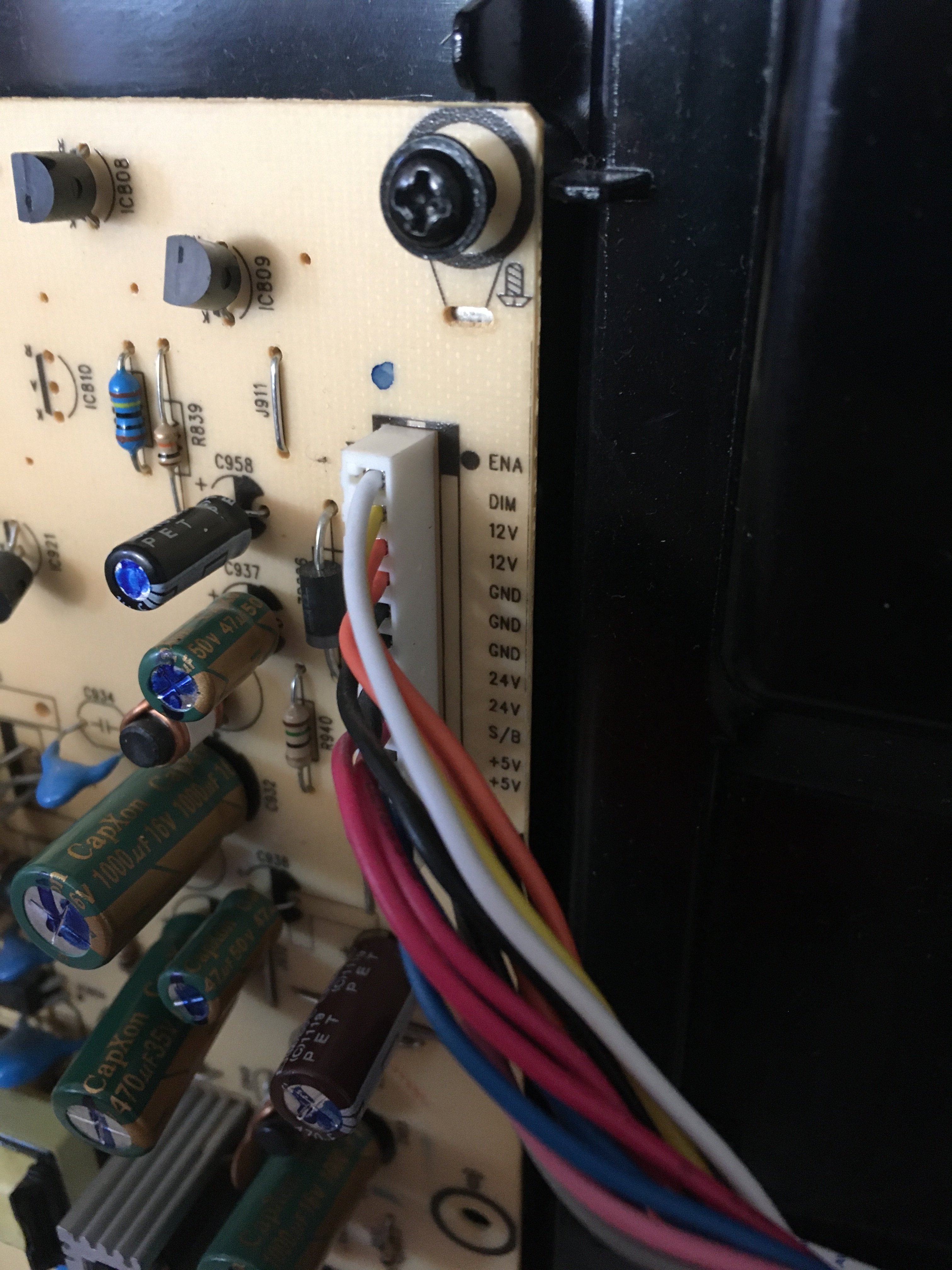

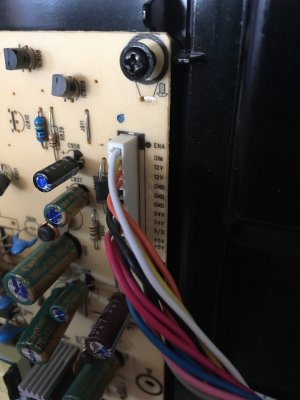

J’ai mis le téléviseur sur le secteur et je l’ai allumée. J’ai testé le voltage au niveau de la liaison entre la carte primaire et secondaire (voir photo). J’ai bien du 12v 24v et 5v. Quand j’éteins la tv mais toujours sur le secteur je n’ai plus rien, je pense que c’est normal. Du coup ça m’amène à une question. Ça ne pourrait pas venir de l’autre carte? (Carte verte sur photo)



Bonjour Jakovideo, d’abord je tenais à te remercier pour ta réactivité et toute tes précieuses informations, ça m’a bien aidé même si je n’ai pas trouvé la panne.

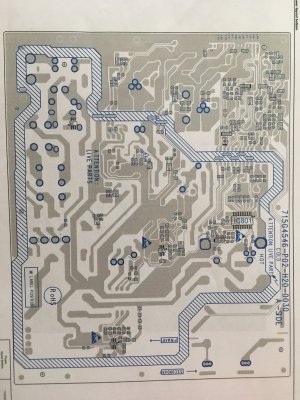

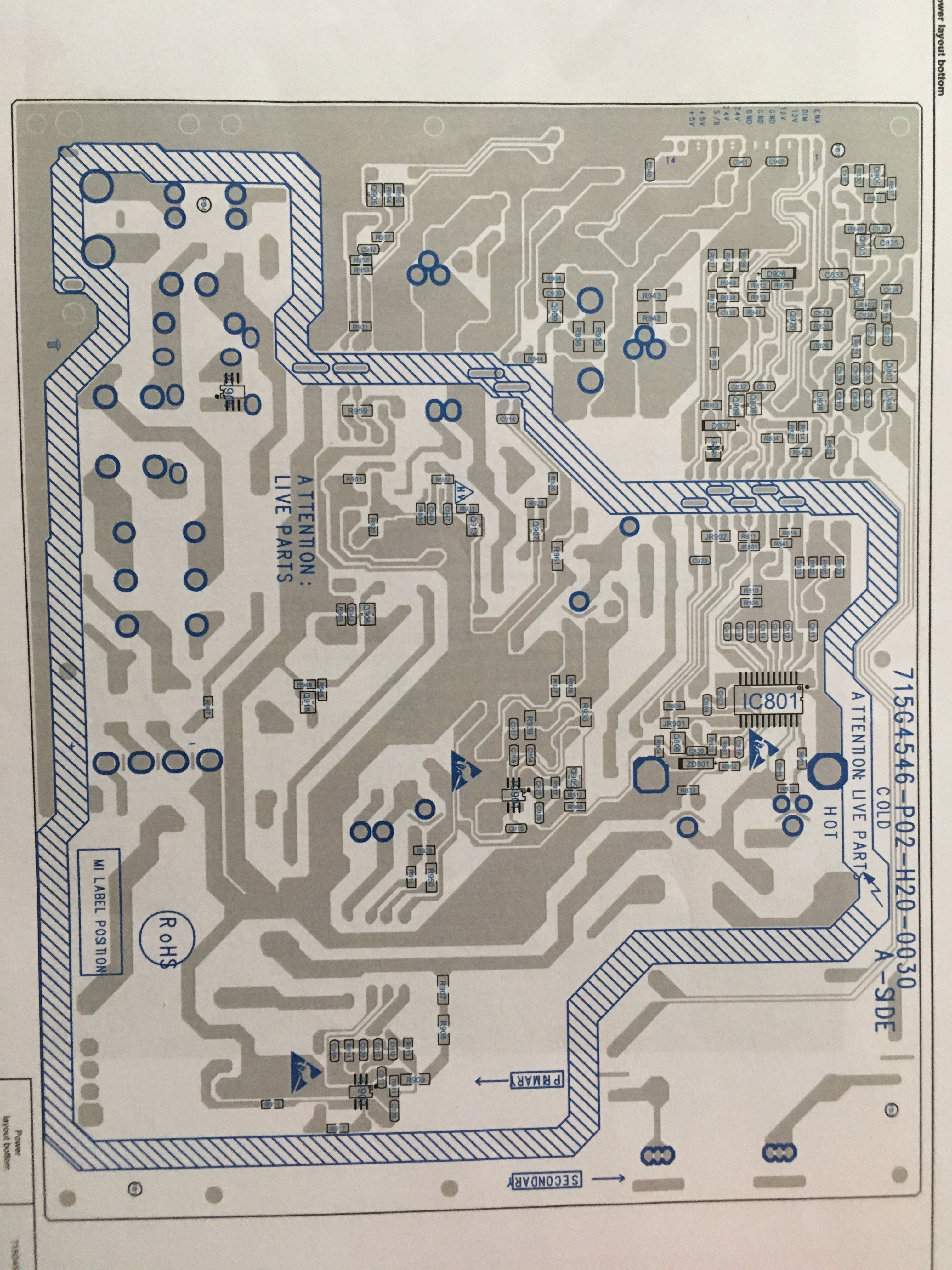

J’ai les infos de la 2eme carte (voir en pj). Je ne vois pas trop comment tester, comme j’ai fais précédemment? Je me mets sur la carte vidéo et je test la broche S/B (Sur la grosse broche blanche) en mettant le rouge dessus et le noir sur la masse de la tv ? Je vais tester ça. Ça sera mon dernier test avant de passer vers l’achat d’un nouveau téléviseur qui sera sûrement le LG 43UK6300 ( si vous avez des infos sur ce téléviseurs d’ailleurs je suis preneur ) .

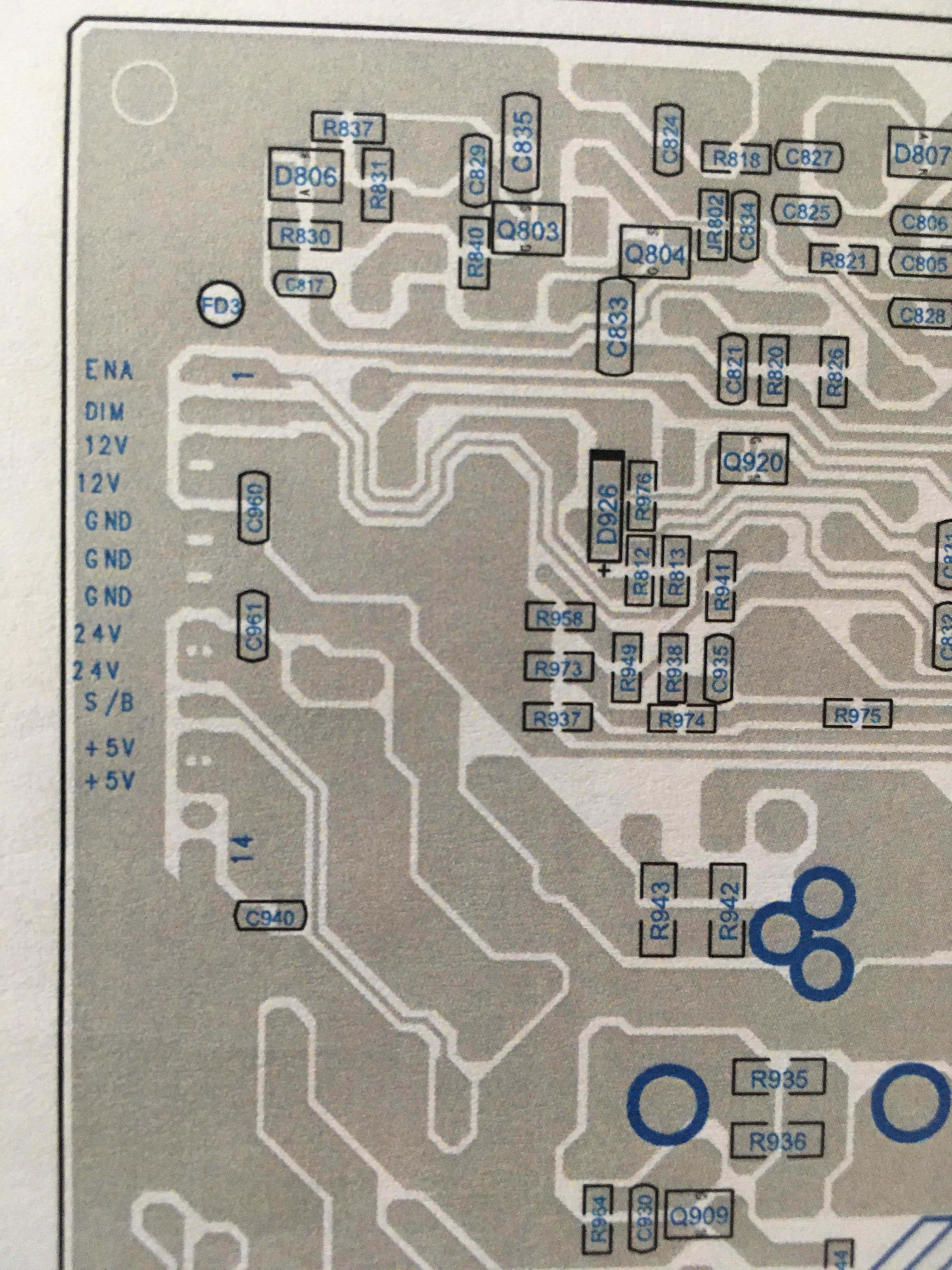

J’aurais voulu faire un test comme sur cette vidéo à la 5:50 min, mais je ne trouve pas le ps-on. Moi j’ai ENA, DIM et POK mais je ne trouve pas les correspondance. D’ailleurs je ne sais pas si ce test est pertinent. Si il l’est je vais chinter via les broches et non en faisant se point de soudure car après je vais galerer à remettre ça propre. Promis j’arrête bientôt avec toute mes questions

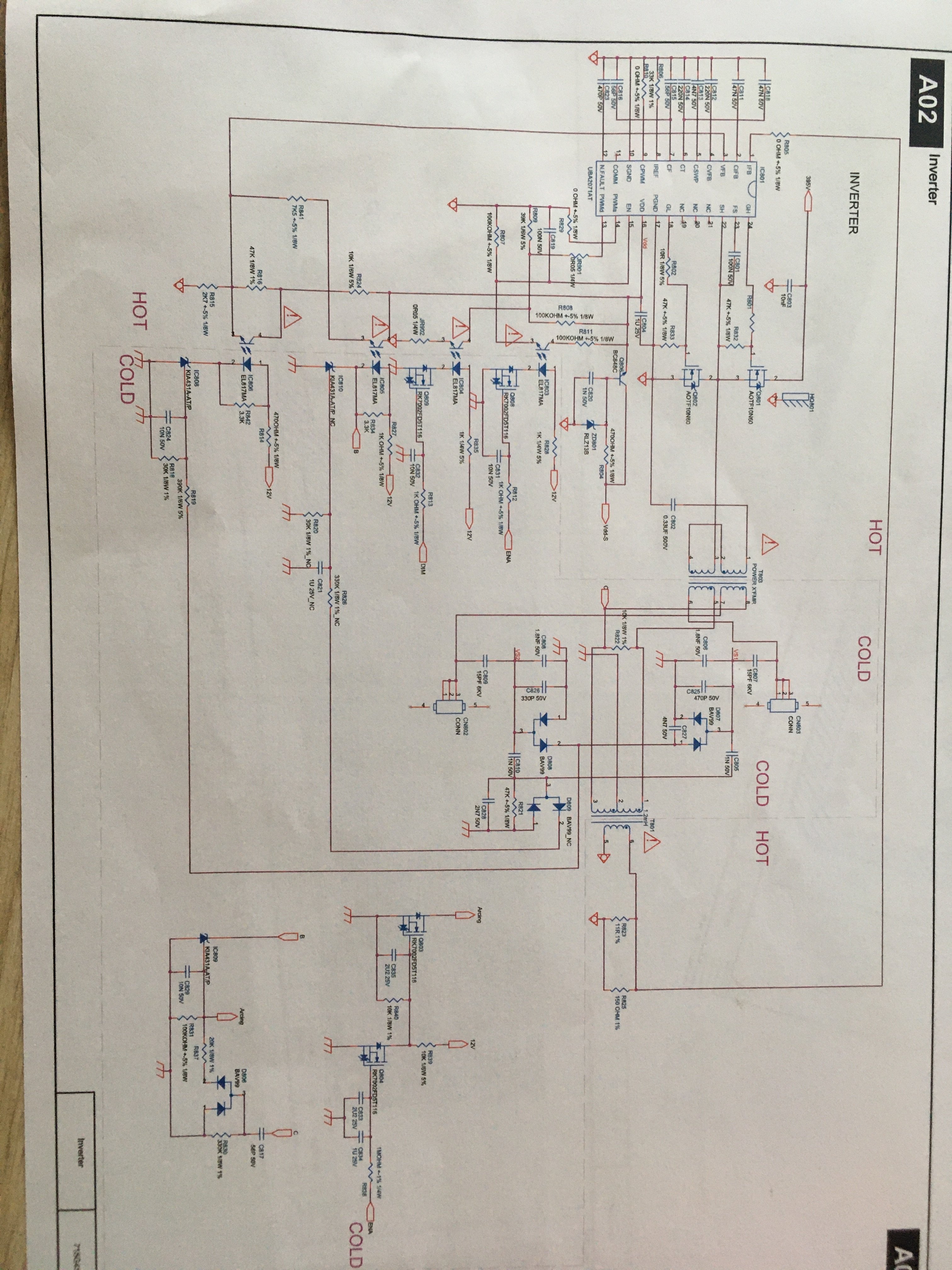

Le schéma ne correspond pas à la carte vidéo, mais à la carte alimentation "inverter" de la dalle, normal de ne pas y retrouver vos broches S/B.
La mise en veille de cet appareil me semble assez complexe, pas évident de localiser la panne.

Olivier



Merci Olivier pour votre réponse. Si la broche s/b je l’ai trouvé mais pas la ps-on qui doit sûrement s’appeler différemment.
