Transfert Super 8 la méthode Stumpy

calcul des pignons

re-bonjour,
OK pour ta réponse mais:
Avec ton grand plateau, plus tu mets "petit à l'arrière" soit "tout à gauche" comme on dit dans le jargon cycliste, plus tu vas vite ... mais c'est une autre histoire puisque le moteur n'est pas du même côté.
à +



transfert 8 et S8 en nulérique

J'ai repris mon Heurtier P6 24b pour un nième essai.
Après de très nombreuses tentatives pour trouver la distance et un cadrage acceptable entre ces 3 éléments (projo-condenseur et camescope) j'ai réussi à capturer un bout d'essai assez satisfaisant.
La plus grosse difficulté est venue du camescope (sa distance et son réglage)
- Pour le camescope (voir son type dans le précédent message) j'ai désactivé l'autofocus puis je suis intervenu dans le menu sur les réglages suivants
Programme AE => D EFFECT OFF => SLOW SHTR 1 => RETURN
J'avoue ne pas trop savoir ce que j'ai fait mais le résultat est que j'ai pratiquement éliminé le scintillement.

Bonjour à tous

Incompréhensible !
Avec le réglages camescope ci-dessus, pendant la prise de vues, le film contrôlé sur une tv ne présente pratiquement pas de défaut de stabilité (pompages ou scintillements).
Mais lorsque je reproduis ce film numérisé sur mon micro avec Studio 10 ou quand je le visualise en lecture sur l'écran du camescope, des défauts de pompages/scintillements atténués réapparaissent de nouveau rendant le film désagréable à regarder.

Question naïve : est-ce le fait que je n'aurais pas le même réglage de vitesses en lecture que ceux de la capture (voir ci-dessus) sur mon camescope ? ce qui ferait que mon celui-ci ne restitue pas le film à la même cadence qu'à la capture.
Ou alors quel est la peut-être la (les) cause de ce phénomène ?
Je suis attentif à toutes exlplications.
Merci



transfert (suite)

Par erreurn j'ai envoyé deux fois le même post et je ne sais pas en supprimer un
Mille excuses



Message effacé.

Stumpy



transfert 8 s8 en numérique

Bonsoir,
C'est mon TV qui est LCD, mon écran micro est cathodique.
Je viens de comparer un film projeté avec mon Heurtier P6 24b sur un écran et recopié il y a qlq années en pal 8mm, avec ce même film reproduit avec le système projecteur - condenseur - camescope DV et je peux affirmer qu'il n'y a pas photo quant à la qualité de la seconde méthode (à part malheureusement ce scintillement persistant).
Je crois qu'un bon bricoleur (électronicien) serait en mesure d'adapter un variateur de vitesse sur le moteur de mon Heurtier qui me donne toutes satisfactions pour la qualité de son image et le cadrage avec le condenseur, sauf évidemment ce fameux scintillement.
Je possède un second projo Heurtier, hors d'usage, qui pourrait me permettre d'expérimenter une transformation simple du moteur s'il en existe)
Tous vos conseils aides et suggestions sont les bienvenus car je crois ne pas être très loin d'un bon résultat...
merci



transfert 8 s8

J'ai essayé la bande collée sans résultats concluants.
Je pense d'avantage à ta seconde solution mais comment brancher tout ça quand on voit tous ces fils ?
A+



jacqolli
pour le collage, bien dégraisser. et à la cianolite. j'ai collé une bande de chambre à air de vélo de 2.5mm sur une roue en aluminium et ça tient super.

ma petite roue glissait sur l'alu.


@+



salut GeGe
c'est un ELMO GP-E. et la roue n'est pas d'origine. ci dessous l'originale et la 2 pales pour le transfert. pour la vitesse pas de problème car j'ai ajouté une carte electronique de controle du moteur continu à la place du potentiomètre de puissance. et j'ai ajouté la regulation sur les tops image de Jeanluc92.
il ne me reste qu'a mettre les connecteur definitifs. mais j'ai la flème et pas trop le temps.
tout est intégré dans le chassis du projecteur. il y avait de la place.



@+



Bonjour,
Mon Heurtier n'a pas la même configuration que l'appareil Elmo ci-dessus (voir photo jointe)
Etant donné que la configuration photographiée est en 18 ips et que le diamètre de la poulie supérieure est de 36 mm, quelle augmentation du diamètre est préconisée pour avoir une chance que ça marche sans autres réglages du camescope qui reste en 25 ips.
Je peux indifféremment mettre la (les) courroie en 18 ou 24 ips.
merci pour toutes vos aides.

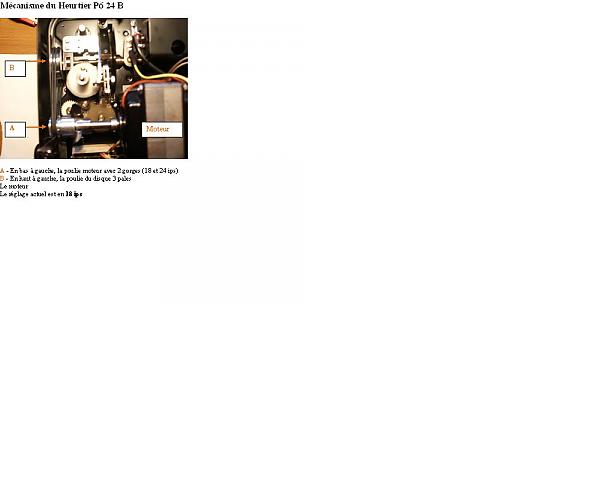

Mécanisme du Heurtier P6 24 B

Mécanisme du Heurtier P6 24 B



A - En bas à gauche, la poulie moteur avec 2 gorges (18 et 24 ips)
B - En haut à gauche, la poulie du disque 3 pales
Le moteur
Le réglage actuel est en 18 ips


A - En bas à gauche, la poulie moteur avec 2 gorges (18 et 24 ips)
B - En haut à gauche, la poulie du disque 3 pales
Le moteur
Le réglage actuel est en 18 ips

Mécanisme du Heurtier P6 24 B



A - En bas à gauche, la poulie moteur avec 2 gorges (18 et 24 ips)
B - En haut à gauche, la poulie du disque 3 pales
Le moteur
Le réglage actuel est en 18 ips



transfert 8 et S8

Mécanisme du Heurtier P6 24 B



A - En bas à gauche, la poulie moteur avec 2 gorges (18 et 24 ips)
B - En haut à gauche, la poulie du disque 3 pales
Le moteur
Le réglage actuel est en 18 ips
Mécanisme du Heurtier P6 24 B


Pas de chance, je n'arrive pas à joindre la photo pourtant en JPEG



pour poster des images
tu retailles les images seulement si elles sont trop grandes. reste en 640x 480 ou 800x600.



Bonjour à tous,

j'ai lu tout le topic, mais je n'ai pas bien compris
Voilà, en fait j'ai une bonne centaine de bobines en super8 et je voudrai les mettre sur DVD pour mon gdr-père. Quelle est selon vous la solution la plus économique et la plus pratique? Je dispose d'une caméra, du projecteur d'un pc et du logiciel de montage vidéo pinnacle studio version 10.

Merci bcp!
A+
Flo.



Le système avec un condenseur est pour moi le meilleur il suffit d'être un peu bricoleur pour le réaliser.

Vas jetter un oeil sur Ce site tu as toutes les explications.

Stumpy



Où trouve-t-on les lentilles?



Bonjour à Tous

JeanLuc92 à mis à jour son site.

nouveautés:

une page consacrée aux modifications et adaptation d'un projecteur Heurtier Tri
- réalisation d'une régulation pour moteur alternatif.
- transfert image par image à 6i/s avec CaptureFlux
- etc...

et explication pour changer la lampe d'origine par une plus faible.

et plusieurs petites choses.
@+
