Test d'une LED 3 couleus pour le transfert.

Discussion in 'Film argentique : projection et numerisation' started by jcgrini, May 2, 2008.

Tags:
  1. Saint-Oblas

    Trophy Points:
    3,570
    Likes Received:
    13
    Messages:
    1,217
    Appréciations:
    +0 / 6 / -0
    Merci c'est sympa de répondre aussi vite. J'ai récupéré un radiateur de 5x5 surun vieux Pentium I. Il devrait faire l'affaire.

    A bientôt

  2. jcgrini

    jcgrini Conseiller Technique Studio
    Conseiller Technique So

    Trophy Points:
    5,970
    Likes Received:
    13
    Messages:
    7,909
    Appréciations:
    +1 / 1 / -0

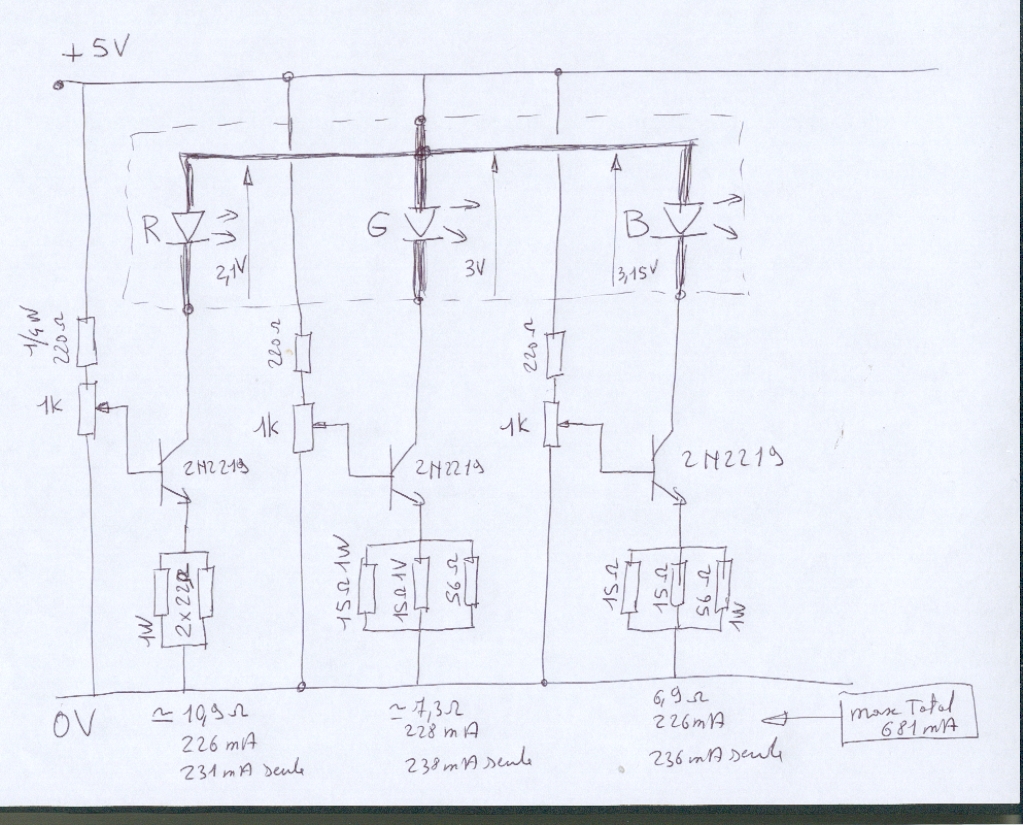

    je n'ai pas eu le temps de le faire au propre mais pour répondrte aux demandes voici le scan du schéma pour la LED RGB. en fichier attaché à ce message

    pour la LED Blanche 3W sous 12V il faut une resistance de 12 Ohms en 10W. si on veut faire varier la luminosité il faudra faire le même type de montage que sur la pièce attachée.

    @+
    Jean Claude


    Attached Files:

  3. cartoon243

    Trophy Points:
    100
    Likes Received:
    0
    Messages:
    11
    Appréciations:
    +0 / 0 / -0
    Merci beaucoup pour ton schéma.
    Pourrais-tu me dire ce qu'est la marque Revue lux. Je viens de recevoir un sound 320 et un sound 50b. Je viens également de rajouter un pot. pour régler la vitesse d'un Pallas 607. Cela fonctionne très bien. Je teste également des leds avec potentiomètre. OK pour les 3 couleurs séparées. 8,2 V à 30mA et 2V à 0.34 mA. Le tout est configuré pour une tension max de 12V. Je vais tester la blanche et je te tiens au courant. Merci:-)

  4. jcgrini

    jcgrini Conseiller Technique Studio
    Conseiller Technique So

    Trophy Points:
    5,970
    Likes Received:
    13
    Messages:
    7,909
    Appréciations:
    +1 / 1 / -0
    cartoon243
    Revue Lux connais pas???
    c'est quoi ce 8.2V à 30mA? attention qu'a ses borne tu ne dépasse pas sa tension et courant admissible. tu vas travailler avec 12V? il va falloir dissiper la chaleur alors qu'en 5V tout est froid ou presque.
    @+

  5. jcgrini

    jcgrini Conseiller Technique Studio
    Conseiller Technique So

    Trophy Points:
    5,970
    Likes Received:
    13
    Messages:
    7,909
    Appréciations:
    +1 / 1 / -0
    cartoon243
    si tu as des photos des montage, n'hésites pas à les mettre.

    attention le montage ci dessus bien que trés simple est un générateur de courant. le courant reste stable même si la tension aux bornes des LED change avec la température.
    il faut par contre que le 5V soit stable. s'il ne l'est pas il faut connecter les 3 branches potentiomètre sur une tension stable. par exemple: mettre une zener, ou un régulateur faible puissance independant. la tension des LED pourrait ne pas être stable si la tension vers les potentiomètre l'est.
    @+

  6. marika

    Trophy Points:
    1,000
    Likes Received:
    0
    Messages:
    50
    Appréciations:
    +0 / 0 / -0
    led 3 couleurs

    bonjour, peux tu me donner un lien pour trouver ces petites led rvb et blanche. grand merci. je ne comprends pas comment tu règles les couleurs ? avec un variateur ? chaque couleur indépendamment ? slts

  7. jcgrini

    jcgrini Conseiller Technique Studio
    Conseiller Technique So

    Trophy Points:
    5,970
    Likes Received:
    13
    Messages:
    7,909
    Appréciations:
    +1 / 1 / -0
    marika
    je règle le courant avec un petit potentiometre pour chaque couleur independante. vois le montage electronique plus avant.

    sur eBay.

    pour 1 RVB
    1 PC 3W PROLIGHT HIGH POWER RGB FULL COLOR LED 85 LM en vente sur eBay.fr (fin le 09-déc.-08 16:06:50 Paris)

    pour 2 Blanches
    NEW 2PCS High-Power 3W White 110 Lumen LED Freeship en vente sur eBay.fr (fin le 19-nov.-08 07:13:11 Paris)

    ce vendeur est trés sérieux le préférer.
    attention j'ai eu affaire à une autre boutique, grosse galère et chantage.
    @+
