Steady brushless 5D

salut vous penssez quoi de cette config pour un canon 70D ou 5D et une BM Pocket Cinema

pour les moteurs
Quanum 4008 Precision Brushless Gimbal Motor (Nex5 size 400-800g)

pour la cage
Turnigy PRO Steady-Hand Gimbal 3 Axis KIT

pour la carte de commande
Infinity Hobby

275,00€ environ
est ce qu'il manque quelque chose ?

merci

cdt



Bonjour,

J'ai actuellement monté (grâce à ce topic lu, lu et re-lu, merci à snooz) un Gimbal en trois axes avec toujours la même carte de Infinity et ça fonctionne très bien.
J'ai maintenant quelques questions histoire d'améliorer un peu tout ça:

-J'aimerais monter un joystick:
Je vois bien où brancher les GND/A1/A2/BTN mais en ce qui concerne le 3.3v est-ce que quelqu'un sait si cela fonctionne en branchant sur le 5v (est-ce qu'il est compatible, en cherchant j'ai vu que ça pouvait être le cas mais j'ai pas de doc avec le joystick). Aussi je sais qu'il y a 3v entre les contacts 1-3 et 1-4 (numéroté arbitrairement dans l'image) mais est-ce que je pourrais me brancher là?

-J'aimerais aussi brancher un bluetooth:
Sa connectique (GND/VCC/TXD/RXD) est comme sur l'usb, donc je me demande s'il y a moyen de le brancher en série avec l'usb, quelqu'un aurait déjà testé?

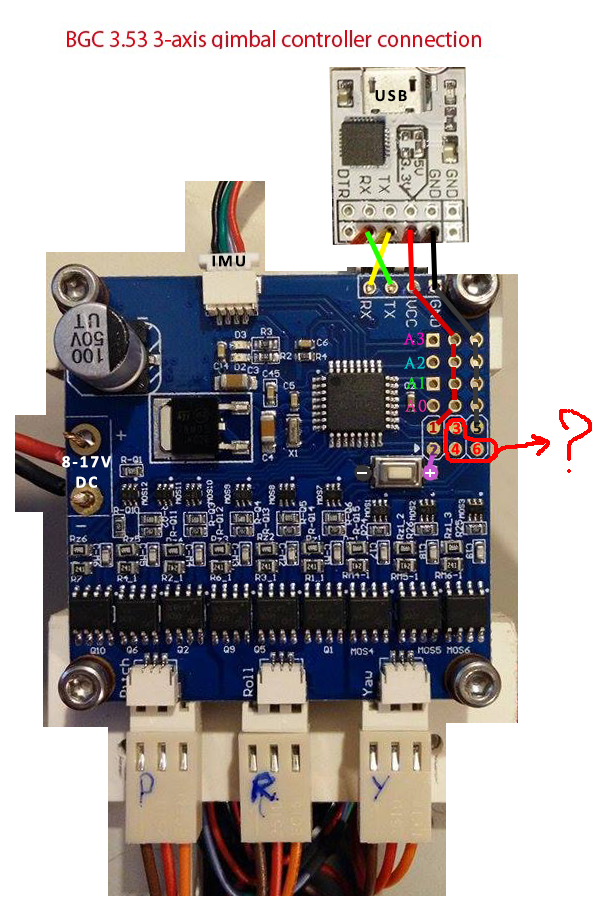

-Il y a trois contacts de la plaque dont je ne comprend vraiment pas l'utilité (arbitrairement numérotés 3-4-6 dans l'image), est-ce que quelqu’un saurait?


-Pour finir petite question bonus, je sais que cette carte est sous 2.2b2, mais est-ce que quelqu'un aurait déjà essayé de mettre à jour le firmware, je sais qu'il est mi sur le site qu'elle n'est pas compatible avec autre chose mais je suis têtu



1/ le firmware n'est pas ugradable
2/ les pins 123456 servent à injecter les bootloader dans la carte quand le firmware est HS ou upgradé involontairement.
si on a pas d'USBASP il ne sert à rien de tenter quoi que ce soit d'idiot sous peine d'avoir une carte HS
3/ personne n'a tenté de brancher de blutooth sur cette carte pour la bonne raison que ça ne fonctionne pas avec cette version... mais il n'est pas impossible de tenter de brancher le module blutooth en paralèle au port USB en théorie cela devrait fonctionner (seulement en théorie)
en pratique au pire une led s'allume et ça ne fera rien de plus...



pour avoir un gimbal encore plus performant, une carte 32bit est de rigueur, elle est chère mais vaut largement son prix.déjà essayée et vendue à un client.

les moteurs sont trop faibles, le gimbal ne fonctionnera pas correctement... et il manque un joystick et aussi tout le câblage et les batteries



Ok je ne vais pas tenter le diable pour le moment alors, merci pour l'info sur les pins

-Voilà j'ai branché le bluetooth en série, il s'allume et est détecté normalement mais pas moyen de connecter le GUI dessus en effet, dommage ça m'aurait évité un câble pour les tests (oui j'en fait vraiment beaucoup ).

-Pour le joystick je viens de tester aussi, bien qu'il soit marqué 3.3v dessus, il fonctionne très bien en 5v.



en électronique de commande 3.3v et 5v c'est pareil d'où ma non réponse à ce sujet.

pour la 32bit
Downloads for 32-bit boards : BaseCam Electronics

Carte Controleur Nacelle 3 Axes 32bit Official AlexMos Firmware avec CNC Case | DroneShop 189€

j'en avais acheté 2 chez lui elles marchaient très bien, (vendues à des clients) mais il est en rupture de stock depuis des mois
SBGC V3.0 32bit AlexMos Basecam 80€

bref surveillez ce site ou cherchez sur Ebay ou autre

voilà le meilleur rapport qualité prix en france
Carte Alexmos 3 axes 32 bits avec 2 IMU avec boitier Plastique
149€



cdt[/QUOTE]
les moteurs sont trop faibles, le gimbal ne fonctionnera pas correctement... et il manque un joystick et aussi tout le câblage et les batteries[/QUOTE]

salut merci pour ta réponse

tu me conseil quoi comme moteurs ? est ce que le moteurs que tu à présenter au début de topic sont suffisant ?
d’accord pour un joystick
en ce qui concerne le câblage et batterie j'ai déjà tous ce qu'il me faut

merci



j'ai spécifié des moteurs plus costauds en milieu de topic sur le gimbal 3axes



Snoozkilla bonjour

Je suis depuis quelque semaine ce post et j'ai sauté le pas Je viens de recevoir la carte commande vendredi passez chez Infinty Hobby mais j'ai un petit soucis je ne sais pas comment ou plus tôt sur quel fils je doit connecter les moteur les cables fournient avec la carte n'étant pas identifier trois fils noir et rien nd'indiquer sur la carte pour info j'ai trois fils sur les moteur un blanc un roue et un noir. Si vous pouviez me renseigner ou toutes personnes au courant ce serait bien sympas merci



on connecte au hasard et si le moteur ne troune pas dans le bon sens , on inverse 2 fils.
sur une gimbal il y a meme pas besoin d'inverser, vu qu'en general le soft permet d'inverser le capteur.



Après mon message j'ai relu les posts et vous me confirmer ce qu'il me semblait avoir comprit, mais ç'a me paraissait tellement invraisemblable que j'ai eu du mal à le comprendre à la première lecture merci Giroudf



bonjour,
J'ai trouver ça qu'est ce que vous en pensez ?
3 Axis Handheld Brushless Gimbal KIT W Motors Alexmos Gimbal Controller F DSLR | eBay



Ca a l'air bien pour le prix, ca reste un peu cher, mais raisonnable.
Les plus : les moteurs fermes, la cage pour l'appareil. j'en ai une du meme genre en 2 axes, le montage est assez delicat, les filetages sur les ecrou et les vis sont pas super, en general, t'en as toujours un ou deux qui tournent dans le vide.
les moins: tu sais pas si tu recois le joystick ou les 4 boutons (le joystick c'est mieux), la carte 8 bits seulement (32 c'est mieux, mais ca tu peux la changer pour pas cher).



Ipower 3 Axis DSLR Handle Carbon Brushless Gimbal Motors Controller Joystick E | eBay

tant qu'à faire...



peut importe le sens de branchement des moteurs vu que lorsque là carte s'initialise, elle reconnaît automatiquement les moteurs et leur sens de rotation par rapport au branchement (peu importe le sens ce sont des moteurs triphasés à cage tournante)
