Sony V6000

des condensateurs autour du capteur ? ils ont l'air en bonne état snifff. Par conre j'ai constaté un circuit intégré avec comme de la rouille autour.



Il ne faut pas chercher uniquement les condos HS à proximité du capteur CCD. Ils peuvent êtres n'importe ou dans le circuit.
Certaine fois, ils ont coulés. C'est visible avec une loupe à très fort grossissement par des petites traces de liquide à la base du condensateur (entre la partie métal et la base plastique), soit par les soudures du condensateur qui sont oxydées.

D'autres fois, il n'y a aucune trace visible. La meilleures solution étant de faire un échange standard de tous les condos. Il faut un minimum d'équipement pour le faire proprement et du temps.
mafach



Bonjour,

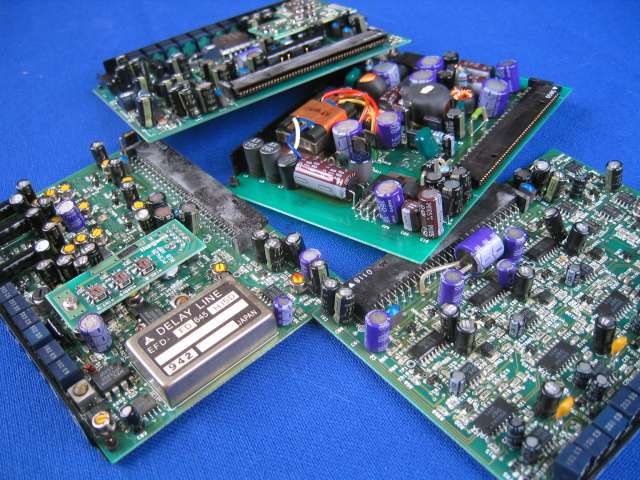

J'ai récupéré une petite caméra de surveillance JVC avec une image pourrie, par chance, monté en cartes modulaires comme un PC.
Ayant l'habitude des V-5000, je me suis dit, capas HS.
On ouvre, il y en a une trentaine, dont la majorité des C-MOS.
D'aspect, elles sont nickel, pas de trace de coulures.
Heureusement j'ai un capacimètre professionnel (mesure 4 fils pour les connaisseurs) qui peut mesurer sans dessouder la capa du circuit imprimé.
Et bien, il n'y en a aucune qui fait sa valeur d'origine. Ca va du quart au centième de la valeur.
Ca vient du fait que la chaleur est concentrée dans un tout petit volume, et à la longue l'acide qui est dans la capa sèche tout simplement, ce qui fait baisser sa valeur. Et parfois quand ça chauffe trop, ça gonfle et l'acide coule.
Yapuka s'armer de patience et changer tout ça, en faisant attention en dessoudant, il faut en même temps tirer sur la capa, car il y a un point de colle dessous, c'est comme ça qu'elle tient au montage.
Michel...



intéressant, je vais me procurer un capacimetre



savez vous où je peux trouver des condos chimique CMS ?
J'arrive pas à en trouver sur la toile snifff je ne trouve que des condensateurs classic rectangulaires.



Ici par exemple:
Votre recherche condensateur electrolytique cms
mafach



homero,

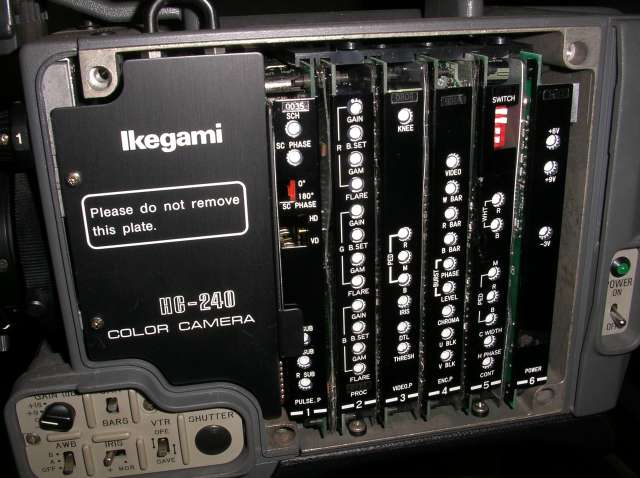

Pour ton Ikegami, si les soudures sont accessible, et si tu as en stoc des condos radiaux de différentes valeurs qui trainent, tu peux essayer de les mettre en contact coté soudure (en parallèle) et regarder si le phénomène disparait. C'est un peu long et valable uniquement si une seule capa est responsable du problème. Attention à la polarité.
J'ai de cette façon localisé une capa CMS HS sur un camescope 8 qui ne passait plus la chroma.
mafach



En effet, je comprends...
J'ai eu un cas similaire avec une EVW300. Je ne me suis donc pas posé de question --> changement systématique de toutes les capas.
Pour la liste d'attente, pourquoi pas.
mafach



Courageux ! s'attaquer à V6000 ou 5000 sans jamais en avoir démontée une ! chapeau !!! si vous parvenez à remplacer toutes les capas et qu'à la sortie ça fonctionne , en espérant de ne pas avoir les PLL de la carte numérique ou de la caméra à reprendre, sans parler du bloçage des guides bandes...je vous félicite !!! là dessus , effectivement il ne faut pas réfléchir, il faut toute les remplacer !!! sinon bloquez pas les vis il faudra là redémonter !



La 5000 ça impressionne au début:lol:
Je déconne. C'est vrai que la première fois je n'étais pas fier...
J'ai pris soins de bien identifier chaque câble que je débranchais car il y en a vraiment beaucoup.
mafach



Bonjour,
Les capas CMS, on doit certainement en trouver chez Conrad ou Electronique Diffusion (dans le 59 tout les deux). D'ailleurs je conseille de se procurer leurs catalogues, ce sont des mines d'or.
Attention aux capacimètres bon marché, genre Beckman ou équivalents, souvent ils sont justes avec des bons mais faux avec des mauvais (par exemple il peuvent indiquer environ 40 µF pour une 47 µF, alors qu'elle ne fait en réalité que quelques nF). Constaté plusieurs fois.
De plus pas sûr qu'ils puissent mesurer sans déssouder, adieu le gain de temps.
Il faut un capacimètre pro (4 fils), ca dépasse les 500 €.
Michel...



homéro : je suis pret à te prendre une V6000 si tu en fais don ou si tu les vends pas chère
