Saramonic SR AX100

Discussion dans 'Matériel de prise de son et de mixage' créé par Gummo, 18 Janvier 2020.

Tags:
  1. Gummo

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    92
    Appréciations:
    +0 / 0 / -0
    Merci beaucoup homero. C'est toi qui a rajouté la tresse ?
    Sinon, tes condensateurs ont l'air plus gros.

    Oui saint kro, je sais, je fais ça dès que possible, ce n'est pas simple pour moi :)

  2. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Ce que je ne comprends pas, tu parles de modifications sans exprimer pourquoi tu veux les faire.
    C'est assez étrange comme démarche.
    Pourquoi veux-tu shunter les condos ?

  3. ogt

    ogtx Regretté conseiller technique
    So

    Points Repaire:
    17 700
    Recos reçues:
    546
    Messages:
    23 514
    Appréciations:
    +712 / 1 396 / -41
    S'il y a des condensateurs, c'est qu'ils servent à quelque chose.
    Probablement à filtrer une éventuelle tension continue venant des entrées.
    Si les condensateurs sont nazes, il faut simplement les changer, par les court-circuiter.

    Olivier

  4. homero

    So

    Points Repaire:
    16 500
    Recos reçues:
    740
    Messages:
    28 165
    Appréciations:
    +1 081 / 5 568 / -20
    C'est cela, Olivier OGT, je l'ai dit plus haut, le Plug-In-Power est bloqué sur les entrées micro. Donc on ne peut utiliser que des micros à pile ou des dynamiques.

    @Gummo : je n'ai rien rajouté du tout, c'est la première fois que je l'ouvre.
    Tu devrais donner le lien du gars qui dit de shunter les condos en fonction de ton problème.

    #19 homero, 20 Janvier 2020
    Dernière édition: 20 Janvier 2020
  5. mafach

    Points Repaire:
    4 680
    Recos reçues:
    44
    Messages:
    1 972
    Appréciations:
    +43 / 203 / -1
    Effectivement, les condensateurs permettent de bloquer une éventuelle composante continue se trouvant sur les entrées. Avec la résistance de 10K à la masse en sortie de condensateur, ça fait penser à un filtre passe haut.
    Shunter les condos reviendrait à supprimer 2 fonctions du montage.
    C'est ma compréhension du schéma, je ne suis pas électronicien.

  6. Gummo

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    92
    Appréciations:
    +0 / 0 / -0
    Ça y est, j'ai retrouvé :

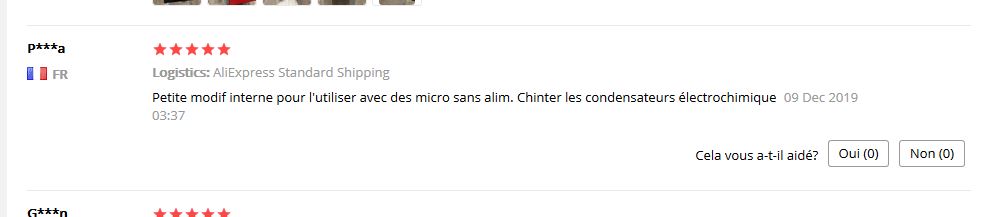

    Andoer WS-V2 (5).jpg

    J'ai commencé mais j'y perds mon latin, je ne comprends vraiment pas ce qu'il se passe. Il me faut des micros stéréo pour essayer de comprendre et les seuls que j'ai sont sans alim.

  7. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    La modif proposée, c'est juste pour faire remonter le PIP vers les micros.
    Ce n'est pas ce qui peut provoquer un souci.

  8. Gummo

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    92
    Appréciations:
    +0 / 0 / -0
    Super, merci beaucoup, ça répond déjà à une de mes interrogations :)

  9. Gummo

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    92
    Appréciations:
    +0 / 0 / -0
    Quel est le rôle de la valeur de leur capacité ? Puisqu'il n'y a pas de courant qui entre (?).

  10. Video 92

    So

    Points Repaire:
    8 200
    Recos reçues:
    92
    Messages:
    5 277
    Appréciations:
    +262 / 1 061 / -5
    Pour comprendre quelque chose il conviendrait de relever le schéma, ce qui est simple vu le système. Si condo et résistance sont un passe-haut c'est donc un coupe-bas !

  11. Gummo

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    92
    Appréciations:
    +0 / 0 / -0
    Je ne suis pas certain d'en être capable. Je vais essayer.

  12. homero

    So

    Points Repaire:
    16 500
    Recos reçues:
    740
    Messages:
    28 165
    Appréciations:
    +1 081 / 5 568 / -20
    J'ai raclé les fonds de tiroirs pour tenter une manip :

    J'ai utilisé un micro stéréo à pile SONY ECM-929LT branché sur la prise stéréo de la Saramonic SR-AX100, switch de celle-ci sur S(téréo), j'ai rajouté sur la prise Ri(ght) un vieux micro dynamique Sennheiser BF912 avec désymétriseur Shure.
    Si je débranche le micro stéréo ou si je coupe son alimentation pile, plus rien ne passe quelque soit le micro ou la position du switch M/S (Mono/Stéréo pas MidSide).
    Branché en position S(téréo) sur la SR-AX100, avec au bout une autre mixette possédant le PIP servant de terminal (*), les deux barrettes du vumètre de cette dernière sont actives et l'on voit bien les niveaux s'activer différemment sur chaque piste en fonction de chaque micro. En position M(Mono) les 2 micros sont actifs, on peut mixer mais les deux bargraphs bougent ensemble. J'ai détaillé ce qui peut sembler une évidence.
    Si tu utilises ton micro stéréo sans alimentation (pile) par construction, c'est normal que ça ne fonctionne pas puisque le micro non alimenté n'est plus vu comme actif.
    On peut se demander pourquoi les constructeurs ont mis en place ce dispositif coupant le PIP.

    (*) J'ai procédé aussi sur la prise micro mini-jack d'une caméra PD100 mais je n'avais qu'un seul vumètre, cela tient à son concept ancien. A l'écoute au casque au final c'est comme sur la mixette.

    #27 homero, 21 Janvier 2020
    Dernière édition: 21 Janvier 2020
  13. Gummo

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    92
    Appréciations:
    +0 / 0 / -0
    Un grand merci à toi !
    Je n'y comprends pas grand'chose, le fonctionnement de ta Saramonic qui doit se rapprocher de ma Andoer me paraît bien peu logique, mais je le répète, je ne connais pas bien le son.
    Je vais shunter les condensateurs, pour voir.
    C'est dommage mon ATR stéréo est à l'autre bout de la France.
    Bonne fin de journée.

  14. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    On a dit et répété que c'est pour couper l'alimentation PIP au cas où elle est émise par l'enregistreur !

  15. Gummo

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    92
    Appréciations:
    +0 / 0 / -0
    Désolé, j'avais compris de travers :/
