Saramonic SR AX100

Discussion dans 'Matériel de prise de son et de mixage' créé par Gummo, 18 Janvier 2020.

Tags:
  1. Gummo

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    88
    Appréciations:
    +0 / 0 / -0
    Bonjour à tous,
    Est-ce que, par hasard, quelqu'un aurait le schéma du circuit imprimé de cette petite mixette ?
    Ou la liste des composants.
    Ou si quelqu'un en possédant une serait prêt à l'ouvrir pour faire 2 ou 3 photos.
    Merci d'avance.

  2. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    161
    Messages:
    16 895
    Appréciations:
    +279 / 1 399 / -32
    Bonjour,

    Tu peux nous dire ton problème ?

  3. homero

    So

    Points Repaire:
    16 000
    Recos reçues:
    500
    Messages:
    23 709
    Appréciations:
    +561 / 2 555 / -11
    J'ai un Saramonic SR-AX100, c'est du passif comme ses clones Beachtek MCC-2 ou Kopul CMX-1... seul truc qui permettrait de supposer la présence d'un composant : le courant PIP provenant d'une caméra, DSLR etc ...est bloqué sur les entrées mini-jack. Mieux vaut comme le dit Saint-Kro poser le problème rencontré.

    Faut que je le retrouve dans mon bordel ...

    #3 homero, 18 Janvier 2020
    Dernière édition: 18 Janvier 2020
  4. Gummo

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    88
    Appréciations:
    +0 / 0 / -0
    Bonjour et merci pour vos réponses.

    "Tu peux nous dire ton problème ?"
    Oui, j'ai acheté une "mixette" semblable et je n'arrive pas à savoir ce qui déconne mais il y a un truc qui déconne :)
    Le fonctionnement paraît évidemment plus que simple, mais dans mon cas les 2 volumes des voies semblent faire n'importe quoi. Je ne comprends pas ce qu'il se passe en mono et en stéréo.

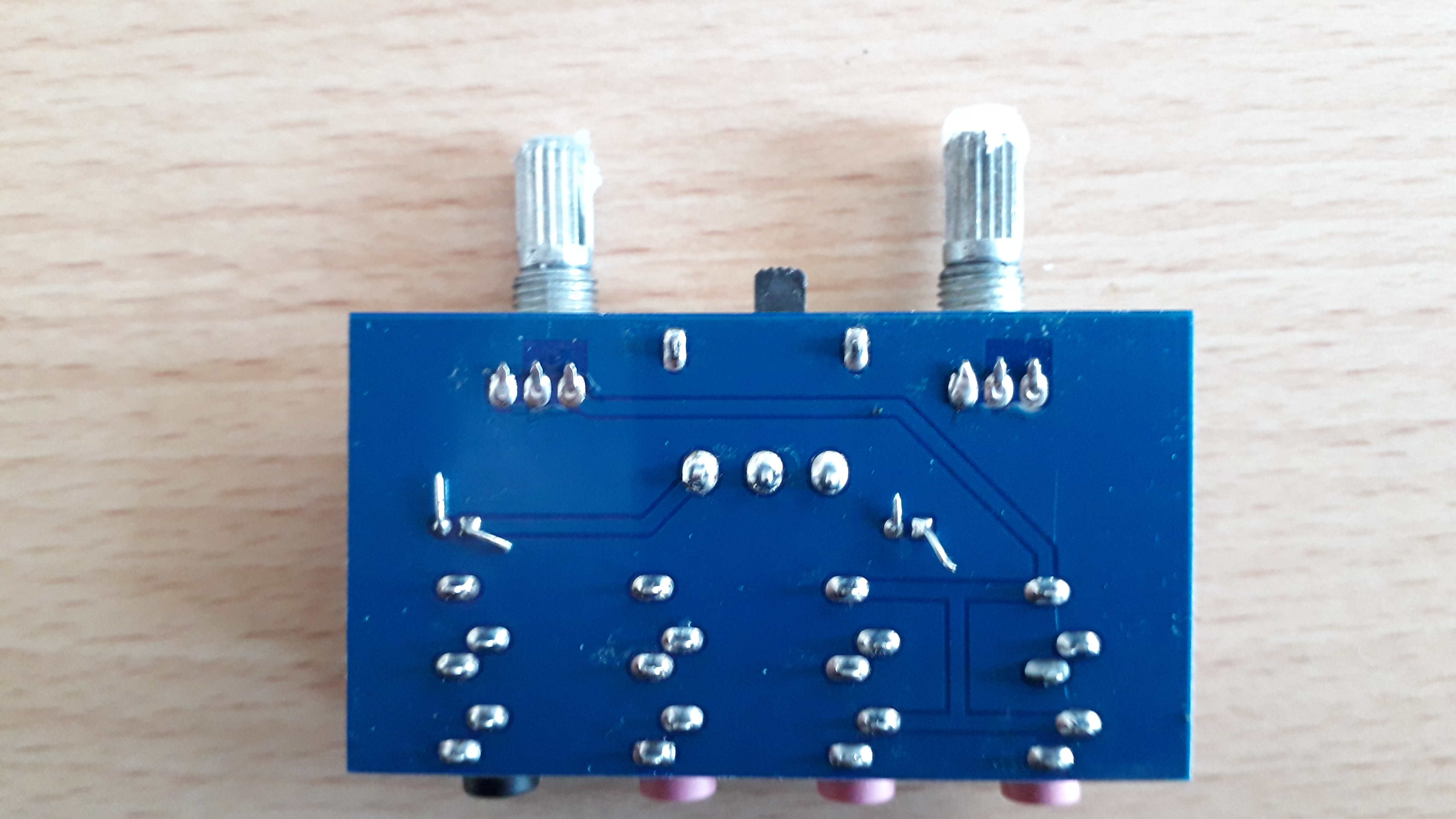

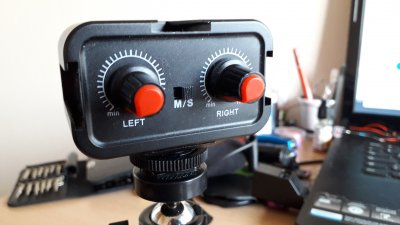

    Il s'agit du modèle Andoer WS-V2.
    J'ai vu passer au fil de mes recherches sur le web le message d'un gars disant de shunter les condensateurs. :/
    Comme je suis un piètre électronicien, je ne sais pas pourquoi il disait ça.

    Encore merci.
    A bientôt


    Fichiers attachés:

  5. homero

    So

    Points Repaire:
    16 000
    Recos reçues:
    500
    Messages:
    23 709
    Appréciations:
    +561 / 2 555 / -11

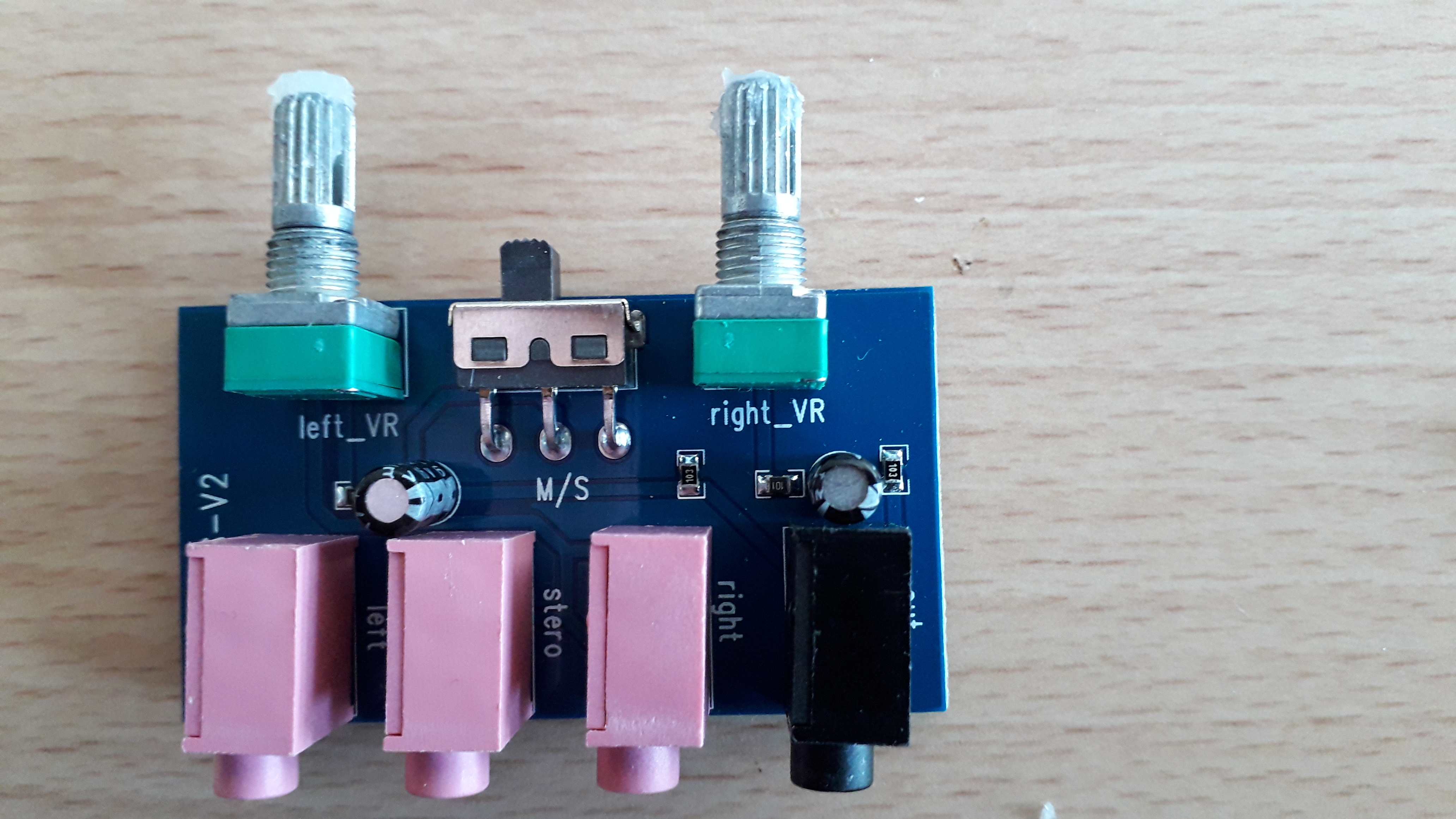

    C'est limité comme composants : 2 potars, 2 condos chimiques et 3 CMS non identifiables.
    Sur la Saramonic, on met les deux potars à fond et on baisse juste celui où ça tape trop fort.

  6. Gummo

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    88
    Appréciations:
    +0 / 0 / -0
    les 3 cms sont des résistances, deux 101 et deux 103

  7. ogt

    ogtx
    Conseiller Technique So

    Points Repaire:
    17 700
    Recos reçues:
    516
    Messages:
    22 089
    Appréciations:
    +604 / 1 175 / -32
    Donc en principe, dans le marquage de la série E24, deux 100 ohms et deux 10 K

    Olivier

  8. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    161
    Messages:
    16 895
    Appréciations:
    +279 / 1 399 / -32
    Si tu n'expliques pas ce qui se produit, ça va être difficile de t'aider.

  9. Gummo

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    88
    Appréciations:
    +0 / 0 / -0
    C'est très difficile à expliquer. Je vais faire des tests avec méthode et je reviendrai.

  10. Gummo

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    88
    Appréciations:
    +0 / 0 / -0
    qu'est-ce que le courant PiP ? :/

  11. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    161
    Messages:
    16 895
    Appréciations:
    +279 / 1 399 / -32
    PIP Plug-In Power
    Alimentation du micro entre 2 et 5V via le mini jack.

  12. Gummo

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    88
    Appréciations:
    +0 / 0 / -0
    Ah ben oui ! il y a ça sur les caméscopes depuis des décennies.

  13. Gummo

    Points Repaire:
    1 200
    Recos reçues:
    4
    Messages:
    88
    Appréciations:
    +0 / 0 / -0
    As-tu eu le temps de chercher ?

    Sinon, le fait de "shunter les condos", ça vous dit quelque chose ?
    Merci d'avance.

  14. homero

    So

    Points Repaire:
    16 000
    Recos reçues:
    500
    Messages:
    23 709
    Appréciations:
    +561 / 2 555 / -11
    Il faut faire un pont avec un bout de fil entre l'emplacement des deux pattes du condo après l'avoir viré mais assure toi que c'est bien la manip qui convienne vraiment.

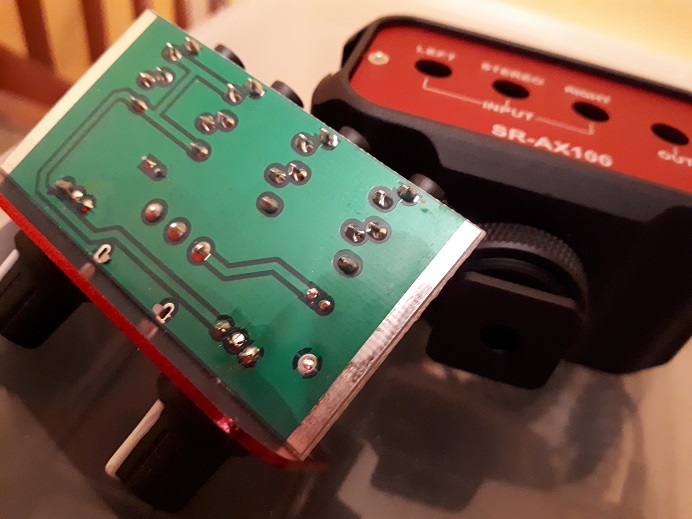

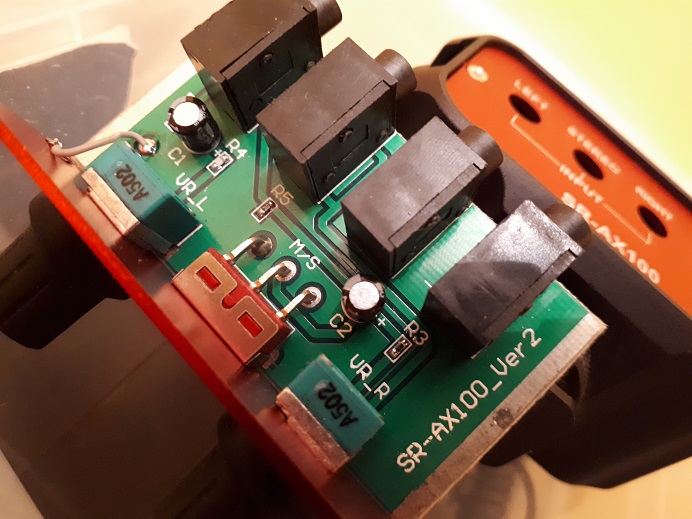

    J'ai retrouvé l' AX100 ...



    Tu peux voir que c'est pratiquement identique.

    #14 homero, 20 Janvier 2020
    Dernière édition: 20 Janvier 2020
  15. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    161
    Messages:
    16 895
    Appréciations:
    +279 / 1 399 / -32

Chargement...
