Réparation d'un projecteur Debrie 16 mm ?

Discussion in 'Astuces, bidouilles et bricolages' started by jjg, Jan 18, 2024.

  1. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    479
    Appréciations:
    +4 / 11 / -0
    Bonsoir,
    Je tente de réparer un projecteur série C assez semblable au MB15.

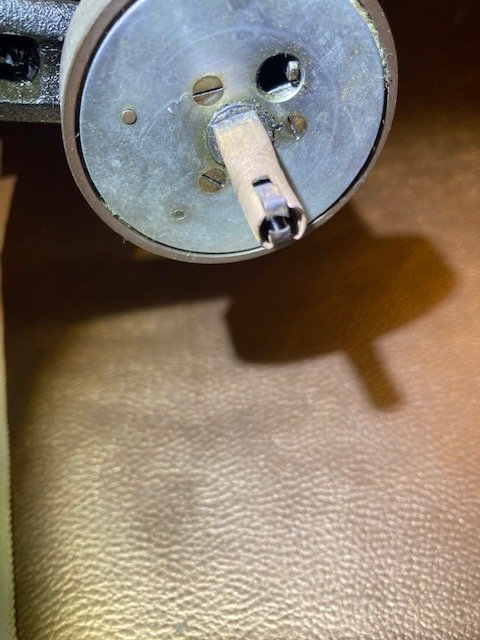

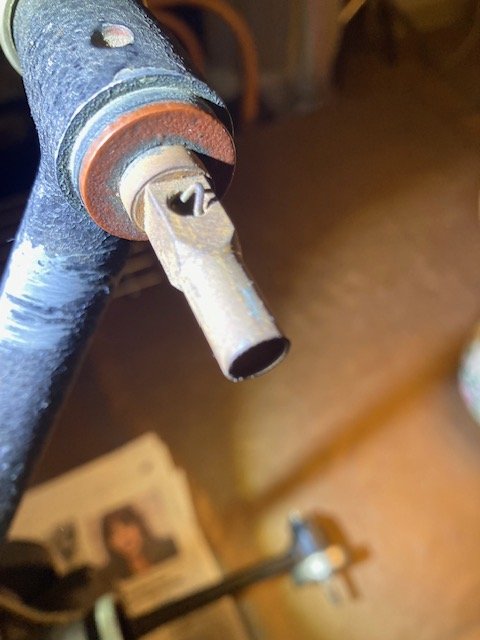

    1) Je pense que les accessoires de verrouillage des bobines sont défaillants (voir photo) , j'aimerais bien avoir la photo d'un arbre bobine en bon état.
    2) le moteur est bruyant . J'aimerais avoir des conseils pour réduire ce bruit de moteur.

    Merci à l'avance, JJG

  2. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    479
    Appréciations:
    +4 / 11 / -0
    Bonjour,
    Ou sont donc les spécialistes du 16 mm ?

  3. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Trophy Points:
    18,350
    Likes Received:
    309
    Messages:
    24,103
    Appréciations:
    +737 / 4,243 / -92
    Ce ne sont pas les spécialistes du 16mm qui manquent, mais les possesseurs de Debrie.

    Pour la photo du bas, c'est la clavette qui est cassée.
    Pour la photo du haut aucune idée, peut-être que le ressort suffit à maintenir la flasque de la bobine ?

    Pour le bruit du moteur, faudrait l'entendre pour évoquer une piste.

  4. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    479
    Appréciations:
    +4 / 11 / -0
    Merci beaucoup pour la réponse !

  5. jakitchon

    Trophy Points:
    1,000
    Likes Received:
    0
    Messages:
    52
    Appréciations:
    +1 / 1 / -0
    bonsoir, et non justement j'ai possédé ce projecteur (MB15) la clavette de la bobine du haut c'est à dire ou se fixe la bobine débitrice est identique au mien. Pour la mettre il suffit de pousser la bobine à font et elle s'enclanche toute seule. Pour la retirer il faut appuyer sur l'axe de la bobine
    Celle du bas doit être la même. Quand au bruit, il est vrai que le projecteur est assez bruyant, ce projecteur n'étant pas très récent. Le mien fonctionne avec de l'huile assurant le graissage du système
    d'entrainement des bobines.

  6. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Trophy Points:
    18,350
    Likes Received:
    309
    Messages:
    24,103
    Appréciations:
    +737 / 4,243 / -92

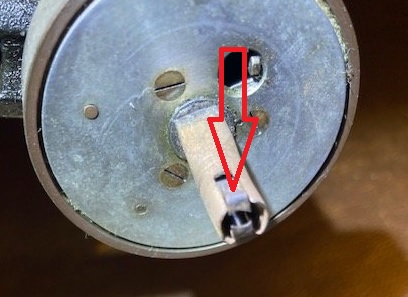

    Sur la photo, on voit très bien un reste cassé de clavette pivotante, non ?

    Repaire Debrie clavette.jpg

  7. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    479
    Appréciations:
    +4 / 11 / -0
    Bonsoir,

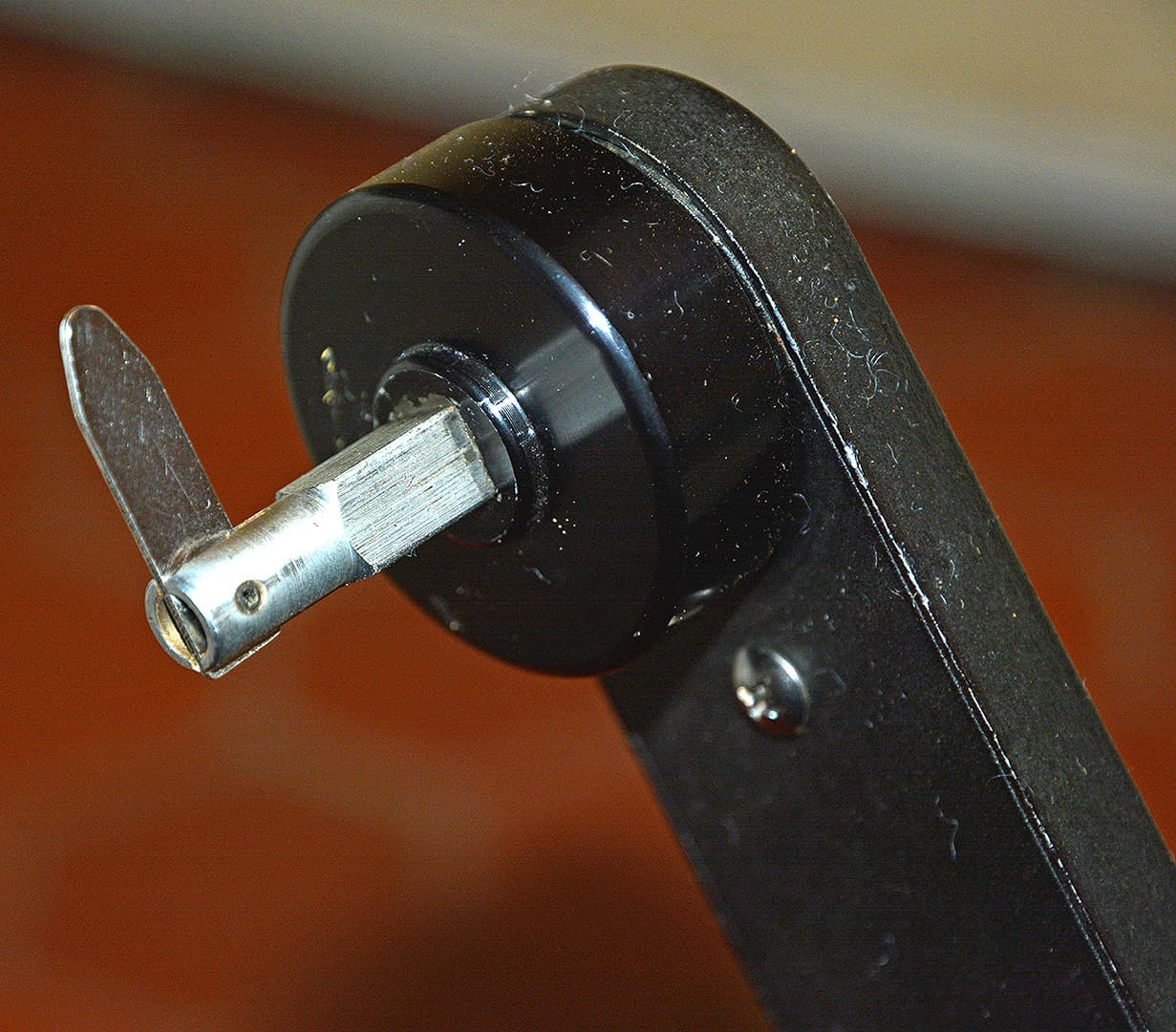

    Je vais sans doute faire un peu de mécanique pour avoir ce type de verrouillage:


    Attached Files:

  8. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    479
    Appréciations:
    +4 / 11 / -0
    Bonsoir,
    Encore une question sur ce projeteur Debrie série C:

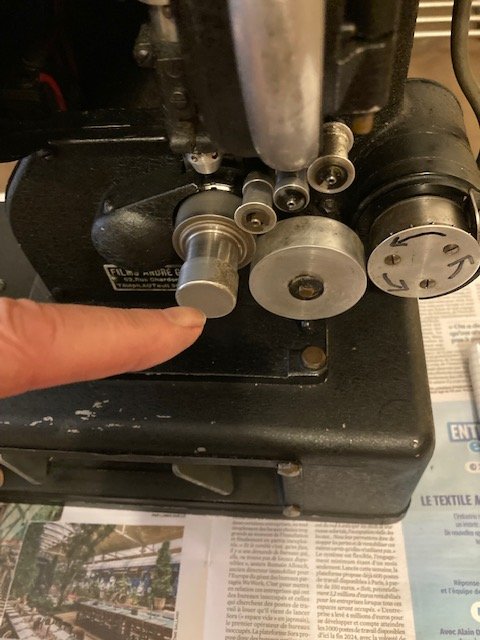

    L'arbre indiqué par le doigt sur la photo, qui est accouplé à un volant d'inertie, est-il entrainé par le moteur ou par le film qui glisse dessus ? arbre3.jpg


    Attached Files:

  9. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Trophy Points:
    18,350
    Likes Received:
    309
    Messages:
    24,103
    Appréciations:
    +737 / 4,243 / -92
    Si tu peux le faire tourner à la main, c'est le film qui l'entraine.
    Regarde s'il n'y a pas une friction quand même, mais je doute

  10. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    479
    Appréciations:
    +4 / 11 / -0
    Bonsoir,
    Comme le projecteur fonctionne, j'aimerais bien avoir le schéma du circuit à réaliser avec la cellule photoélectrique, afin d'attaquer un ampli banal à transistors ?

  11. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    479
    Appréciations:
    +4 / 11 / -0
    Bonsoir,
    Je pense utiliser un circuit cellule identique à celui indiqué sur ce schéma en lien.
    La cellule est peut-être une 918 RCA ?
    Schéma Debrie MS 24 (doctsf.com)
