[CommentFaire?] Remettre au travail un MKH 404

Discussion dans 'Matériel de prise de son et de mixage' créé par Romont, 11 Mars 2022.

Tags:
  1. Romont

    Points Repaire:
    3 820
    Recos reçues:
    15
    Messages:
    2 286
    Appréciations:
    +15 / 103 / -0
    Salut les sondiers et ingénieurs du son ! voilà j'ai un Sennheiser MKH 404 je voudrais savoir si il est possible de faire un câble pour le faire marcher en alim phantom, j'ai aussi une alim mais il faut y mettre une plusieurs piles boutons, donc ce n'est pas intéressant. Comment devrait câblé le câble si jamais c'est possible, d'ailleurs je n'ai trouvé si c'est du 48 volts qu'il accepte ? et pas trouvé non plus les caractéristiques techniques.

  2. homero

    So

    Points Repaire:
    16 500
    Recos reçues:
    740
    Messages:
    28 165
    Appréciations:
    +1 081 / 5 568 / -20
    Il est en Tüchel, pas mentionné en 12T ... et à ta place je n'utiliserais que l'alim prévue pour.

    https://music-electronics-forum.com/filedata/fetch?id=848627&d=1518546285

    https://music-electronics-forum.com/filedata/fetch?id=848628&d=1518546538

    The difference between the mkh*04 and the mkh*05 series is that the *04 has a non balanced circuit,
    which needs to be powered with -8V on pin3, pin1 is signal out, pin2 is ground, output impedance is 800 Ohm!!

    La différence entre le mkh*04 et la série mkh*05 est que le *04 a un circuit asymétrique qui doit être alimenté avec -8V sur la broche 3, la broche 1 est le signal de sortie, la broche 2 est la masse, l'impédance de sortie est de 800 Ohm !!

    • J'aime J'aime x 1
  3. Romont

    Points Repaire:
    3 820
    Recos reçues:
    15
    Messages:
    2 286
    Appréciations:
    +15 / 103 / -0
    Oui Homero il est en prise Tüchel, famille des prises DIN ou Philips si je ne trompe pas. Il n'y a aucune autre indication sur le corps du micro à part MKH 404, donc s'il faut l'utiliser avec les piles boutons Duracell cela ne vaut pas le coup.

  4. bcauchy

    So

    Points Repaire:
    16 000
    Recos reçues:
    341
    Messages:
    24 300
    Appréciations:
    +648 / 2 251 / -38
    Ah oui quand même ! 1962....
    [​IMG]

    • J'aime J'aime x 1
  5. bcauchy

    So

    Points Repaire:
    16 000
    Recos reçues:
    341
    Messages:
    24 300
    Appréciations:
    +648 / 2 251 / -38
    à propos ..je découvre ..le MKH 800...étonnant

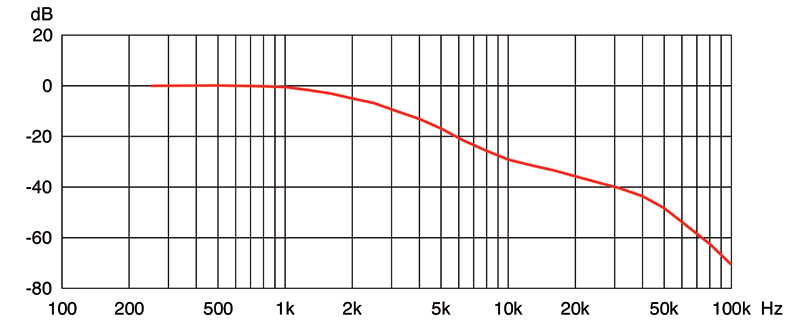

    Third-octave spectrum of a symphonic orchestra
    The sound emission continues until 40 kHz with only a slight decrease; a
    steeper roll-off only occurs above 50 kHz.

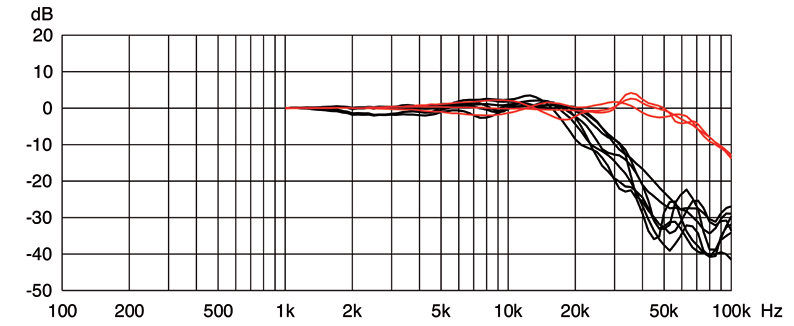

    Frequency response of the MKH 800 (red) compared to other
    studio microphones.

    The sensitivity of the MKH 800 is up to 20 dB higher beyond 20 kHz.

  6. Romont

    Points Repaire:
    3 820
    Recos reçues:
    15
    Messages:
    2 286
    Appréciations:
    +15 / 103 / -0
    Bertrand effectivement c'est très vieux mais je crois qu'il n'y a pas eu de progrès depuis dans la qualité du son, j'ai eu le souvenir que je l'avais sur un tournage pour un film sur orgues de St Eustache, effectivement les Halles étaient toujours en fonction et on a pas pu faire les prises la nuit. Le jour était plus silencieux que la nuit car c'est vraiment à côté.

  7. Romont

    Points Repaire:
    3 820
    Recos reçues:
    15
    Messages:
    2 286
    Appréciations:
    +15 / 103 / -0
    EUREKA ! il y a une alim qui permet de faire fonctionner le Mkh 404 sans avoir à utiliser le module dans lequel on doit mettre les piles, ça s'appelle : Tonader T12V

  8. homero

    So

    Points Repaire:
    16 500
    Recos reçues:
    740
    Messages:
    28 165
    Appréciations:
    +1 081 / 5 568 / -20
    Gaffe, ça sort du 12 V !

  9. Romont

    Points Repaire:
    3 820
    Recos reçues:
    15
    Messages:
    2 286
    Appréciations:
    +15 / 103 / -0
    Mince ! t'as raison mais c'est un problème ? si l'engin fait marcher le micro à la place des piles, après je peux le brancher sans qu'il soit alimenté par la caméra.... il y a peut-être un truc que je n'ai pas compris.

  10. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Attention, comme l'a dit homero, en T12 tu vas flinguer le micro.

    Les MKH X04 sont alimentés en 8 V max 8.5V et sont asymétriques ce qui implique un cable de moins de deux mètres entre le micro et l'enregistreur ou entre le micro et le transfo symétriseur.

    Nagra avait pondu un préampli spécifique pour cette série, le QPM 3.4

    Coté Tuchel micro
    1 modulation
    2 masse
    3 Négatif 8 V le positif est à la masse
    ce qui donne sur le schéma avec une XLR
    1 masse
    2 négatif 8 V
    3 modulation
    C'était avant qu'on inverse point chaud/point froid sur les XLR

    J'ai masqué la partie préampli ;)
    Repaire Nagra QPM 3.4 reduit.jpg

    En partant de ton T12, il est possible de faire tomber la tension à 8V et symétriser la sortie

  11. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76

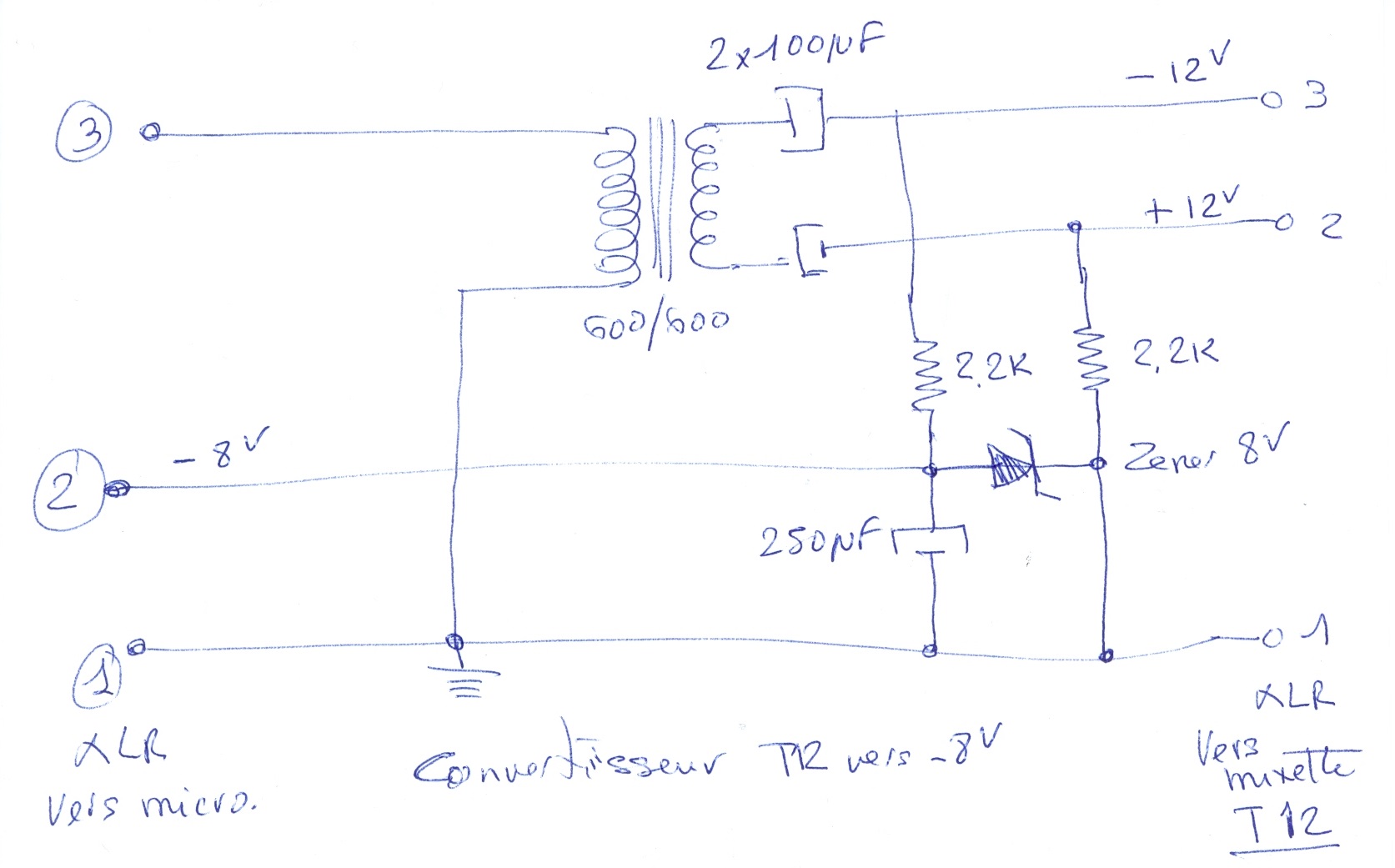

    Petit schéma en partant du T12
    Les valeurs sont à ajuster en fonction de la consommation du micro.

    Bien vérifier la polarité du 12 V sortant et bien vérifier aussi le cable XLR/Tuchel coté micro.

    Repaire Conv T12 -MKH 404.jpg

    #11 saint kro, 25 Avril 2022
    Dernière édition: 25 Avril 2022
