[CommentFaire?] régie "old school" : synoptique de synchro ?

Bonjour à tous !

Je souhaitais vos conseils pour le branchement d'une régie "old school" broadcast!

Voici ma question :

J'ai un mélangeur Panasonic MX70, 4 caméras Sony DXC sur CCU, et un générateur de signal Tektronix TSG131A. Quel est le chemin du signal de synchro ?

J'imagine qu'il part du Tektronix (sortie BNC Black Burst), pour rentrer sur le mélangeur, puis en série sur les CCU ?

Pour les connaisseurs de ce mélangeur, j'aurai aussi aimé connaitre la différence entre :
la sortie ADV-REF ((advanced reference) output connector This connector outputs the reference signal with advanced vertical phase for source input uses.)
et la sortie G/L (genlock reference) input connectors These are loop-through, automatically terminated connectors. They supply signals to the source VTR or camera and initiate genlock. They enable genlock for the G/L input or EXTKEY input by making a selection on the initial setting page.

Merci pour vos précieux conseils !
Mathias - passionné



En principe, les entrées et sorties "Genlock" sont simplement en parallèle, et l'appareil intègre un "buffer" qui permet de lire le signal genlock sans le modifier (impédance très élevée = courant prélevé dérisoire). Tu peux tout connecter dans l'ordre que tu veux.



En principe on doit fermer la dernière prise synchro par un bouchon 78 ohms.A moins qu'elle soit avec un bouclage automatique sur la BNC ou bien un inter 75 ohms.
La dernière fois que j'ai entendu parler de ce matériel c'était au siècle dernier.
Quel en sera l'usage ?

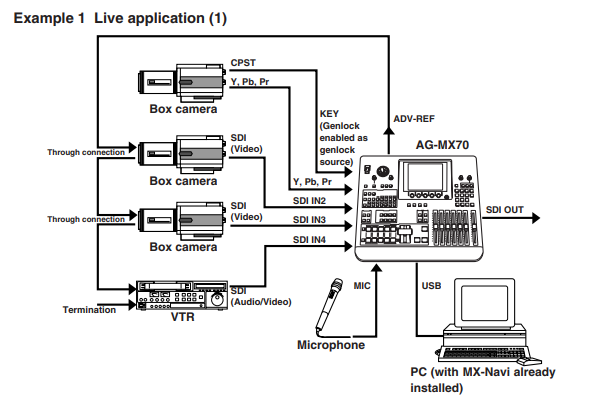

suffit de lire le manuel, il y a des exemples
