recyclage bloc XLR de Sony PD100

Bonjour,
Je partage un petit bricolage qui pourrait donner des idées à d'autres.

Mon objectif était de rendre autonome le module préampli XLR d'un caméscope Sony PD100 afin de pouvoir lui trouver des usages (branchement sur DSLR, caméscope, enceinte amplifiée), tout en minimisant le temps de réalisation et en utilisant des trucs qui traînaient dans mon atelier.

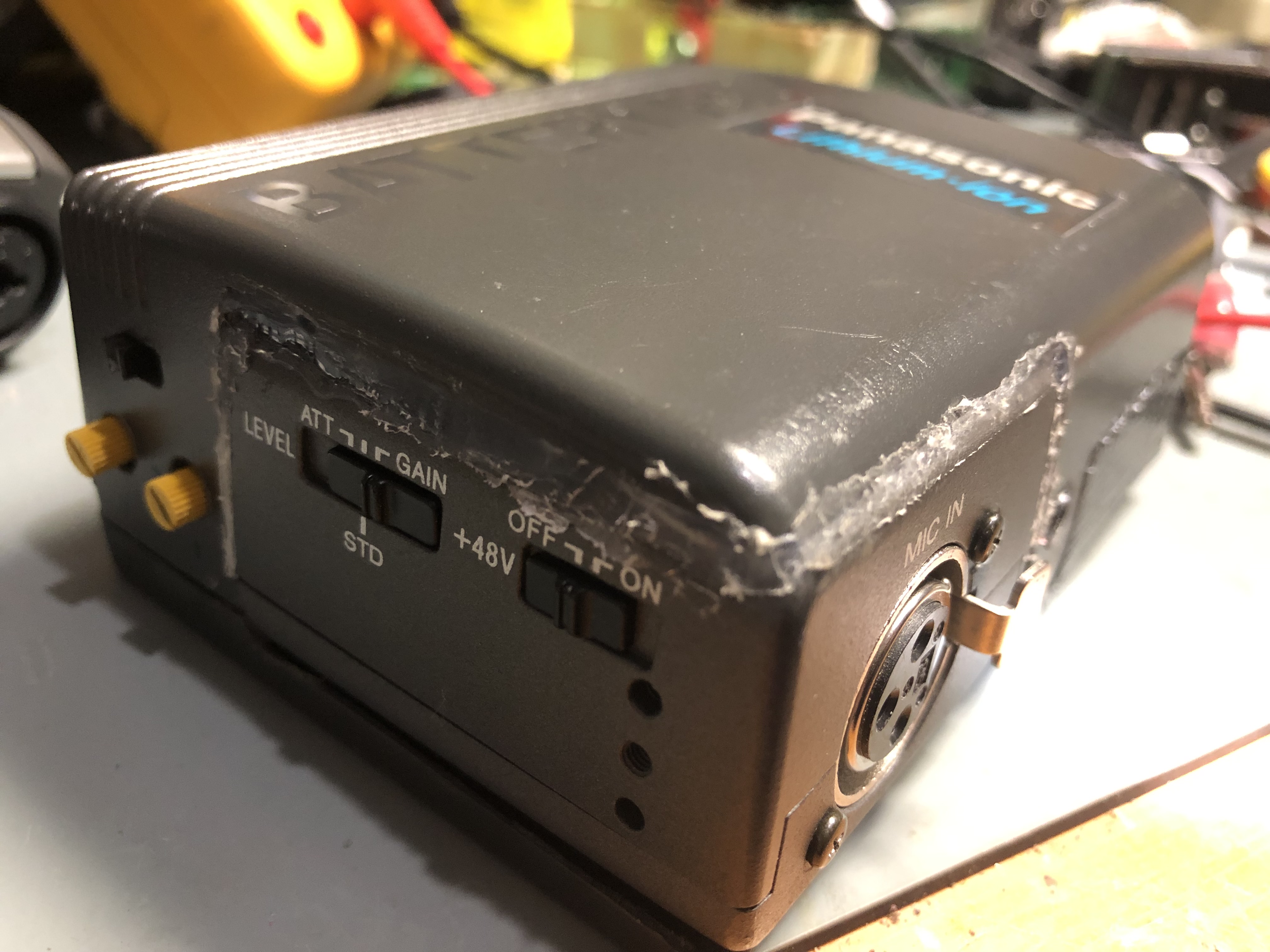

C'est le boîtier d'un vieux pack de batteries Panasonic qui lui sert maintenant de maison.

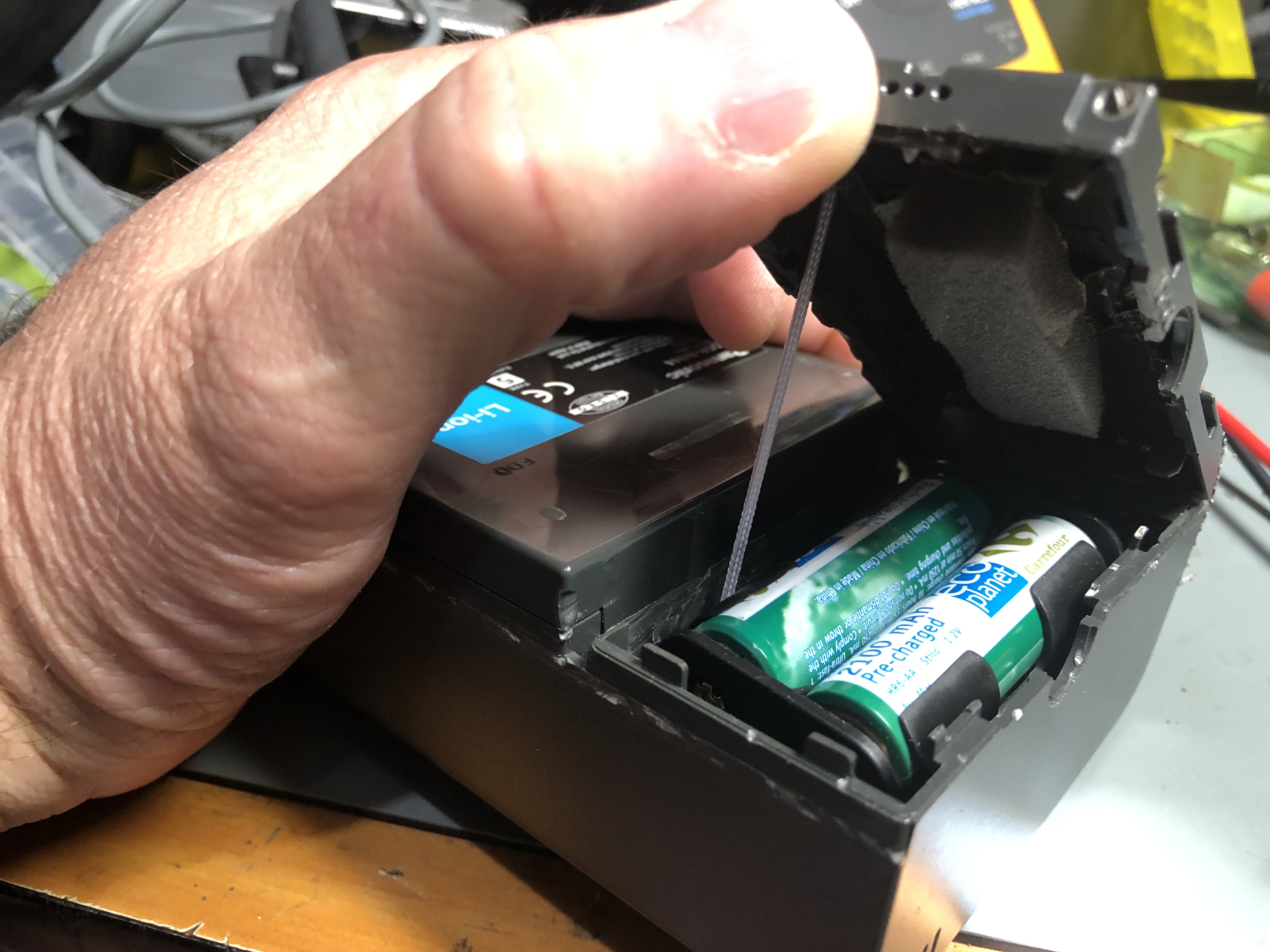

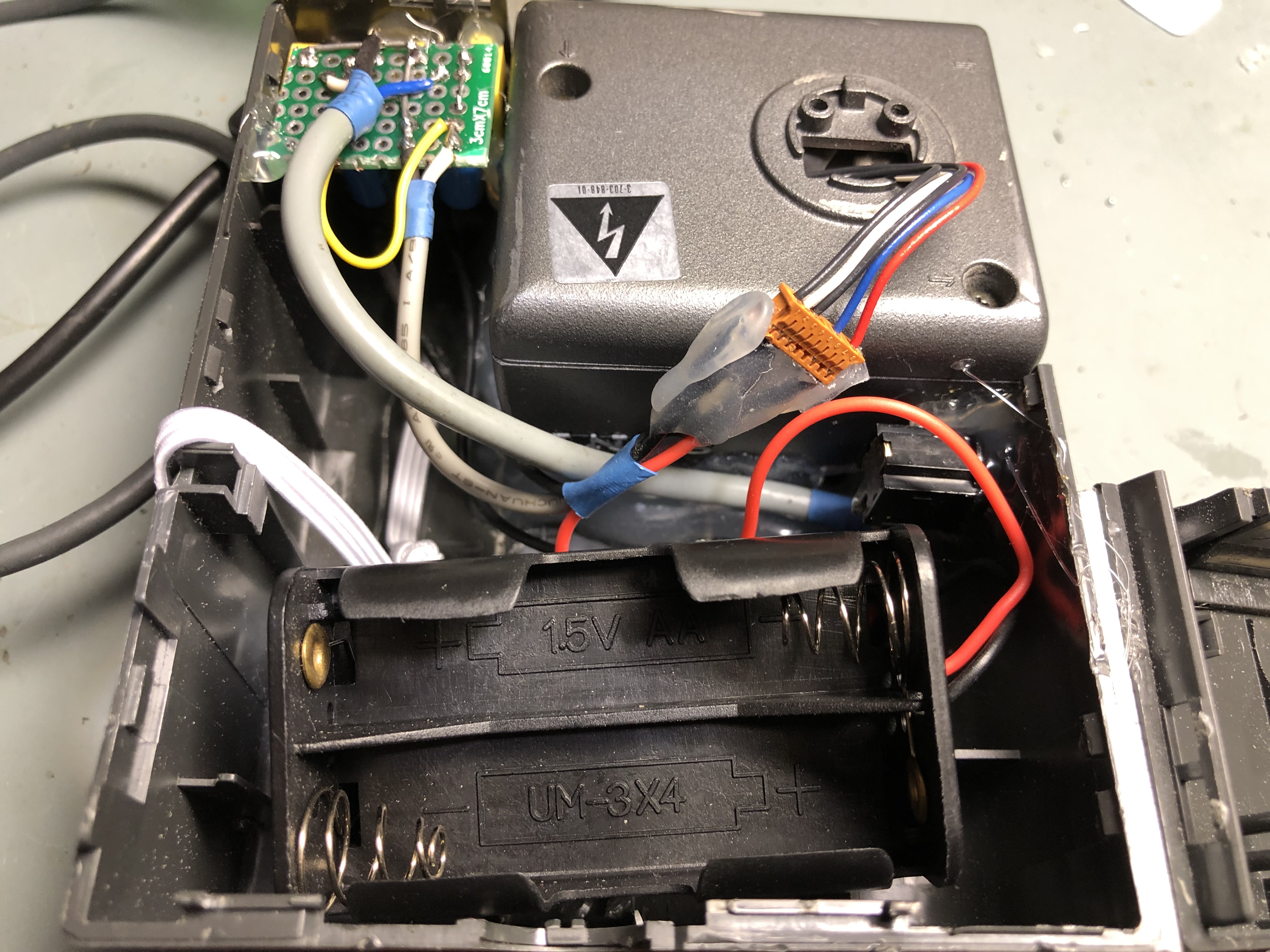

Alim: 4 piles R6 (6V) logées dans un coupleur de pile. La performance du préampli est conservée jusqu'à une tension de 5,4V

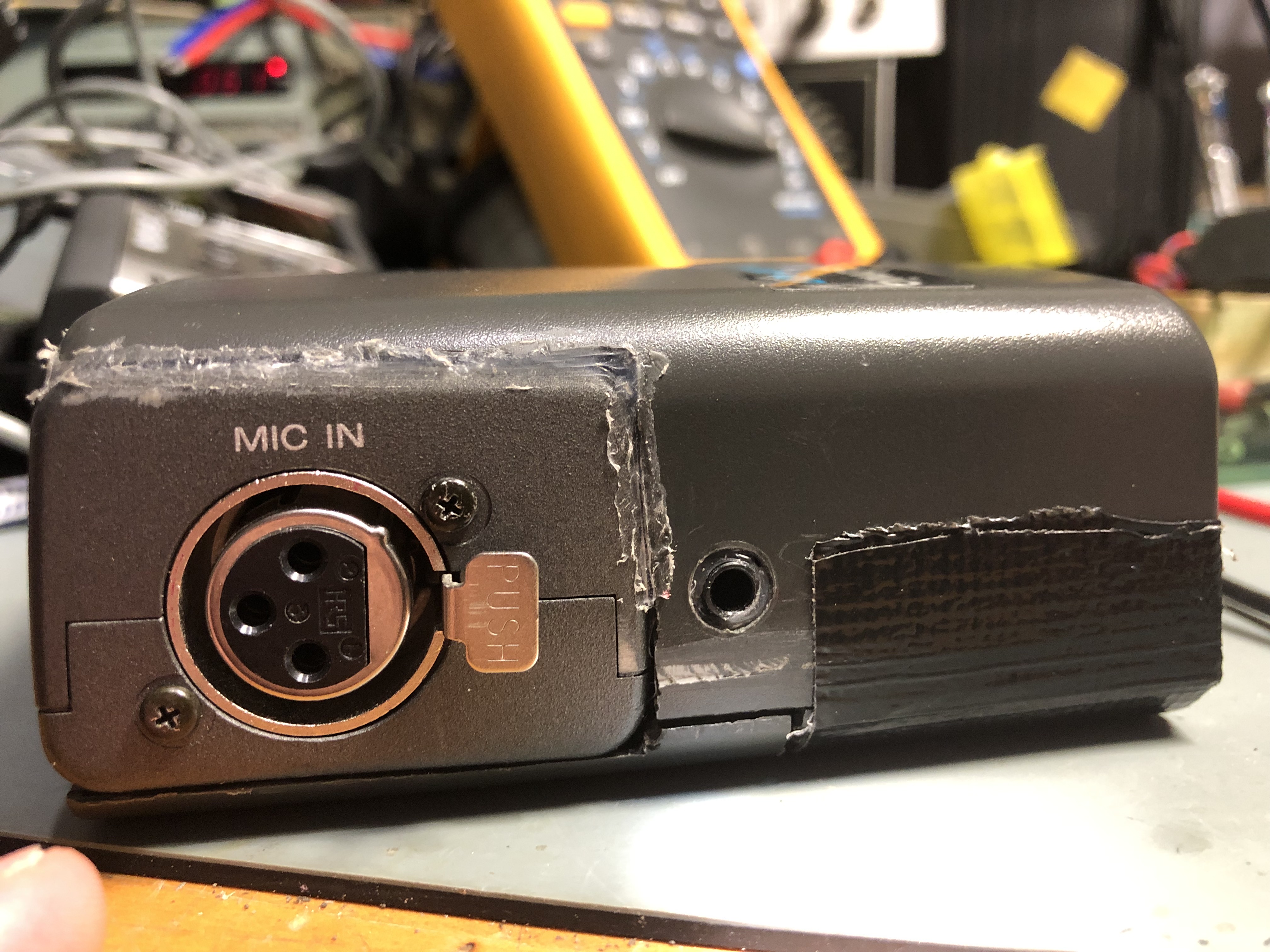

Sortie: jack 3.5mm femelle

Ajouts :

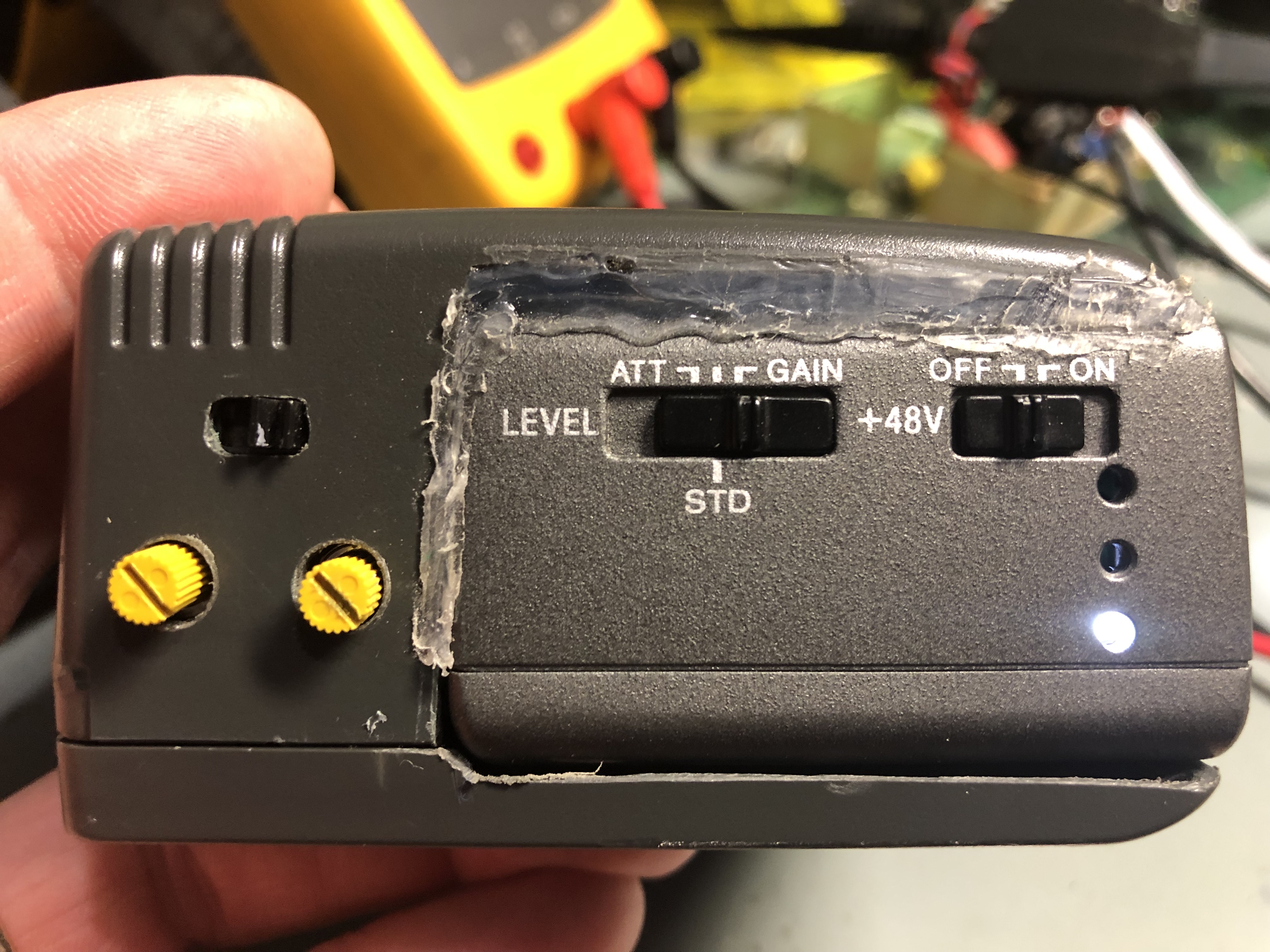

- 2 potentiomètres pour doser le niveau de sortie, éventuellement différent sur les 2 voies d'une entrée stéréo.
- Interrupteur de mise sous tension
- led indicatrice de mise sous tension

Niveau de sortie max : -3 dBu soit 1,55V p-p

Consommation avec alim fantôme : ~ 51mA (micro sennheiser ME64)

Consommation sans alim fantôme : ~ 9mA



Oui, RMS non?

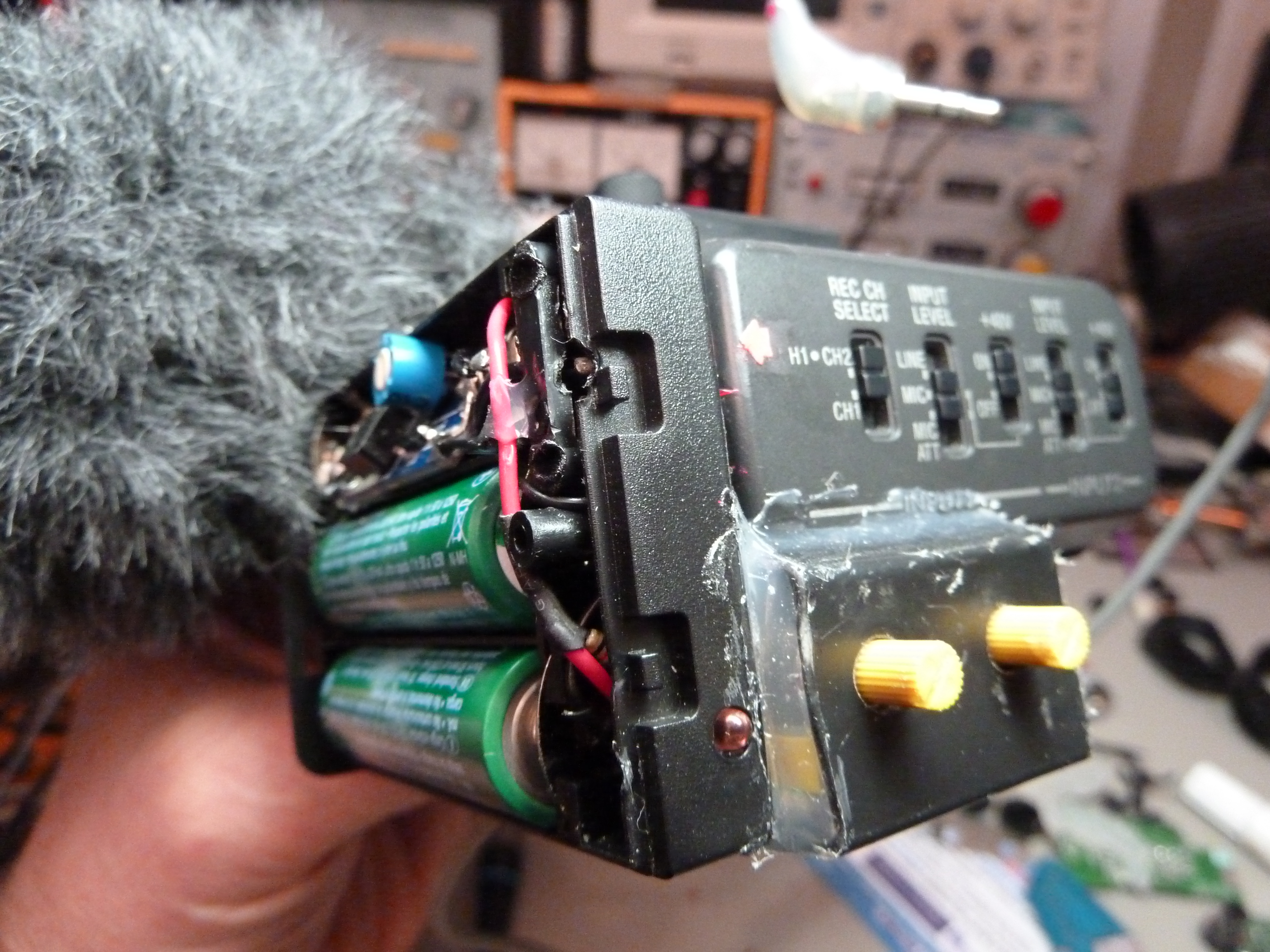

Une autre réalisation faite avec le bloc XLR d'une PD150.

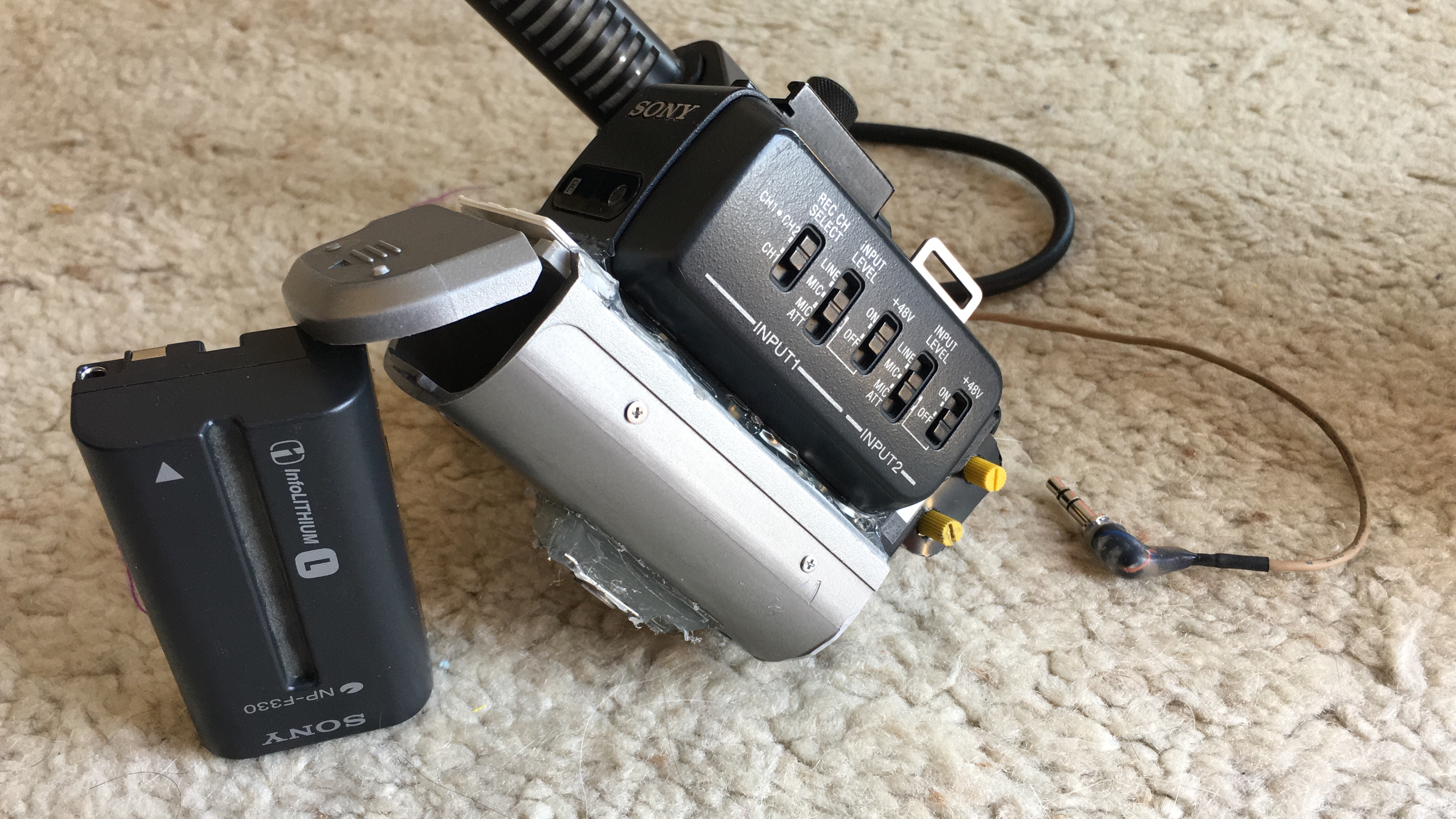

Le boîtier pour la batterie type NP-F viens d'un appareil photo.

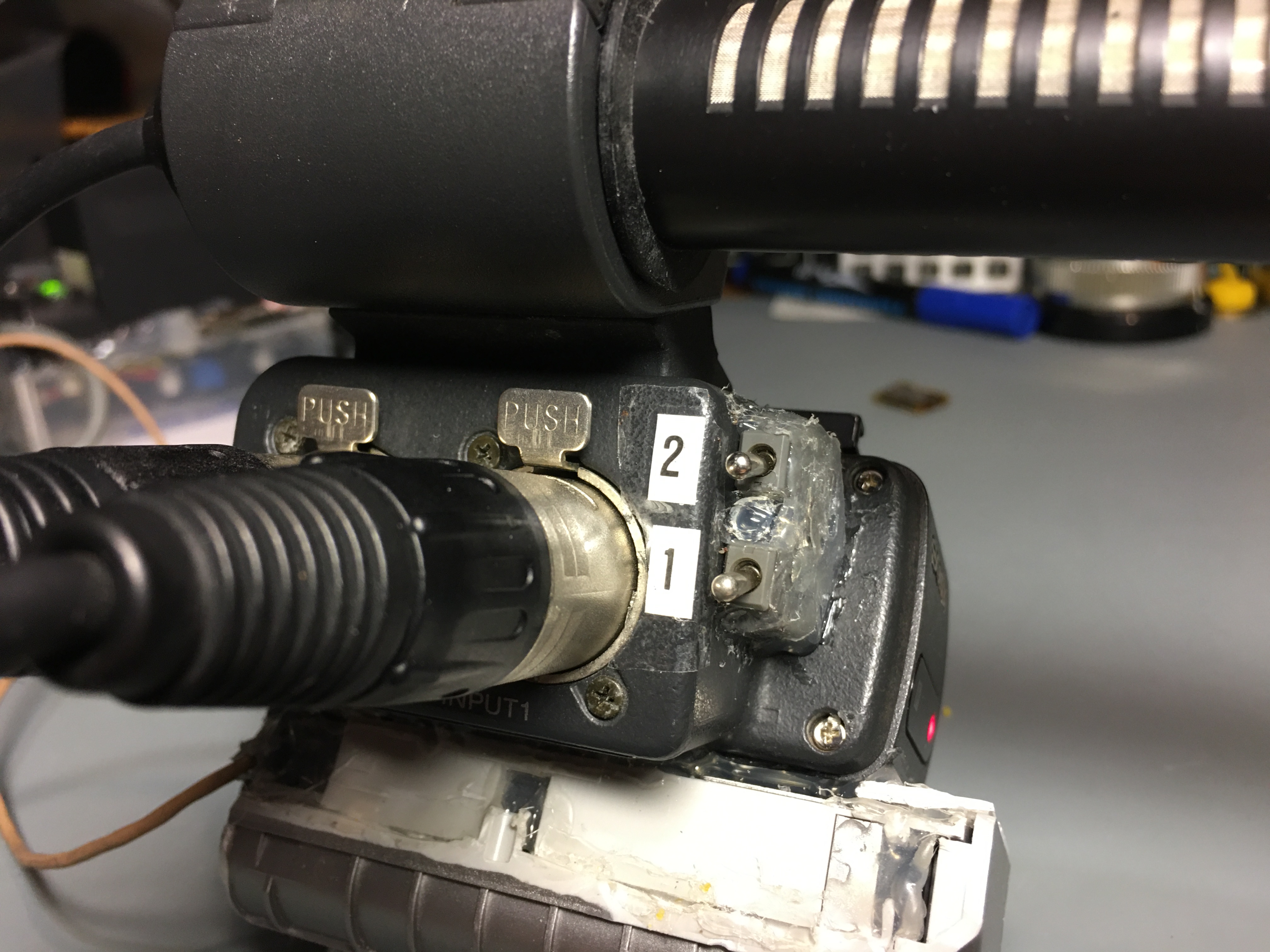

Les 2 interrupteurs servent à commuter les filtres coupe bas qui se commandaient via menu sur le caméscope.

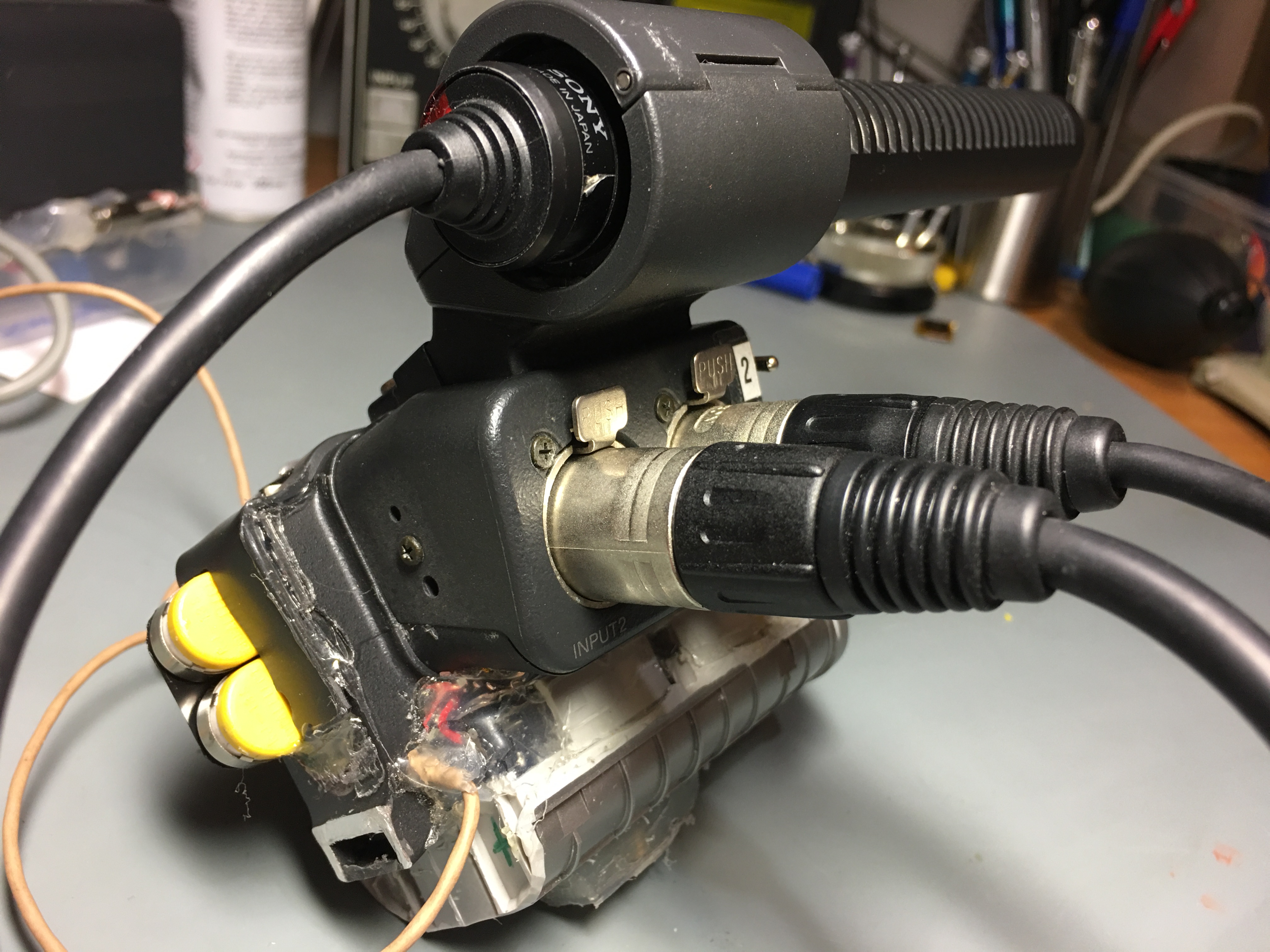

Ici aussi, 2 potentiomètres pour doser le niveau de sortie.

Sous le boîtier de batterie, un filetage au pas photo

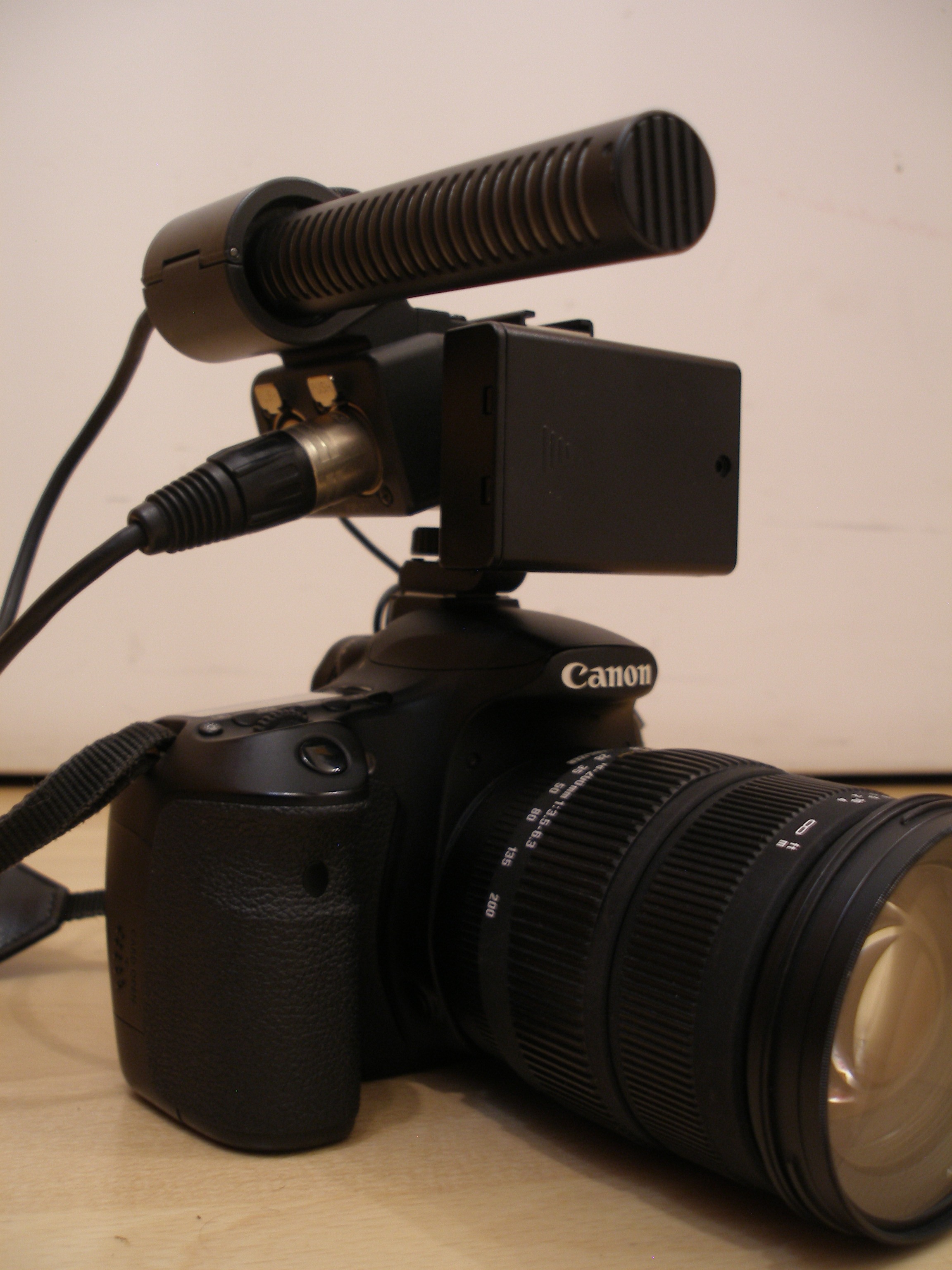

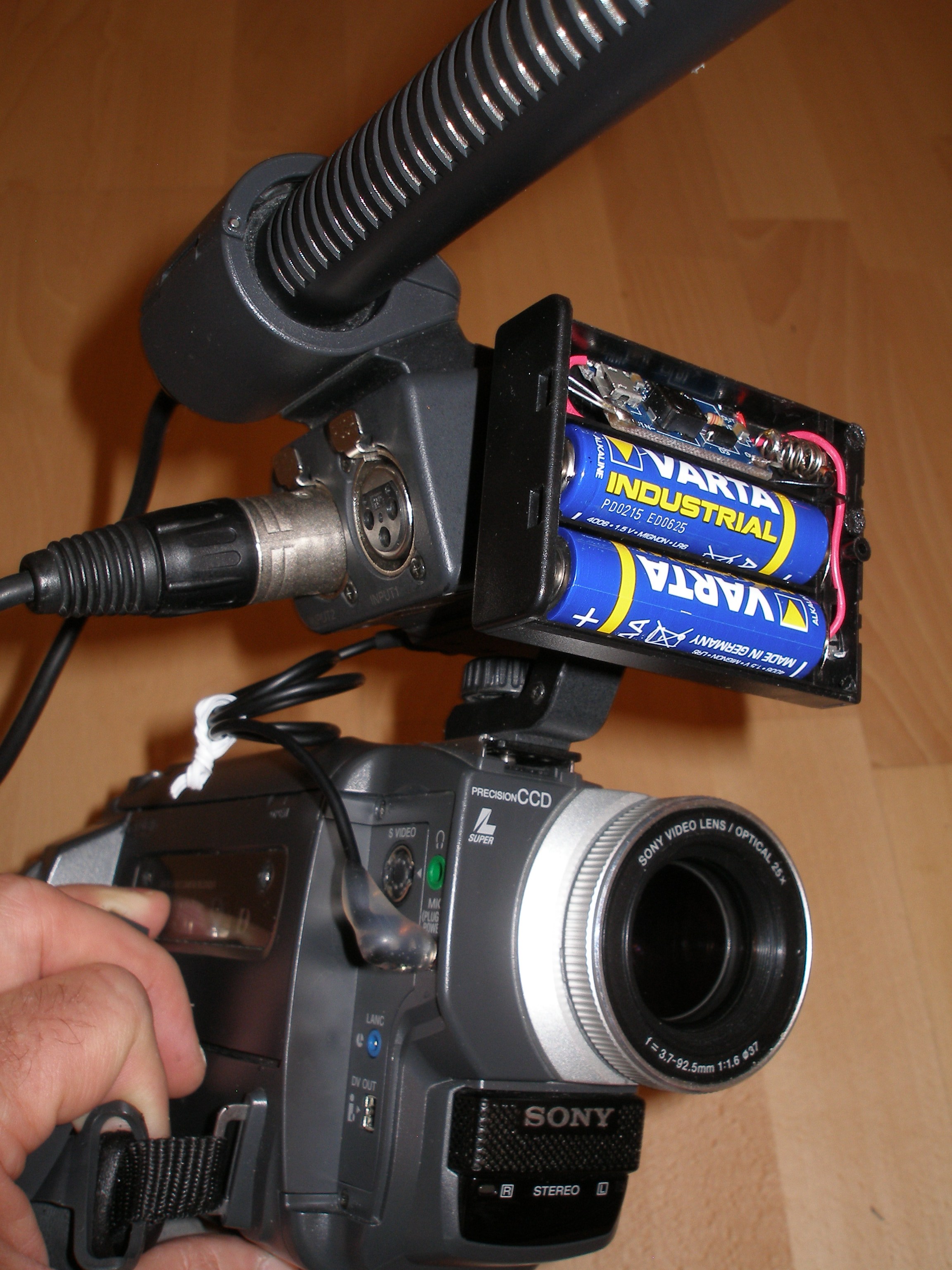

Et pour finir, un bloc XLR de PDX-10

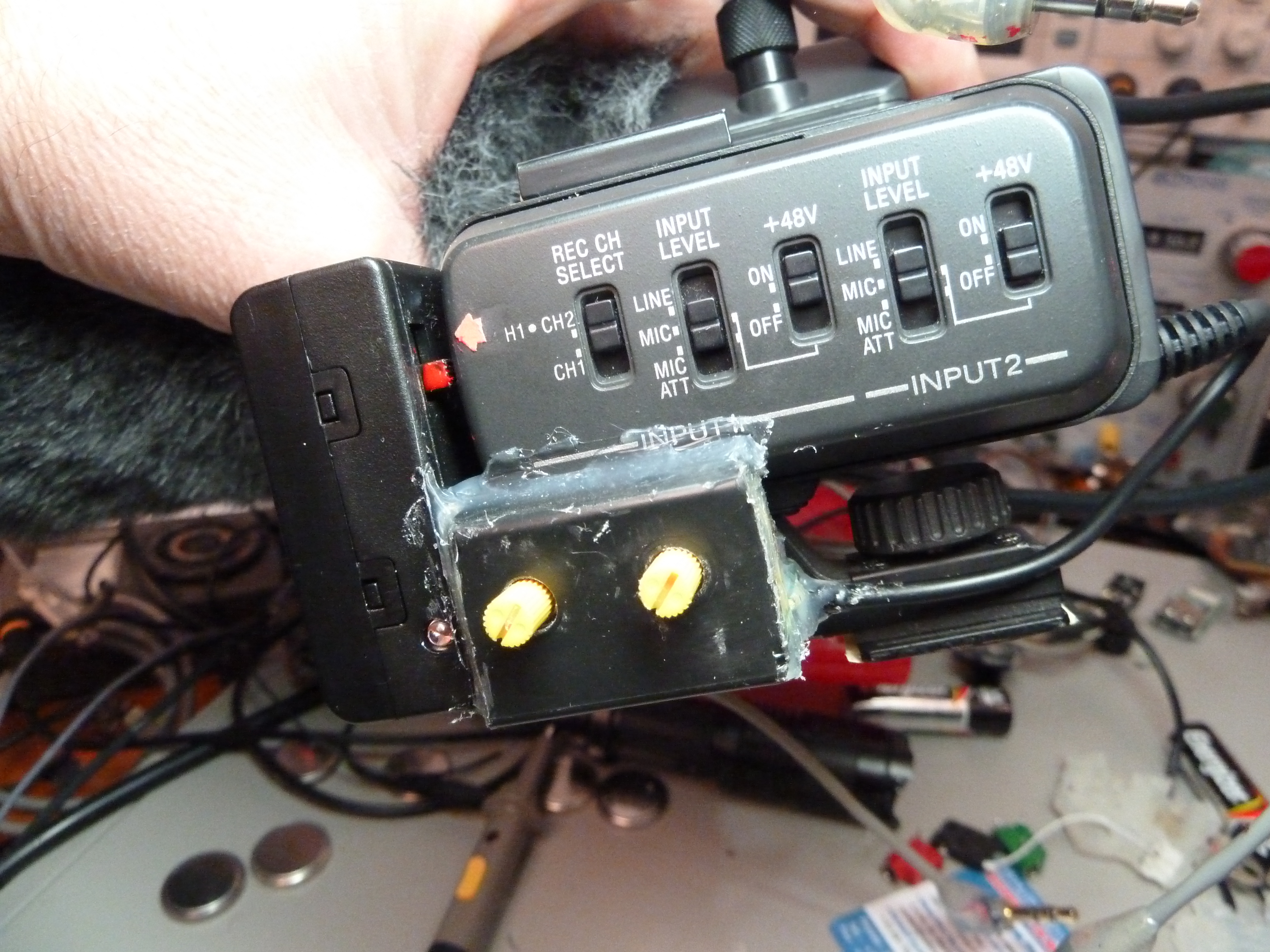

Deux piles R6 pour l'alimentation. Dans le boîtier de pile se trouve un convertisseur DC-DC permettant d'obtenir la tension nécessaire au fonctionnement. Ce choix n'est pas optimal en terme de consommation, mais il permet de limiter le poids de l'ensemble vs la solution 4 piles.
Vous noterez le petit interrupteur de mise sous tension dans le boitier de pile. Il est légèrement en retrait pour éviter une mise sous tension involontaire (rangement dans un sac par exemple).
