Rapport signal/bruit Zoom H-2

Discussion in 'Son numérique en vidéo' started by MickeyCam, Oct 30, 2007.

Tags:
  1. MickeyCam

    Trophy Points:
    3,470
    Likes Received:
    6
    Messages:
    1,254
    Appréciations:
    +3 / 14 / -0
    Bonjour,

    Mesures de rapport signal/bruit en monitoring sur le H-2, sortie à 80 % .

    Entrée ligne, signal d'entrée de 600 mV = avec filtre à 80 KHz = 58,5 dB
    avec filtre à 30 KHz = 76,2 dB

    Entrée micro high, signal de 15 mV = filtre 80 KHz = 55 dB
    filtre 30 KHz = 61 dB
    Ce sont des filtres passe-bas commutables sur le distorsiomètre.
    Sans filtre, le rapport est bien dégradé.
    Ca signifierait que les convertisseurs sont assez bruyant ou que le filtrage de sortie serait insuffisant.

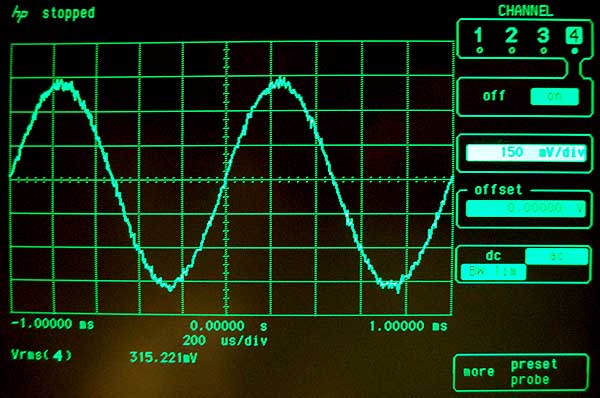

    D'ailleurs il suffit de regarder la forme du 1000 Hz pour voir que les sinusoïdes ne sont pas pures.
    Je pense qu'en coupant à 20KHz à l'equaliser, la rapport S/B sera grandement amélioré.

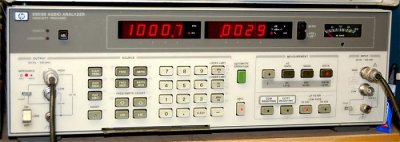

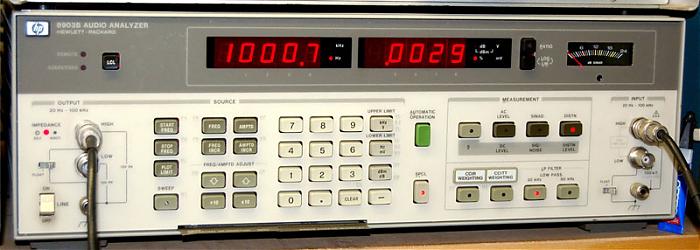

    La deuxième photo est celle de l'analyseur HP 8903B ayant servi aux mesures. Il est en train de mesurer sa propre distorsion, ici 0,0029 %.
    Michel...
