Raccord 90° pour trépied ?

Discussion dans 'Trépieds, têtes, et autres supports' créé par Mister Paul, 10 Mai 2018.

Tags:
  1. Mister Paul

    Mister Paul

    Points Repaire:
    1 650
    Recos reçues:
    2
    Messages:
    572
    Appréciations:
    +0 / 2 / -0
    Bonjour,
    j'ai un trépied Manfrotto 190X PRO. Il permet de dégager sa colonne centrale à 90° et d'aller au raz du sol.
    Dans ces conditions je me retrouve avec ma tête aussi bien sûr à 90°...

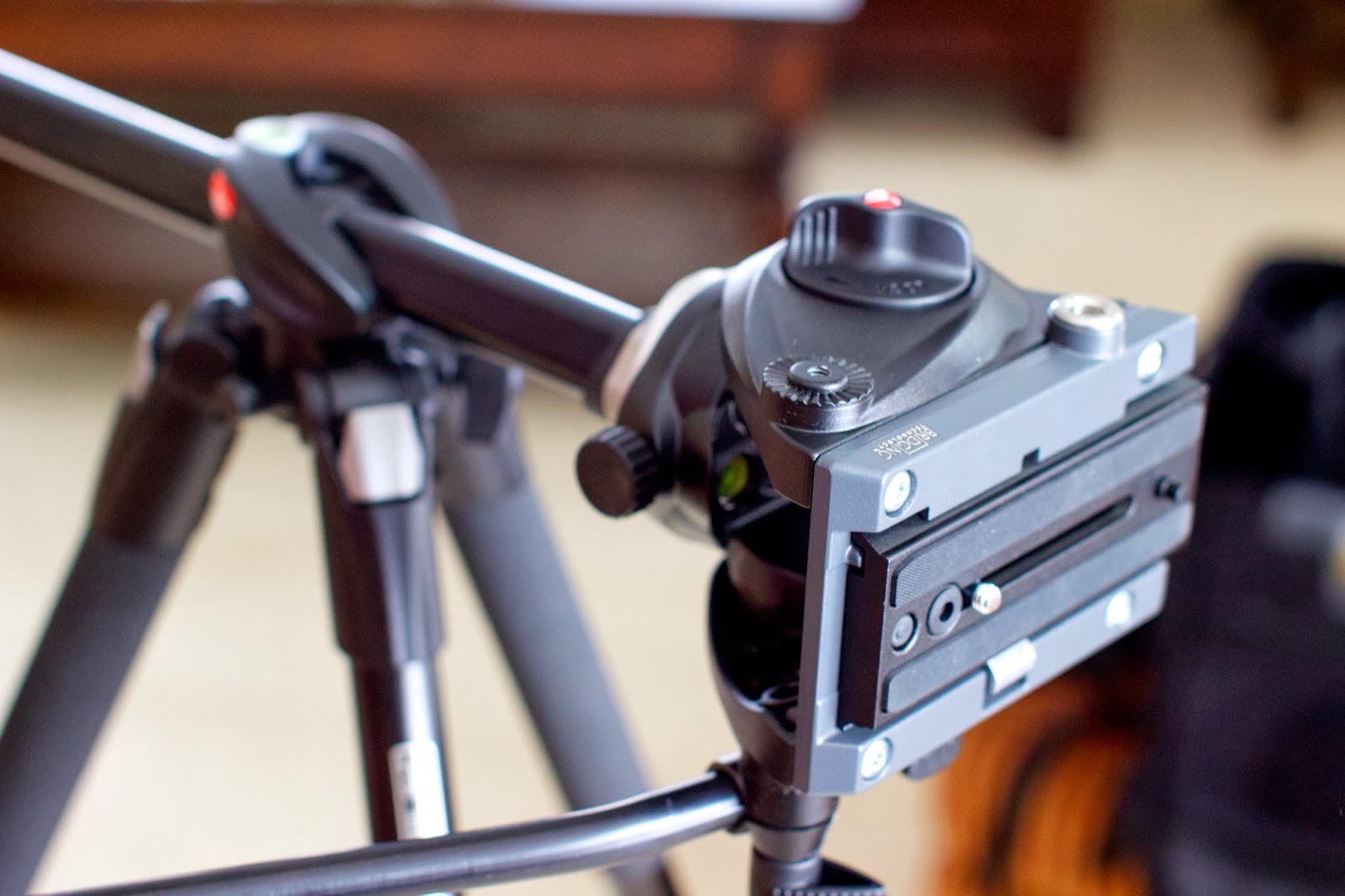

    Photo 1
    Photo 2
    J'aimerais trouver un raccord coudé de 90° qui me permette simplement de retrouver l'axe normal. Comme ça je pourrai utiliser ma tête fluide en pan et tilt.
    Je peux redresser la tête mais je me retrouve bloqué en butée de tilt (je peux arriver à l'horizontale mais pas de contre-plongée possible) et sans pan (qui devient une rotation 360°)...
    Photo 3

    Il me faudrait un raccord coudé de 90° à insérer entre la colonne et la tête.
    Ça existe ?
    Ça se bricole ?

    Merci pour vos infos !
    Paul

    #1 Mister Paul, 10 Mai 2018
  2. homero

    homerox
    So

    Points Repaire:
    16 500
    Recos reçues:
    776
    Messages:
    28 753
    Appréciations:
    +1 153 / 6 196 / -20
    #2 homero, 10 Mai 2018
  3. Mister Paul

    Mister Paul

    Points Repaire:
    1 650
    Recos reçues:
    2
    Messages:
    572
    Appréciations:
    +0 / 2 / -0
    J'y ai bien pensé mais je me retrouverais à devoir visser la tête sur le plateau rapide de la rotule...
    Ça n'est pas le même diamètre de filtrage.

    #3 Mister Paul, 10 Mai 2018
  4. homero

    homerox
    So

    Points Repaire:
    16 500
    Recos reçues:
    776
    Messages:
    28 753
    Appréciations:
    +1 153 / 6 196 / -20
    Je ne connais pas le 190, en haut de la colonne et à la base de la tête ce n'est pas du 3/8ème de pouce (9,5 mm) ? Il y a deux standards le 1/4" (6,35 mm) dit pas Kodak et le 3/8" (pas congrès). On trouve des vis directement pour plaquettes dans l'une ou l'autre norme sans passer par un adaptateur, moins il y a d' intermédiaires (plaquettes etc …) plus c'est fiable.. Par exemple j'utilise une de mes vieilles rotules Gitzo sans plaquette : Gitzo G275 - Camera-wiki.org - The free camera encyclopedia

    Faire une recherche sur "équerre pied photo" …. quelque chose comme ça : EQUERRE ROTULE POUR COLONNE MDEVE

    #4 homero, 10 Mai 2018
    • J'aime J'aime x 1
  5. Mister Paul

    Mister Paul

    Points Repaire:
    1 650
    Recos reçues:
    2
    Messages:
    572
    Appréciations:
    +0 / 2 / -0
    Oui c'est bien un 3/8ème
    Oui c'est exactement ça ! Quasi la même config. Merci.
    Peut-être qu'une ancienne rotule Gitzo sans plaquette serait plus économique (?)

    #5 Mister Paul, 10 Mai 2018
  6. homero

    homerox
    So

    Points Repaire:
    16 500
    Recos reçues:
    776
    Messages:
    28 753
    Appréciations:
    +1 153 / 6 196 / -20
    La vieille Gitzo permet plus de réglages, la mienne est la dodue G475 ; j'ai aussi une plus petite G275. Tout dépend ce que l'on va mettre dessus (et en dessous mais le Manfrotto 190 c'est du balèze). Ca doit pouvoir se trouver d' occase à la foire photo de Bièvres dans trois semaines … bien regarder si la boule de la rotule n'est pas marquée.
    Off-centre ball head - Camera-wiki.org - The free camera encyclopedia
    Sinon l'équerre rigide devrait suffire.

    #6 homero, 10 Mai 2018
    Dernière édition: 10 Mai 2018
  7. giroudf

    giroudf
    So

    Points Repaire:
    15 400
    Recos reçues:
    535
    Messages:
    19 788
    Appréciations:
    +854 / 3 787 / -37
    une plaque male et femelle vissees sur un bete bout de bois.
    on trouve ca sur ebay pour 3x rien.

    #7 giroudf, 10 Mai 2018
  8. Mister Paul

    Mister Paul

    Points Repaire:
    1 650
    Recos reçues:
    2
    Messages:
    572
    Appréciations:
    +0 / 2 / -0
    Bon je ne dois pas valoir 3 billes... car je ne trouve pas de plaque male ou femelle 3/8" sur eBay...

    #8 Mister Paul, 10 Mai 2018
    Dernière édition: 10 Mai 2018
  9. homero

    homerox
    So

    Points Repaire:
    16 500
    Recos reçues:
    776
    Messages:
    28 753
    Appréciations:
    +1 153 / 6 196 / -20
    #9 homero, 10 Mai 2018
  10. Mister Paul

    Mister Paul

    Points Repaire:
    1 650
    Recos reçues:
    2
    Messages:
    572
    Appréciations:
    +0 / 2 / -0
    oui il y a pas mal de choses intéressantes là-dedans;
    Mais ton EQUERRE ROTULE POUR COLONNE MDEVE était parfaite !
    (en dehors de son prix...)

    C'est juste sur eBay ou Aliexpress que je n'arrive pas à mettre la main sur une plaque male ou femelle...

    #10 Mister Paul, 10 Mai 2018
  11. giroudf

    giroudf
    So

    Points Repaire:
    15 400
    Recos reçues:
    535
    Messages:
    19 788
    Appréciations:
    +854 / 3 787 / -37
    faut faire une recherche du genre "quick release plate"
    quick release plate | eBay
    pour 15$ tu trouves la piece male+femelle complete
    [​IMG]

    #11 giroudf, 11 Mai 2018
  12. Mister Paul

    Mister Paul

    Points Repaire:
    1 650
    Recos reçues:
    2
    Messages:
    572
    Appréciations:
    +0 / 2 / -0
    Merci giroudf. C'est vrai que c'est très peu cher.
    Il faudrait bricoler un truc pour la fixer sur un bloc central afin de récupérer l'équerre

    Autre option :
    je viens de remettre la main sur une Super Clamp
    j’ai craint de déformer la colonne mais ça semble supporter la pression

    Il ne me manquerait plus qu’une plaque avec 1/4" male + 3/8" male (la 1/4" male pour visser la super clamp et la 3/8" male pour visser la tête fluide)
    Je pense à une plaque plutôt qu’une simple double vis de réduction pour ne pas faire porter toute la tension sur le filtage.…

    Peut-être que ça serait la solution...

    #12 Mister Paul, 11 Mai 2018
  13. homero

    homerox
    So

    Points Repaire:
    16 500
    Recos reçues:
    776
    Messages:
    28 753
    Appréciations:
    +1 153 / 6 196 / -20
    Je ne t'ai pas proposé le clamp pour éviter de déformer ta colonne, sur les miens la seule possibilité de vis c'est un spigot avec tête 3/8" … tout dépend de ce que tu vas monter dessus comme caméra et de ce que tu vas lui faire subir…

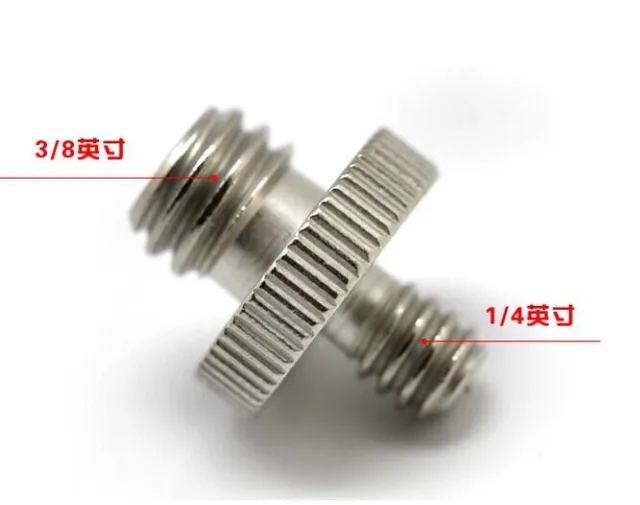

    Spigot double pas de vis mâle 1/4'' et 3/8''

    #13 homero, 11 Mai 2018
  14. Mister Paul

    Mister Paul

    Points Repaire:
    1 650
    Recos reçues:
    2
    Messages:
    572
    Appréciations:
    +0 / 2 / -0
    Oui cette option est plus raisonnable pour la colonne (et moins chère que l'équerre) :
    Manfrotto Rotule 234
    Elle dispose des 2 options de vis mâle 1/4'' et 3/8''

    #14 Mister Paul, 12 Mai 2018
