Projecteur Kodak Instamatic M66 Super 8

Ah d'accord !!! Je comprends mieux grâce à cette vidéo. Merci.

Donc c'est en fait pour que la bobine film tourné dans le "mauvais" sens.
Je vais réessayer en modifiant la courroie...



J'ai donc mis la corueoi dans le bon sens.
Mais le film n'est tjrs pas "pris".
Et cela marchait lors de mon tout 1er essai (avant que je démonte et dégrippe l'entraînement des courroies).
Je vois bien la petite griffe en mouvement pourtant et le film est chatouillé par la griffe mais sans l'entraîner.

L'autre chose qui m'échappe c'est comment le changement de sens est censé marcher ? Est-ce qu'il inversé la rotation des bobines, le mouvement de la griffe ?
Le mécanisme le laisse perplexe. Je vois une patte qui est déplacé selon la position et va agir sur la position de la griffe mais je ne comprends pas l'effet que cela a ?

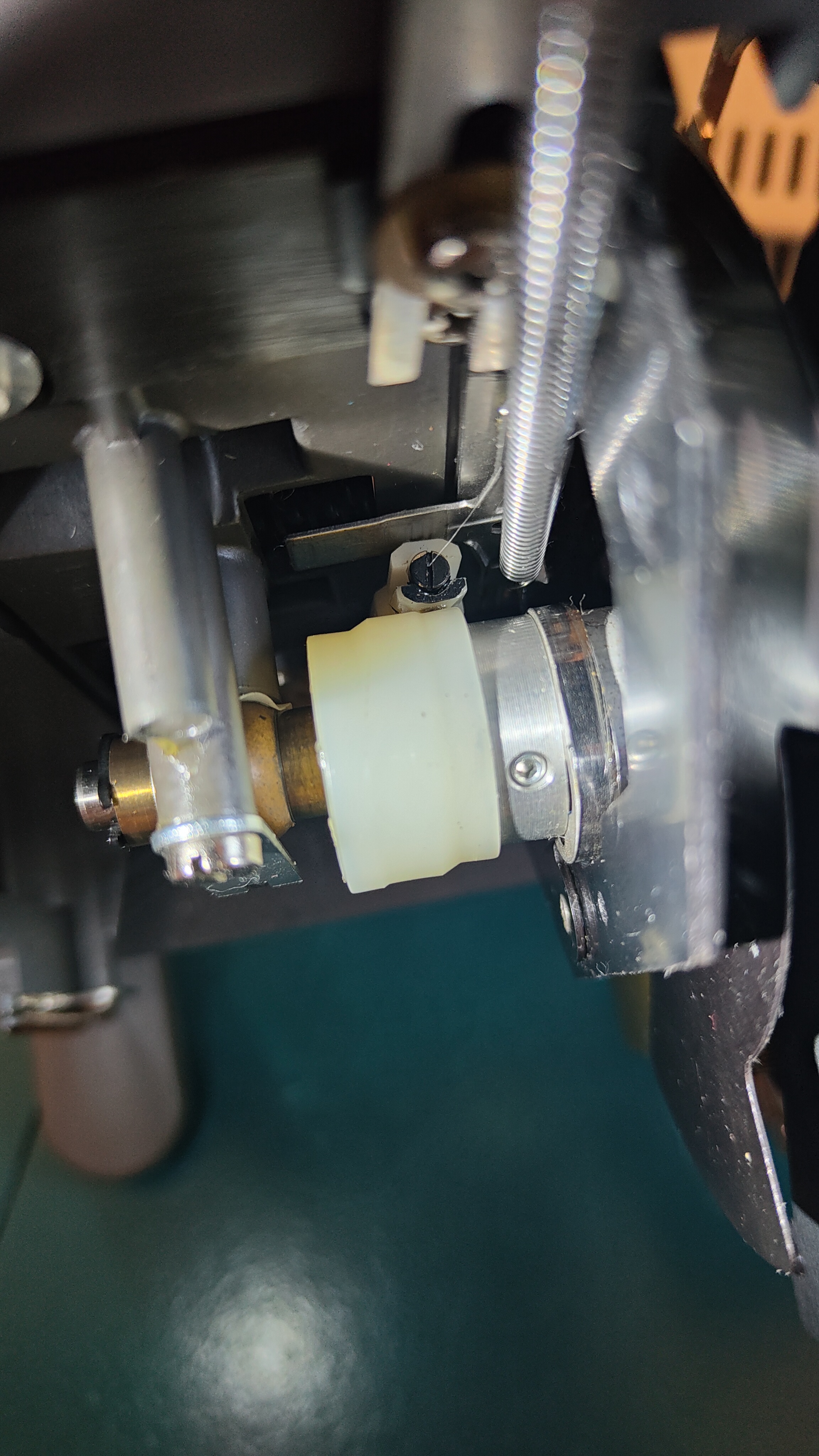

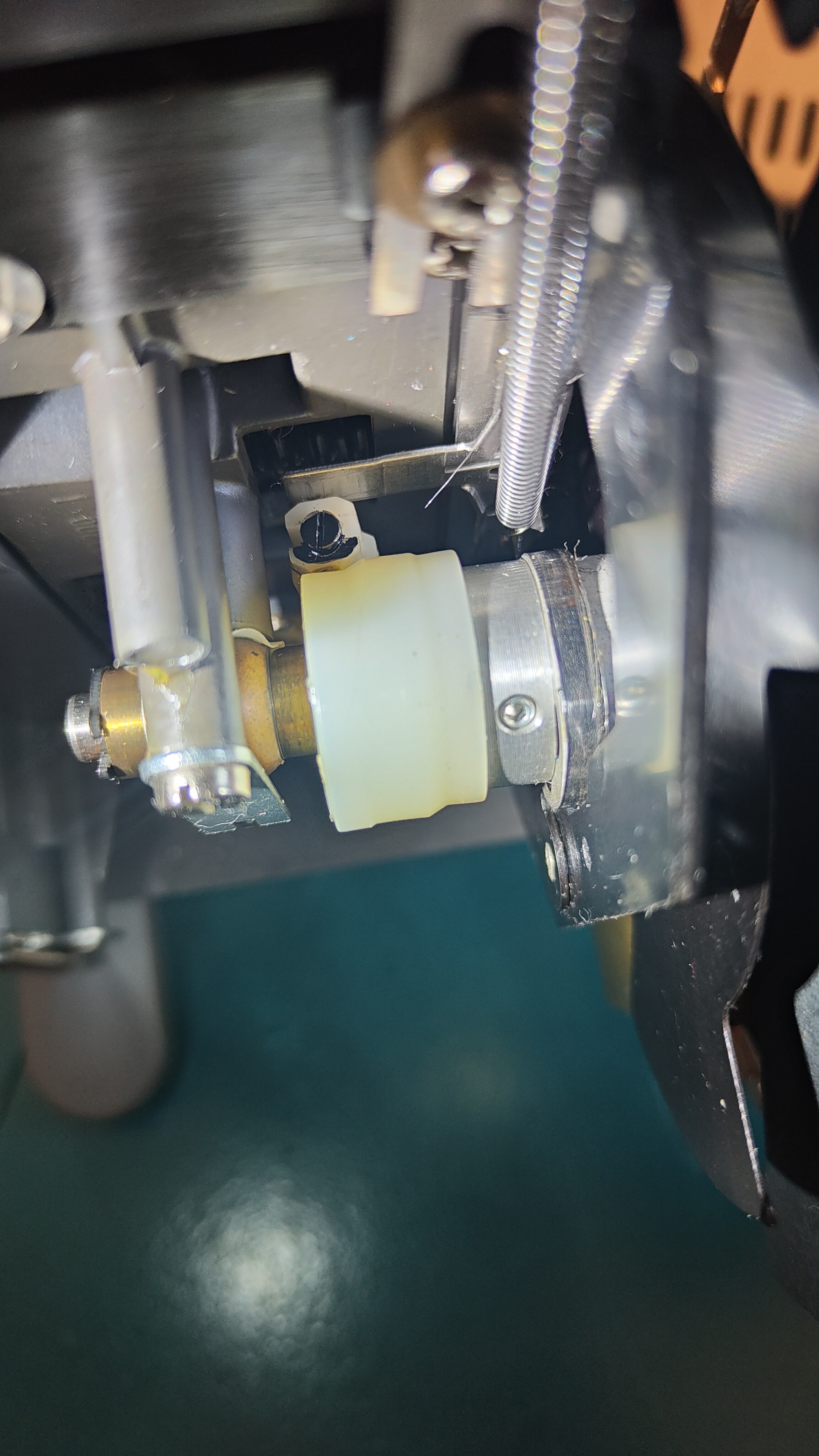

Sur les photos, en position avant puis arrière. La position arrêt je la comprends car cela soulève la griffe (donc elle n'entraîne plus le film).



Merci. J'ai bien coupé le film droit et les perforations vers moi. Lorsque le projo est en marche avant je vois que la griffe s'engage plus avant vers le passage du film.

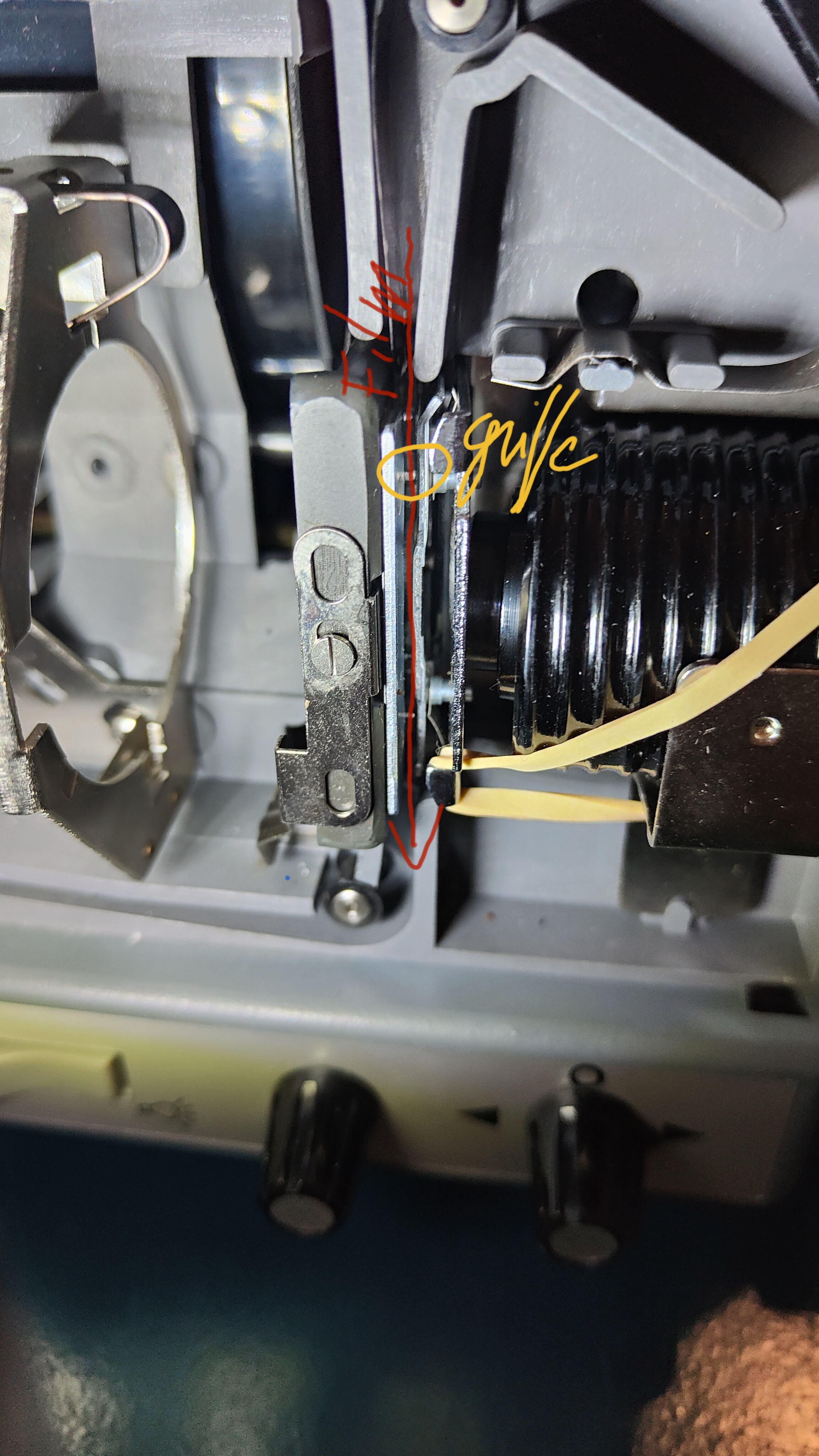

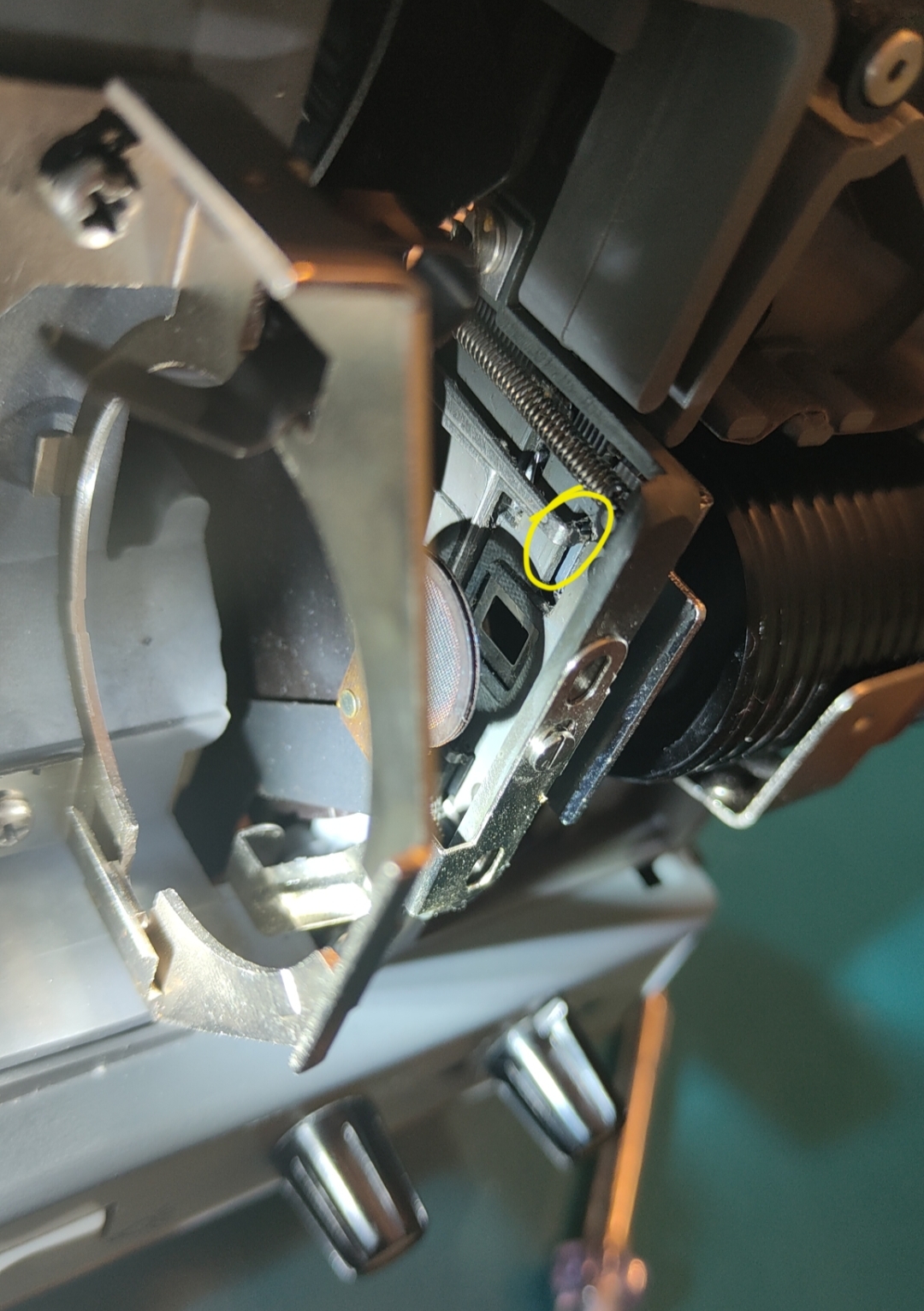

Que la photo on vois la griffe côté film (j'ai écarté le presse film).
Je n'ai pas démonté la griffe elle-même mais l'objectif et la lampe.



Excellent conseil. Merci.
Il me semble que la griffe ne s'écarte pas assez du film, du coup en remontant elle ne passe pas au dessus du film pour pouvoir entrer dans la perforation en redescendant.

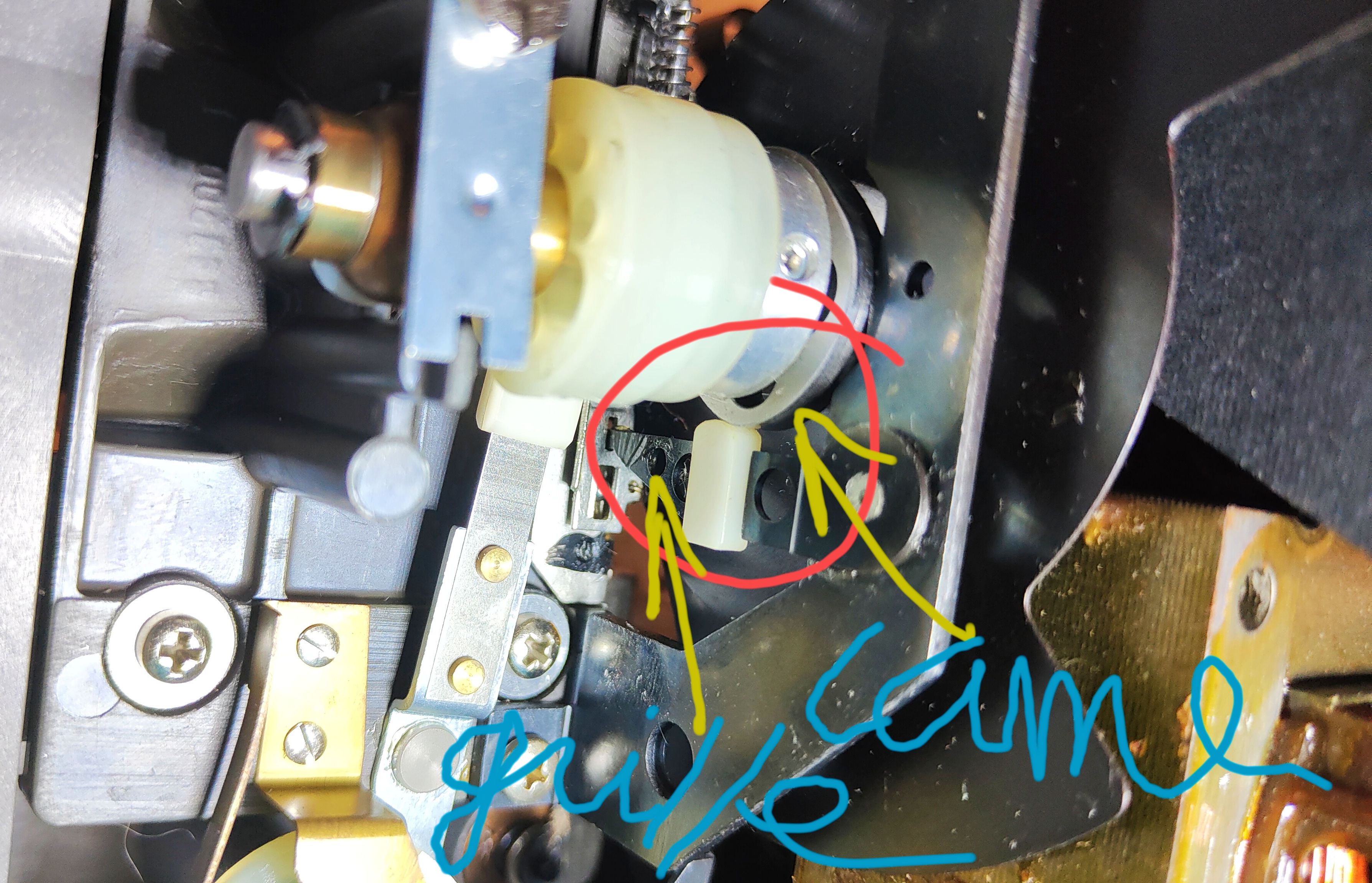

Je vois derrière, sur l'axe moteur une came qui permet de faire descendre et monter la griffe (photo). Par contre je ne vois pas comment l'écartement de la griffe s'opère.



Quand elle est en bas je ne vois pas de jeu. La griffe est contre le support.

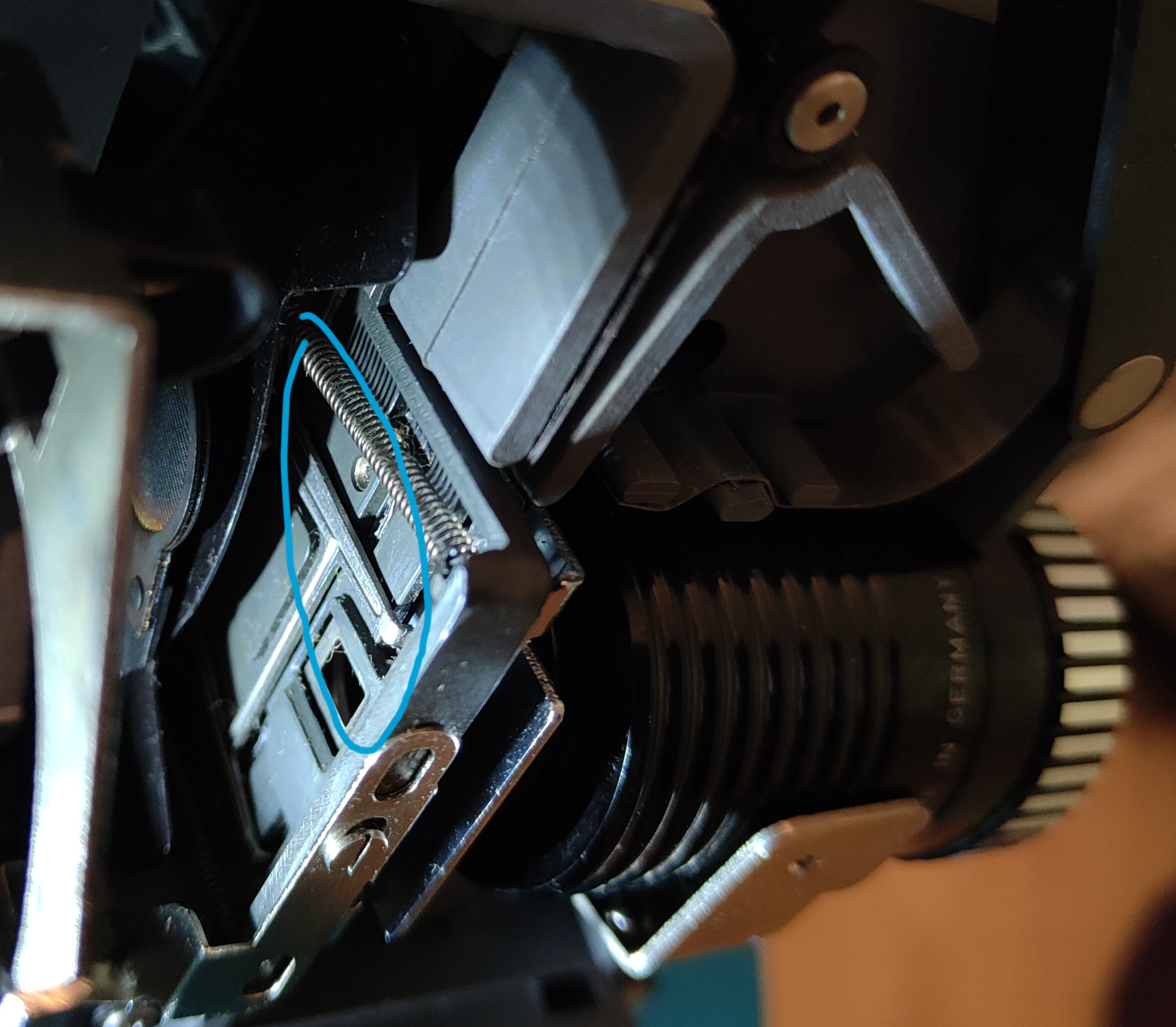

Je regarderai demain si je vois un épaulement.

Merci



Bonjour,

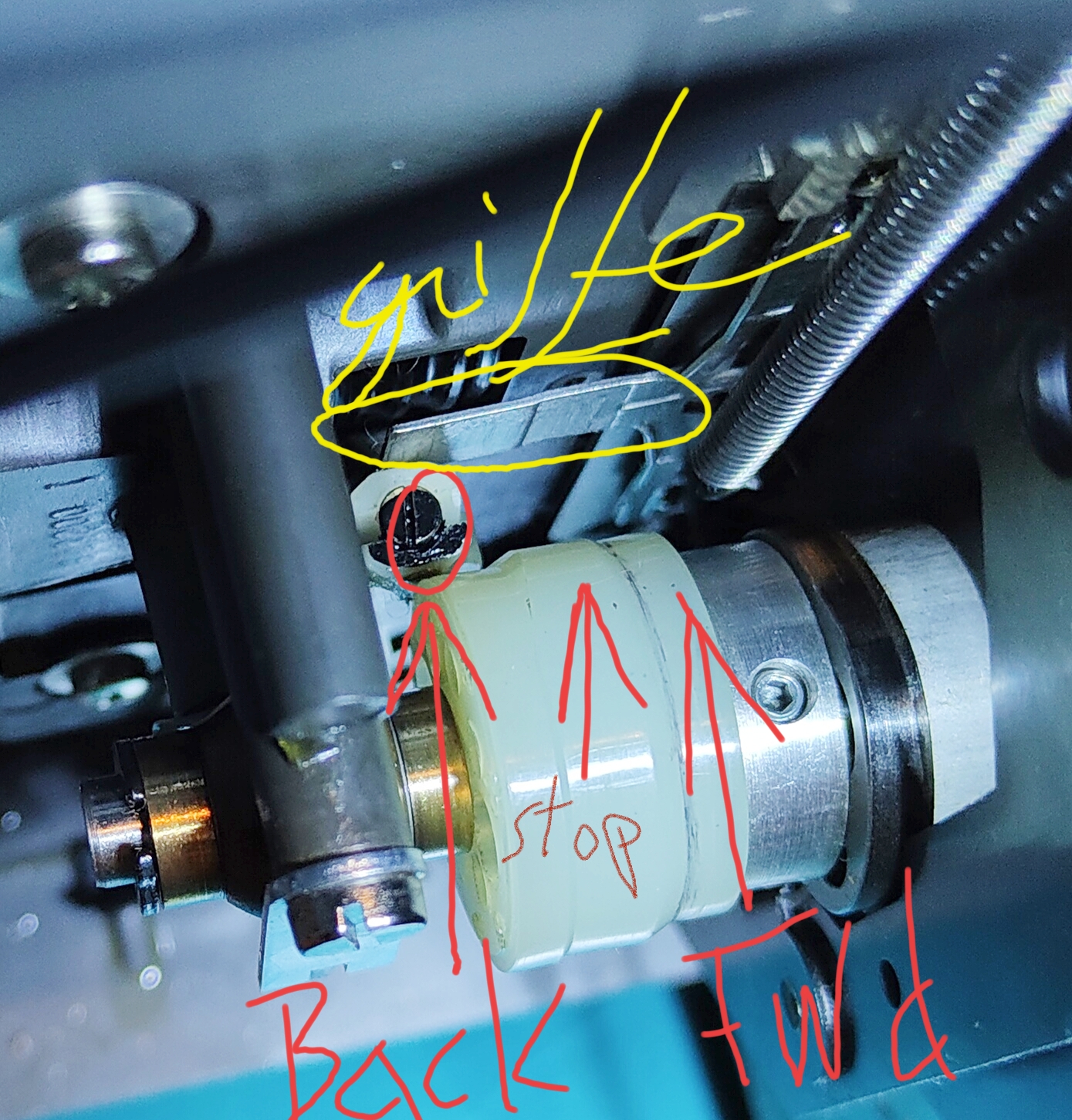

Le mouvement latéral de la griffe est généré par un cylindre sur l'axe du moteur. Avec 3 "pistes" selon la position du levier marche avant / stop / marche arrière. Voir photo.

Je ne vois pas si cela peut être ajusté ?



Merci de me ridiculiser avec mes annotations en mode maternelle vs tes super schéma

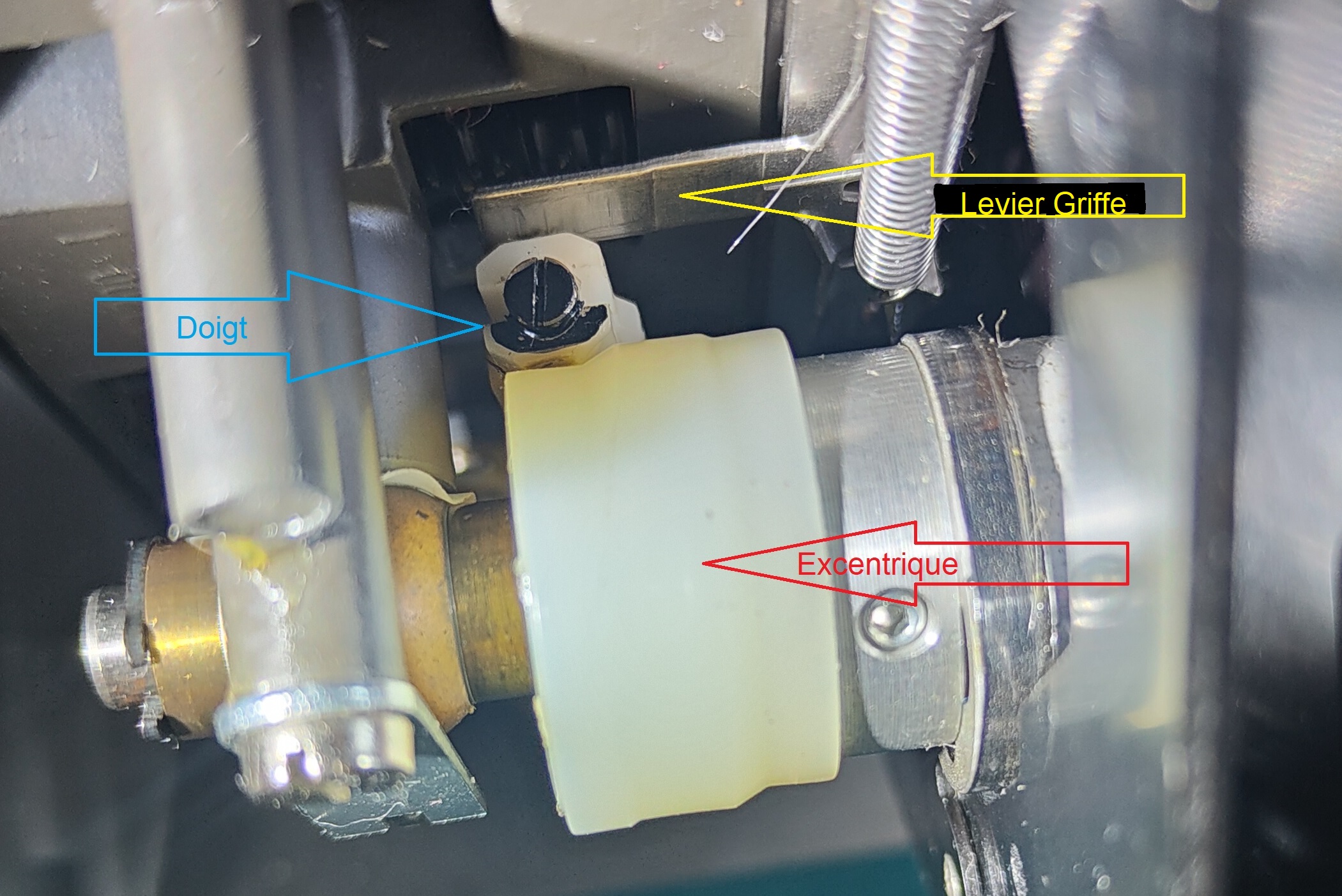

Le doigt touche bien l'excentrique et le levier de la griffe.
En position marche arrière, la griffe est bien tout le temps relevée.
En marche arrière elle se retire mieux qu'en marche avant où c'est vraiment très léger.

J'ai du mal à comprendre ce qui a pu changer puisque ça a marchait au moins 1 fois quand j'avais fait le tout 1er essai il y a 2 jours (mais les bobines elles ne tournaient pas).



Je me suis mal exprimé.
C'est en position arrêt sur image que la griffe est tout le temps relevée.
En marche arrière ou marche avant la griffe rentre et sort du couloir selon la rotation de l'axe du moteur. En marche avant, la griffe est dans le couloir dans le sens de la descente (pour tirer le film dans le couloir vers le bas). Ensuite elle sort du couloir (mais pas complétement complètement) pour remonter sans entraîner le film vers le haut (mais là, du fait qu'il reste un tout petit bout de la griffe, le film remonte).

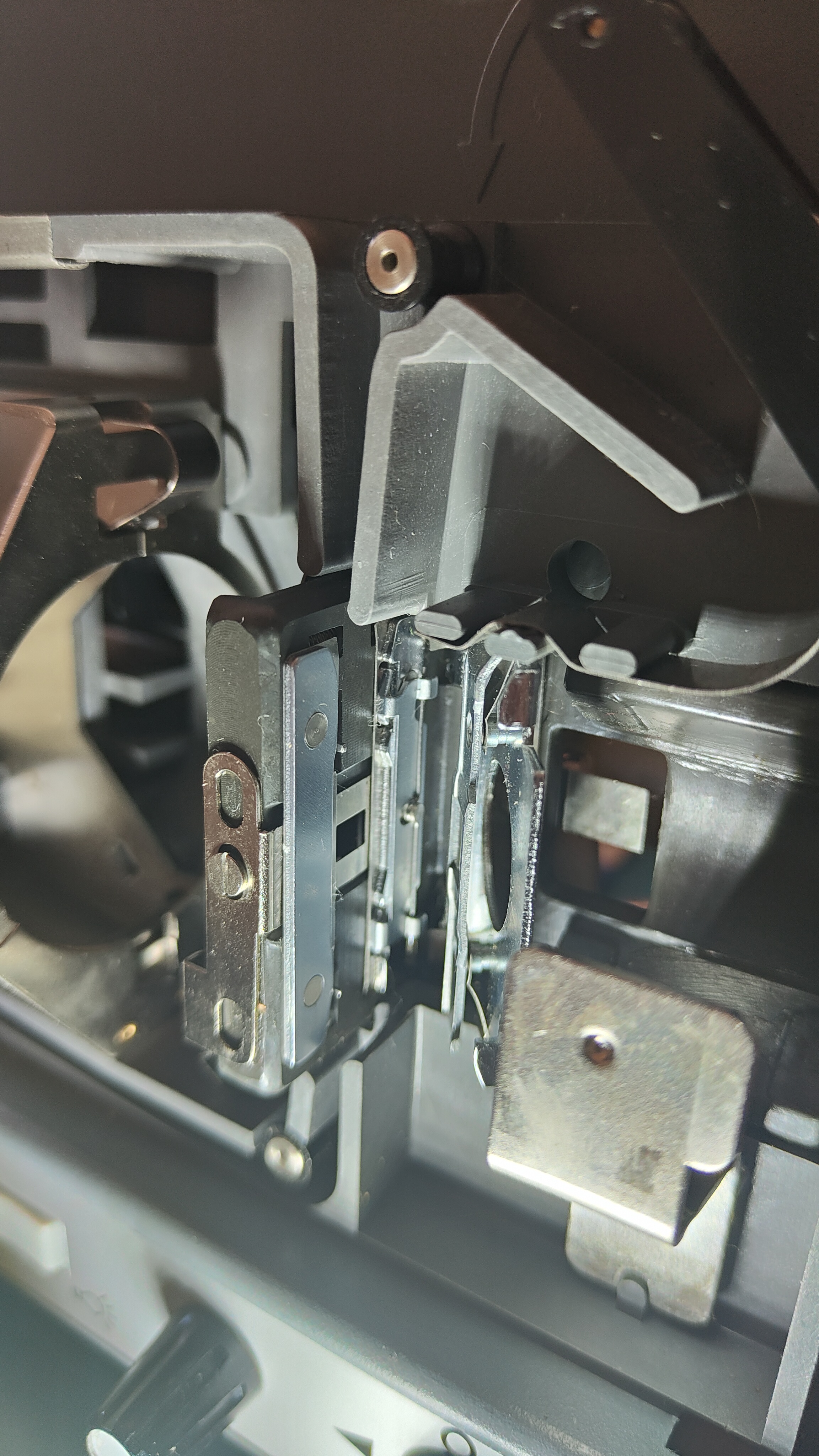

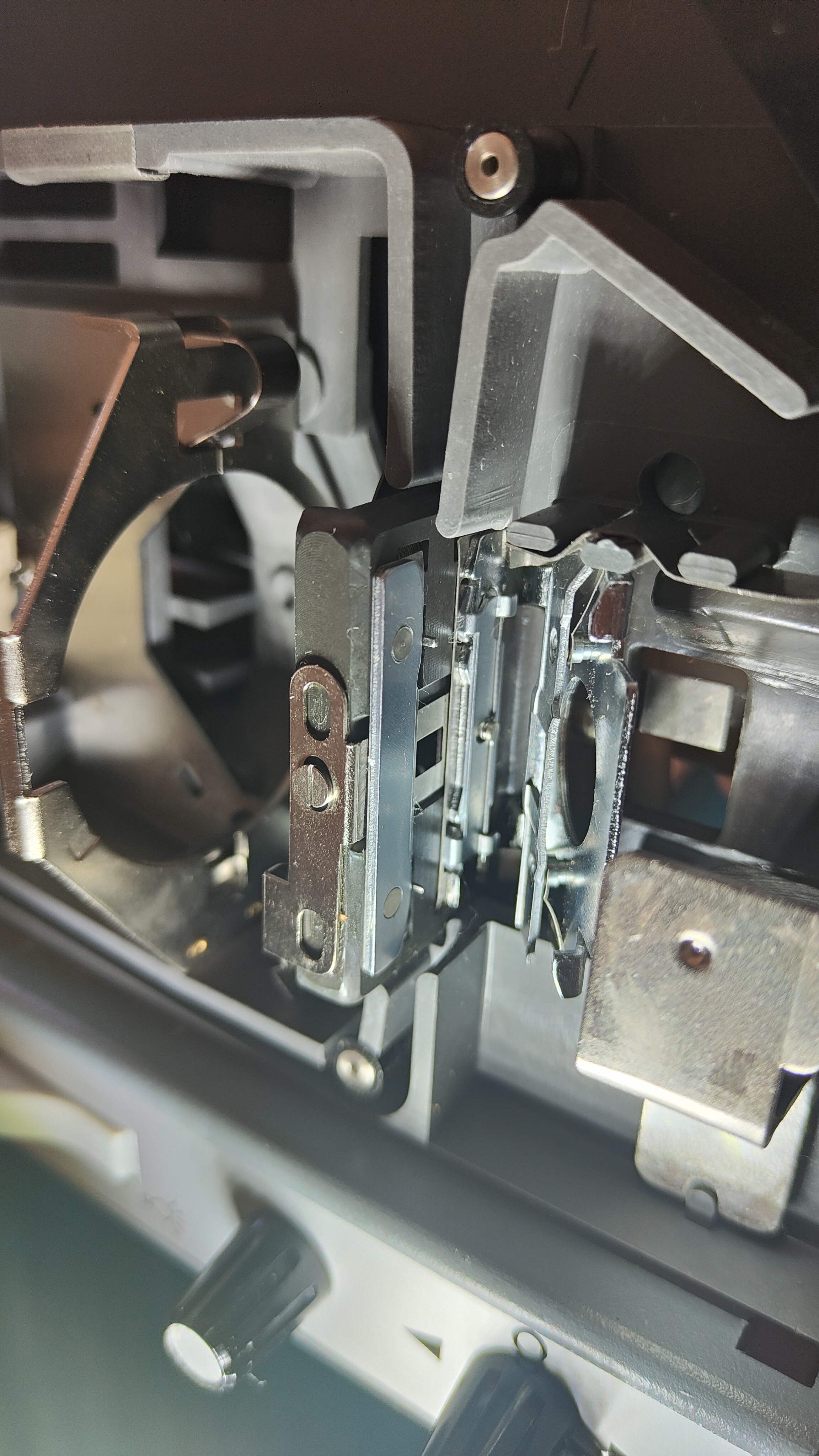

Voir les 2 photos, la 1er les 2 griffes sortent et descendent pour tirer le film. La 2e en remontant, la griffe est en retrait mais pas assez.
