Projecteur Eumig S-710 D

En le faisant tourner à la main c'est peut être vérifiable



Pour moi , l'image descend quand une pale obture la fenêtre



Je me suis déplacé vers le sous sol , mis une bobine sur le projecteur et fait tourner a la main le bouton avec le point rouge , tout en surveillant le défilement du film et la rotation des pales au niveau de la fenêtre, j'atteste que pour moi l'image descend quand une pale obture la fenêtre



Mettre une bobine, la faire un peu défiler, puis arréter le moteur, débrancher le projo le démonter maximum de façon à pouvoir bien vérifier le défilement des pales en faisant tourner lentement manuellement SI c'est possible.
Et bien regarder si c'est vraiment obturé chaque fois que le film est en mouvement et non obturé quand le film est arrêté dans la fenêtre.
Effectivement si on élimine l'objectif il reste cela à bien vérifier ...Mais pas simple à faire



Oui , le film passe bien avec le projecteur 810.
...Vu qu'il y a 3 pales, deux pales obturent la fenêtre alors que le film est arrêté ! je ne saisi pas le sens de cette phrase???
Le néophyte que je suis, se pose la question de savoir ce que vous appelez la griffe et l'obturateur???
La distance projo mur environ 3m...



La griffe
Avant de passe devant la fenêtre de projection y a un boucle et un espèce de griffe entraine le film à la cadence désirée 18 ou 24 ips pour l'emmener image pas image devant la fenêtre de projection.
Je suppose que Saint Kro parle de ça.
l'obturateur c'est les pales je suppose..Car je ne vois pas autre chose



Si tu habites près de Nantes y a un atelier de réparation projo s8
Réparation Caméras & Projecteurs 8mm - Super8 - France
ou sur Paris
https://www.formosaflash.net/reparation-projecteur-cinema
tu dois pouvoir en trouver d'autres
Si tu as pas mal de souvenirs de famille ça vaut le coup d'investir un peu pour avoir un Projo super 8 qui fonctionne.
J'ai les premier pas de mon fils qui va avoir 53 ans
j'ai aussi ses premières glissades en ski et cela pour mes 2 fils.
Pour cela ça vaut vraiment le coup d'avoir un projo qui fonctionne.

J'ai encore pas mal de boulot pour numériser tout cela car c'est plus simple de regarder sur la télé ou sur moniteur informatique.

Si c'est pour des dessins animés ou autres films commerciaux ça vaut pas le coup.

ça fait quand même15 jours que tu tournes en rond ...J'admire ta ténacité
Et pas d'avancée majeure ...
Tu peux toujours essayer de phoner aux la boites dont j'ai mis le lien ...En espérant qu'ils y sont encore ce qui est pas sur



Oui , si le terme" position "correspond a une même distance par rapport au mur servant d'écran.
A cette époque les deux projecteurs étaient cote a cote sur un plateau pour pouvoir visualiser leurs différences
La griffe se situe entre les pales et la fenêtre , elle a une forme rectangulaire monte et descend.???



on la devine sur la photo du post 57 avec deux petits trous sur le coté, mais elle est au dessus de la fenêtre ???



J'ai sans doute saint Kro une explication,
y a t'il une ou deux aiguilles dans la griffe pour faire avancer le film , si c'est une, le montage est correct , si c'est dans il en manque une d'ou le trou ....

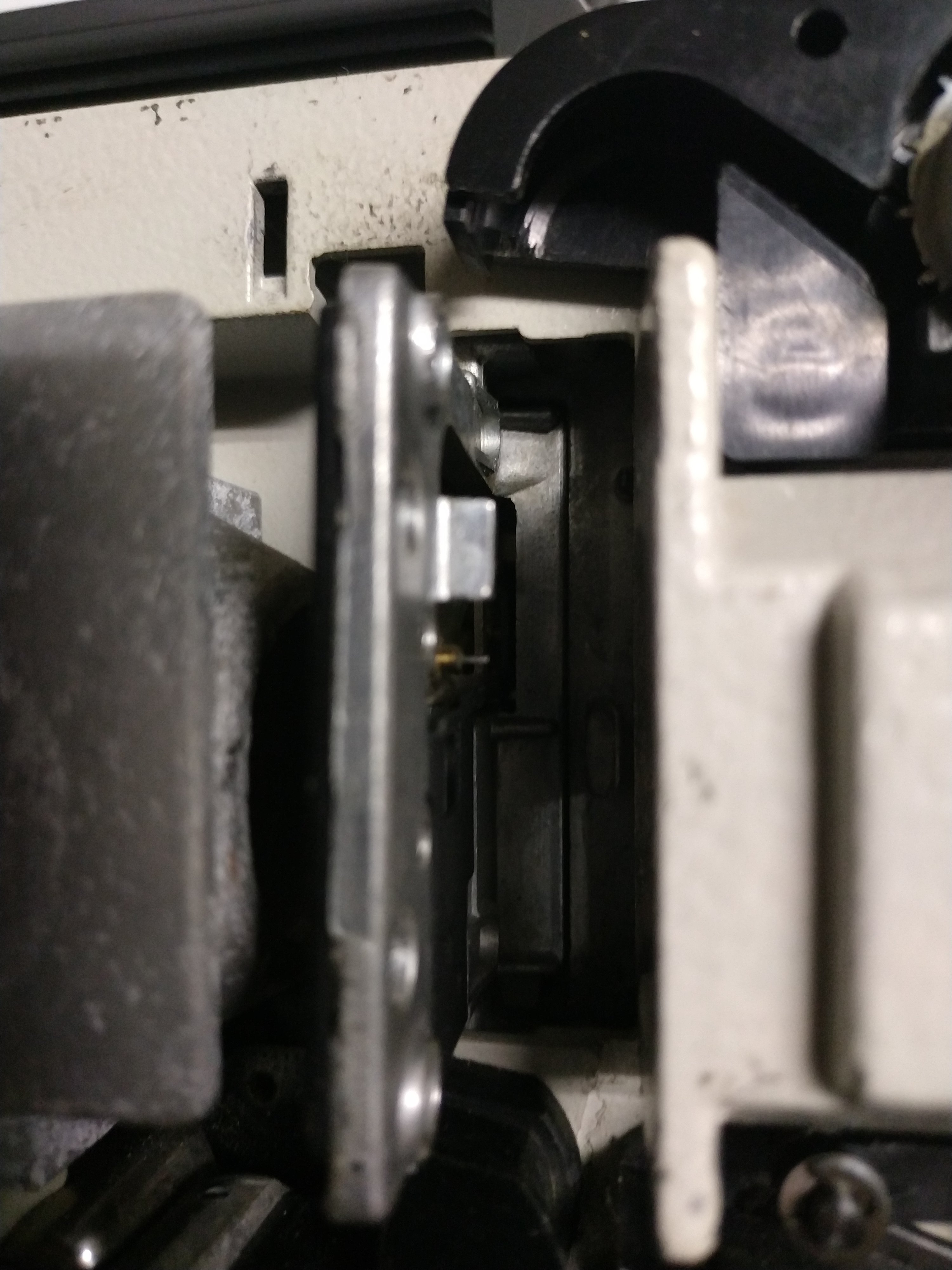

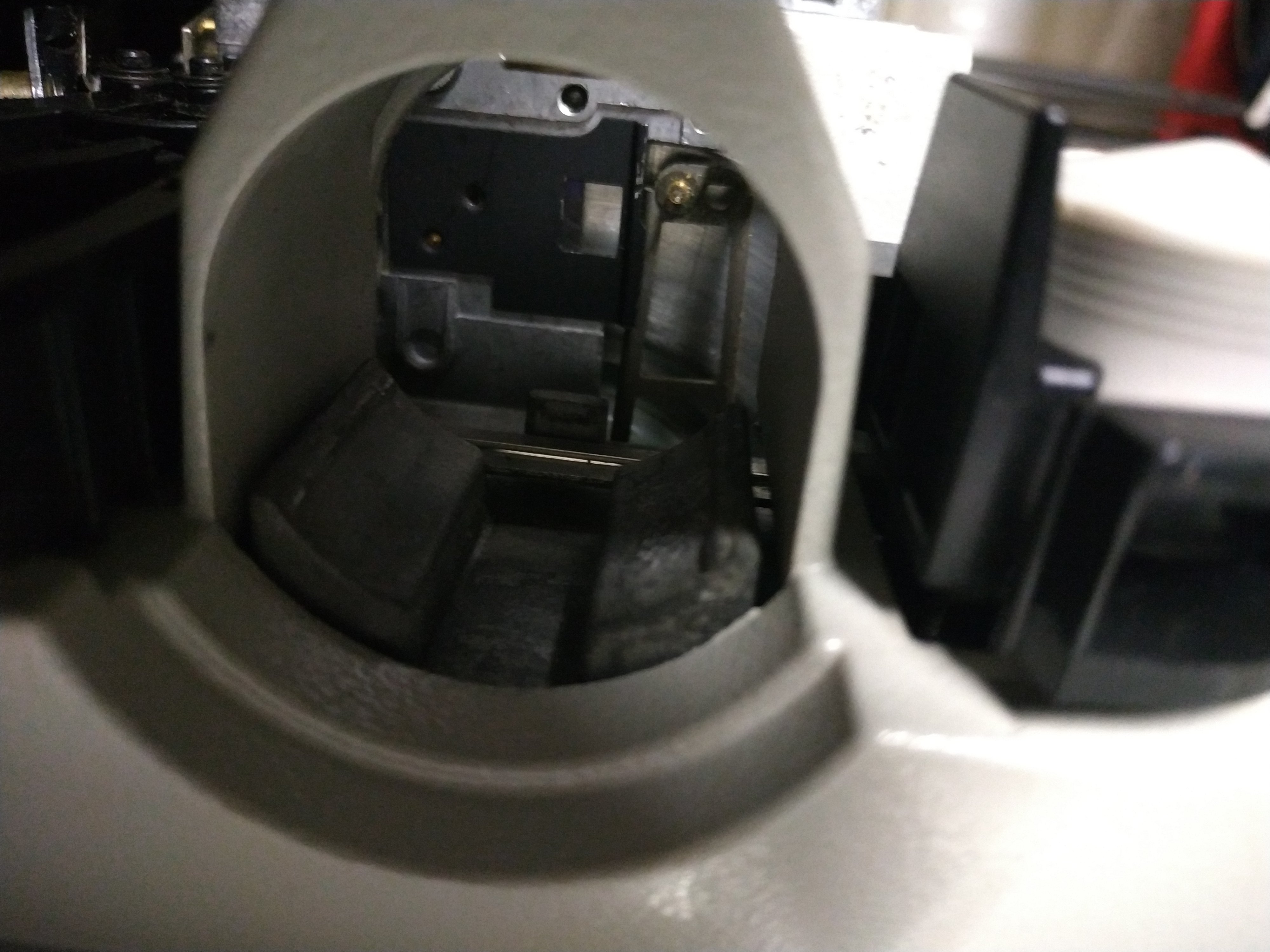

Je ne suis pas doué pour les photos, mais couleur laiton on voit l'aiguille (vue de coté du couloir) et vue objectif déposé...
