Problème projection Cinégel 9,5

Bonjour à tous,
Un peu par hasard, je me suis retrouvé à posséder un projecteur Cinégel 9,5 ainsi que des bobines de films Pathé (Charlie Chaplin principalement) elles-aussi 9,5.
Je ne connais pas le modèle exact du projecteur (210 peut-être ?) mais voici la photo :



Il est fonctionnel (lampe et moteur)
Néanmoins, je ne sais pas comment bien positionner la pellicule, quelqu’un pour m’aider ?

J’ai trouvé un moyen qui fonctionne plus ou moins, mais l’image projetée est « coupée en deux » par le noir entre deux images.
Pour être plus clair, voici ce qui est projeté :


mais c’est stable et fluide.

Des idées pour m’aider à bien positionner la pellicule et solutionner ce problème ?
Merci !



C'est la position du système de griffes par rapport au film qui est à corriger... Tu as un bouton destiné à cela sur le projo.


.



Pourrais tu m'indiquer ou se trouve ce bouton? Je n'en voit aucun qui influe sur ces griffes ...



Bonjour,

Je viens de regarder sur mes 3 Cinegel 9,5, mais aucun ne correspond exactement à ton modèle. Toutefois, le dispositif de réglage de la position de la griffe se situe soit à la base de la glissière, soit au même niveau, mais vers la lanterne. Le bouton avec le point rouge semble correspondre à ce type de commande. L'as tu essayé ?
Il se peut que ton problème vienne aussi d'un mauvais positionnement du film, qui ne donne aucune amplitude sur le réglage. Il est impératif de laisser une boucle bien libre à l'entrée et à la sortie du presse film. Il faut aussi qui le le presse film soit bien refermé (petit levier à la base de l'objectif). Ce dispositif est souvent grippé. Peux-tu nous faire passer une photo avec un film en place pour voir si la position est correcte ?



adrien_fefe a précisé :

S'il y avait un mauvais positionnement du film, ou si l'une des boucles n'était pas suffisante, il aurait constaté une forte instabilité de l'image.

Le décadrage qu'il remarque est donc uniquement causé par un mauvais réglage du dispositif de cadrage.

.



Notice

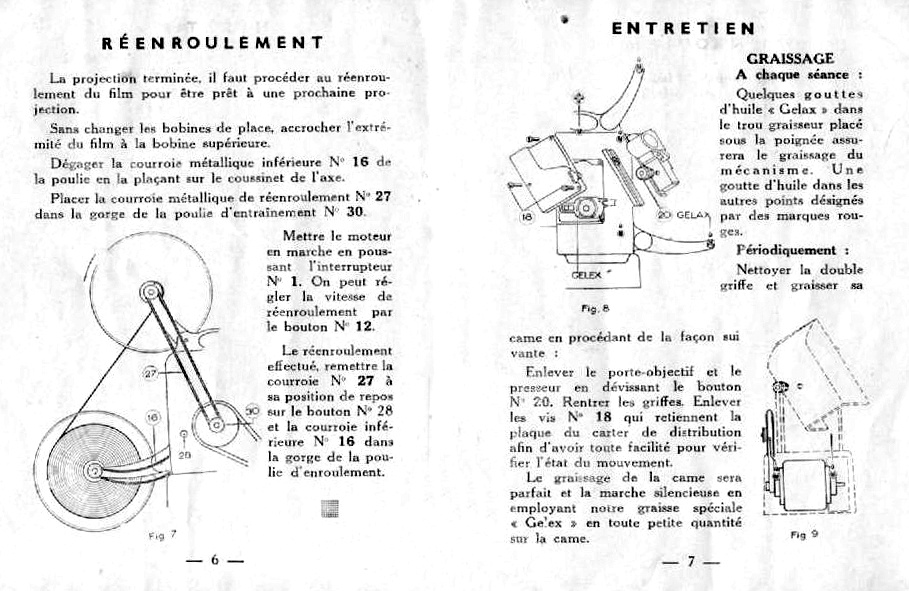

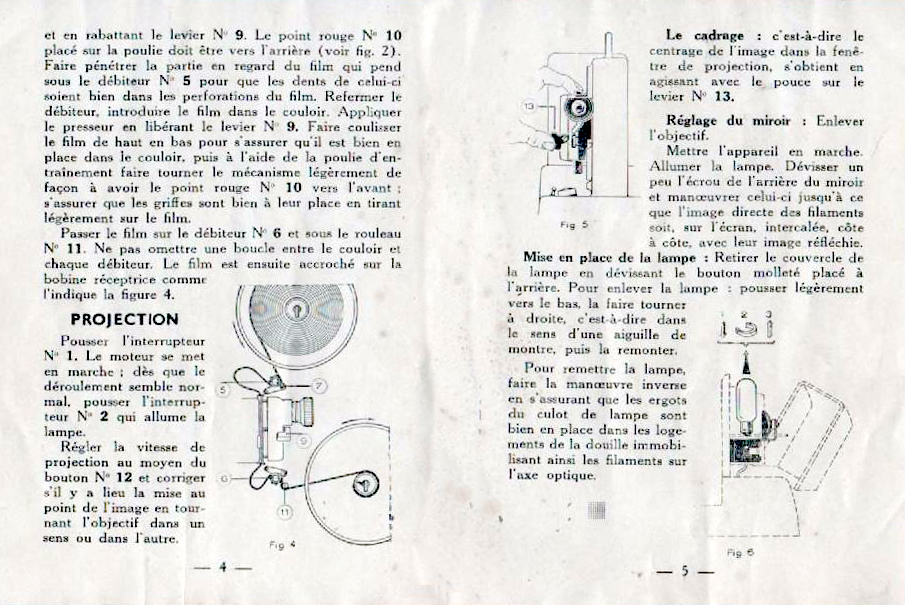

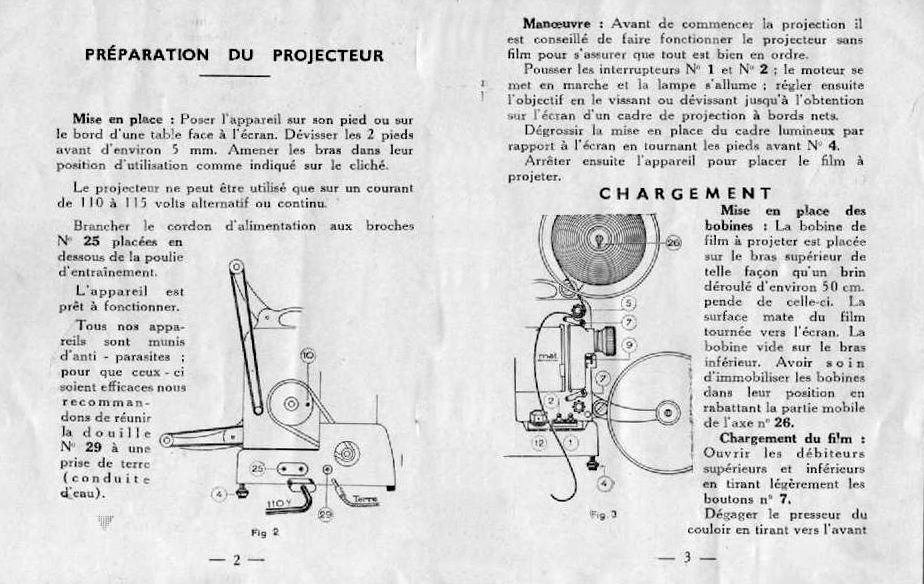

Si c'est un Cinegel210 (mais cela ne semble pas vu la photo) voici les pages de la notice qui éclairent le sujet :
