probleme de son

Discussion dans 'Avid Media Composer' créé par dem, 21 Novembre 2003.

Tags:
Page 4 sur 5
  1. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    252
    Messages:
    22 149
    Appréciations:
    +593 / 3 334 / -78
    Mais qu'est-ce que tu appelles "paire en 2" et point chaud et froid sur le jack ?

    Tu serais bien le premier pour qui ce plan de cablage ne fonctionne pas.

    Dessine-nous ton cablage, parce que là j'y comprends rien dans tes explications.


    As-tu vérifié à l'ohmetre la bonne continuité et l'absence de court circuit.

    Donne les couleurs de tes fils.


    A+

    #46 saint kro, 25 Novembre 2003
    Dernière édition: 25 Novembre 2003
  2. Athanor

    Athanor Guest

    Appréciations:
    +0 / 0 / -0
    A propos !


    Citation de Yves P

    Ben j'ai jamais dit ça YvesP, c'était juste à titre de renseignement ! C'était surtout pour te montrer que l'asymétrique n'est pas une question de broadcast ou non. mais que selon les cas de figure qui se présente et ben on peut s'adapter ! M'enfin !

    hahahahahaha

    nan je suis de mauvaise fois puisque mon post est venu bien avant que tu parles de broadcast ! C'est mon côté taquin ! Mouarfhohohihihi !

    Tu suis YvesP ?????

    Ben vous êtes où ?????? Bon ben je retourne à mon mixage moi ! A toute à l'heure !!!!

    #47 Athanor, 25 Novembre 2003
  3. mobilo

    mobilo

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    840
    Appréciations:
    +0 / 0 / -0
    J'ai essayé de joindre un schéma dans mon précédent post ... j'essaye encore.

    Dans mon fil j'ai la masse (ou tresse si tu veux) + 1 fil blanc + 1 fil bleu (blanc+bleu = paire)

    ok ?

    mes 2 connecteurs sont un XLR et un minijack stéréo

    ok ?

    sur le XLR je soude la masse en 1 et je fais un pont entre 1 et 3,
    et je soude ensemble le fil blanc et le fil bleu sur le 2

    ok ?

    sur le minijack stéréo je soude la masse sur le corps et je soude le fil blanc au canal droit et le fil bleu au canal gauche

    ok ?

    le test de continuité est parfaitement ok sur l'ohmètre :)

    J'demande à voir

    à+

    #48 mobilo, 25 Novembre 2003
  4. mobilo

    mobilo

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    840
    Appréciations:
    +0 / 0 / -0

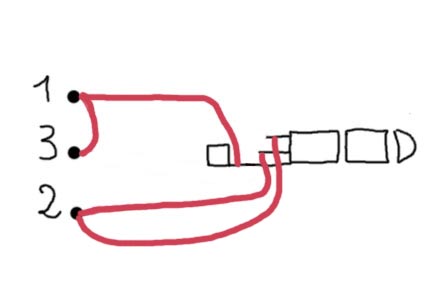

    schéma


    Fichiers attachés:

    #49 mobilo, 25 Novembre 2003
  5. mobilo

    mobilo

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    840
    Appréciations:
    +0 / 0 / -0
    DESOLE mon SCHEMA EST ARCHI FAUX

    NE PAS EN TENIR COMPTE !!!!!!!!

    #50 mobilo, 25 Novembre 2003
  6. mobilo

    mobilo

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    840
    Appréciations:
    +0 / 0 / -0
    MON VRAI SCHEMA


    Fichiers attachés:

    #51 mobilo, 25 Novembre 2003
  7. Athanor

    Athanor Guest

    Appréciations:
    +0 / 0 / -0

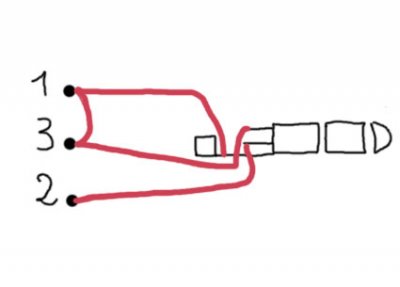

    Et comme ça !
    [​IMG] :bravo: :bravo:

    #52 Athanor, 25 Novembre 2003
  8. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    252
    Messages:
    22 149
    Appréciations:
    +593 / 3 334 / -78
    Dans ton second plan, tu balances du +5V sur la pin 2 de la XLR, et c'est mauvais pour le micro.

    coté XLR

    masse en 1 ok
    blanc en 3
    bleu en 2

    coté jack

    masse sur le corps
    blanc avec la masse
    bleu sur la pointe ( cosse la plus courte)

    Il ne doit rien y avoir sur la cosse moyenne du jack (+5V)

    l'avantage de ce cablage par rapport au tiens, c'est que la paire est torsadée d'où réduction du bruit.

    C'est tout vu, peut etre as-tu inversé le blanc et le bleu lors de ta manip précédente.


    A+

    #53 saint kro, 25 Novembre 2003
  9. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    252
    Messages:
    22 149
    Appréciations:
    +593 / 3 334 / -78

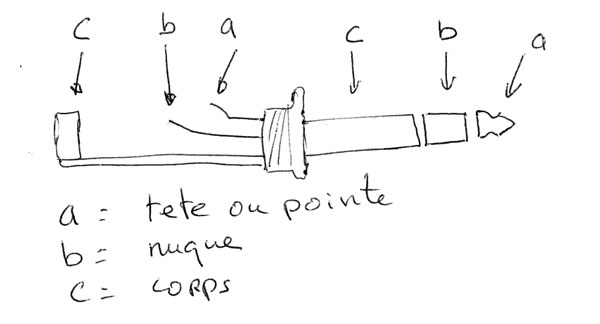

    La modulation est présente entre 2 et 3 coté XLR et est attendue entre corps et tete coté jack

    Il est facile de confondre la tete et la nuque sur un mini jack
    le A est plus court que le B

    soit

    1 - C
    2 - A
    3 - C


    A+


    Fichiers attachés:

    • jack.jpg
      Taille de fichier:
      17.8 KB
      Nb. vues:
      164
    #54 saint kro, 25 Novembre 2003
  10. mobilo

    mobilo

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    840
    Appréciations:
    +0 / 0 / -0
    bon, merci,

    Je fais la soudure comme tu as dis et on en reparle

    a+

    #55 mobilo, 25 Novembre 2003
  11. mobilo

    mobilo

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    840
    Appréciations:
    +0 / 0 / -0
    Donc je fais:

    XLR

    masse en 1
    blanc en 3
    bleu en 2


    minijack

    masse au corps
    bleu à la tête
    blanc au corps

    #56 mobilo, 25 Novembre 2003
  12. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    252
    Messages:
    22 149
    Appréciations:
    +593 / 3 334 / -78
    Absolument, tu peux meme, si le mini jack est difficile à souder, ne pas souder la masse sur le corps du jack, mais dans ce cas il faut relier 1 et 3 dans la XLR.


    A+

    #57 saint kro, 25 Novembre 2003
  13. Athanor

    Athanor Guest

    Appréciations:
    +0 / 0 / -0
    Légende :

    je me demande si il y a pas un truc de mal soudé chez moi ????


    [​IMG]






    P.S : pas évident de dessiner avec la souris sur Paint quand m^me !

    #58 Athanor, 25 Novembre 2003
  14. mobilo

    mobilo

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    840
    Appréciations:
    +0 / 0 / -0
    Tu t'ennuis Athanor ;)



    Bon Saint-Kro, ton câblage est bon, désolé de m'être emballé

    merci de ton service :)

    Si j'ai bien compris en minijack mono c'est la même chose.

    J'ai donc testé ensuite le M88 sur l'Audio Punch-in d'Avid et ça ne change rien.
    Il faut monter le niveau d'entrée à fond (+20db coché) dans les settings Audio Project. Et parler audiblement (:lol: ) la bouche collée à la bonnette (c'est une bonnette en mousse pas un windjammer:) ).

    Ca ne me parait pas trop normal mais j'en prends mon parti:perplexe:

    a+

    #59 mobilo, 25 Novembre 2003
  15. mobilo

    mobilo

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    840
    Appréciations:
    +0 / 0 / -0
    A Athanor,

    La queue d'un Stroumfph se trouve devant en général, pas derrière

    :bravo: :D ;)

    #60 mobilo, 25 Novembre 2003
