Probleme De Doc Et Autres Pour Sony Dxc-325p

Attention à ne pas se ruiner en accessoires pour une caméra très dépassée (même à l'époque ...). Le fait qu'elle n'ait pas l'enregistreur Hi-8 n'est pas dramatique, c'est ce qui marchait le moins bien sur ce système...
Quant à l'alimentation par batterie de la caméra vous devez avoir une prise XLR 4 broches, il suffit d'y brancher une batterie ceinture avec le câble adéquat c'est standard. Avez vous la possibilité de glisser des batteries type NP-1 ? Les batteries ne se rechargent pas sur la caméra.
Quant à l'enregistreur, au pire vous pourrez toujours utiliser la sortie composite et un convertisseur analogique-numérique pour entrer sur l'ordi.
Si vous n'avez pas de viseur, utilisez le moniteur.

Votre seule chance : une vieille 325 ou mieux 327 (attention cette dernière a été très améliorée), il en passe sur Ebay souvent surcotées ... on ne sait pourquoi ... et cannibaliser les caméras. Attention galère pour des résultats moyens ... mais si vous n'avez pas payé ça cher ... c'est toujours rigolo de les utiliser.



Des chargeurs et des batteries, on en trouve assez souvent sur Ebay, elles sont utilisées sur de nombreux matériels pro.

Là, ça va être plus dur ... je ne sais pas si le viseur des Betacam Sony se monterait, il est quand même beaucoup plus répandu. Il y a combien de broches sur la DXC325 ?

La solution n'est pas mauvaise, c'est même la plus logique, il existe des convertisseurs A/N que l'on devrait pouvoir alimenter sur batterie. Comme vous avez l'interface studio si vous trouvez le câble multiconducteurs et le plan de câblage, il devrait être même possible de retrouver les signaux RVB. De temps à autre on trouve sur Ebay des recorders portables Betacam SP, dans de cas là il devrait être possible de brancher le câble multi-conducteurs entre l'interface caméra et cet enregistreur. Du coup ce serait éliminer le principal défaut du Hi-8 : l'enregistreur machine à drops, car la tête caméra avec ses 3 capteurs 1/2" n' était pas mauvaise. Attention quand même à l'âge et à l'entretien du matériel car les réparations sont très onéreuses en ce format.

A mon avis vous devriez plutôt utiliser cette caméra en studio .... comme super Webcam !
J'ai du matériel de cette génération et j'ai renoncé à l'utiliser en pro, uniquement pour expérimenter des trucs et j'enregistre en composite sur le disque dur d'un Pioneer DVR-520H ...ou en DV, en entrant par l' A/V IN..



Résurrection

Sur le corps caméra, vous devez avoir sur l'avant légèrement sur le côté droit une prise sur laquelle se monte votre actuel viseur studio. Je ne me souviens plus sur la DXC325/327, je ne me suis servi que deux fois de cette caméra il y a longtemps. Il y avait un viseur neuf sur Ebay US il y a quelque temps mais en NTSC ... et à 150 $ quand même.

Pour enregistrer sur un disque dur, il vous faudra passer par un convertisseur A/N, par exemple un Datavideo DAC (plusieurs modèles) mais la solution la plus SIMPLE c'est d'utiliser un camescope possédant le DV IN/OUT et une entrée A/V (cas de nombreux modèles actuels mais à vérifier quand même) . Vous sortez le signal composite par la BNC VIDEO OUT connecté à la fiche video jaune du câble A/V fourni avec la DV (ou en vente en magasin) équipée d'un adaptateur BNC mâle-Cinch femelle, ça aussi se trouve partout, vous entrez le jack 3,5 mm du câble sur la prise A/V du camescope DV (ou Digital-8), vous basculez le camescope en mode lecture, l'image de la DXC-325 doit apparaitre sur le LCD du camescope (ce qui fait viseur ! ), il ne vous reste plus qu'à lancer l'enregistrement sur celui-ci... qui fait convertisseur analogique numérique à alimentation autonome. Je fais régulièrement cette manip avec mes vieilles caméras broadcast, des caméras industrielles, ce qui me permet de profiter de leurs grands capteurs ou tubes 2/3" , des optiques d'origine, photo adaptées ou spéciales et des accessoires dédiés à ces caméras telles les voies de commande CCU (réglages exposition, colorimétrie, niveau de noir etc...) . En projet la récupération des signaux RVB pour entrer sur le disque dur du Pioneer 520H pour gagner un peu en qualité. Du coup votre DXC-325 en config studio (ou mes vielles m..... ) retrouvent une raison de vivre.



Le meilleur moyen est de monter la DV sur la glissière porte-accessoires de la 325, il y a chez Manfrotto des mini-rotules et embases carrées avec vis 3/8 ème qui permettent cette adaptation. Pour le camescope DV , j'ai fait la manip avec des vieilles Sony TRV80, PC120/330/350 pas trop grosses etc... aucun problème. La première ou même moins bien encore, on peut la trouver à 200 euros, parfois moins. L'idéal serait les modèles genre PC9 encore plus petits.



interface DXC-325P

On allait aborder le problème du son, mais il faut auparavant identifier votre interface studio, voici deux possibilités mais il y en a d'autres :

SONY CA-327 CAMERA ADAPTOR :

Sony CA-327 Camera Adaptor for DXC-327 DXC-325 DXC-537 - eBay (item 190202690417 end time Mar-06-08 11:26:09 PST) , pour la plus récente et la mieux pourvue et :

Sony CA-325 Camera Adaptor for DXC-325 DXC-327 DXC-537 - eBay (item 200203884786 end time Mar-06-08 11:21:03 PST)

Quoiqu'il en soit, il reste d'autres possibilités pour le son (et aussi l'image sortie S-Video sur le modèle du dessus) ... Avez vous le micro fourni avec la caméra ?

Oubliez le PC103, pas d'A/V IN il me semble d'après la doc : http://pdf.crse.com/manuals/3081627112.pdf ... il faut prendre la PC105



Meccano

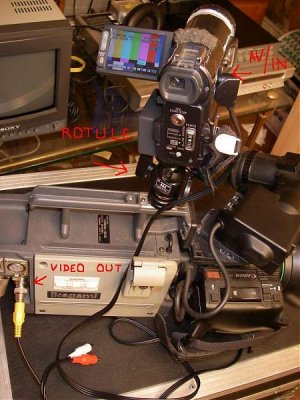

Il vous faut aussi le câble A/V, donc vous allez enfoncer l'adaptateur cinch femelle - BNC mâle sur la fiche video jaune et le brancher sur le Video OUT de la DXC-325, de l'autre côté sur la prise jack 3,5 mm de l'A/V IN. Voir photo jointe.
Pour le son, vous devrez entrer par les prises rouge ou blanche (ou les deux) mais comme la caméra n'enregistre dans cette configuration qu'en niveau ligne, le mieux serait de vous procurer une petite console avec deux entrées XLR et alimentation fantôme pour le ou les micros et ressortir par les Cinch de la console sur lesquelles vous brancherez à leur tour les fiches audio du câble A/V. On trouve ce genre de console chez Behringer ou d'autres pour une soixantaine d'euros. Je ne vois que cette config qui permette d'exploiter le système avec satisfaction.....
L'embase carrée sur laquelle est montée la rotule n'est pas un accessoire Manfrotto mais Rycote (assez cher d'ailleurs !), Hama en fait un aussi mais si la poignée de votre DXC-325 comporte un pas de vis femelle, celui est sûrement en 1/4 de pouce pas Kodak, dons vous pouvez y visser un spigot Manfrotto sur lequel à son tour sera vissée la rotule .... C'est beaucoup moins cher ! Il y a évidemment beaucoup d'autres montages possibles et plus ergonomiques avec des mini-bras magiques articulés ou éventuellement un bras de déport que vous pouvez fabriquer.

Sinon vous auriez aussi la possibilité de remplacer le camescope DV par un Archos qui a un A/V IN et un contrôle pour le cadre et de le gaffer ou monter sur velcro contre la caméra mais je n'ai pas ce modèle pour faire le test.



L'absence de sortie XLR sur une interface studio est compréhensible, dans cette config les caméras sont gérées indépendamment du son, s' il y a un micro sur la caméra le son sera vraisemblablement acheminé via le câble multi-conducteurs. Dans ces câbles circulent la video, les commandes caméras par une CCU, l'alimentation de la tête caméra par la voie ou l'enregistreur séparé (U-Matic, BVU, Beta ...) (:perplexe : jamais testé pour le son !).
Quant à la console Behringer avec alimentation fantôme 48 V, c'est un plus qui vous permet d'alimenter des micros pro statiques mais si vous utilisez des micros à piles ou des dynamiques ce n'est pas utile, cette petite console (il y en a une à 45 euros sur Ebay !) n'est pas autonome, il lui faut un petit bloc d'alimentation secteur mais vu que c'est en basse tension il devrait être possible de l'alimenter sur une batterie. Autre solution une petite mixette autonome sur piles genre Rolls ou autre comme celle ci : http://www.rolls.com/data/mx56man.pdf , ça doit faire 200 $ grand maxi et vous sortez vers l' A/V IN de la DV ou de l'Archos en configurant le niveau de sortie mixette en Ligne, quoique en Cinch c'est le niveau auquel il faut s'attendre.

Vu que votre config tournage risque de devenir assez lourde, vous devriez adopter le principe de la roulante utilisée en prod : un chariot à étages avec en bas la batterie au plomb étanche, alimentant les étages supérieurs : enregistreur, mixette et caméra et tous les accessoires ... look pro garanti ! : DCA - DCA roulante de tournage - Images
Pour le mini-bras magique, voir les Manfrotto 814 et compagnie mais c'est cher.
Un lien pour bidouilleur de CA-325 : http://digital8.free.fr/Page6.htm#interface
