Pour UegalRI

Pour ma culture, le regulateur que j'ai monté avec le transfo basse tension, celui qui marche pas ! comment il connait la vitesse du moteur, avec le courant qui passe par T3 ?



et non, c'est pas un régulateur de vitesse mais un variateur. ou alors un régulateur de tension mais pas de vitesse.

sur la doc du K2636 -> SPEED CONTROLLER.

c'est le montage de JeanLuc qui fera le travail.

@+



Bonjour, essaye l'alimenter ton moteur avec un pont de diode du genre 10 A / 400V. Si le moteur fonctionne normalement, je te fais un schéma très simple pour faire une alimentation variable commandée par opto-coupleur du même genre que le schéma "Super8_JL_RONY_Schema_02.png" disponible sur le site JCGrini-jeanLuc92.
A+



Je pense franchement que cela serait la solution, tout en continu !

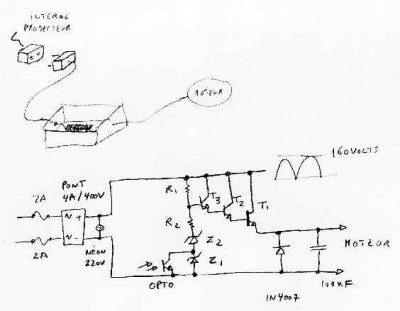

Bonjour, voici un schéma d'alimentation à partir du 110 V alternatif.

Choisir T1,T2,T3 pour 200V min
T1 = puissance 50 w min, T2 = genre BDxxx et T3 = genre BCxxx.
Choisir R1 le plus grand possible mais pour avoir quand même la vitesse max > 28-30 i/s.
Choisir un opto de gain proche de 100 % (20% - 150 %) avec VCE = 200 V ou au minimum 70v.
Choisir Z1 pour protéger l'opto.
Choisir Z2 et R2 pour avoir la plage de réglage souhaitée.
Si la tension au borne de l'opto = Umax opto/2 alors il faut vitesse = 25 i/s.

Choisir les valeurs des composants et calculer leurs puissances.

A+



Merci beaucoup pour le schéma.

Mes questions :
A quoi sert T2 ? Pourquoi ne pas utiliser un darlington ?
Si j'ai bien compris, mon stator doit etre alimenté en continue mais sans passer par le variateur.

Encore merci,je te tiens au courant.

Ce Weekend, je vais travailler sur le partie optique, monter le miroir et la lentille dans un boitier.



Bien sur tu peux utiliser un darlington. mais surtout ce que tu trouves à 200V et ce ne sera pas trés facile à trouver.

oui dans ce cas tu n'utilises plus le variateur mais ce montage à la place.
@+



Ok, je fais mes petites recherches. Je bloque sur l'opto, j'en trouves pas au dessus de 70 volts.
A+



Bonjour, avec un opto-coupleur de 70 V protégé par une zener d'environ 70 volts max :
On essaye avec une zener "Z2" de 50 V. L'alimentation varie donc de 50 à 120 volts. Il faut à ce moment vérifier que le moteur puisse au moins varier de 20 à 30 i/s.
Attention suivant la puissance dissipée, les diodes zeners "Z1" et" Z2" seront peut être plusieurs diodes zeners en série. Le transistor T1 dissipera beaucoup de calorie. A+



Je reviens de chez mon épicier ! J'ai trouvé un nls32, opto résistif de 500 à 500kohm.
Je vais tester ce composant sur un variateur d'halogène.
A ce Week end !



J'ai monté le systeme avec l'optoresistif, ça marche !
Je suis entrain de chercher le filtre, c'est pas facile !
Le moteur pompe entre 23 et 26 i/s !
Bonne journée !



commences par ne rien mettre. puis tu mets la capa qui est derrière la résistance Cb. tu part de petit à plus grand. et si Cb devient grand alors tu passes à Ca. et pareil tu part de trés petit et tu montes. aprés quand tu est bon ou presque tu baisses l'un pour monter l'autre. et inverse pour trouver le bon équilibre.
Ca filtre le signal et CB est la valeur moyenne de la tension.

@+



Je pense que l'enormé inertir du au ventilo n'arrange pas ma stabilité !
Je cherche mais ça n'avance pas !
++



tu ralonge 4 fils sur une petite platine de circuit imprimé.. et tu teste avec le moteur qui tourne.

tu dégrossis comme ça. puis tu devras fignoler moteur chaud et film en place.
courage.
@+



J'ai pu faire une essaie.
Je suis pas encore au point pour la qualité de l'image.
Alors à vos clavier, je suis prêt à recevoir vos conseils !
La video
Merci
