Poignée pour Sony PXW- X70(Z90)

J'ai briser le support micro de la poignée de mon Sony X70, ...

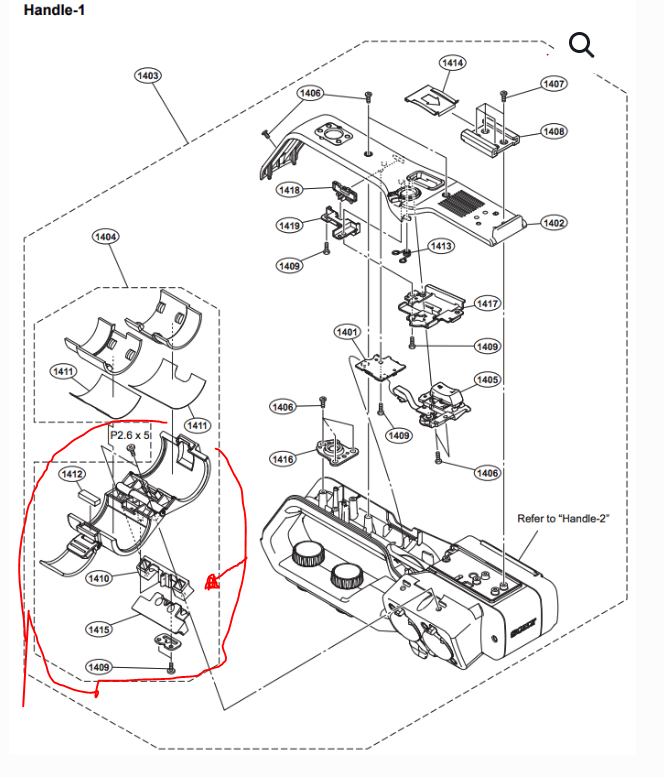

Malgré des plans trouvés détaillant chaque partie, je ne vois pas de possibilité de le remplacer puisqu'en réalité je ne vois aucune vis à démonter !?!


Donc à part racheter une poignée ...



je comprend pas ton raisonnement.
Puisque sur le schema c'est des pieces séparée, il y a forcement un assemblage (par forcement par vis.)
Ici a mon avis , c'est juste encastré dans la poignée, faut voir ce que tu peux recuperer pour trouver le minimum de pièces a changer.

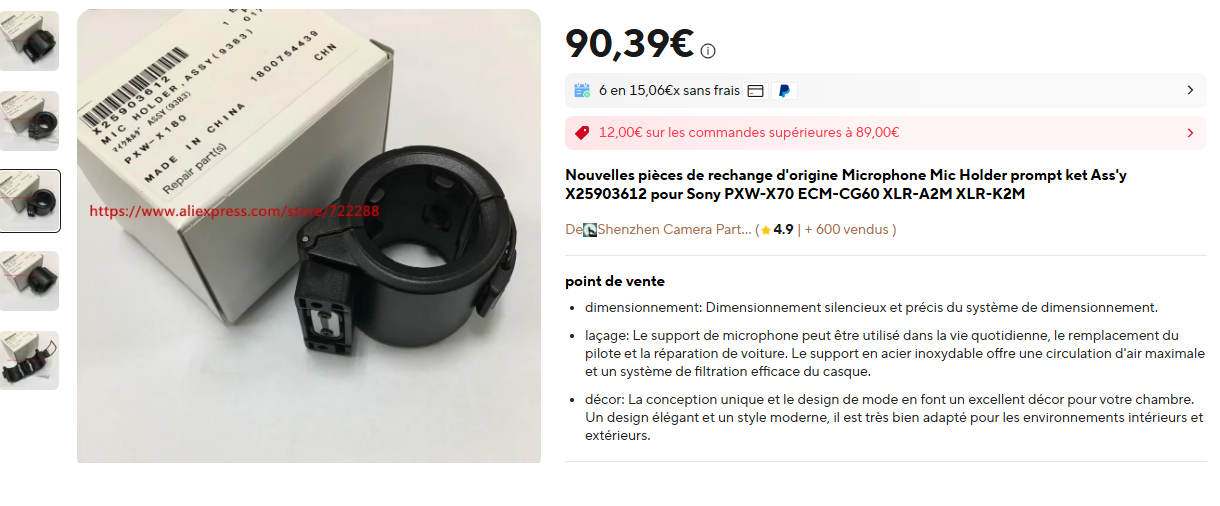

New MIC micphone holder repair parts for Sony PXW-Z90 PXW-X70 NX80 NX100 Z150 NX200 Camcorder - AliExpress 44

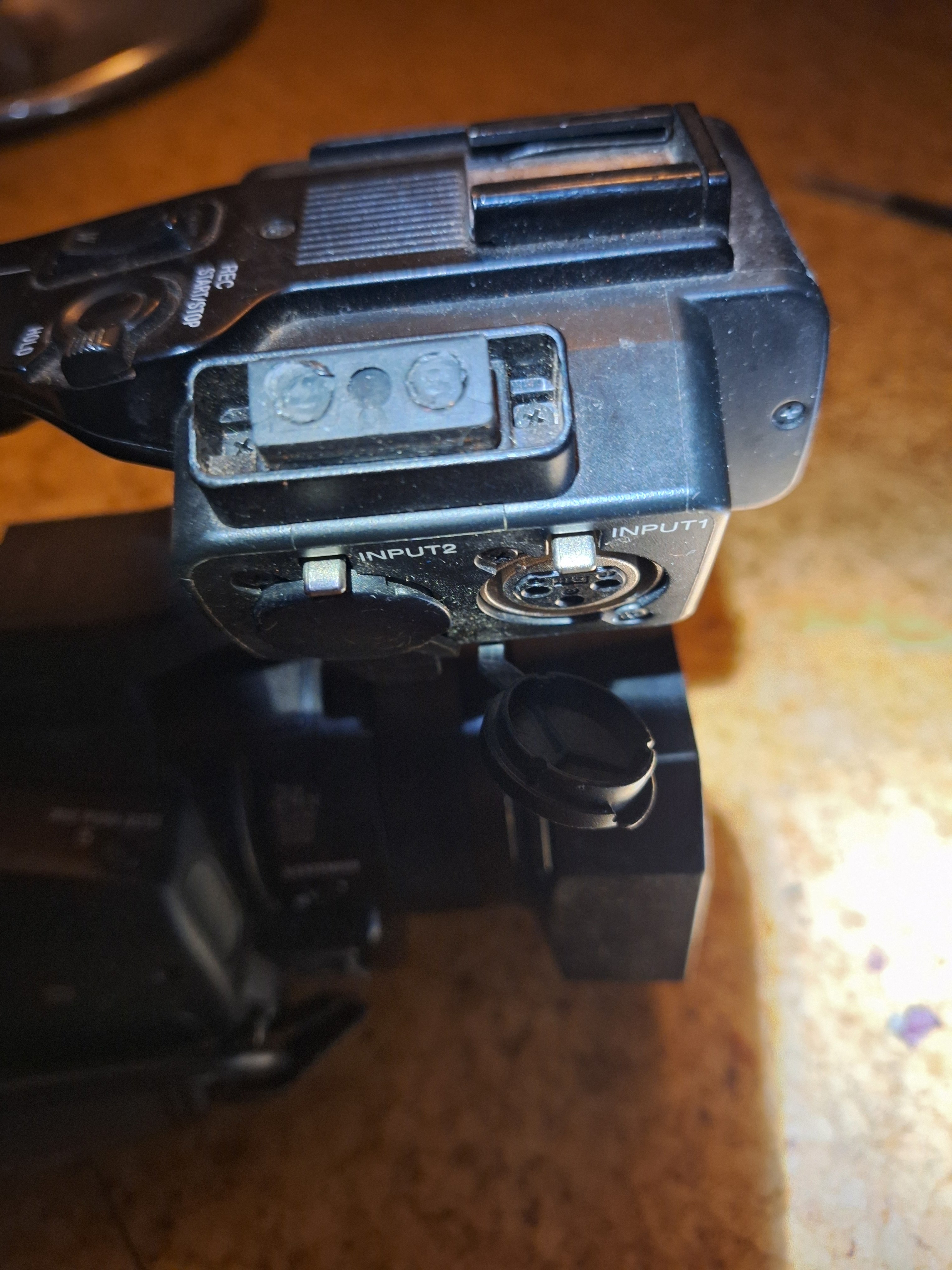

Il y a 4 vis sous input1 et input 2 c'est par là qu'il faut passer pour arriver au support
(enlever les caches XLR)



[


Ca, ce serait pour ouvrir tout le bloc XLR.

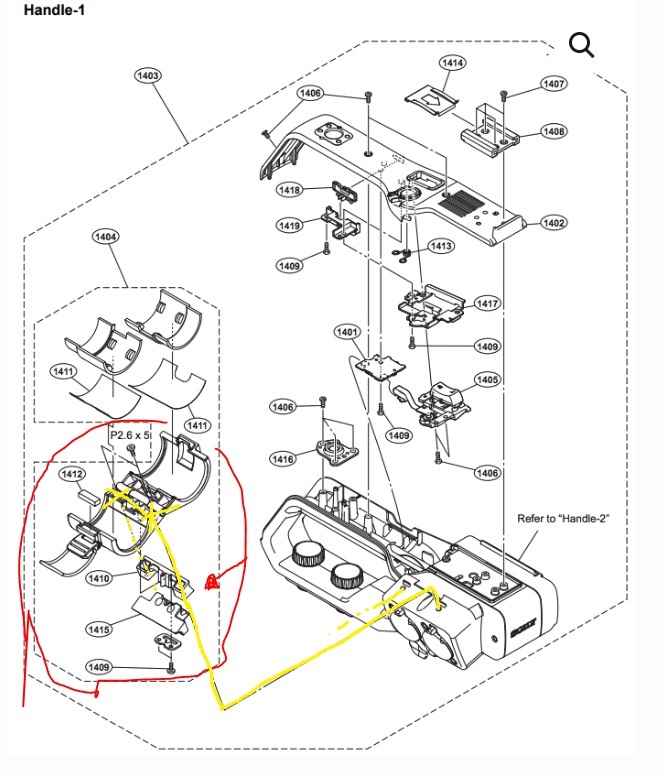

Pour démonter le support micro, chercher les 2 vis là ou j'ai mis les grandes croix jaunes.
Il faut donc ouvrir le support de micro pour y accéder. Elles sont logées au fond d'un trou.



Y'avait plus simple que mon message



Ok Mafach, oui pour les voir j'ai du prendre une loupe avec éclairage
effectivement il y a un cache au dessus



Pour info, sur ma X70, je n'ai pas de caches, les têtes de vis sont en visibilité directe.

Ce que tu montres c'est une X70, ou ton bloc XLR-K3M?



Exact..c'est mon bloc XLR... mais à quelques mini détails (dont les caches ici ) ils sont tous pareils



oui , ce qui change c'est le code accessoire qui est codé dans la griffe.Et du coup, meme quasi identique, une poignée n'est pas compatible avec une autre.



+1 effectivement il faut y regarder de très très prés ...



Merci les gars ...

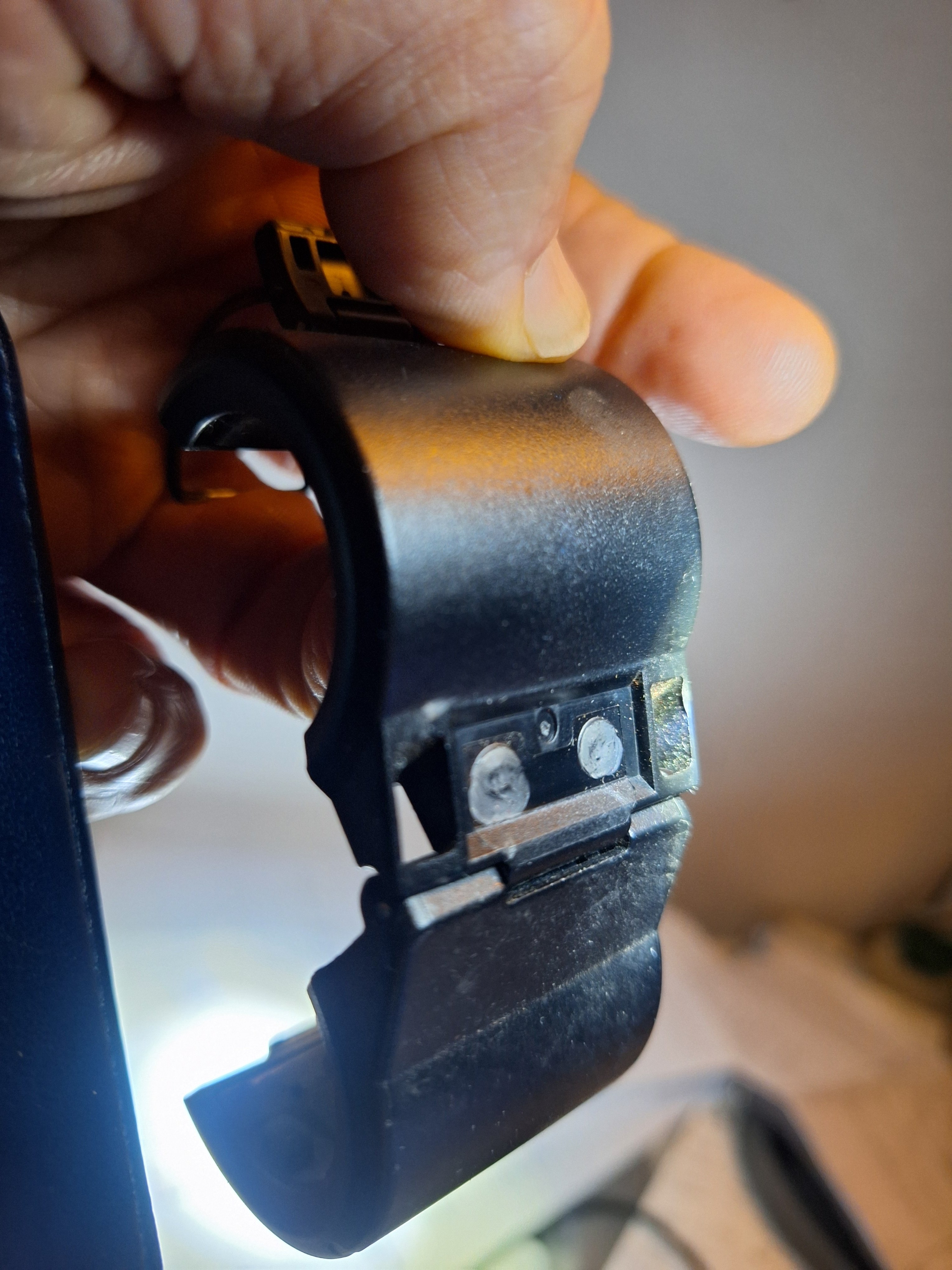

Je viens de comprendre que c'est au niveau de la suspension caoutchouc traversé par 2 tiges en alliage solidarisant la pince au socle de cette pince que cela à cédé ...

Donc le socle et les vis sont sur l'X70 et j'ai 2 trous au niveau de la pince ....

Il faut donc que je démonte le pied/socle/base de cette pince car je ne comprend pas comment resolidariser cette base à la pince avec une pièce puisque c'est rompu ?!?

En fait Il faut bien que j'achète la pince elle même , ceci...



En espérant que l'alliage utilisé soit assez solide… et que la reproduction soit précise… Pour les vis no pb, il y a les les anciennes.

Étonnant d'ailleurs que ce ne soit pas les vis qui cèdent, mais directement la pince elle même !?

C'est fiable AliExpress ?



C'est évident , sauf qu'entre une poignée X70 et Z90 on peut imaginer que là , c'est la même puisque c'est le même modèle avec qqs améliorations internes et ne concernant pas l'audio de mémoire ....mais cela coûte un peu plus cher



si c'est juste cassé, tu dois pouvoir facilement recoller voir faire un nouveau trou pour mettre une vis.
Bon c'est sure que si t'es pas bricoleur....

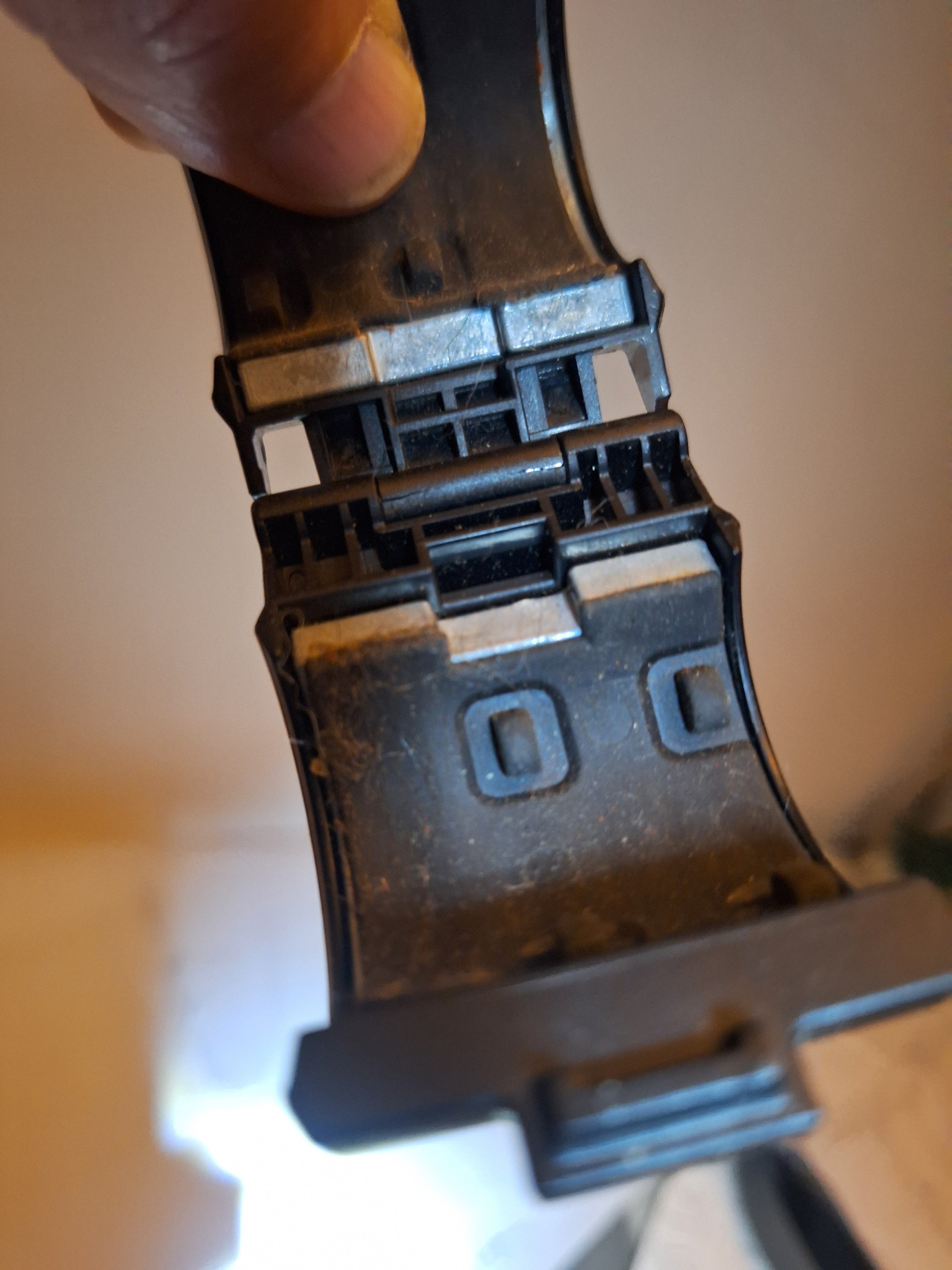

Visiblement ce sont les 2 entretoises plastiques qui sont cassées.

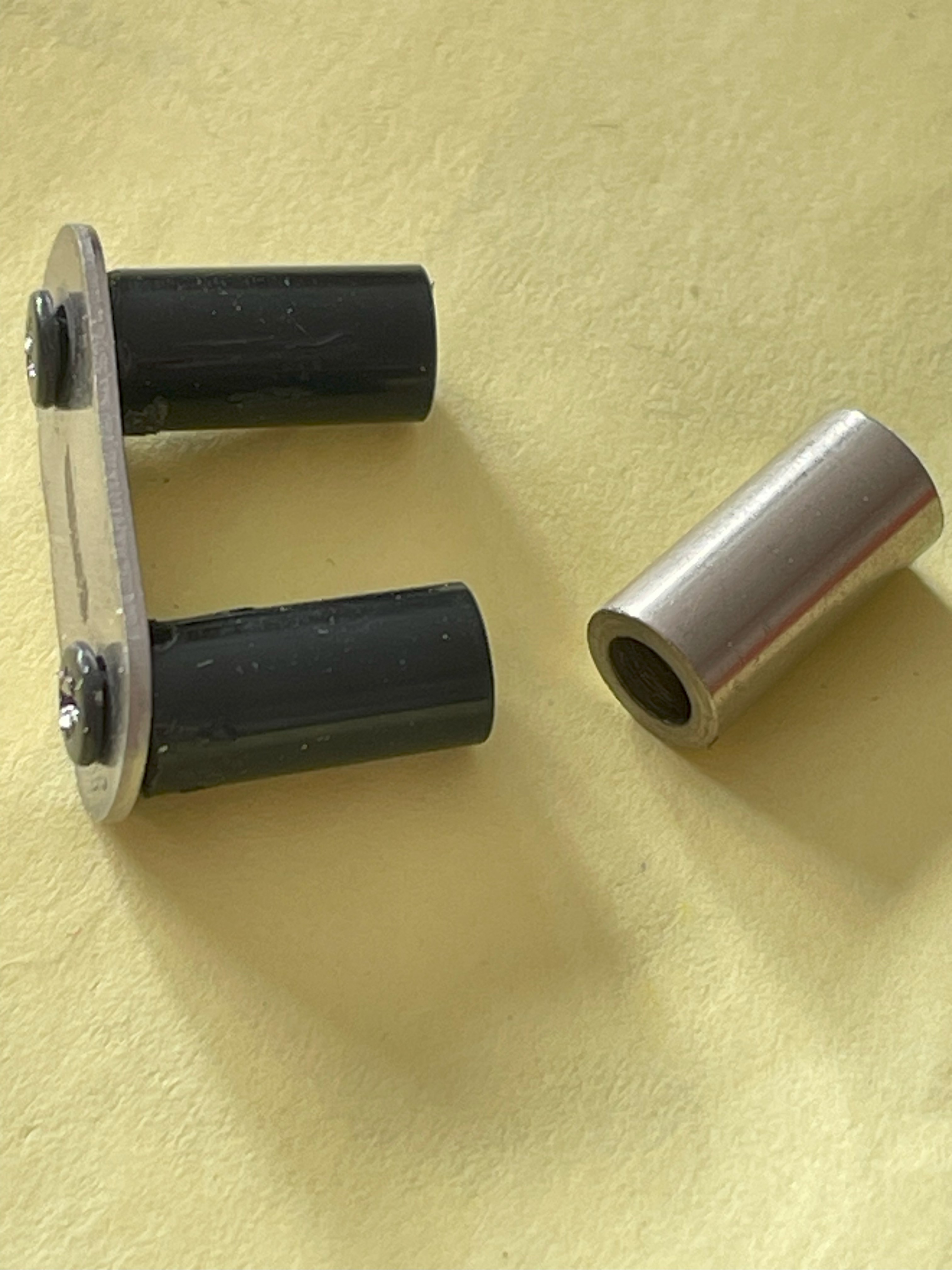

Soit tu trouve des entretoises taraudées métal de même dimension pour remplacer celles en plastique.Il faudra alors 4 petites vis correspondantes pour remplacer les vis pour plastique d'origine.

Soit tu trouve une entretoise métal non taraudée, que tu utilise avec 2 vis assez longues et écrous .
