Plan pour montage Beachtek DXA-4

Discussion dans 'Son numérique en vidéo' créé par Fouko, 27 Août 2008.

Tags:
  1. Fouko

    Fouko

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    31
    Appréciations:
    +0 / 0 / -0
    Bonjour à tous,

    Je ne cherche pas à concurrencer la marque, seulement je cherche un plan me permettant de monter moi même quelque chose de similaire. Sans pour autant dépenser l'argent que je n'ai pas. Éternel dilemme : on en a besoin mais on à pas l'argent pour ; ).

    Si quelqu'un à un plan pour réaliser ce type d'appareil, je suis extra preneur.
    J'ai d'ailleurs croiser de très anciens post en parlant seulement les photos n'y sont plus, dommage. donc l'appel est lancé aux archivistes.

    Merci à tous

    #1 Fouko, 27 Août 2008
  2. Fouko

    Fouko

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    31
    Appréciations:
    +0 / 0 / -0
    Personne ne sait ou personne n'a le temps d'expliquer ?

    #2 Fouko, 30 Août 2008
  3. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    288
    Messages:
    23 579
    Appréciations:
    +696 / 3 926 / -85
    Au lieu de singer des trucs existants, explique tes besoins, c'est plus simple.

    A+

    #3 saint kro, 30 Août 2008
  4. Fouko

    Fouko

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    31
    Appréciations:
    +0 / 0 / -0
    Ok,

    J'ai besoin de brancher un micro Rode NTG-2 sur une camera Sony (HVR-HD1000) n'ayant qu"une prise mini jack.

    J'ai déjà bricoler un câble XLR -> mini jack en suivant ce montage :
    Connectique - Cables et transitions

    Seulement la qualité n'est pas là. De plus le câble fait environ 10m, le micro est sur perche.

    Voilà donc la situation...

    C'est pour cela qu'il me semble que l'utilisation d'un beachtek est adapté.
    Le problème, mes moyens ne me permettent pas d'investir dans ce type d'équipement.

    Conclusion : je cherche une solution alternative dans le domaine DIY.

    #4 Fouko, 30 Août 2008
  5. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    288
    Messages:
    23 579
    Appréciations:
    +696 / 3 926 / -85
    Ben voilà, suffisait d'expliquer ;-)

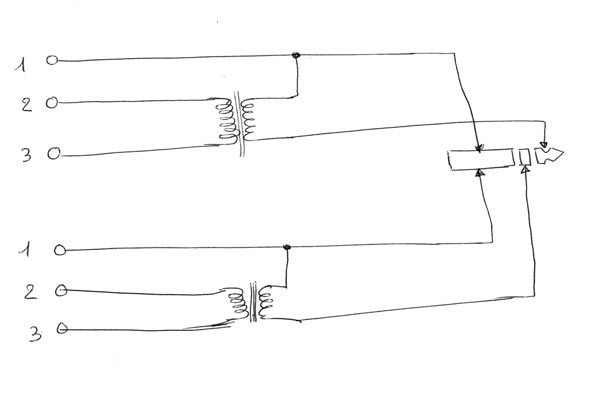

    Un transfo pour désymétriser me semble la meilleure solution.

    Vérifie que le mini jack de la Sony ne sort pas du 5V pour alimenter certains micros, sinon condensateur obligatoire dans le point chaud du secondaire du transfo.

    Petit crobar pour deux entrées micros.



    A+


    Fichiers attachés:

    #5 saint kro, 30 Août 2008
  6. Fouko

    Fouko

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    31
    Appréciations:
    +0 / 0 / -0
    Merci pour le schéma,

    Seulement comment connaitre le type de transfo à trouver, la valeur des condos, en fait, peux tu me donner quelques précisions techniques afin de mener à terme ce montage.

    Merci

    #6 Fouko, 30 Août 2008
  7. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    288
    Messages:
    23 579
    Appréciations:
    +696 / 3 926 / -85
    Pour les transfos, des LL1587 de chez LUNDAHL par exemple
    fiche technique ici

    Pour les condos (uniquement si plug-in-power) des 10µF 10V.
    Attention de diriger le positif coté mini jack.

    Tu peux les trouver chez plusieurs vendeurs internet autour des 50 € pièce


    A+

    #7 saint kro, 30 Août 2008
  8. Fouko

    Fouko

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    31
    Appréciations:
    +0 / 0 / -0
    Quels sont les caractéristiques importantes dans le choix d'un transformateur, de manière à faire un tour sur d'autres fabricants peut être un peu moins cher. Le but de ce montage étant de faire une économie.

    Vu le prix des LUNDAHL LL1587, autant acheter un Beachtek neuf

    #8 Fouko, 30 Août 2008
  9. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    288
    Messages:
    23 579
    Appréciations:
    +696 / 3 926 / -85
    Si tu veux faire des économies, reste avec ton cable désymétriseur !

    Car si c'est pour avoir un transfo qui va te ramener plus de bruit qu'un simple cable, je vois pas l'intérêt.

    Tu as les caractéristiques sur la doc du lien, maintenant c'est à toi de faire l'impasse sur certains points.

    Il ne faut pas perdre de vue que le boitier auquel tu faisais référence, n'en est pas une.

    A+

    #9 saint kro, 30 Août 2008
  10. Fouko

    Fouko

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    31
    Appréciations:
    +0 / 0 / -0
    Je ne comprends pas "n'en est pas une" quoi ?

    #10 Fouko, 30 Août 2008
  11. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    288
    Messages:
    23 579
    Appréciations:
    +696 / 3 926 / -85
    Il ne faut pas perdre de vue que le boitier auquel tu faisais référence, n'en est pas une.

    Le en se réfère au mot référence

    Donc traduction :

    Il ne faut pas perdre de vue que le boitier auquel tu faisais référence, n' est pas une référence (sous entendu : en qualité audio)


    A+

    #11 saint kro, 30 Août 2008
  12. Fouko

    Fouko

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    31
    Appréciations:
    +0 / 0 / -0
    Malgré tout, les utilisateurs semblent plus que satisfait.

    Je serais intéressé de savoir comment ils sont réalisés.
    Vu le prix des transfos, je pense qu'ils ont du trouver une solution intermédiaire, histoire de quand même gagner de l'argent.

    #12 Fouko, 30 Août 2008
  13. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    288
    Messages:
    23 579
    Appréciations:
    +696 / 3 926 / -85
    Les utilisateurs ne sont pas toujours exigeants....
    Si tu achètes 5 000 transfos, tu les auras moins chers, pour 10 000 c'est encore moins cher.

    Je te conseille d'acheter 1 000 000 de transfos, tu en gardes 2 pour ton boitier et tu revends les 999 998 autres en faisant un bénéfice en plus.


    A+

    #13 saint kro, 30 Août 2008
  14. Fouko

    Fouko

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    31
    Appréciations:
    +0 / 0 / -0
    Merci pour tes conseils, si je trouve autre chose, je n'hésiterais à revenir sur cette discussion pour la soumettre.

    A suivre...

    #14 Fouko, 30 Août 2008
