piece bizarre dans Bauer T192

Bonjour,

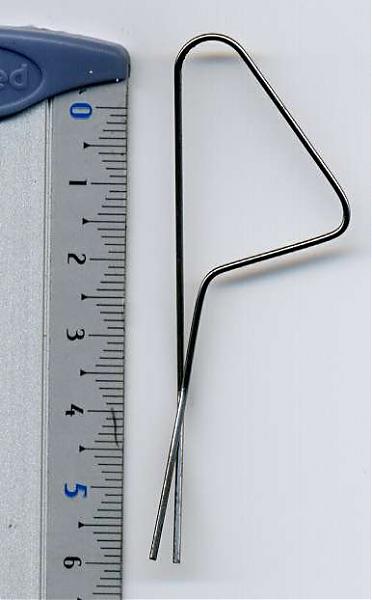

Je suis en train de réparer un Bauer T192. Hormis la courroie cassée, j'ai trouvée une pièce accrochée sur l'axe principal et je n'arrive pas à trouver sa véritable place.
Je joins une photo, si vous avez une idée.... Elle n'a peut-être rien à faire la-dedans ?
Merci d'avance



Bonjour Stigma_max,

J'ai une pièce comparable (bien qu'un peu plus petite) sur mon Bauer T8 qu sert à maintenir l'axe du presseur de film. Je l'enlève lorsque je veux retirer ce presseur pour nettoyer la fenêtre de projection par l'avant. Son emplacement figure sur l'encadré ci-dessous :



j'ai aussi la pièce que tu indiques. Il s'agit donc d'autre chose. En attendant, ja vais aller chez un accessoiriste auto acheter un joint torrique pour remplacer la courroie qui est complétement cuite.
Merci d'avoir répondu.



Bonjour,

je crois savoir ou se loge cette pièce, puisqu'elle ressemble à s'y méprendre au même type de pièce présent sur d'autres bauer, dont ceux que je posséde (t525).

Plus simple que des explications, voici une image avec la pièce à son emplacement :



Elle est donc sur l'axe principal juste à l'arrière de l'obturateur...

@+

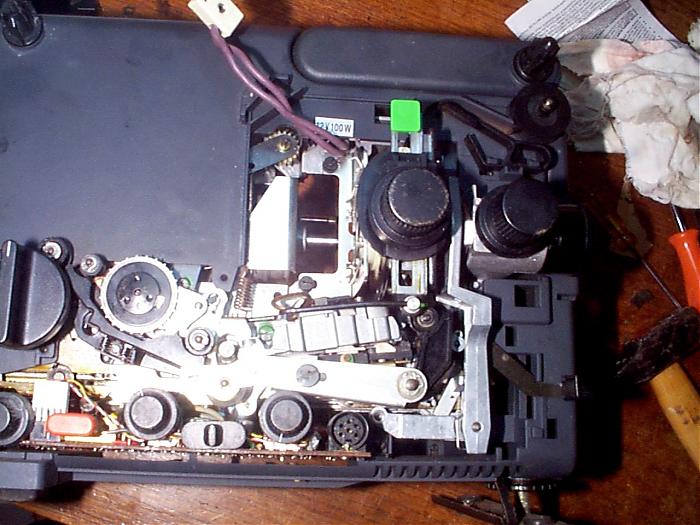

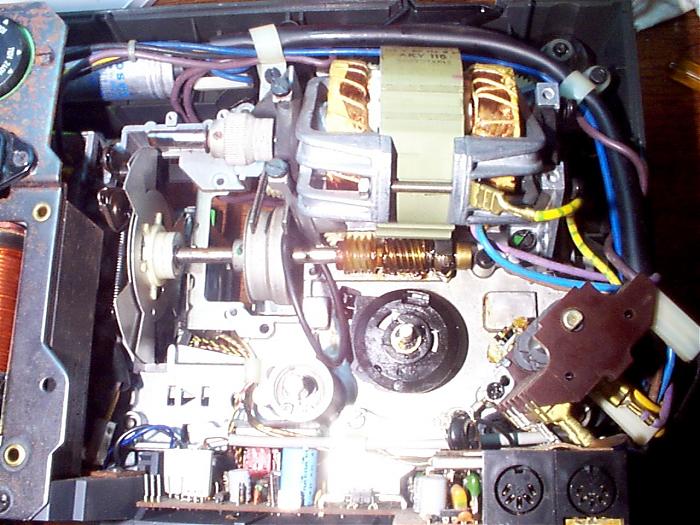

Mon projecteur semble un peu différent. Voici 2 images :
la courroie est provisoire, j'ai essayé un joint torique mais ça ne marche pas. Je verrai lundi à l'atelier électro-mécanique de l'usine pour en faire une.



Stigma_max

pour les pièces jointe tu clique dessous la fenètre sur "basculer en mode avancé"

et sous la fenêtre tu as "gérer les pièces jointes" tu pouras avoir une miniature et ta photo sur un clic.

si non tu vas sur ImageShack® - Image Hosting et tu colle le dernier lien de la page aprés téléchargement, dans la fenêtre que t'ouvre le bouton de la barre d'outils ci dessus "inserer une image"
@+



Rebonjour,

ta pièce va là :



@+



Je vois l'endroit, mais comment tient-elle ? et à quoi sert-elle ?
L'endroit que tu indiques est circulaire et la pièce en partie triangulaire.
Merci je vais chercher.



si je ne me trompe pas c'est un ressort qui maintient le réglage des pales l'une par rapport à l'autre, non? mais pourquoi ces 2 pales?
il ne semble pas être possible de pouvoir choisir un fonctionnement en 2 pales ou en 3 Pales, pourtant.
@+



Quand je manipule les pales à la main, je vois que je suis toujours en 3 pales quelque soit la position, seulement c'est la surface des pales qui change. Est-ce dû à un règlage entre 8 et S8 ?
Mais je n'arrive toujours pas à placer correctement ce ressort.



il faudrait que tu saches si ce projecteur n'a pas déjà été bricolé. il manque peut être la pièce qui tient ce ressort
tu vas faire du transfert avec? à 16.66is?

@+



Il n'a jamais été bricolé, il appartenait à mon beau-père qui ne savait pas faire la différence entre un tournevis et un burin.
C'est pour faire du transfert S8 - DVD



pour le transfert:
vois si le projecteur fonctionne.

le ressort semble servir au réglage des pales, non? le réglage des pales est à mon avis innutile. condannes ce réglage.

@+



pour l'instant il ne marche pas encore, la courroie est cuite. je l'avais remplacée par un joint torique, mais comme il n'y a pas de gorge sur l'axe du moteur, ça ne marche pas. Il me faut une courroie plate.



couroie plate? alors c'est pas gagné. il faut voir un revendeur de pièce détaché pour projecteur ou pour magnétocope.
ou refaire cette poulie avec une gorge.

www.radiospares.fr a quelque couroie mais c'est 150€ de mini de commande.
@+
