[Problème] Pas de son sur super 8 sonore (Bauer T 180)

bonsoir

merci pour ta réponse,je vais essayer de l'enlever proprement.

cordialement



Re bonsoir

pour l'ampli vu qu'il est mort. coupe une à une les pates proprement sans le casser plus. car la ref ne donne rien sur le web. il y a peut être une référence sous l'alu???
et du coup il ne tirera plus sur l'alim.
J'ai retiré l'ampli il n'y a rien d'écrit en dessous.


retrouve l'alimentation de cette carte et vois si elle est presente.
Je vais poser une question bête,mais quelle tension doit arriver sur la carte 220 volts ou 12 volts ?

Merci pour ton aide



si tu avais encore les références complette de ce composant ampli on aurait pu regarder la notice pour en déduire une tension.

en tout cas ce n'est pas du 220V. mais quelque chose comme du 12 ou 15V.

regardes sur la photo 3 à droite en bas tu as un fusible. à sa gauche un pont de diode (rond noir) et à sa gauche un gros condensateur bleu. avant le fusible tu devrais avoir une tension alternative entre 6 et 30V.
après le pont de diode et sur le condensateur tu devrais avoir une tension continue entre 10V et 30V.

une question: le moteur fonctionne toujours? tu peux visionner des films?
car cette carte doit semble t'il aussi contrôler le moteur, non?



Bonjour

Merci pour ta réponse

si tu avais encore les références complette de ce composant ampli on aurait pu regarder la notice pour en déduire une tension.

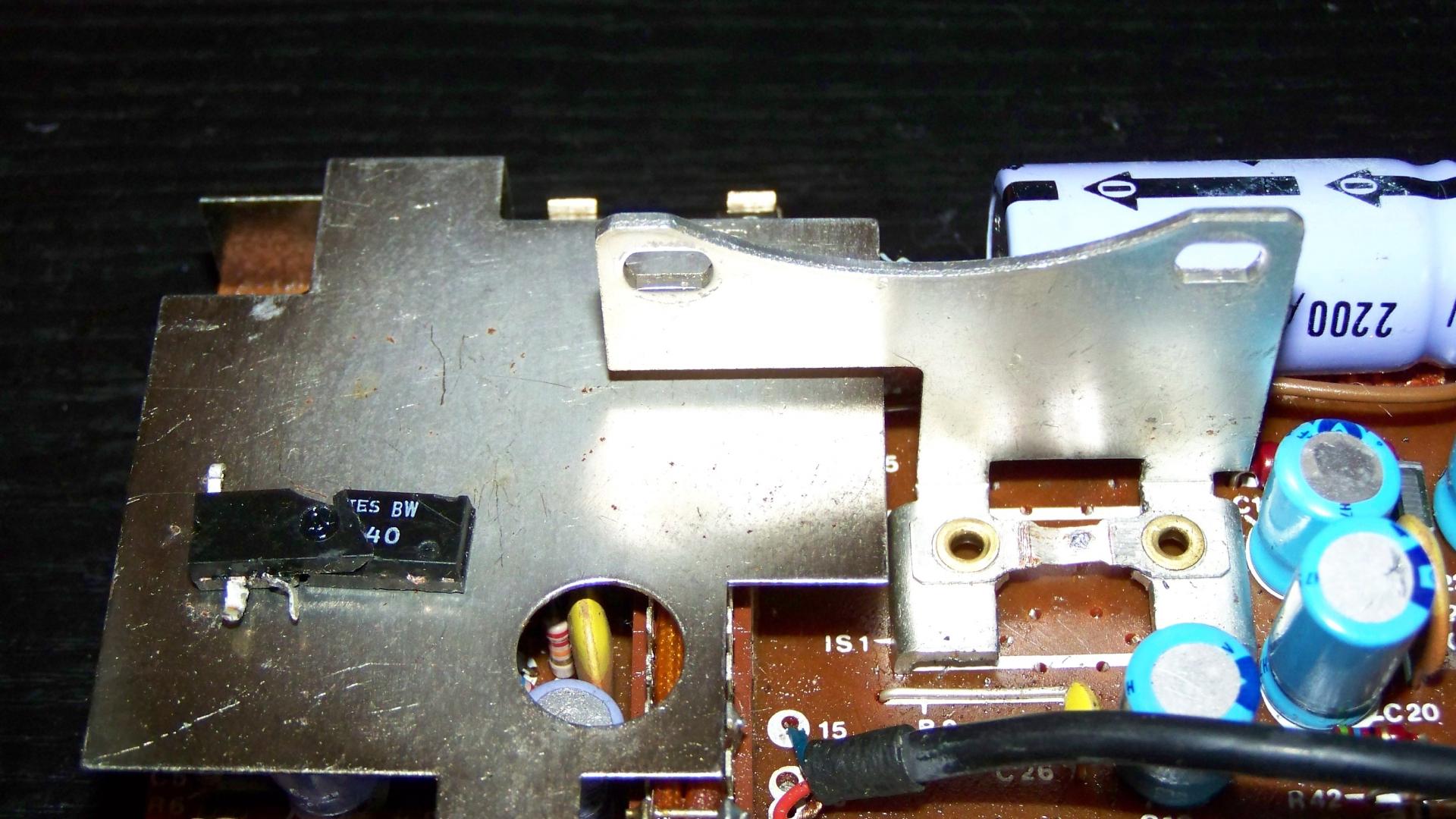

Je t'envoie une photo de ce qui reste de l'ampli et de l'emplacement de l'ampli maintenant .
Sur l'ampli il y a un chiffre 62 que j'ai pu identifier en plus à gauche de l'autre chiffre ES BW 940,rien d'autre.


en tout cas ce n'est pas du 220V. mais quelque chose comme du 12 ou 15V.

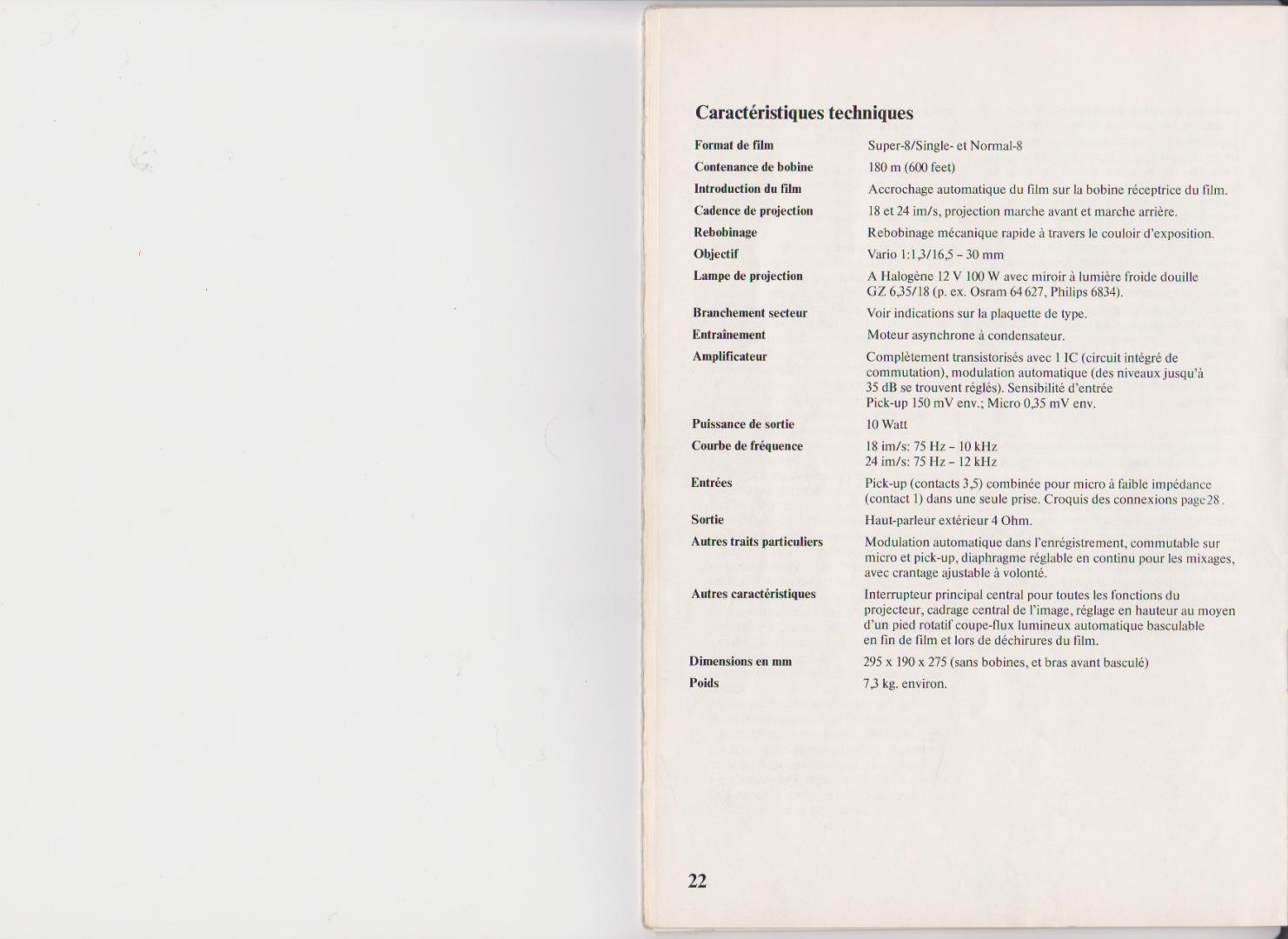

Je t'envoie également un scan des caractéristiques techniques du projecteur ,ils y parlent de l'amplificateur.


regardes sur la photo 3 à droite en bas tu as un fusible. à sa gauche un pont de diode (rond noir) et à sa gauche un gros condensateur bleu. avant le fusible tu devrais avoir une tension alternative entre 6 et 30V.
Je ne vois rien d'inscrit au niveau du fusible si ce n'est Si 1 T1,6A

après le pont de diode et sur le condensateur tu devrais avoir une tension continue entre 10V et 30V.
sur le gros condensateur bleu c'est inscrit : 35 V 2200 u F 35V


une question: le moteur fonctionne toujours? tu peux visionner des films?
car cette carte doit semble t'il aussi contrôler le moteur, non?

Oui pas de probléme le moteur tourne et je peux visionner les films.

Question:Comme c'est la première fois que j'enlève un élément électronique d'une carte: Est ce que je dois enlever les soudures qui correspondaient au pattes de l'ampli derrière la carte ?

Merci pour ton aide
Cordialement



OK le moteur est un moteur asynchrone à courant alternatif. vitesse fixe.

les pâtes tu peux les laisser. les soudures on s'en fou. oui le fusible et du type T = temporisé 1.6A. vérifies le.

sur le gros condensateur c'est la tension max qu'il supporte. mesure la tension continue à ses bornes.

pour l'ampli les ref sont parti avec l'éclat je pense.

pour info, sous la tôle à gauche de blindage il y a le pré-ampli (micro et tête de lecture).

@+



Bonjour,
bonne vue, Jean-Claude !
j'ai ouvert mon Bauder T-16, il y a un TBA810 comme ampli, même gueule, alors j'ai cherché, et trouvé :

TCA940 datasheet(1/9 Pages) ETC1 | AF AMPLIFIER AMPLIFICATEUR BF

Ils disent : même brochage que le TBA810
Le TBA fait 5/6 Watts, le 940 fait 10 W
Attention, il y a un modèle à pattes repliées, et un modèle à pattes plates percées.
A mon avis, après remplacement, ça devrait fonctionner, je pense qu'il a pété seul.
Pour dessouder, il faut un fer d'une cinquantaine de watts,
STATION DE SOUDAGE48W ZD10 - OUSL10 - Electronique Diffusion
et un pompe à dessouder manuelle
POMPE A DESSOUDER ECONOMIQUE - OUPOMPE - Electronique Diffusion
pour enlever la vieille soudure.
(ou magasin de bricolage).
Yapuka.

Michel...



SAlut MIchel

effectivement c'est ce composant. ici aussi la notice donc.


on en trouve sur eBay à 5 ou 6 € semble t'il.
et ici
Achat Composants électroniques Circuits intégrés TCA – Boutique de vente en ligne

tension d'alimentation de 6 à 24V. mais la notice semble préconiser 18V.
@+



bonsoir

Merci pour ta réponse et les recherches faites par MickeyCam.

Le problème est que je ne me sens pas capable de dessouder et ressouder un autre ampli,à la place, je n'y connais rien en électronique !!!

En tout cas merci bien aux différents intervenants qui ont apportés leur connaissance dans cette discussion .

Bonne soirée
Cordialement



Electronique Diffusion - Résultats de recherche pour : tca940

2,30 € chez le même Electronique Diffusion que j'ai cité pour le fer à souder.
(la photo ne correspond pas, ils ont la même photo pour tous).

Michel...



Bonjour

Merci pour les réponses.
C'est vrai que ce serait dommage d'abandonner maintenant.

Pensez vous pour quelqu'un qui n' a jamais dessoudé ou soudé un composant électronique ,ce soit réalisable de le faire avec vos conseils ?

Si oui je peux prendre des photos précises pour que vous puissiez me guider .

Merci pour votre aide
Cordialement



je pense que oui, dans ton ca tu prends un risque de 10€. . . .

SURTOUT soudes le dans le même sens. fais péter les rivet et fixes par des petites vis si tu n'as pas la possibilité de remettre des rivets.
là vrai difficulté pour toi sera de refixer le radiateur à mon avis.

ce serait bien aussi si tu pouvais mettre un peu de pâte thermique entre les ailette et l'alu.
@+



Merci pour ta réponse
Voici des questions (désolé si elles paraissent idiotes !!)

SURTOUT soudes le dans le même sens
Tu veux dire du même coté de la plaque ?

. fais péter les rivet
Je ne vois pas de rivets
et fixes par des petites
vis si tu n'as pas la possibilité de remettre des rivets.



là vrai difficulté pour toi sera de refixer le radiateur à mon avis.
Où se trouve ce radiateur ?
ce serait bien aussi si tu pouvais mettre un peu de pâte thermique entre les ailette et l'alu.
Où se trouve les ailettes ?

Merci pour ta patience c'est pas gagné !!!
Cordialement



c'est sûr que si tu n'as absolument aucune connaissance en electronique, ce serait mieux de trouver un amis ou un jeune qui s'y connaisse un peu.

le sens à respecter: c'est à dire le mettre comme l'autre et dans le même sens. il y a un repère sur le composant ( une encoche).

les rivets sont les 2 anneaux doré qui fixent les ailette du composant. à la tole d'alu.
ces aillettes sont restées accrochée à la tole d'alu alors qu'elles appartiennent en réalité au composant. celui que tu vas acheter aura ses ailettes. elle ne seront peut être pas percées pour les rivets.

j'appelle radiateur en fait c'est plutôtun refroidisseur. c'est la tole alu qui est sur le composant et qui permet d'évacuer les calories du dit composant.
pour un zoom sur l'image, cliquer sur la bande jaune.



@+



merci pour ta réponse

Avec la photo c'est beaucoup plus explicite pour moi,tes indications sont claires.


les rivets sont les 2 anneaux doré qui fixent les ailette du composant. à la tole d'alu.
ces aillettes sont restées accrochée à la tole d'alu alors qu'elles appartiennent en réalité au composant. celui que tu vas acheter aura ses ailettes. elle ne seront peut être pas percées pour les rivets.

En fait il faut donc retirer le refroidisseur pour avoir les ailettes de l'ancien ampli ?
Si oui,comment faire avec un cutter ? ou faut-il faire sauter les soudures de l'autre coté de la plaque ?
Tes conseils sont les bienvenus ,même si pour toi c'est évident .

Merci pour ton aide.



les ailettes de l'ancien sont à retirer et jeter. le nouveau composant a les siennes.

pour retirer les rivets, avec un foret de 8 ou 10mm tenu à la main, tu le fais tourner et le rivet va se couper. à la perceuse ça va trop vite et tu risques de perforer tout.
@+
