Panne viseur caméscope Sony

Discussion in 'Sony Handycam, CyberShot' started by Viéban, Jan 9, 2020.

  1. Viéban

    Trophy Points:
    100
    Likes Received:
    0
    Messages:
    3
    Appréciations:
    +0 / 0 / -0
    Bonjour,
    Le viseur de mon caméscope Sony HDR-HC5 est en panne. A l'ouverture son écran s'éclaire mais l'image ne s'affiche pas. Quel pourrait en être l'origine? Est-ce qu'une personne a déjà eu ce problème?
    Merci pour votre réponse.

  2. homero

    So

    Trophy Points:
    16,500
    Likes Received:
    787
    Messages:
    28,801
    Appréciations:
    +1,161 / 6,268 / -20
    Problème de nappe ?

  3. Viéban

    Trophy Points:
    100
    Likes Received:
    0
    Messages:
    3
    Appréciations:
    +0 / 0 / -0
    J'ai remplacé la nappe de l'écran LCD il y a plus d'un an. De quelle nappe s'agit-il?

  4. mafach

    So

    Trophy Points:
    6,300
    Likes Received:
    58
    Messages:
    2,046
    Appréciations:
    +52 / 266 / -1
    Celle de l'écran.
    C'est une pièce très sollicitée à chaque ouverture/fermeture d'écran.
    "FP-659 "
    Il y a une vingtaine de liaisons dans cette nappe. Fonction de celles qui sont coupées, il se peut que le rétroéclairage fonctionne sans que le LCD ne soit exité.

    • Dislike Dislike x 1
  5. jakovideo

    jakovideo Regretté Modérateur
    Modérateur So

    Trophy Points:
    15,150
    Likes Received:
    230
    Messages:
    11,073
    Appréciations:
    +166 / 324 / -1
    Bonsoir, démonter l'écran , c'est pas trop difficile , changer la nappe , c'est un peu plus délicat mais faire tout ça sans abîmer les micro-connecteurs, c'est une toute autre histoire . Perso , je l'ai fais une fois , je ne recommencerais pas. Par contre , le manuel technique HC5-HC7 explique très bien comment faire. Il y a aussi une autre petite difficulté : un micro contacteur pour qu'on puisse cadrer quand on retourne l'écran. Bien regarder comment il est installé car, pour le coup , c'est un peu n'importe quoi.

    • Dislike Dislike x 1
  6. Viéban

    Trophy Points:
    100
    Likes Received:
    0
    Messages:
    3
    Appréciations:
    +0 / 0 / -0
    L'écran LCD fonctionne parfaitement. C'est l'écran dans le viseur qui s'éclaire mais ne renvoie pas d'image lorsque je l'ouvre.

  7. ogt

    ogtx Regretté conseiller technique
    So

    Trophy Points:
    17,700
    Likes Received:
    548
    Messages:
    23,510
    Appréciations:
    +713 / 1,396 / -42

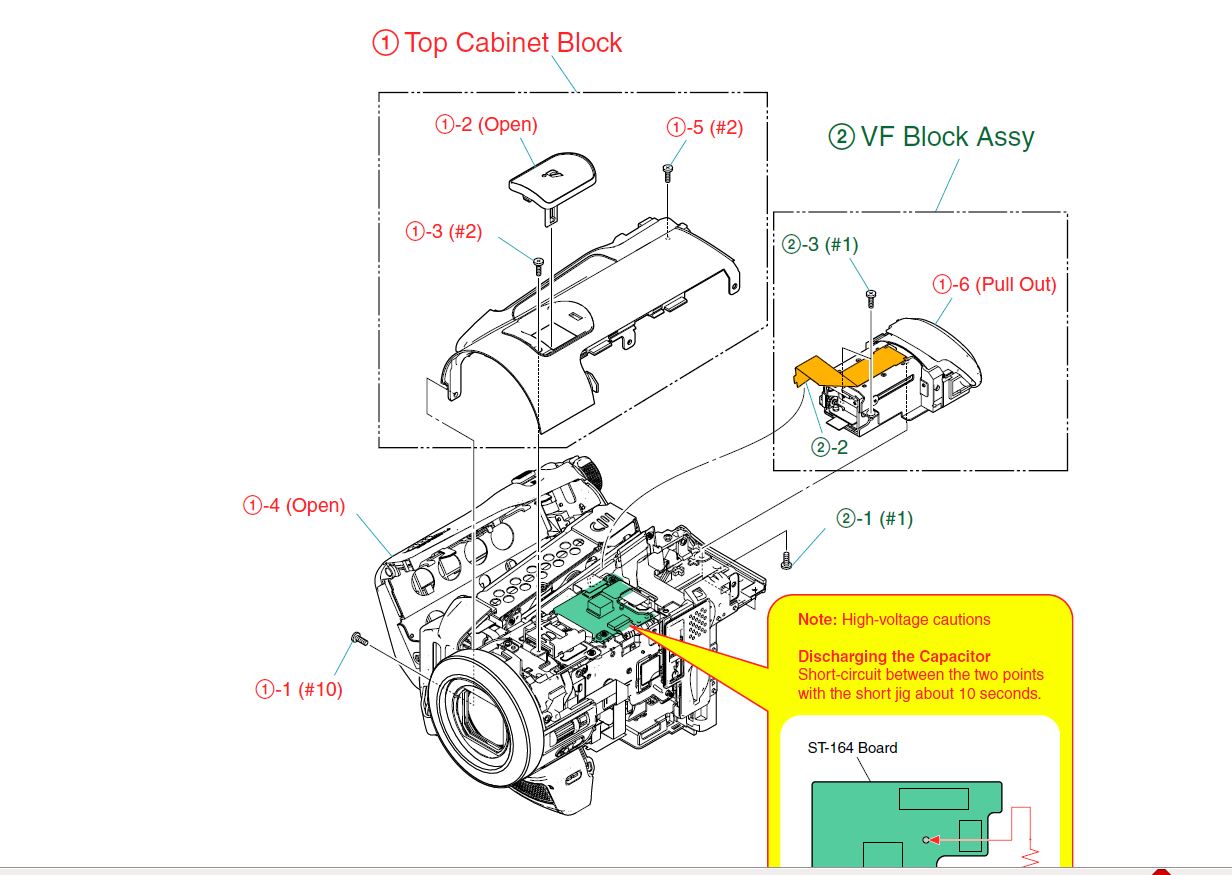

    Probablement un problème avec la nappe orange sur cette image
    page 2-3 du manuel de service.

    Olivier


    Attached Files:

    • Dislike Dislike x 1
  8. jakovideo

    jakovideo Regretté Modérateur
    Modérateur So

    Trophy Points:
    15,150
    Likes Received:
    230
    Messages:
    11,073
    Appréciations:
    +166 / 324 / -1
    Bonjour , on peut effectivement remplacer cette petite nappe qui n'est pas chère et facile à changer mais , perso , je n'y crois pas trop car, contrairement aux cameras plus importantes qui ont un viseur qui peut s'orienter verticalement , celui -ci ne fait que se translater de qqs millimètres. Il y a donc peu de chances que le cuivre soit écroui . Pour ma FX 1000 ( Z5 ) , j'ai u à remplacer ce circuit souple. La rupture des pistes n'était pas visible à l'oeil nu. Ca ne m'a couté que 28 euros et m'a pris à peine 2 heures pour le changer. En fait , tout dépend du nombre de fois que l'on a tiré et retracté le viseur pendant toutes les années d'utilisation.

    • Dislike Dislike x 1
  9. ogt

    ogtx Regretté conseiller technique
    So

    Trophy Points:
    17,700
    Likes Received:
    548
    Messages:
    23,510
    Appréciations:
    +713 / 1,396 / -42
    Ca peut être simplement un faux contact dans les connecteurs.

    Olivier

    • Dislike Dislike x 1
