Panne Sankyo sound 502

Discussion dans 'Film argentique : projection et numerisation' créé par sebaveju, 3 Août 2016.

Tags:
  1. jakovideo

    jakovideo Regretté Modérateur
    Modérateur So

    Points Repaire:
    15 150
    Recos reçues:
    230
    Messages:
    11 073
    Appréciations:
    +166 / 323 / -1
    Et le fusible à côté du gros condensateur bleu ( 1 ère photo ) , il est bon ?

    • J'aime J'aime x 1
  2. sebaveju

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    21
    Appréciations:
    +0 / 0 / -0
    J'ai pu trouver que cela. C'est le schéma du modèle 600 mais si ça peut aider.
    http://web.jclaude.free.fr/Les fichiers/pdf projecteurs/sankyo sound 600.jpg

    Non j'ai pas forcé la lampe d'ailleurs je ne saurais comment faire. Malheureusement j'ai pas de testeur sous la main mais lundi j'ai rdv avec un technicien pas spécialisé dans les projo mais si vous avez des suggestions que je pourrais lui soumettre.

    Merci

  3. sebaveju

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    21
    Appréciations:
    +0 / 0 / -0
    Oui j'ai changé tous les fusibles mais des que je branche la prise le fusible 3 grille directement dans un petit flash bleu. Donc pour retrouver la lampe je dois remettre le fusible 2 mort et là le fusible 3 ne grille pas au branchement de l'alimentation et la lampe fonctionne à nouveau. Pour la ventilation je crois qu'on l'entend bien sur la vidéo .

  4. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Non, je voulais dire
    T'es pas forcé obligé d'allumer la lampe.

    Tu peux nous dire les valeurs d'intensité des fusibles ?

    Il faut procéder par étape, on laisse tomber la lampe pour l'instant.

    Si on se base sur tes photos :
    le fusible 3 c'est celui qui est sous le moteur marqué 1.6 AT T pour temporisé
    le fusible 1 c'est celui devant le condensateur bleu on imagine le chiffre 5A y a quoi devant ?
    je ne vois pas le fusible 2

    • J'aime J'aime x 1
  5. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Non, je parle de la ventilation du projo, si le moteur ne tourne pas, il ne ventile pas la lampe.

    • J'aime J'aime x 1
  6. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Si un fusible grille uniquement en branchant le secteur, alors que tous les boutons sont à l'arrêt, il faut commencer à chercher pourquoi avant d'aller plus loin.

    • J'aime J'aime x 1
  7. sebaveju

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    21
    Appréciations:
    +0 / 0 / -0
    Je ne l'ai pas laissé tourner plus de 2 minutes tant que le moteur tournait pas. Y'a rien marqué de plus que 5A et pareil pour le second : 5A.

  8. sebaveju

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    21
    Appréciations:
    +0 / 0 / -0
    Oui. Le pire c'est qu'il s'est arrêté en plein milieu d'un film. Je l'ai depuis 2 semaines et je l'avais utilisé une fois 1h. Et la seconde fois dès le deuxième dessin animé que j'ai voulu passer à ma petite. La bobine s'est arrêtée nette. J'en ai déduit une panne du moteur.

  9. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    C'est différent de
    Bon, on résume : le moteur s'est arrêté pendant une projection.
    La lampe est restée allumée ou pas ?

    Quel fusible était grillé, sa valeur et par quoi l'as-tu remplacé ?

    • Merci Merci x 1
  10. sebaveju

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    21
    Appréciations:
    +0 / 0 / -0
    Le moteur s'est arrêté et la lampe est restée allumée. Le fusible 2 était grillé je l'ai remplace par un fusible de même valeur : 5A. Et à ce moment-là le fusible 3 grille en branchant l'alimentation. Plus de lumière plus de moteur. Donc je remet le fusible 2 grillé. Je remplace le fusible 3 grillé par un de même valeur : 1,6A et à ce moment-là on revient au point de la lumière qui marche mais pas lemoteur comme sur la vidéo.

  11. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Je vois pas sur les photos le fusible 2, mais on peut supposer que c'est celui du circuit moteur.
    Remettre un fusible grillé, c'est ne rien remettre
    Le fusible 3 (1.6AT) est le fusible sur le primaire (110V/220V), lorsque tu avais branché le secteur, tu es bien sûr que la commande principale était sur 0 (tout arrêté) ?

    • J'aime J'aime x 1
  12. sebaveju

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    21
    Appréciations:
    +0 / 0 / -0
    Oui en effet si je remet pas le fusible 2 c'est lampe ok moteur non. Et ouais bien sûr que le fusible 3 a grillé sur la position 0.

  13. sebaveju

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    21
    Appréciations:
    +0 / 0 / -0
    Et si je remets le fusible 2 sans le 3 (ou je laisse le 3 grillé ) lampe non et moteur non plus

  14. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    La carte qui supporte le fusible 2 doit être la carte de régulation moteur, essaye de voir si un composant a noirci ou explosé

  15. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76

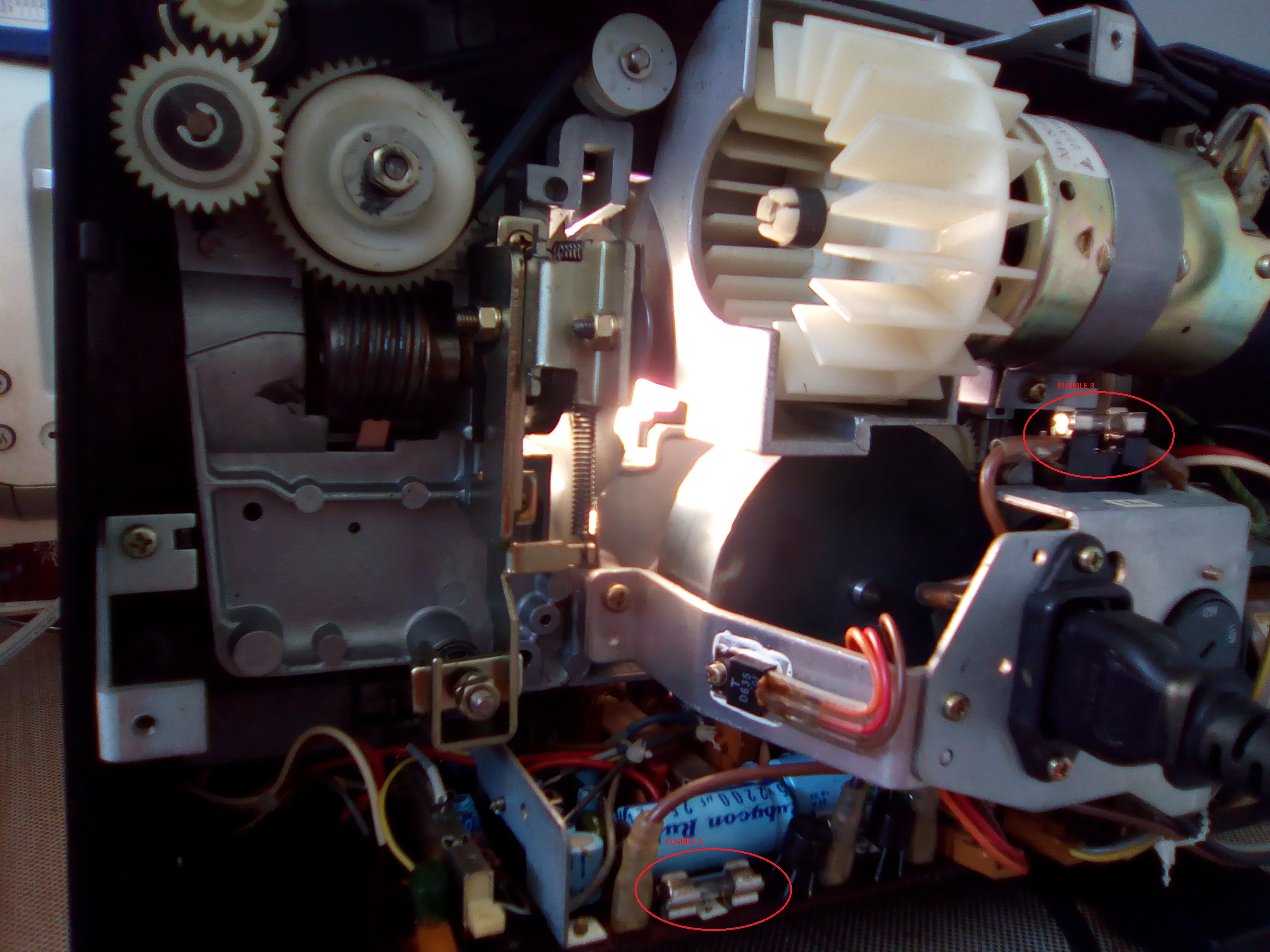

    Pour être sûr de l'appellation des fusibles : Sankyo 502 F1-F3.jpg
