NAGRA 4.2 : Alimentation préamplificateur ?

Discussion dans 'Matériel de prise de son et de mixage' créé par Kiddo-, 15 Novembre 2017.

Tags:
  1. Kiddo-

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    217
    Appréciations:
    +0 / 0 / -0
    Bonjour,

    Je viens de recevoir mon Nagra 4.2 acheté sur internet, l'annonce précisait entre autre qu'il y avait une alimentation préamplificateur avec. J'aimerai savoir à quoi cela ressemble car dans mon colis je n'ai que le Nagra et l'alimentation ATN 2 Nagra prévue. Je ne m'y connait pas encore très bien alors je pense que soit le vendeur l'a oublié soit c'est un composant interne donc il est normal que je ne l'ai pas remarqué. Du coup j'aimerai savoir ce que c'est que cette alimentation, histoire que je ne passe pas pour un idiot si je me plains de son oubli :laugh:

    Merci !

  2. homero

    So

    Points Repaire:
    16 500
    Recos reçues:
    740
    Messages:
    28 165
    Appréciations:
    +1 081 / 5 568 / -20
    Saint-Kro te l'a marqué sur une de tes photos sur l'autre discussion. Tu as récupéré une bande pour les essais ?

  3. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Fais nous une photo de l'intérieur, afin de voir si c'est identique à la photo que le vendeur t'avais envoyée

  4. Kiddo-

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    217
    Appréciations:
    +0 / 0 / -0
    Ha oui c’est vrai ? Non j’ai pas de bandes car enfaite je n’ai pas de micro... j’y vais à la confiance je pense:unsure:

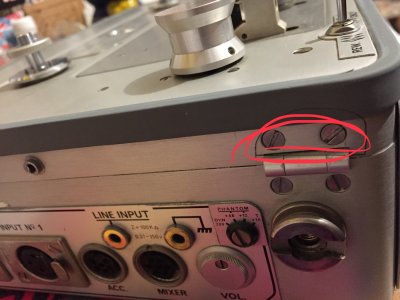

    Cest bien les vis là aux quartes coins qu’il faut retirer? Car l’une d’entre elle est vachement serrée et la tête est pas top...


    Fichiers attachés:

  5. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76

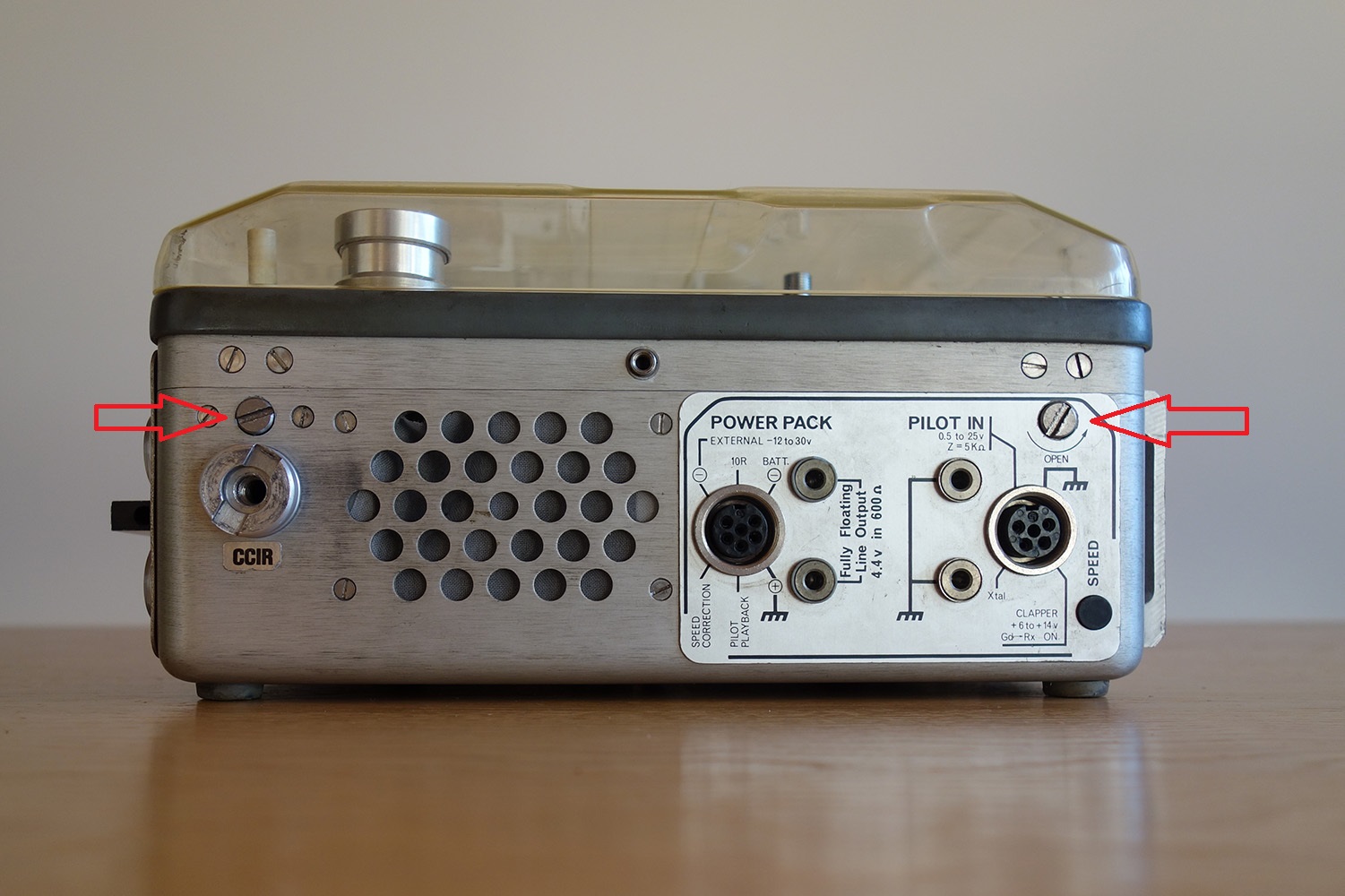

    Non surtout pas, ce sont les vis des charnières, les vis à dévisser sont de l'autre coté.
    Il n'y en a que deux et c'est marqué "open" avec une flèche.

    Ne pas dévisser les vis entièrement, juste les desserrer

    • Merci Merci x 1
  6. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Tu peux entrer de la modulation sur l'entrée ligne avec deux fiches bananes entre masse et le "line input" et tu risques pas de saturer l'entrée, elle encaisse 150V :D

  7. Kiddo-

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    217
    Appréciations:
    +0 / 0 / -0

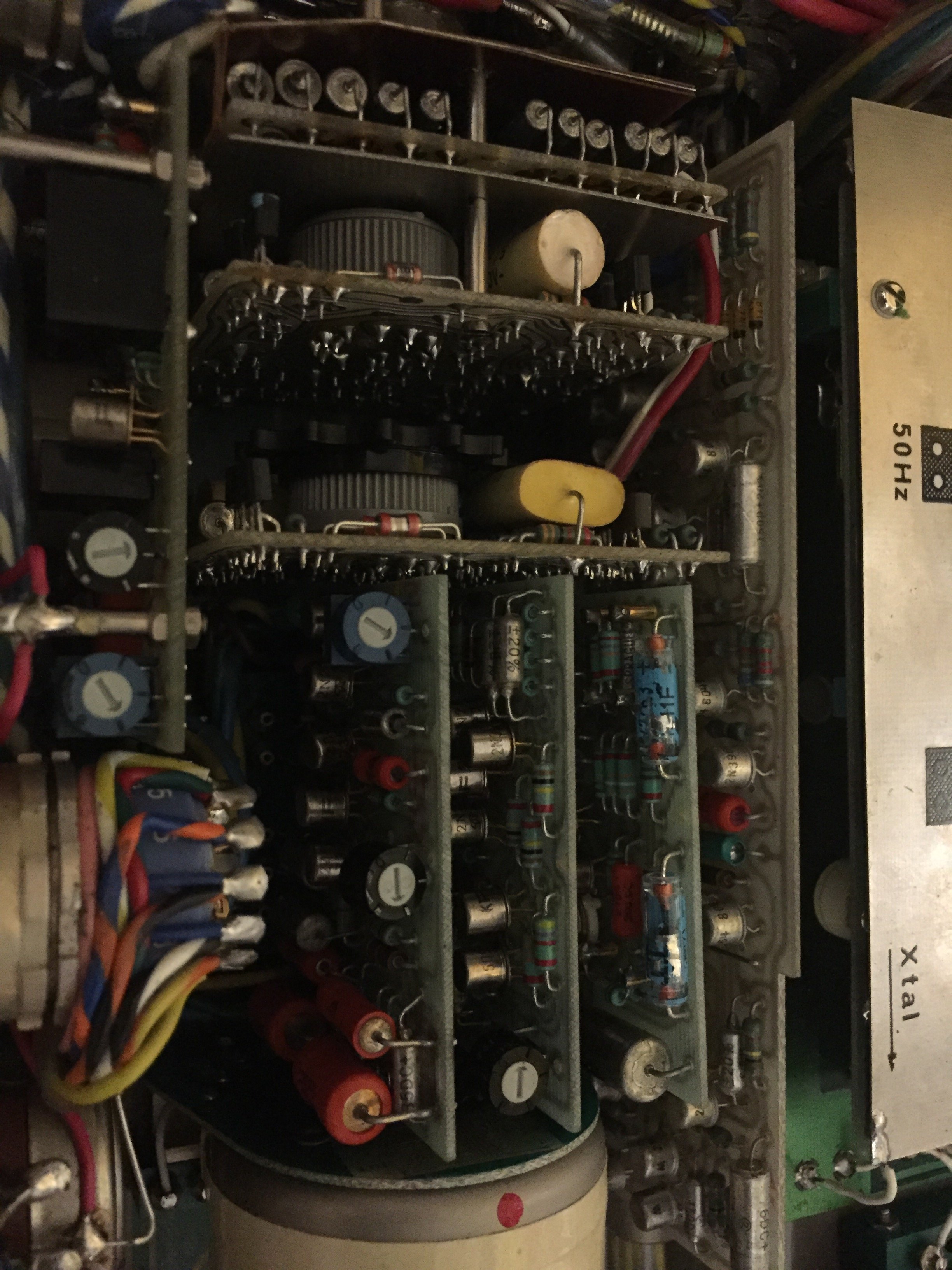

    La voici


    Fichiers attachés:

  8. Kiddo-

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    217
    Appréciations:
    +0 / 0 / -0

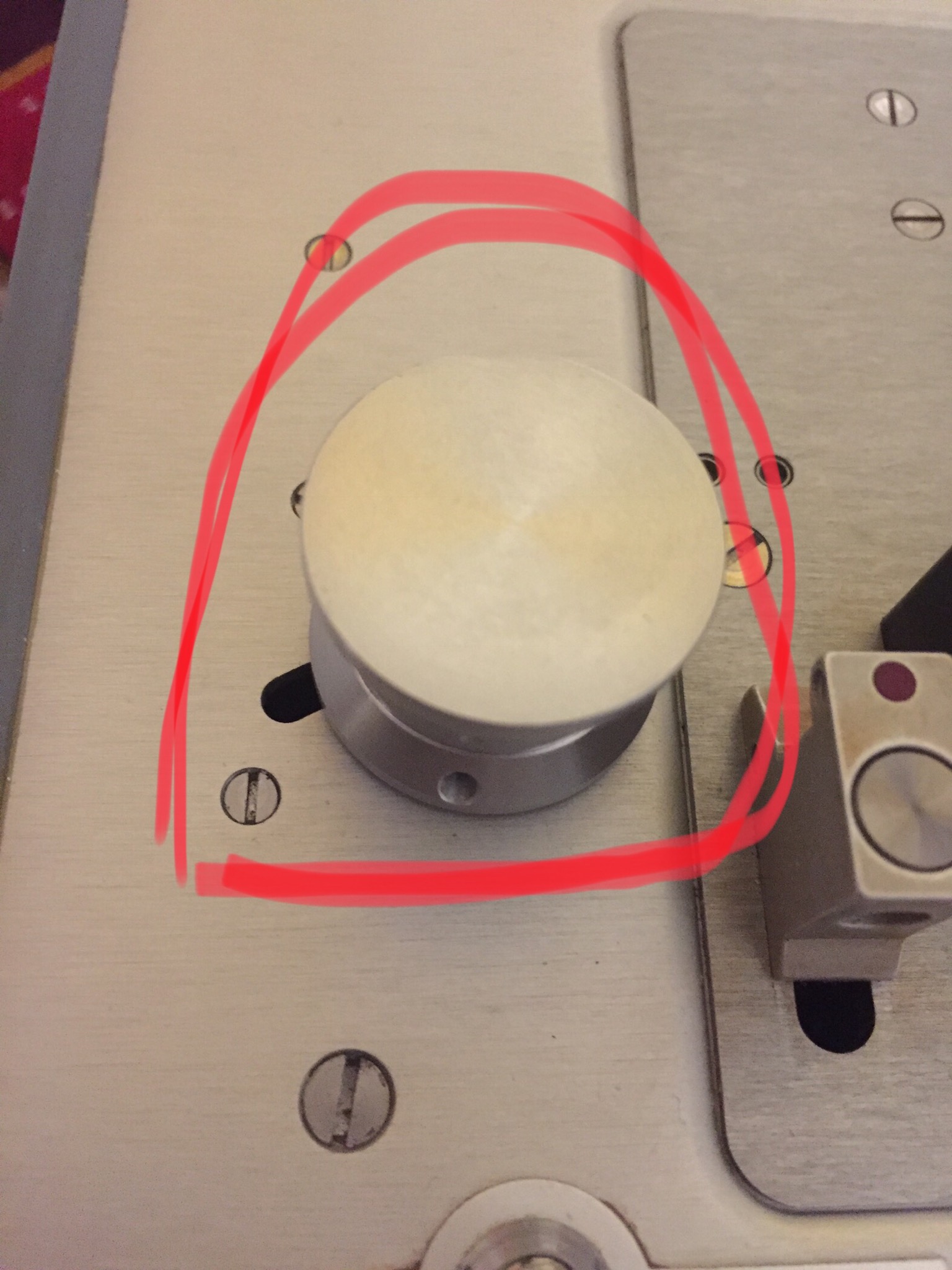

    Quel naze j’en ai dévissé une et j’ai peur que ça ait perturbé le fonctionnement de ce composant :

    Car il me semble qu’il était positionné vers la gauche plutôt que vers la droite.


    Fichiers attachés:

  9. Kiddo-

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    217
    Appréciations:
    +0 / 0 / -0

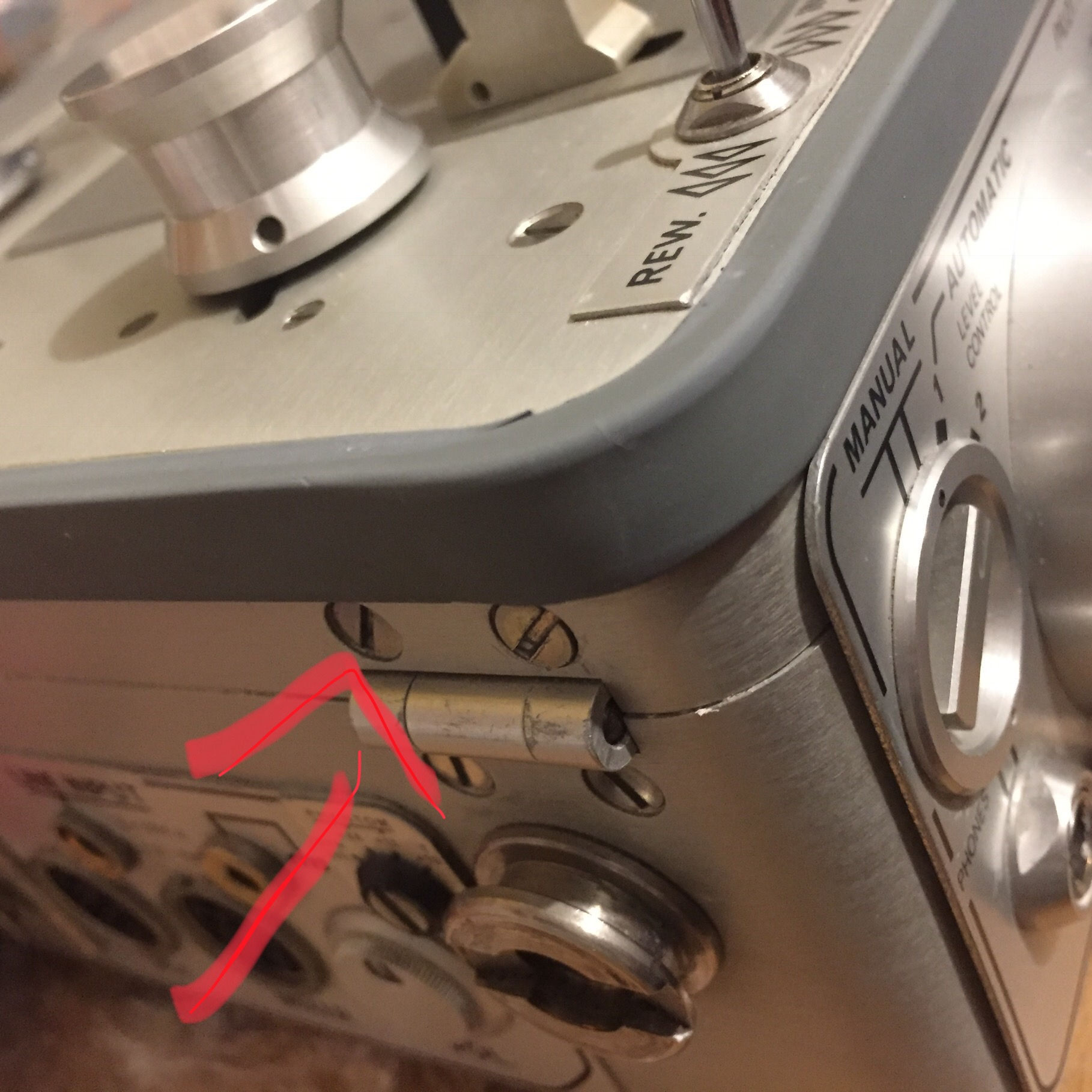

    La vis en question.


    Fichiers attachés:

  10. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Non, rien à voir avec le galet de tension de bande.

    Les préamplis sont bien ceux de l'image du vendeur, pas de souci.

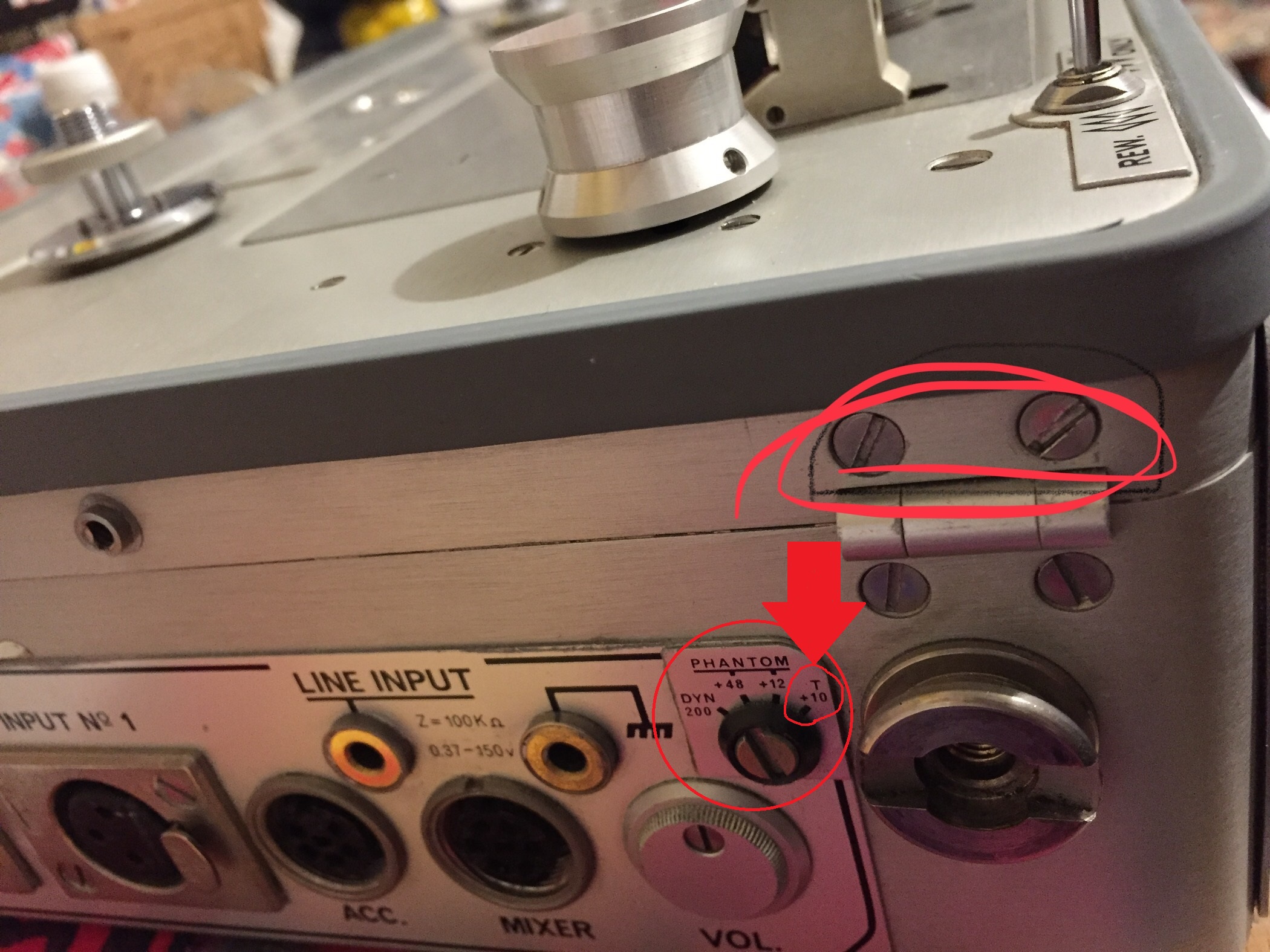

    Tu feras très attention à ne jamais positionner la tige de commutation du préampli N°1sur la position T10, idem pour le prémapli N°2, lui accessible seulement avec la molette interne, sous peine de destruction des micros dynamiques.


    Repaire nagra Commutte.jpg

  11. Kiddo-

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    217
    Appréciations:
    +0 / 0 / -0
    D’accord génial merci!

  12. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Alors comme tu découvres, et avant de transformer le Nagra en pièces détachées :mdr:, quelques infos.

    Sur le Nagra, c'est le pole positif qui est la masse et non le pole négatif => ne jamais l'alimenter depuis la batterie d'une voiture

    Tu ne pourras pas charger les accus sans le petit module PAR à raccorder entre l'ATN et la prise Power pack.
    As-tu un petit bouchon vissé sur la prise Pilot In ?

    • Amusant Amusant x 1
  13. Kiddo-

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    217
    Appréciations:
    +0 / 0 / -0
    Ok super. Oui il y a un bouchon

  14. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Ok, c'est un shunt qui renvoi la sortie du signal pilot de la platine base de temps ( Pin Xtal) vers l'entrée enregistrement (Pin Pilot In)

  15. Kiddo-

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    217
    Appréciations:
    +0 / 0 / -0
    D'accord c'est là que devra être branché le micro ?
