[Problème] Multipaire BNC

Discussion dans 'Techniques broadcast' créé par space_egg, 21 Décembre 2017.

Tags:
  1. space_egg

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    86
    Appréciations:
    +0 / 0 / -0
    Bonsoir à tous,
    je cherche à créer un boîtier de scène/report de connectique partant d'un mélangeur racké dans le nodal vers le studio. Distance 15m.

    Pour le son, pas de problème, un multipaire xlr/xlr et le tour est joué.
    En revanche pour le bnc, je ne trouve pas de multipaire bnc sur le marché.

    Savez-vous si ça existe ?
    Si oui où svp ?
    Si non, comment faire svp ?
    Ou n'est-ce pas possible, et pourquoi svp ?

    Petit précision, la trappe passe câble ne peut pas laisser passer des câbles séparés, trop encombrant. D'où mon idée de réduire le diamètre en utilisant un multipaire :)

    Merci à tous pour votre aide

  2. giroudf

    So So

    Points Repaire:
    13 500
    Recos reçues:
    236
    Messages:
    11 874
    Appréciations:
    +325 / 1 172 / -14
    cable exotique qui coute une fortune.
    tu peux peut-etre utiliser du coax aviation qui est plus fin, plus solide.
    tout depend de ce que tu va faire passer dedans...
    de nos jours on passerait plutot du cable ethernet cat6 avec des convertisseurs a chaque bout

  3. space_egg

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    86
    Appréciations:
    +0 / 0 / -0
    Merci giroudf je n'imaginais pas à quel point ça pouvait être exotique :unsure:
    Au prix où est le coax aviation, je pense qu'on va y renoncer.

    Quand tu parles de câble ethernet cat.6, on est d'accord que tu veux dire passer une seule source dedans ?
    Ou parles-tu d'un multiplexage d'un certains nombre de sources passant dans un ethernet vers un démultiplexage à l'arrivée ?
    Si c'est ça, je suis client :)

    Merci pour ton aide.

  4. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    13 650
    Recos reçues:
    155
    Messages:
    16 418
    Appréciations:
    +246 / 1 250 / -27
  5. giroudf

    So So

    Points Repaire:
    13 500
    Recos reçues:
    236
    Messages:
    11 874
    Appréciations:
    +325 / 1 172 / -14
    oui le VD5042LY passe 5x HD-SDI donc ca peut le faire. 10 euros le metre, comme tu n'a besoin que de 20m, ca reste raisonnable.
    le probleme ca va etre de mettre des prises au bout, faut trouver les BNC au bon diametre.

  6. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    13 650
    Recos reçues:
    155
    Messages:
    16 418
    Appréciations:
    +246 / 1 250 / -27
    Chez Amphenol mais j'ai plus la ref en tête

  7. giroudf

    So So

    Points Repaire:
    13 500
    Recos reçues:
    236
    Messages:
    11 874
    Appréciations:
    +325 / 1 172 / -14
    ou fabriquer une boite en fer et y mettre les prises, ensuite tu peux eventuellement souder.

  8. space_egg

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    86
    Appréciations:
    +0 / 0 / -0
    Merci saint kro et giroudf pour ces nouvelles infos.

    @saint kro
    Effectivement, le multipaire 5 câbles pourrait être une bonne solution (je ne connaissais pas).
    Reste ensuite à trouver le bnc au bon diamètre.
    Peut-être veux-tu parler de celui-ci ? AMPHENOL - CONNECTEURS - BNC HD - Fiches mâles - 3G HD-SDI - Canford

    @giroudf pour le montage, j'envisageais un boîtier de scène prêt à l'emploi + des prises bnc dos-à-dos de chez Canford, plus encombrantes mais ça évite la soudure et on peut remplacer rapidement sans trop s'embêter (j'suis pas un as du fer à souder) :jap:

    Boîtier de scène comme celui-ci CANFORD PLAQUE SUPERIEUR POUR BOITE DE SCENE/MURALE TYPE C 32 trous

    Embase bnc dos-à-dos comme celle-ci NEUTRIK NBB75DFI EMBASE FEMELLE BNC 3G isolée, dos-à-dos

    Avec tout ça je vais pouvoir avancer. Donc merci encore.

    Si toutefois vous croisez d'autres sources possibles, le post est ouvert et je reste preneur... :good:

  9. Video 92

    So So

    Points Repaire:
    5 050
    Recos reçues:
    45
    Messages:
    3 493
    Appréciations:
    +122 / 448 / -4
    Pour les BNC elles se sertissent.

  10. space_egg

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    86
    Appréciations:
    +0 / 0 / -0
    Exact Video 92 :love: je vois pas pourquoi j'ai parlé de fer à souder... un peu lent dès le matin peut-être.

    Merci ;-)

  11. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    13 650
    Recos reçues:
    155
    Messages:
    16 418
    Appréciations:
    +246 / 1 250 / -27

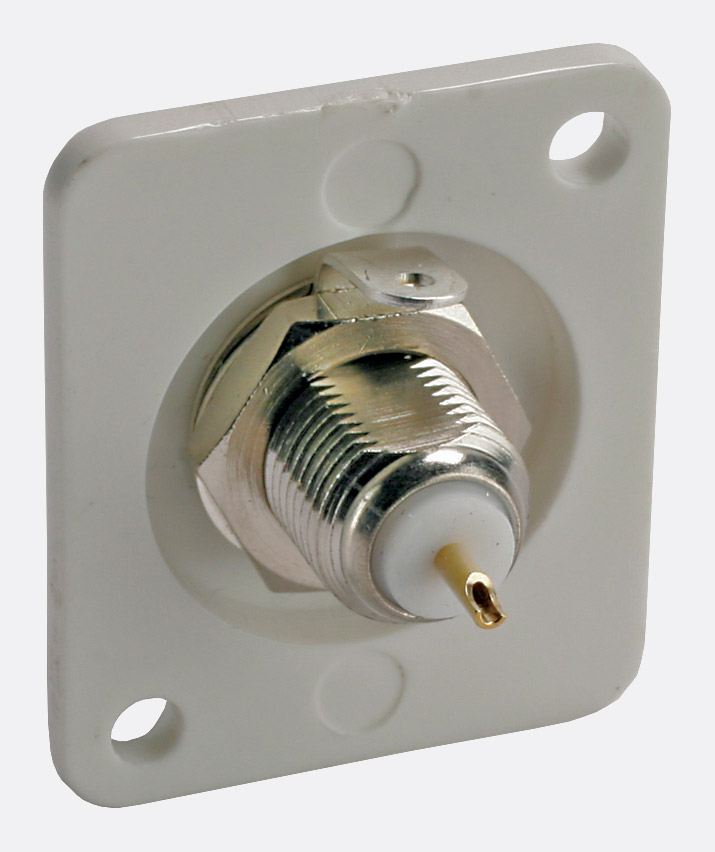

    Il existe aussi des embases à souder

    Prévoir deux boitiers de scène, un coté scène et un coté régie ou directement dans la baie de brassage sur une plaque 1U

    BNC a souder.jpg

    • J'aime J'aime x 1
  12. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    13 650
    Recos reçues:
    155
    Messages:
    16 418
    Appréciations:
    +246 / 1 250 / -27
    Pour les fiches BNC, faire gaffe au diamètre du cable pour prendre la bonne, avec la pince à sertir qui va bien :D

    • J'aime J'aime x 1
  13. giroudf

    So So

    Points Repaire:
    13 500
    Recos reçues:
    236
    Messages:
    11 874
    Appréciations:
    +325 / 1 172 / -14
    oops grille par Saintt Kro
    tes BNC dos a dos c'est bien , si le cable vient deja avec des prises au bout, mais la, tu vas recevoir du cable sans prises.
    donc faudra quand meme equiper le cable avec des prises aux deux bouts.
    Bien sure tu peux sertir, mais faut acheter la pince (souvent assez chere) et trouver les prises au bon diametre.
    Comme en general les prises a sertir sont faites pour du coax standard, il va falloir trouver la prise qui va avec ton cable.
    Et a mon avis ca va pas etre facile et le sertissage sur des cables tres fin, c'est toujours complique et pas tres fiable.
    Sinon il y a la soudure, c'est pas tres difficile, ca demande surtout de la minutie dans la preparartion du cable.

    #13 giroudf, 22 Décembre 2017
    Dernière édition: 22 Décembre 2017
  14. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    13 650
    Recos reçues:
    155
    Messages:
    16 418
    Appréciations:
    +246 / 1 250 / -27
    Les BNC existent pour les différents diamètres de cables, ce n'est pas là le souci.
    C'est plutôt l'achat de la pince avec un jeu de machoires interchangeables qui est hors de prix, du moins pour les bonnes pinces.
    La mise en oeuvre qui demande de l'habitude et l'outil pour dénuder le coax à la bonne longueur en fonction de la fiche.

    Dans tous les cas, laisser du mou dans le boitier de scène et dans la baie, au cas où.....:D

  15. giroudf

    So So

    Points Repaire:
    13 500
    Recos reçues:
    236
    Messages:
    11 874
    Appréciations:
    +325 / 1 172 / -14
    tu as de la chance, le diametre de chaque coax est de 2.8mm ce qui correspond au RG174U
    donc il te faut une prise pour du RG174U
    [​IMG]
