Mixette Mix-Pre-D Sound devices

Discussion dans 'Matériel de prise de son et de mixage' créé par Marc, 16 Mai 2014.

  1. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1
    J'ai acquis récemment une Mix-Pre-D de chez SD.
    Tout me semble fonctionner , sauf que je n'arrive pas à router les input line 3/4 (input tape Rtn) sur la ligne du bus de sortie.
    Pour en faire une mixette 4 entrées comme prévu par SD.
    Pourtant, je pense avoir suivi à la lettre la notice, mais c'est surement que je dois manquer quelque chose.
    Si certains utilisent ce bel outil ...

    Marc

  2. Video 92

    So

    Points Repaire:
    8 200
    Recos reçues:
    92
    Messages:
    5 277
    Appréciations:
    +262 / 1 061 / -5
    Si acheté en France, JBK-Audio fourni une notice en français et il suffit de lui téléphoner pour avoir une réponse.

  3. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1
    OK, merci.
    L'achat a été fait en Allemagne.
    Je vais interroger SD directement.

    Marc

  4. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1
    Finalement, j'ai trouvé tout seul ... :good:
    Il fallait cliquer (enfoncer) plusieurs fois sur le pot de vol casque plutôt que le tourner pour faire changer les valeurs sur l'échelle des LED de niveau.
    Bon, pas forcément immédiat ce petit tour de main.

    Pas de menu dans cet appareil, tout se fait en manipulant 2 boutons à la fois pour changer les fonctions. On s'y fait bien en fait.

    Reste plus qu'à brancher un enregistreur en tout numérique par la sortie AES.
    Essayé le Tascam DR100-MK2, mais seul le 44.1 K fonctionne, rien en 48K, ni 96K (on me l'avait dit , mais j'ai pu le confirmer).
    Reste plus qu'à acquérir le Marantz PMD661 qui est une valeur sûre en entrée num.

    Marc

  5. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1
    J'ai acquis un Marantz PMD661 (MK1 d'occasion) en lieu et place du Tascam DR-100 MK2 envisagé.
    Liaison AES vers Sp-dif : avec une XLR-3F classique + cable vert 75 ohms + RCA et 2 résistances de 470 en parallèle sur les pins 2 et 3 de la XLR =235 ohms).
    Et là impeccable.
    La Mix-Pre-D est réglée en 48K ou 96K (24 bits en interne).
    Et le Marantz PMD661 fonctionne aussi bien en 48K qu'en 96K (24bits).
    A priori, c'est le seul appareil de ce gabarit qui fonctionne ainsi.
    Qualité du son, très faible bruit, transparence sur l'ensemble du trajet du signal et facilité d'utilisation.
    L'alim Hawk Woods avec cable Hirose (12V) me permet d'utiliser mon stock de NP970.
    Reste à trouver un équivalent en 5V pour le Marantz (ou 12V + reducteur à 5V)

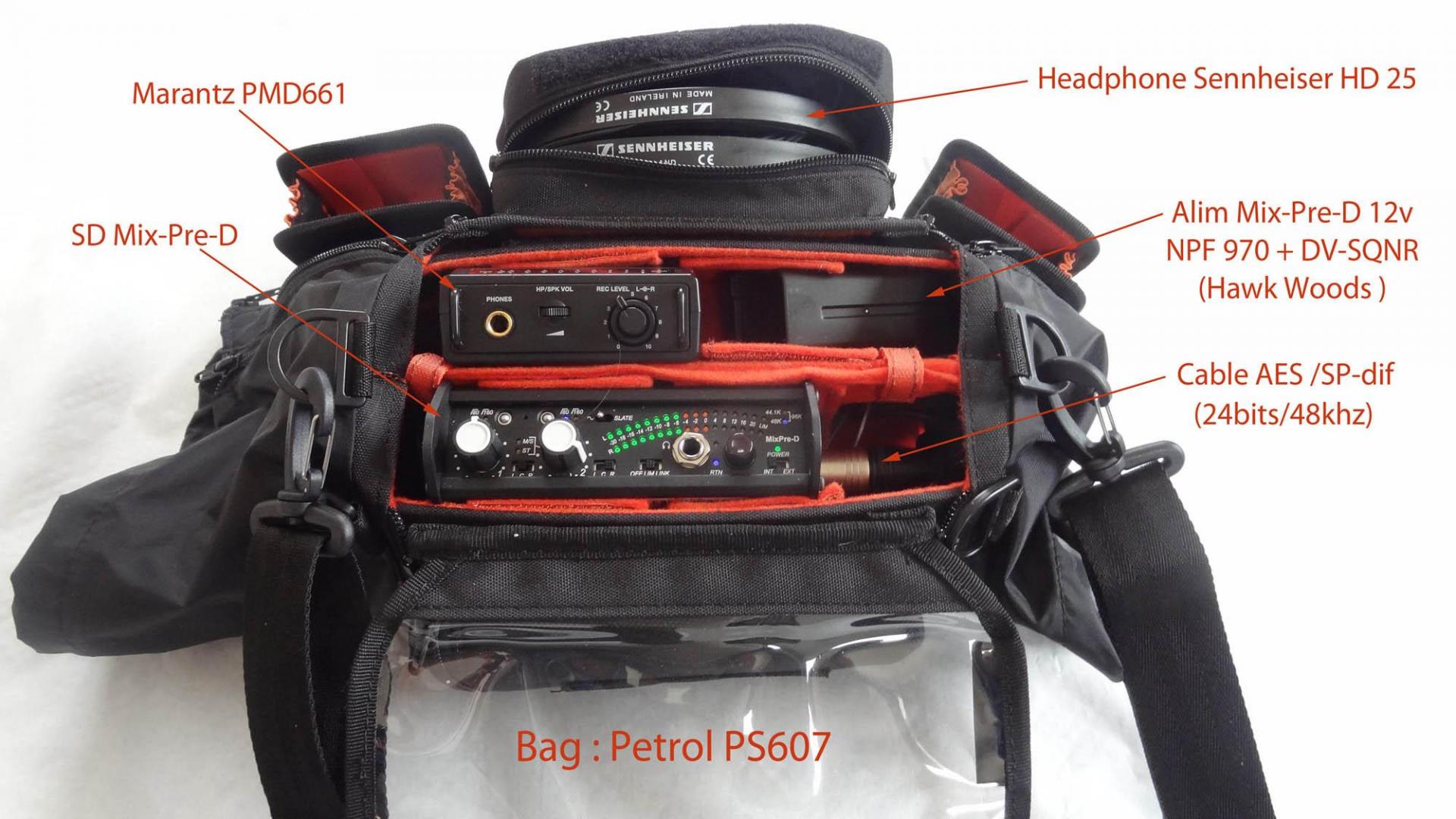

    Voici ce que donne l'ensemble dans un sac Petrol PS607.

    Marc


    Fichiers attachés:

    • J'aime J'aime x 1
  6. cannibalistique

    Points Repaire:
    750
    Recos reçues:
    1
    Messages:
    27
    Appréciations:
    +0 / 3 / -0
    Bonjour Marc. Voilà 6 années qui ont passé depuis votre dernier message sur ce thème, et je me permet d'y ajouter une question que je me pose à ce propos. Détenant un marantz 661, je cherche un moyen d'augmenter le nombre d'entrées micros sans forcément changer d'enregistreur, et je suis tombé sur votre message. Alors j'aimerais comprendre, que vous m'éclairiez si vous en avez le temps et que vous le pouvez. Comment cette combinaison mixpre d et marantz est elle possible ? Si j'ai bien compris vos messages précédents, via la mixpre d et l'entrée numérique du marantz 661, il serait possible d'avoir 4 canaux d'entrée pour micros ? Mais comment est ce possible ? Le marantz pourrait il enregistrer en 4 canaux et non uniquement en 2 canaux stéréo ? J'espère que vous pourrez tomber sur mon message après toutes ces années pour m'aider. Merci beaucoup Marc.

  7. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Bonjour,

    Il n'a jamais été dit que la MixPre rajoutait des pistes.
    C'est une mixette qui sort en numérique vers le Marantz, donc toujours deux canaux (2 pistes)

    • Merci Merci x 1
  8. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1
    Le Marantz n'a que 2 canaux.
    Mais la mixette SD possède 2 entrés micros et 2 entrées ligne.
    La rapport S/B de la SD est fantastique en micro.
    Pour la liaison SD/Marantz, en pratique j'utilise la sortie XLR analogique et c'est nickel.
    En liaison AES/spdif j'ai des soucis.

    • Merci Merci x 1
  9. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Hello Marc,
    As-tu essayé un transfo AES/SPDIF ?
    Neutrik NADIT BNC-F – Thomann France

  10. cannibalistique

    Points Repaire:
    750
    Recos reçues:
    1
    Messages:
    27
    Appréciations:
    +0 / 3 / -0
    Ok merci les gars.

  11. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1
    Oui, St Kro, j'avais vu cette option à l'époque (plus chère), mais je n'étais pas allé jusqu'au bout.
    Surement bien meilleure.
    Comme j'avais vu que le montage artisanal donnait satisfaction à d'autres, j'avais tenté.
    Mais j'ai une sifflante HF et le son me semble moins bon qu'en analogique (un comble !).
    Et pourtant, j'avais tout respecté à la lettre.

    Marc

  12. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Le souci peut venir de plusieurs points :

    - La masse du S/DIF sur un point chaud du signal AES, tenter d'inverser
    - Impédance de 75 Ω non respectée
    - Niveau électrique de AES (5V) trop élevé pour le S/PDIF (1V)

  13. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1

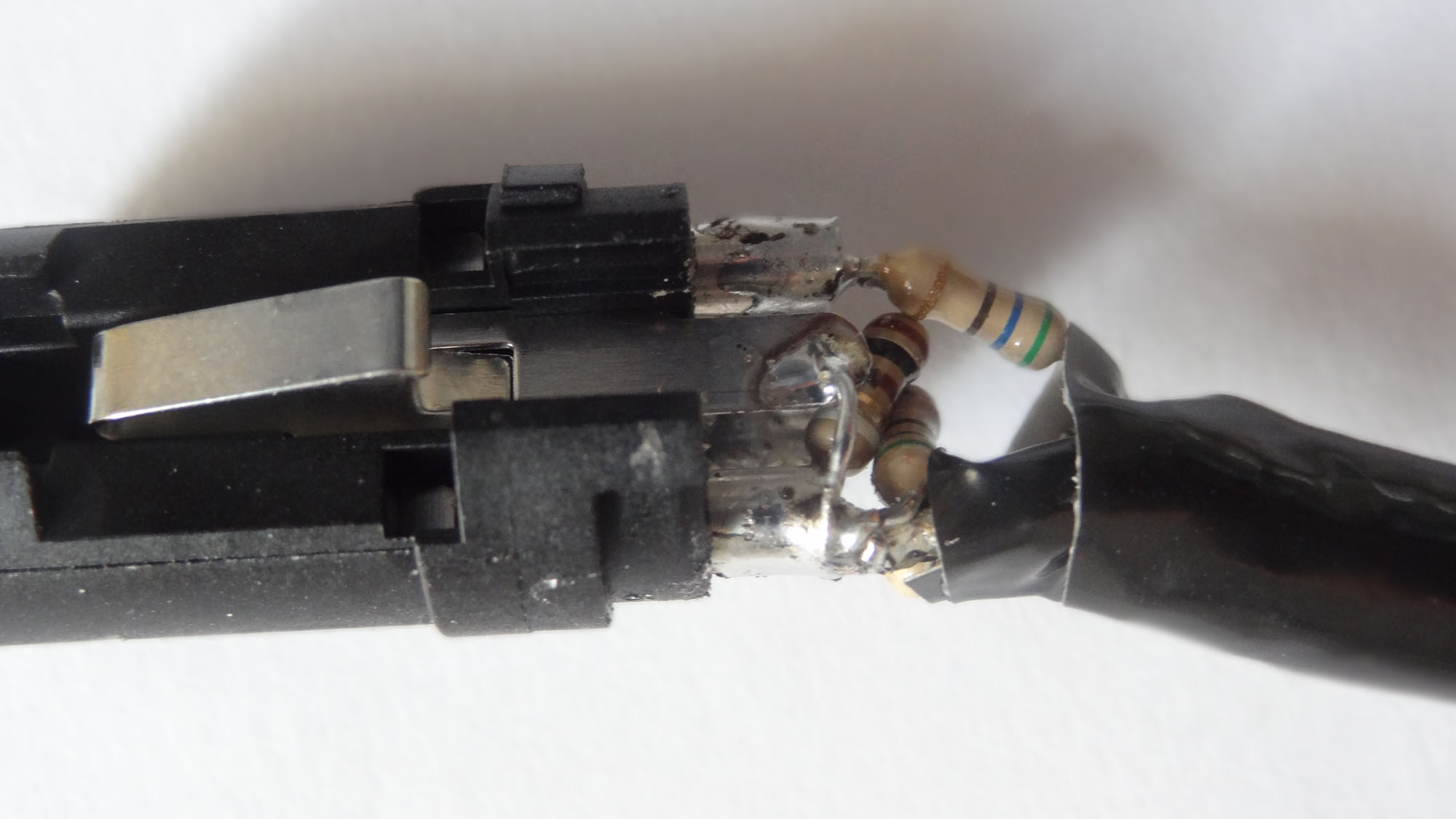

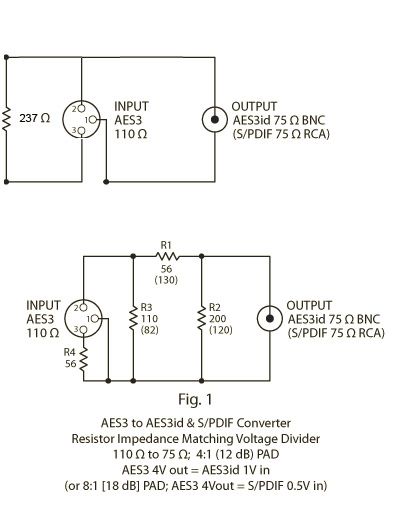

    Voici le schéma adopté (avec résistances pour faite tomber la tension) et l'aspect soudures de la XLR sortie AES.


    Fichiers attachés:

  14. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1

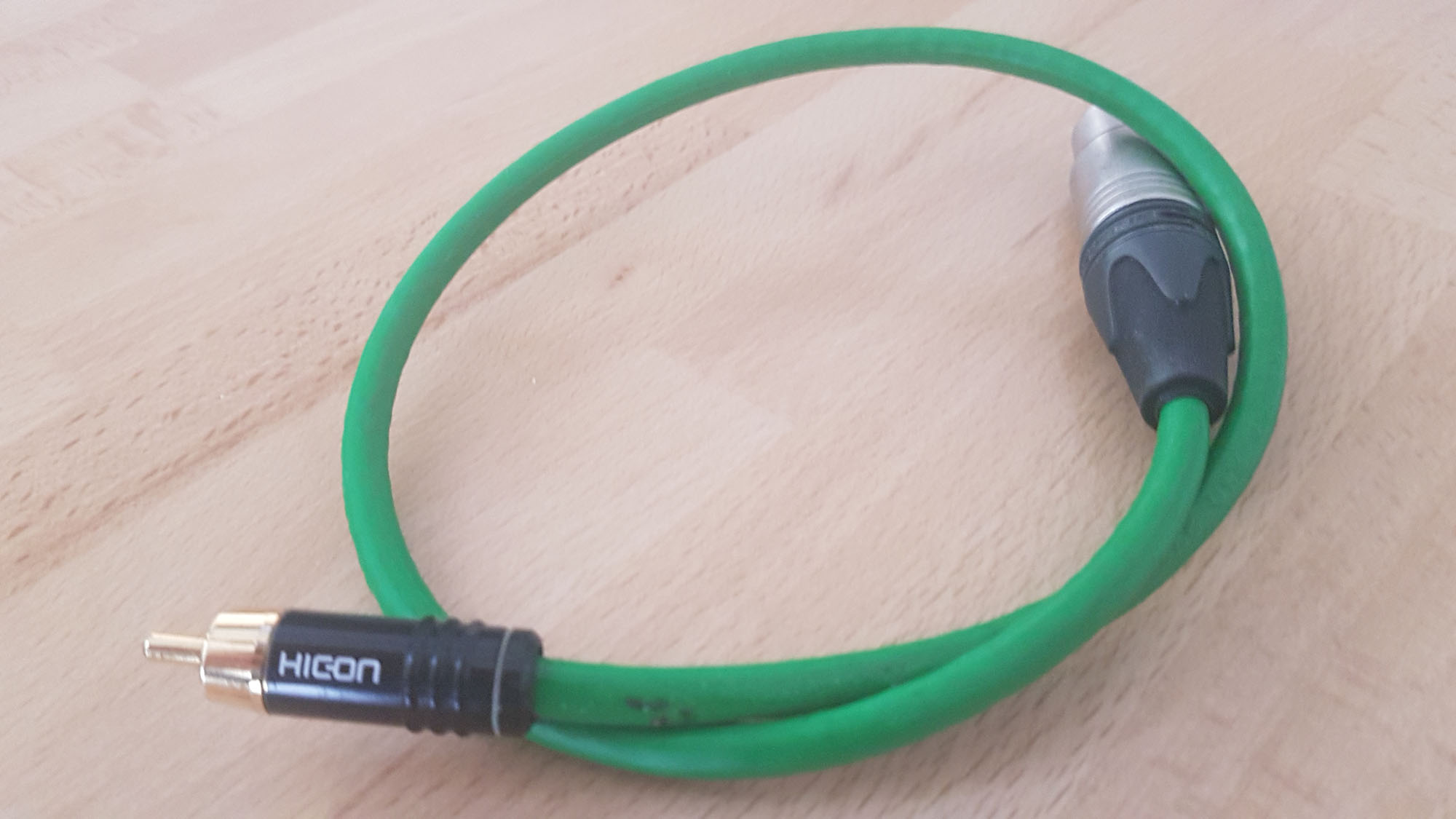

    Et le cable XLR-RCA avec rca HICON garantie 75 ohms (?).


    Fichiers attachés:

  15. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76

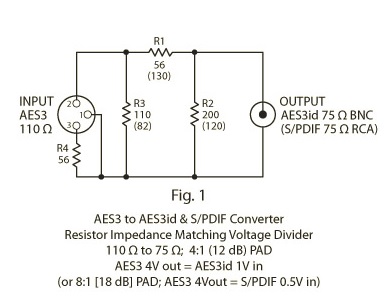

    Le truc que je j'aime pas, c'est qu'on déséquilibre la sortie.
    Pin 3 via R4 à la masse.

    Si la sortie AES est sur transfo, pas de souci, mais si c'est une sortie symétrique électronique, on charge un peu trop le transistor de sortie.
