Micro Primo EMU 4520

Bonjour,

Je recherche la doc du micro elecret Primo EMU 4520.
Et je relance la question de Denys Audio en 2006 (!!) qui n'avait pas eu de réponse, car j'ai ce problème actuellement :
"Est-ce que quelqu'un aurait une astuce pour utiliser un micro Primo EMU-4520 sans mettre de pile. Il y a assurément un moyen de lui faire utiliser l'alim phantom de toute bonne console.

Merci à celui qui pourra me donner les résultats de sa bidouille.
Amicalement,
jmbz



Bonjour,

Pour lui faire profiter de l'alimentation fantôme il faut remplacer le transformateur de sortie par un modèle à enroulement secondaire à point milieu.
De mémoire l'impédance primaire est de 5kΩ et la sortie de 200Ω. Le + est récupéré sur le point milieu et amener via une résistance au pré-amplificateur interne en l'occurrence le drain de l'unique transistor FET. Sur ce drain on rajoute un condensateur de découplage de quelques dizaines de µF et une diode Zener dont la valeur de tension correspond à celle de la pile. Celle-ci disparaissant il faut la remplacer par un condensateur d'au moins 100µF, car le signal audio passait au travers de la pile et il faut donc toujours assurer la liaison . La résistance est déterminer suivant la tension fantôme, la tension Zener et sa puissance. Le – est relié à la broche 1 de la XLR, 2 & 3 au transformateur.



salut
Dès demain je scanne la doc et je te l'envoie.

Vu le shéma de modification pour se passer de la pile mieux vaut utiliser une pile....
Mais comme on netrouve pas facilement de pile de 9volts ronde, j'ai tenté le coup de mettre une ptite pile de 12 volts, un peu fatiguée

Qu'en pensent les spécialistes ?

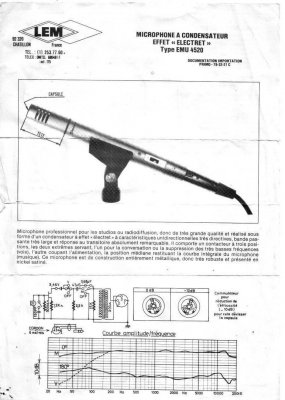

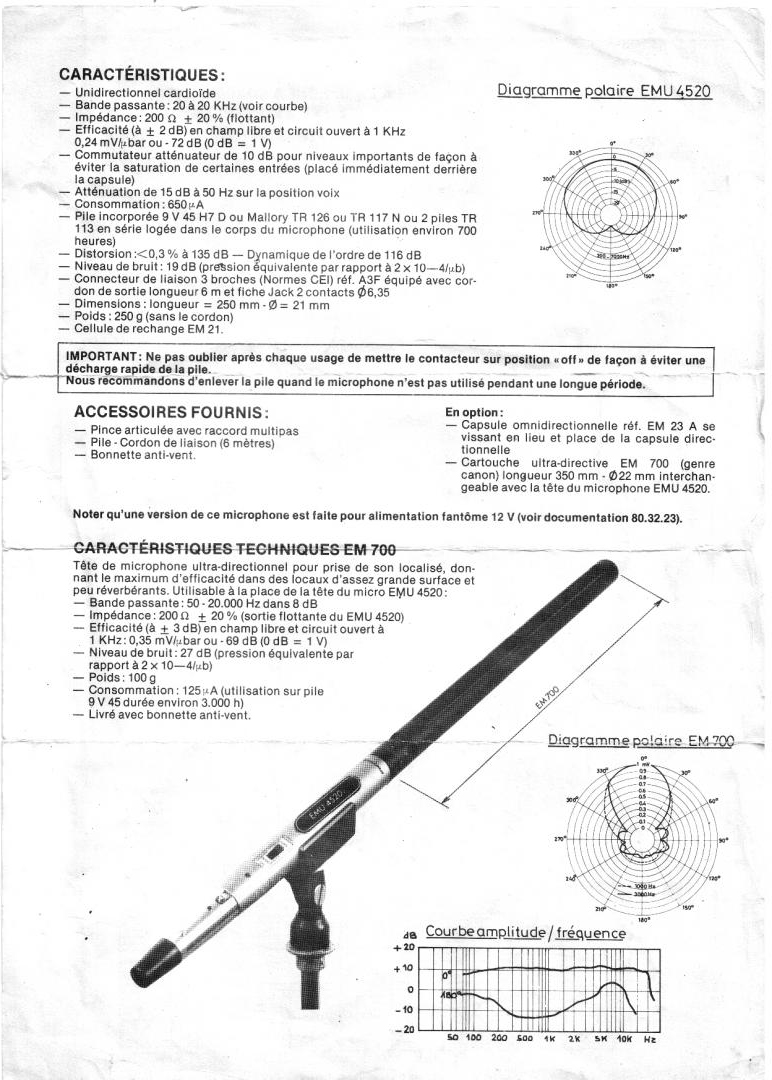

ci joint la doc
