micro mains et rode filmmaker

Discussion in 'Matériel de prise de son et de mixage' started by crackers, May 2, 2018.

Tags:
  1. crackers

    Appréciations:
    +46 / 104 / -1

    Trophy Points:
    2,420
    Likes Received:
    19
    Messages:
    824
    Bonjour
    j'essaie de brancher un micro mains Tbone MB 95 avec un cable XLR/mini jack sur l'emetteur du rode filmaker connecté à une mixette saramonic smartrig + elle même branchée sur mon ax100 sony mais si j'entends bien quelque chose , c'est bourré de souffle et completement inutilisable .
    ça fonctionne très bien avec le micro cravate d'origine .
    Ou est l'erreur ?
    merci
    crackers

  2. Video 92

    So
    Appréciations:
    +298 / 1,288 / -7

    Trophy Points:
    10,100
    Likes Received:
    123
    Messages:
    5,644
    Comment est câblé le câble XLR jack?

  3. crackers

    Appréciations:
    +46 / 104 / -1

    Trophy Points:
    2,420
    Likes Received:
    19
    Messages:
    824
    merci de te pencher sur mon probleme .
    voilà le schéma . j'ai tenté d'intervertir 2 et 3 mais là , plus rien du tout .

  4. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So
    Appréciations:
    +744 / 4,316 / -92

    Trophy Points:
    18,350
    Likes Received:
    310
    Messages:
    24,187
    Oui, et coté jack ?

  5. crackers

    Appréciations:
    +46 / 104 / -1

    Trophy Points:
    2,420
    Likes Received:
    19
    Messages:
    824
    ben coté jack c'est d'origine et indémontable mais c'est un jack 3.5 stéreo .

  6. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So
    Appréciations:
    +744 / 4,316 / -92

    Trophy Points:
    18,350
    Likes Received:
    310
    Messages:
    24,187
    Ben faut passer un coup de metrix pour voir la continuité.

    Essaye sinon, de relier 1 et 3 sur la XLR.
    Je ne connais pas ton émetteur, ni son raccordement...

    En plus, il doit y avoir une tension de polarisation, et Rode n'est pas très causant sur son hf
    Cablage du jack
    [​IMG]

    Donc en gros, il faut que tu soudes le fil qui est en 3 avec celui qui est en 2 et que tu strappes 1 et 3

  7. crackers

    Appréciations:
    +46 / 104 / -1

    Trophy Points:
    2,420
    Likes Received:
    19
    Messages:
    824
    1 et 3 je l'ai deja fait sans succès .
    en fait tu m'avais deja indiqué les modifs ( modif 1 ) à faire sur ce cable ( avec succès ) pour l'utiliser en direct sur l'ax100 .
    Depuis j'ai acquis le rode HF et je veux le modifier de nouveau pour l'adapter donc j'avais testé avec le branchement d'avant ( modif 1 ) , puis couper 1 et 3 et enfin branché comme sur mon dessin ( donc interverti 2 et 3 par rapport à la modif 1 si j'ai bonne mémoire ) .
    Je ne vois pas trop quelqs nouvel essai je pourrais faire ...
    Concernant le metrix je n'en ai pas et je n'y connais rien .
    Si deja tu confirmes qu'il n'y a pas de raison que ça ne marche pas , je vais chercher à me faire prêter un cable avec les branchements d'origine pour tester .

  8. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So
    Appréciations:
    +744 / 4,316 / -92

    Trophy Points:
    18,350
    Likes Received:
    310
    Messages:
    24,187
    Non, là il faut que tu fasses :
    le fil qui est en 3 le mettre sur le 2 avec celui du 2 et relier 1 et 3

    Ce qui donne
    pin 2 deux fils bleu + rouge
    masse en pin 1
    pin 1 et 3 reliées

  9. crackers

    Appréciations:
    +46 / 104 / -1

    Trophy Points:
    2,420
    Likes Received:
    19
    Messages:
    824
    je vais essayer dès que j'ai un moment et je reviens ...

  10. Video 92

    So
    Appréciations:
    +298 / 1,288 / -7

    Trophy Points:
    10,100
    Likes Received:
    123
    Messages:
    5,644
    Il; y a plusieurs modèles de saramonic smartrig, pourquoi ne pas renter le micro en XLR et déjà sue la sortie casque de ce module voir comment cela fonctionne.

  11. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So
    Appréciations:
    +744 / 4,316 / -92

    Trophy Points:
    18,350
    Likes Received:
    310
    Messages:
    24,187
    Si la chaine fonctionne avec le micro d'origine, et qu'en changeant de micro ce n'est plus bon, le problème vient de là et pas du reste.

  12. Video 92

    So
    Appréciations:
    +298 / 1,288 / -7

    Trophy Points:
    10,100
    Likes Received:
    123
    Messages:
    5,644
    Le Saramonic permet de rentrer en XLR pourquoi se priver de cela pour tester en faisant des substitutions pour trouver une solution fonctionnant. Est-ce le récepteur du Rode qui est sur le Saramonic?

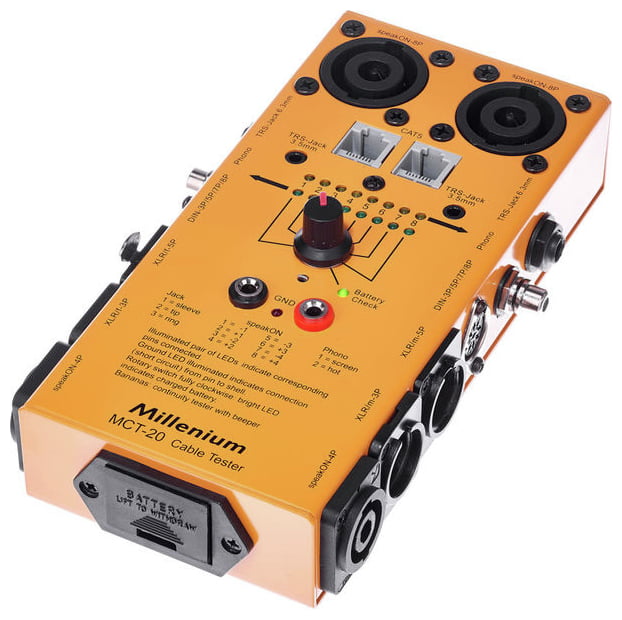

    Un instrument pratique pour le contrôle des câbles et avec une sonnette :

  13. crackers

    Appréciations:
    +46 / 104 / -1

    Trophy Points:
    2,420
    Likes Received:
    19
    Messages:
    824
    et bingo ! ça fonctionne
    merci encore
    @video92
    comme je pensais que ça venait du branchement du cable , je suis passé directement à l'étape soudure . oui le recepteur du rode est connecté au saramonic smallrig + ( 2 pistes ) lui même sur l'ax100
