Mesures sur Zoom H-2

Bonjour,
J'ai reçu mon H-2 ce matin, j'ai fait quelques mesures (à 44,1 KHz et 16 bits).
La bonne surprise est qu'on peut ajuster le niveau d'enregistrement pendant qu'il enregistre, je crois contrairement au H-4. (Annuler cette fin de ligne, Kiz a corrigé).
Générateur HP-8903B à très faible distorsion sur l'entrée line, voie gauche, 1000 Hz :
Ne pas dépasser 600 mV, au delà distorsion, quelle que soit la position du VU-mètre.
Par exemple, avec 1V d'entrée, même VU-mètre à moitié, la distorsion est énorme (plus de 35 % ! ).
Sortie à 70 (niveau de sortie : 130 mV, un peu faible, de 70 à 100 le niveau double mais la distorsion augmente un peu).
Enregistrement - 6 dB.
La distorsion en monitor et en rec/play est la même, 0,32 %.
C'est très correct mais pas extraordinaire.
Niveau max en mic low : 300 mV, au dessus distorsion.
Niveau max en mic mid : 60 mV.
Niveau max en mic hi : 15 mV.
La distorsion est toujours la même, environ 0,33 %.
Le limiteur amène pas mal de distorsion( ecrêtage), par contre l'AGC est plus tolérant.
J'ai testé AGC1 et Limit2, mais pas Comp.
Photo 1 = du 1000 Hz enregistré en line in et reproduit par line out. Analyseur HP3580A.
Petite harmonique sur 5 KHz à - 68 dB (échelle des fréquences linéaire de 0 à 20 KHz, ne pas tenir compte de l'échelle log indiquée au bas de l'écran).

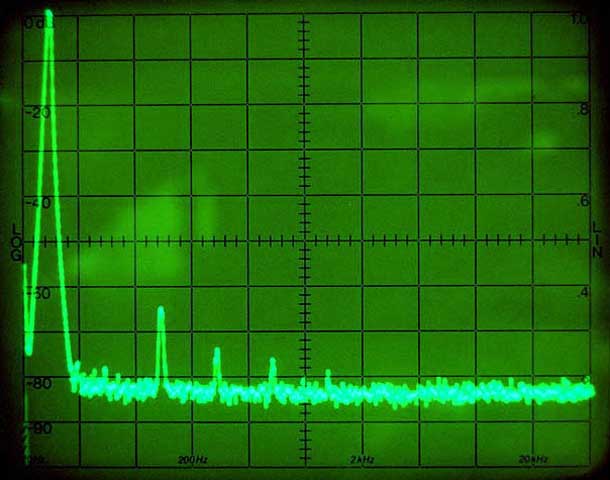

Photo 2 = harmoniques impaires (5,7,9 et 11 KHz) dès qu'on dépasse un peu la tension max en entrée.

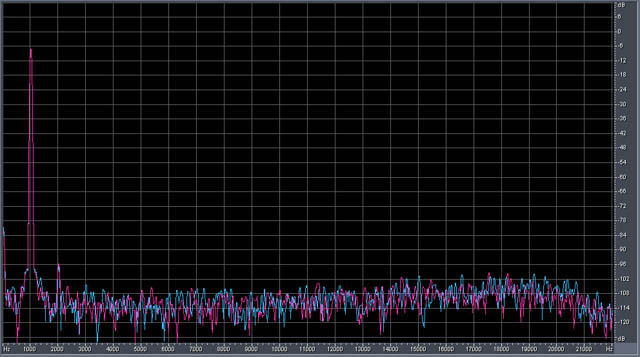

Image 3 = 1000 Hz par l'entrée line in et importé sur Audition, affichage de l'analyse spectrale.
Donc pour les prises de son par table de mixage,, bien connaitre les niveaux de sortie et ne pas dépasser les valeurs max.
A l'enregistrement et l'écoute d'un CD, à l'oreille il n'y a pas de différence.
C'est un début, je n'ai pas approfondi...

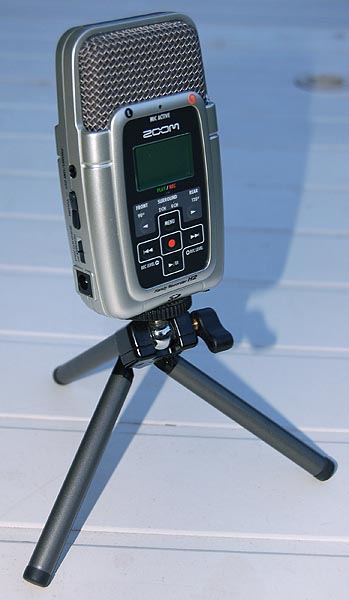

Le trépied est un mini pied photo à 10 € orientable par une rotule plus pratique que le pied d'origine !
Michel...



Si si, on peut également le faire sur le H4.
A part ça bravo pour ces tests.



merci pour ce test!! bon boulot !! aurais-tu des exemples de sons ??



Bonjour,
Je n'ai fait des test qu'en labo, mais d'autres en ont fait sur le terrain avant moi.
Par exemple ici :

O'Reilly -- Review: Zoom H2 Handheld Surround Recorder

Michel...
