manuel et schéma électrique du BAUER P6 AUTOMATIC

Bonjour à tous,

J'ai eu la mauvaise idée de démonter mon P6 suite à un problème électrique sans prendre soin de noter les emplacements des connecteurs électriques du tableau sous transfo. Quelqu'un pourrait-il m'aider par une notice complète du P6 que je n'ai par ailleurs pas ?

Le transfo me semble grillé cela dit. Comment le remplacer car aucune tension n'est indiquée en sortie ?

Merci de vos réponses



Bonjour GEGE

En fait, le moteur ne tournait plus après un bref soubresaut.
Fusible Ok. Ce projecteur est resté stocké à l'humidité. J'ai enlevé les connecteurs en dessous du transfo : c'est une sorte de mini tableau. Je ne sais plus les replacer.

Je ne parviens pas à repérer les fils de sortie du transfo pour test.
Je suis intéressé par ta notice.

Merci



merci beaucoup !
je devrais pouvoir m'en sortir avec ça.
sinon je reviens vers toi puisque tu as l'air de toucher le P6 !



Gégé13,
Bonjour et comment fais-tu pour insérer directement sans passer par un lien des photos de cette taille alors que le forum est censé n'accepter que des images inférieures à 100 Ko ?
Michel...



merci du conseil mais je ne vois pas ce schéma de branchement du transfo?
Suite au transfo grillé sur mon projecteur Bauer P6 automatic,j’ai pu trouver un transfo en occasion chez antanbazar.
mais je recherche le schémas de raccordement du transfo, les couleurs de fils ayant changées.



merci quand même je vais tacher de faire les branchements en testant les tensions à partir du schéma de principe.

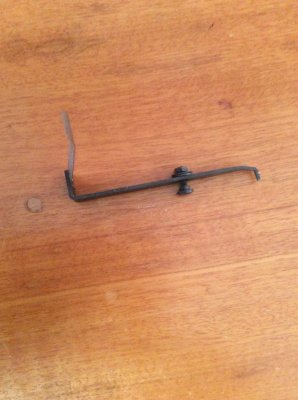

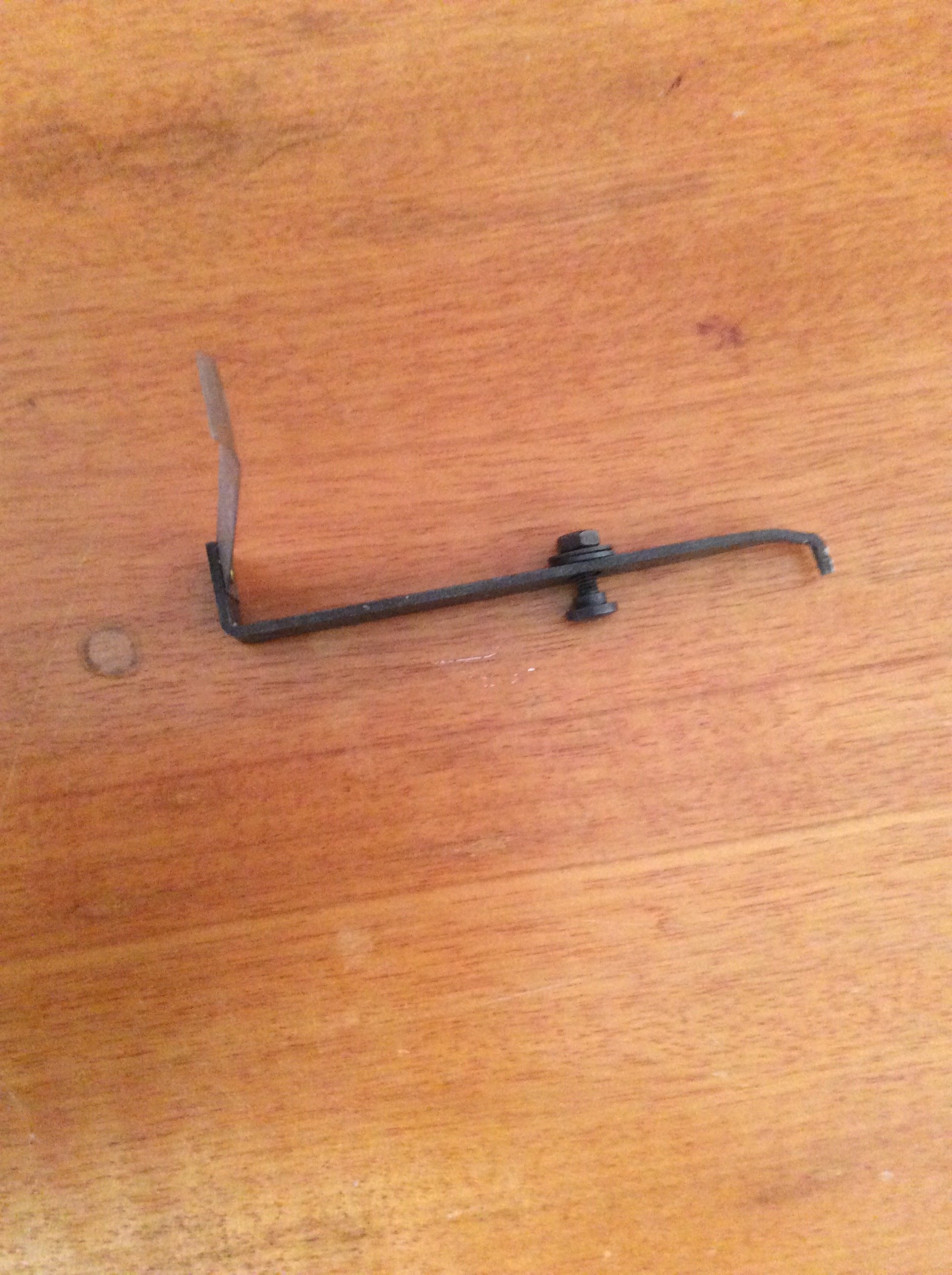

Merci de m’indiquer ou placer la pièce représentée par la photo jointe.



Par ailleurs je ne mesure pas les tensions à vide du transformateur et notamment la tension de 110 Volts nécessaire au fonctionnement du moteur, un branchement précédent alimentant le moteur en 220 Volts l’a grillé.
