[Problème] magnon DX87 entrainement film.

Bonjour !

Je possède également une Magnon DX87, et comme beaucoup avant moi je rencontre un soucis de fonctionnement.

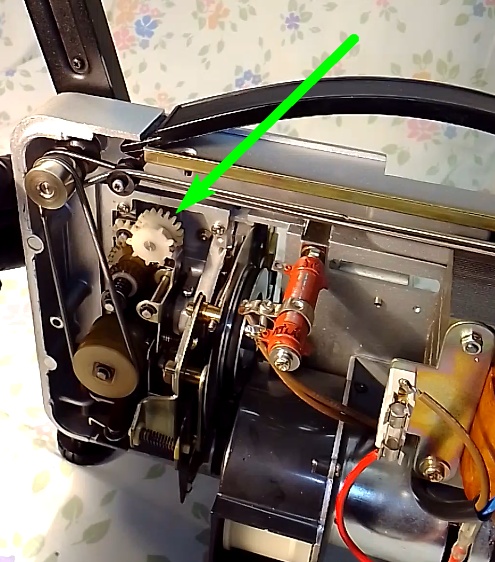

Une série d'engrenages se bloque, tant en marche avant qu'en marche arrière.



J'ai démonté les axes support de bobines, et toutes parties facilement démontable pour procéder au nettoyage des vieilles graisses, et lubrifier de nouveau.
Le problème persistant, et semblant venir des axes d'engrenages même, j'ai tout passé au WD40 mais sans aucun succès.

Le soucis se manifeste de façon erratique, comme vous pourrez le voir dans cette vidéo:
(pas de son, désolé)

Précision supplémentaire: j'ai démonté tout le bloc (incluant la mécanique et l'optique).
L'entrainement manuel de l'obturateur [qui entraine tout le reste des engrenages/vis sans fin] coince brièvement par moments. Ce qui confirme bien que le soucis est bien mécanique, mais impossible toutefois de l'identifier clairement.



Oui, c'est ce que j'ai fait.
Le démontage du bloc entier m'a permis de vérifier l'intégrité des dents de tous les engrenages, aucun soucis relevé de ce coté.



Ci-joint une autre vidéo en vue rapprochée:

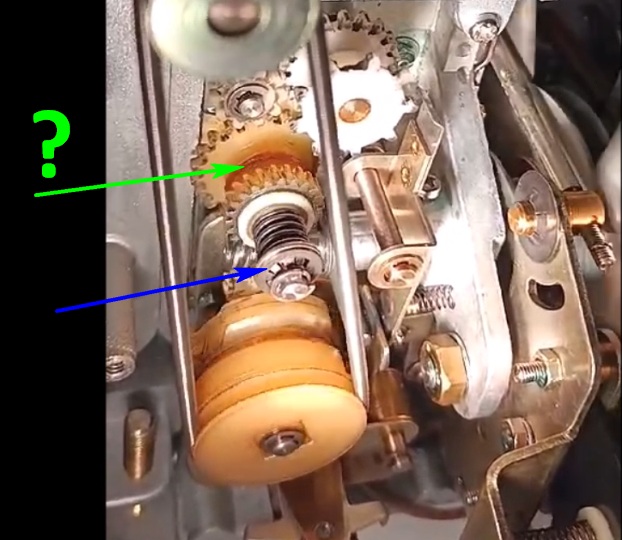

Je suis profane en la matière. Le feutre se situe-t-il entre les deux engrenages pointés en vert ?
Le soucis, c'est que la rondelle crantée (pointée en bleue) n'est pas démontable (ergots orientés dans le sens du montage, permettant un bridage du ressort sur le même axe)



Effectivement, je commence à comprendre !

Est-ce que le feutre peut se remplacer par un autre matériau ?

Merci pour ces précisons, je m'y attelle dès demain.



J'ai donc finalement procédé par étapes pour tenter d'endiguer le problème.

- Dégraissage des plateau: effet immédiat mais ne durant pas.

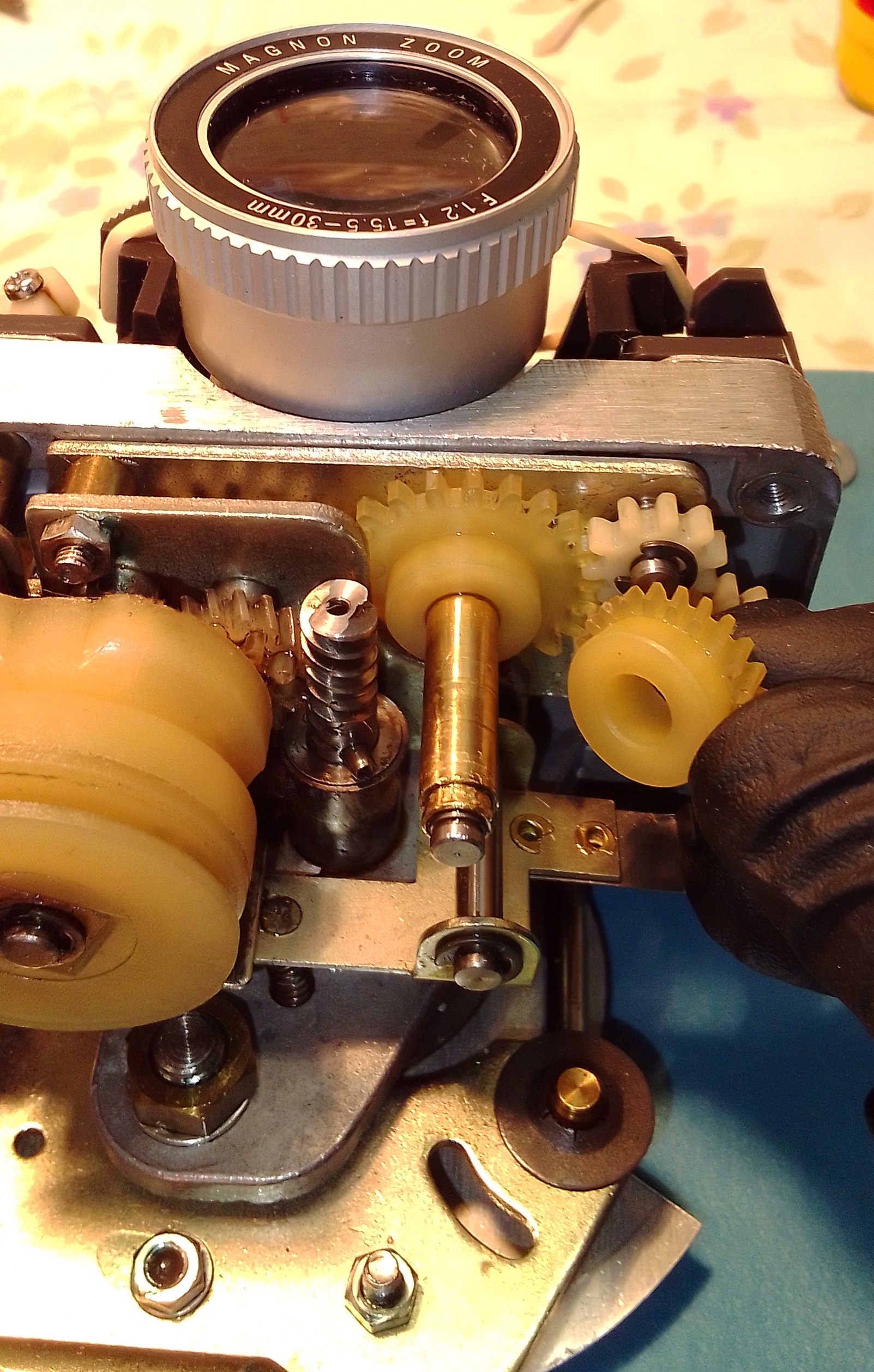

- Démontage du premier plateau: constat, aucune feutrine ni trace de son existence


- Démontage du bloc entier, entrainement manuel du mécanisme qui bloque toujours un moment donné, dans les deux sens de rotation.


Aucune dent cassé. Parler d'un grippage me semble peu probable vu la façon dont le mécanisme se bloque. Le problème reste introuvable :/

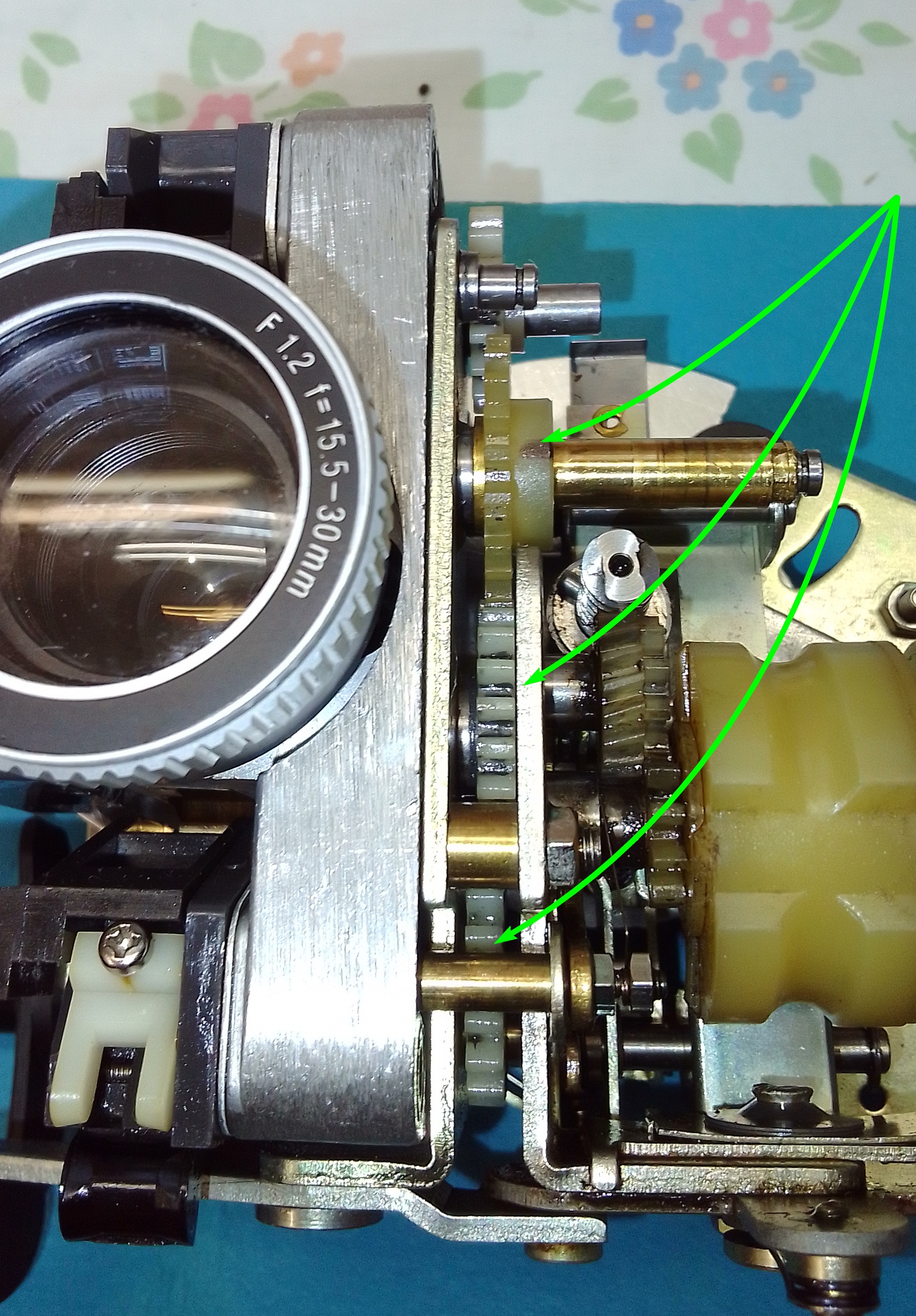

Le soucis vient clairement de l'un de ces 3 engrenages, mais impossible de trouver visuellement le point de blocage.

Ledit blocage se fait au 3/4 de tour (voir marquage), dans les deux sens de rotation. Je ne me l'explique pas, puisqu'à priori, pas de soucis de dent griffée ni cassée
